Dans Onshape, vous pouvez créer vos propres configurations au sein d'un assemblage, que vous disposiez ou non des configurations de l'Atelier des pièces. Elles sont totalement distinctes et aucune n'a d'impact sur l'autre.

Les configurations de l'Assemblage fonctionnent mécaniquement de la même manière que les configurations de l'Atelier des pièces. La différence est que dans un Assemblage, vous ne pouvez configurer que des contraintes (à ne pas confondre avec des connecteurs de positionnement), des instances et des répétitions.

Lorsque plusieurs personnes travaillent dans le même document, chacune voit sa propre configuration sélectionnée, sauf lorsque vous travaillez en mode suivi ; à ce moment, l'abonné voit la configuration sélectionnée par le responsable.

Pour en savoir plus sur les configurations d'assemblage, vous pouvez suivre le cours autoguidé ici : Configurations d'assemblage (compte Onshape requis).

Voici un exemple d'assemblage avec l'icône du panneau de configuration sur le côté droit de la fenêtre, illustrée ci-dessous à droite de la flèche rouge :

Capture d'écran de l'icône Assemblage avec des configurations pour accéder à la liste

Terminology for working with configurations in Onshape

Avec une instance de pièce ou un assemblage dans l'espace de travail, ouvrez le panneau Configuration :

  1. Cliquez sur Icône Configurations à droite de la zone graphique (comme indiqué ci-dessus)

  2. Le panneau Configurations s'ouvre :

    Panneau des configurations

  3. Cliquez sur Configure Assemblage button :

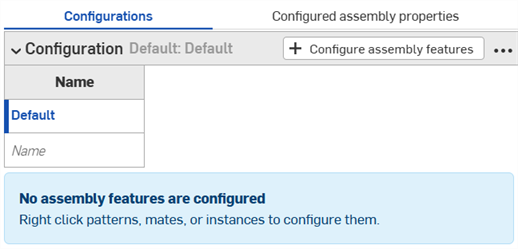

    Tableau d'entrée de configuration par défaut ajouté au panneau de configuration

    4. Par défaut, le curseur à gauche de « Configuration » est développé (affiché au-dessus à droite de la flèche rouge), cliquez sur le curseur lorsque vous avez terminé avec une section du panneau pour réduire cette section.

  4. Cliquez sur la première ligne pour l'activer et entrez les noms de l'entrée dans la colonne Nom. Par exemple, pour configurer un motif sur une pièce, vous pouvez nommer les lignes 2x2 et 4x4. Utilisez Tab pour passer d'une ligne à la suivante.

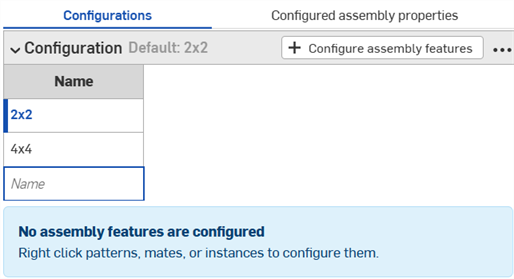

    Tableau d'entrée de configuration avec lignes pour 2x2 et 4x4

    La ligne active est indiquée par une barre bleue à gauche de la ligne.

  5. Pour configurer une valeur d'entrée pour la ligne indiquée, cliquez sur Configure assemblage features button.
  6. Sélectionnez la contrainte, l'instance ou la répétition qui contient le paramètre (cliquez dessus dans la liste Assemblage) et sélectionnez le paramètre dans la boîte de dialogue qui s'ouvre (illustrée ci-dessous en rouge). Le paramètre est ensuite encadré par une ligne jaune brisée et une nouvelle colonne est créée pour cette instance dans la configuration (illustré ci-dessous, dans le panneau Configuration, à gauche de la flèche rouge).

    Capture d'écran de la liste des configurations dans un assemblage

    Le nom de colonne est par défaut le nom de l'entité sélectionnée (en tant qu'en-tête de premier niveau) plus le nom du champ (en tant qu'en-tête de niveau subordonné), dans ce cas Boîte <1 > est l'entité sélectionnée et les noms des champs ont été modifiés en 2 x 2 et Longue par l'utilisateur.

    7. Passez la souris sur les champs de la boîte de dialogue des fonctions pour voir quelles fonctions peuvent être configurées. Les fonctions disponibles pour la configuration sont surlignées en jaune lorsque vous les survolez.

  7. Pour modifier un paramètre configuré, procédez comme suit :
    1. Si l'entrée est une valeur saisie, cliquez sur la ligne du tableau et saisissez une nouvelle valeur.
    2. Si l'entrée est une sélection dans une boîte de dialogue, double-cliquez sur la ligne de la table pour ouvrir la boîte de dialogue de fonction.

      Le champ approprié de la boîte de dialogue de fonction est mis en surbrillance en bleu. Effectuez votre sélection sur le modèle ou dans les listes des instances de cette entrée paramètre.

  8. Lorsque vous avez terminé de définir les configurations, cliquez sur le bouton Terminé dans le message orange en haut de la fenêtre ou fermez la boîte de dialogue.
  9. Répétez les étapes 6 à 8 pour chaque ligne.
  10. Répétez les étapes 5 à 8 pour ajouter une autre fonction à la configuration.
  11. Pour tester les entrées avec le modèle, dans la liste Caractéristique, sous Configurations , utilisez la flèche vers le bas pour sélectionner dans le menu :

    Capture d'écran de la liste déroulante Configurations

Le modèle devrait être mis à jour en conséquence. Si ce n'est pas le cas, vérifiez l'intention de conception du modèle et la définition des configurations pour une sélection précise.

Onshape dispose d'un mécanisme permettant également de configurer les propriétés d'assemblage pour chacune des entrées de configuration que vous avez définies précédemment, directement depuis le panneau de configuration. Les propriétés pouvant être configurées sont les suivantes : nom, description, numéro de pièce, révision, fournisseur, projet, gamme de produits, titre 1, titre 2, titre 3, révision non gérée et exclusion de toutes les nomenclatures.

Pour configurer une propriété assemblage :

  1. Avec une entrée de configuration existante dans le panneau Configuration, cliquez sur Configured assemblage properties button en haut du panneau (illustré ci-dessous en bleu) :

    Configuration des propriétés d'assemblage

    Boîte de dialogue après avoir ajouté une propriété d'assemblage configurée

  2. Cliquez sur Bouton Ajouter une propriété.
  3. Sélectionnez la propriété d'assemblage que vous souhaitez configurer ( Les propriétés sont incluses dans la liste). (Cet exemple utilise Project.)

    Une table est créée avec l'entrée de configuration précédemment sélectionnée dans la première colonne et la propriété dans la deuxième colonne :

    Propriétés d'assemblage ajoutées

  4. Dans la colonne Configuration, utilisez la flèche vers le bas pour faire votre choix dans la liste des options de configuration.
  5. Dans la colonne Projet (propriété du projet), entrez le nom.
  6. Pour ajouter d'autres propriétés de pièce pour une autre option de configuration, cliquez sur Carré Signe plus.
  7. Sélectionnez une nouvelle option de configuration dans la première colonne.
  8. Dans la colonne Projet (propriété du projet), entrez le nom.
  9. Répétez l'opération si nécessaire pour configurer les propriétés des options de configuration nécessaires.

Lorsque vous configurez les propriétés des numéros de pièce, vous pouvez cliquer avec le bouton droit de la souris et sélectionner Générer un nouveau numéro de pièce, lorsque la génération automatique des numéros de pièce est activée (via vos paramètres Professional) > Schémas de numérotation ou vos paramètres Enterprise > Schémas de numérotation ) :

Menu déroulant Référence de pièces avec Générer la référence de pièce suivante en surbrillance

Pour modifier le nom d'une configuration, cliquez sur le nom (Configuration) et saisissez un nouveau nom. Cliquez hors de la zone d'édition pour enregistrer.

Si l'une des propriétés du tableau est mise en lecture seule, vous ne pouvez pas supprimer le tableau, ajouter des propriétés au tableau ou supprimer la colonne de propriétés en lecture seule. Les valeurs des cellules pour les propriétés modifiables peuvent toujours être modifiées. Rendez à nouveau la propriété en lecture seule modifiable pour modifier le tableau.

Une fois qu'une pièce comportant des configurations a été insérée dans un assemblage, vous pouvez en modifier la configuration, sur n'importe quel appareil :

  1. Cliquez avec le bouton droit de la souris sur la pièce (ou le nom de la pièce dans la liste des instances) et sélectionnez Modifier la configuration.

    Une boîte de dialogue Modifier la configuration s'ouvre :

    Boîte de dialogue Modifier les configurations

  2. Sélectionnez une nouvelle option de configuration.
  3. Cliquez sur Icône Accepter lorsque vous êtes satisfait de votre sélection. (Utilisez X rouge pour annuler l'opération.)

Pour les appareils iOS et Android, appuyez sur le menu à trois points et sélectionnez « Modifier la configuration » pour accéder à la liste déroulante de configuration et sélectionner une autre configuration. Appuyez sur le bouton Générer pour générer la nouvelle configuration de la pièce.

Liste des pièces avec l'icône Menu encerclée en Orange Menu Instances dont les configurations de modification sont encerclées en orange Champ Configurations avec bouton Générer encerclé en orange

Les exemples de cette section montrent un Atelier des pièces configuré ; les fonctionnalités sont identiques lorsque vous travaillez avec des Assemblages configurés.

Renommer les configurations

Pour renommer une entrée de configuration ou un paramètre d'entrée (colonne), passez la souris sur le nom actuel pour afficher le curseur en I. Cliquez pour sélectionner le texte actuel, saisissez le nouveau texte, puis appuyez sur Entrée.

Renommer une entrée de configuration Renommer un paramètre d'entrée de configuration

Les paramètres d'entrée de configuration (colonnes) peuvent être renommés pour les fonctions d'esquisse uniquement.

Les seules étiquettes de configuration disponibles pour renommer sont les paramètres d'entrée de configuration et les paramètres d'entrée de la fonction d'esquisse.

Les entrées de configuration peuvent également être renommées via le menu contextuel.

Menus contextuels

Pour ajuster une entrée de configuration, cliquez sur le bouton à trois points Icône de menu

Menu déroulant d'entrée de configuration

  • Copier le tableau - Copiez l'intégralité de l'entrée de configuration. Vous pouvez ensuite la coller dans une feuille de calcul à des fins d'enregistrement ou de modification. Vous pouvez également la coller depuis une feuille de calcul dans une entrée de configuration. Voir Copier et coller des valeurs et des paramètres d'entrée
  • Copier l'entrée - Copiez l'entrée et les valeurs (lignes). Vous pouvez ensuite la coller dans le panneau de configuration d'un autre Atelier des pièces ou assemblage, puis ajouter des paramètres à l'aide de la commande Copier la table. Voir Copier et coller des entrées.
  • Copier toutes les entrées - Copiez toutes les entrées et valeurs (lignes) dans le panneau de configuration. Vous pouvez ensuite les coller dans le panneau de configuration d'un autre Atelier des pièces ou assemblage, puis ajouter des paramètres à l'aide de la commande Copier le tableau. Consultez la section Copier et coller des entrées.
  • Déplacer vers le haut/vers le bas - Réorganisez les entrées dans le panneau de configuration. Vous pouvez également cliquer et faire glisser les entrées pour les réorganiser.
  • Renommer- Renommez l'entrée de configuration. Vous pouvez également renommer l'entrée comme décrit dans la section Renommer les configurations.
  • Modifier les identifiants FeatureScript - Cette boîte de dialogue modifiera les identifiants FeatureScript internes de l'entrée de configuration. Cliquez dans les boîtes de dialogue pour modifier les identifiants. Lorsque vous avez terminé, sélectionnez Supprimer la référence et modifiez les identifiants dans le coin inférieur droit.

    Modifier les identifiants FeatureScript

    Cette boîte de dialogue n'est généralement utile que si vous devez créer un atelier des pièces dans une fonction FeatureScript personnalisée.

  • Exclure des propriétés - Voir Exclusion des configurations susceptibles d'affecter les propriétés.
  • Réduire/développer toutes les entrées - Réduisez ou développez toutes les entrées de configuration dans le panneau de configuration.
  • Conditions de visibilité - Voir Configuration des conditions de visibilité.
  • Supprimer : sélectionnez cette action pour supprimer immédiatement l'entrée de configuration ; aucun avertissement n'est donné.

Pour toutes les tables, utilisez le menu contextuel (clic droit) pour agir sur des lignes ou des colonnes :

Suppression des entrées de configuration

Menu contextuel des colonnes

clic droit, menu contextuel

Menu contextuel des lignes

  • Passer à - Lorsque vous cliquez avec le bouton droit sur une ligne qui n'est pas l'entrée actuellement sélectionnée, l'élément de menu est préfacé par Passer à une autre entrée.
  • Définir par défaut - Si une ligne n'est pas actuellement la valeur d'entrée par défaut, définissez-la comme nouvelle valeur par défaut. La valeur par défaut actuelle est affichée à côté du nom d'entrée.

    La valeur d'entrée par défaut est affichée à côté du nom de l'entrée

  • Ligne dupliquée - Créez une ligne dupliquée ; ceci est particulièrement pratique lorsque vous vous préparez à coller une nouvelle entrée dans un tableau. Pour plus d'informations, reportez-vous à la section Copier et coller des tableaux dans et hors des entrées de configuration ci-dessous.
  • Déplacer vers le haut/vers le bas - Déplacez la ligne sélectionnée d'une ligne vers le haut ou vers le bas. Vous pouvez également cliquer et faire glisser pour réorganiser les lignes.
  • Renommer Renommez l'entrée.
  • Supprimer la colonne/la ligne - Supprime la colonne ou la ligne sélectionnée.

Vous pouvez cliquer et faire glisser des arêtes de colonne individuelles dans le tableau pour les redimensionner ; dans le cas des étiquettes de colonnes empilées, cliquez et faites glisser l'étiquette inférieure indiquée dans l'illustration ci-dessus par la flèche bleue.

Vous pouvez copier et coller une entrée de configuration dans et depuis un Atelier des pièces ou un Assemblage. Cela permet de partager rapidement et facilement des configurations entre les conceptions.

  1. Ouvrez le panneau Configuration dans l'Atelier des pièces ou l'Assemblage qui contient l'entrée à copier.

  2. Cliquez sur le menu à trois points de l'entrée et sélectionnez Copier l'entrée ou Copier toutes les entrées.
    Menu à trois points des entrées de configuration avec Copier l'entrée et Copier toutes les entrées en surbrillance

  3. Ouvrez le panneau Configuration dans l'Atelier des pièces ou l'Assemblage pour coller l'entrée.

  4. Cliquez sur la flèche à côté de Configurer l'Atelier des pièces/Assemblage et sélectionnez Coller les entrées.
    Menu à trois points des entrées de configuration
    Les entrées sont insérées dans le panneau de configuration.
    Entrées de configuration collées dans un nouvel Atelier des pièces

  5. Sélectionnez les paramètres à configurer dans le nouvel Atelier des pièces ou Assemblage. Poursuivez votre lecture pour savoir comment copier à présent les valeurs et les paramètres d'entrée dans les tables d'entrée.

Remarques :

  • Vous pouvez copier et coller les entrées de configuration : entre Ateliers des pièces et Assemblages, au sein d'un même document et entre différents documents.
  • Tous les noms, conditions de visibilité, identifiants FeatureScript et définitions de variables sont copiés avec l'entrée.
  • Les entrées copiées sont disponibles jusqu'à ce que l'utilisateur se déconnecte.
  • Les références entre l'entrée copiée et l'entrée collée ne sont PAS conservées ; après le collage, les modifications apportées à l'entrée de configuration d'origine ne sont PAS reflétées dans les entrées collées.
  • Les conditions de visibilité collées sont automatiquement réparées (supprimées) si la configuration cible ne possède pas toutes les entrées nécessaires pour calculer la visibilité.
  • Les entrées de configuration ayant les mêmes identifiants FeatureScript internes ne sont pas collées. Pour corriger cela, vous pouvez supprimer l'entrée de configuration ayant le même identifiant FeatureScript interne et la coller à nouveau.

Vous pouvez copier et coller dans et depuis une configuration, pour faciliter la saisie ou la modification des valeurs.

Pour copier des valeurs et des paramètres :

  1. Ouvrez le menu Icône de menu Plus pour accéder au menu déroulant dans le coin supérieur droit, à côté de +Configurer les fonctions.
  2. Sélectionnez Copier le tableau :

    Cliquez sur le bouton Plus à côté d'une table d’entrée de configuration

  3. Une fois le tableau copié, vous pouvez le coller dans une feuille de calcul :

    exemple de table nouvellement copiée collée dans une feuille de calcul

Notez que les noms de colonne sont également fournis avec le tableau, comme indiqué ci-dessus. Maintenant, vous pouvez éditer le tableau et le copier/coller de nouveau dans Onshape :

  1. Sélectionnez uniquement les lignes et les colonnes contenant des données (pas les noms ou les en-têtes des colonnes), comme indiqué en bleu ci-dessous :

    Modification de la nouvelle table

    Vous pouvez également tamponner votre table avec des rangées vides supplémentaires, si vous le souhaitez. Il suffit d'inclure les lignes supplémentaires dans la feuille de calcul lors de la sélection pour la commande de copie.

  2. Émettez une commande Copier.
  3. Dans le tableau Configuration d'Onshape, cliquez sur la cellule supérieure gauche du tableau.
  4. Exécutez une commande Coller à parit du clavier :

    Collage d'une table de configurations

Onshape remplace automatiquement les données contenues dans les lignes et colonnes de la table d'entrée de configuration par les données copiées. Onshape inclut également automatiquement les unités par défaut de chaque entrée.

Notez que s'il y a plus de lignes copiées à partir de la feuille de calcul que dans la table en entrée de configuration Onshape, ces lignes sont incluses dans le collage. Onshape crée les lignes de manière impromptue.

Toutefois, s'il y a plus de colonnes copiées à partir de la feuille de calcul que dans le tableau de données configurées Onshape, ces colonnes ne sont pas incluses dans le collage. Onshape ne crée pas encore de colonnes de manière impromptue. Vous pouvez toutefois créer des colonnes supplémentaires (paramètres) dans le tableau de configuration avant de coller.

Les exemples de cette section montrent un Atelier des pièces configuré ; les fonctionnalités sont identiques lorsque vous travaillez avec des Assemblages configurés.

La boîte de dialogue de Conditions de visibilité de la configuration vous permet d'ajouter de la logique à vos configurations afin de contrôler la disponibilité de certaines entrées et options.

Boîte de dialogue des conditions de configuration affichant trois règles d'option pour une entrée

Considérons une pièce avec deux entrées : hauteur et largeur.

Atelier des pièces avec 2 options de configuration pour la hauteur et la largeur

Par défaut, une pièce de n'importe quelle hauteur peut avoir n'importe quelle largeur. Mais imaginons que la largeur extra large est disponible uniquement pour la hauteur haute. Dans ce cas, nous pouvons définir les conditions dans lesquelles l'entrée Largeur est visible.

  1. Dans le panneau Configuration, cliquez sur le bouton à trois points de l'entrée, puis sélectionnez Conditions de visibilité dans le menu.

    Menu d'options supplémentaires dans le panneau Configurations avec les conditions de visibilité en surbrillance

    La boîte de dialogue de Conditions de visibilité des configurations s'ouvre. Le volet droit affiche un aperçu des configurations actuellement sélectionnées. Vous pouvez modifier les options sélectionnées directement dans ce panneau pour prévisualiser vos paramètres.

    Boîte de dialogue des conditions de configuration par défaut

  2. Cliquez sur Ajouter une condition.
  3. Cliquez sur la première liste déroulante et sélectionnez l'entrée qui doit contrôler la visibilité de cette entrée. Dans cet exemple, nous allons sélectionner l'entrée Hauteur.
  4. Dans la deuxième liste déroulante, choisissez soit est pour sélectionner des options spécifiques, soit est entre pour sélectionner une gamme d'options :
    • Est : cliquez sur la troisième liste déroulante qui apparaît et sélectionnez les options autorisées pour la saisie.
    • Est entre : cliquez sur la troisième liste déroulante et sélectionnez la première option autorisée de la plage. Cliquez sur la quatrième liste déroulante et sélectionnez la dernière option autorisée dans la plage.

      Dans cet exemple, l'entrée Largeur n'est disponible que pour la Grande hauteur. L'aperçu sur la droite est mis à jour pour refléter vos sélections. Vous pouvez voir que l'entrée Largeur n'est plus disponible pour la hauteur par défaut dans l'image ci-dessous.

      Boîte de dialogue des conditions de configuration avec une condition ajoutée

  5. Cliquez sur Enregistrer. Désormais, l'entrée Largeur n'est visible que lorsque la Hauteur haute est sélectionnée, et le tableau d’entrée Largeur affiche l'icône des conditions de visibilité Icône des conditions de visibilité.

    Menu d'options supplémentaires dans le panneau Configurations avec la condition de visibilité en surbrillance

    Exemple de conditions de visibilité dans des configurations affichant une hauteur moyenne sans aucune option de largeur visible

    Exemple de conditions de visibilité montrant les deux largeurs disponibles pour la grande hauteur

    Exemple de conditions de visibilité montrant une frande hauteur avec une largeur extra large

Vous pouvez utiliser les paramètres de règle d'option dans la boîte de dialogue des Conditions de visibilité de la configuration pour spécifier les conditions dans lesquelles certaines options doivent apparaître.

La logique des règles d'option ne peut être définie que pour les entrées de liste.

  1. Dans la boîte de dialogue Conditions de visibilité de la configuration, développez une entrée et cliquez sur Ajouter une règle d'option. Une nouvelle section apparaît dans la boîte de dialogue :
    Boîte de dialogue des conditions de visibilité de la configuration par défaut avec le bouton Ajouter une règle d'option en surbrillance
  2. Dans la ligne Afficher, choisissez les options qui sont contrôlées.
    • Options : cliquez sur la liste déroulante qui apparaît et sélectionnez les options pour lesquelles vous souhaitez définir les conditions.
    • Plage : cliquez sur la première liste déroulante et sélectionnez la première option de la gamme. Cliquez sur la deuxième liste déroulante et sélectionnez la dernière option de la gamme. Les plages incluent les options spécifiques et les plages qui se chevauchent sont autorisées.
  3. Dans la ligne Quand :
    1. sélectionnez l'entrée dans la première liste déroulante.
    2. Choisissez soit est pour sélectionner des options spécifiques, soit est entre pour sélectionner une gamme d'options.
      • Est : cliquez sur la liste déroulante qui apparaît et sélectionnez la ou les valeurs autorisées pour l'option.
      • Est entre : cliquez sur la première liste déroulante et sélectionnez la première option autorisée de la plage. Cliquez sur la deuxième liste déroulante et sélectionnez la dernière option autorisée dans la plage.

  4. Continuez à ajouter de la logique dans la configuration en cliquant sur Ajouter une condition et en répétant cette série d'étapes.

    Les conditions d'une règle d'option sont combinées sous forme d'instructions AND (ET) ; toutes les conditions doivent être remplies pour que les options contrôlées soient visibles.

  5. Ajoutez des conditions pour les autres options en cliquant à nouveau sur Ajouter une règle d'option.
  6. Cliquez sur Enregistrer.

Dans l'exemple ci-dessous, l'option « Deep » (« Profond ») n'est autorisée que lorsque la zone est définie par défaut ou supérieure. L'option « Standard » n'est autorisée que lorsque la zone est grande, par défaut ou petite. L'option « Shallow » (« Peu profond ») n'est autorisée que lorsque la zone est petite ou plus petite :

Boîte de dialogue des conditions de configuration affichant trois règles d'option pour une entrée

L'exemple suivant utilise des plages qui se chevauchent pour spécifier les conditions de visibilité :

Boîte de dialogue des conditions de configuration affichant trois règles d'option pour une entrée

L'exemple ci-dessous utilise une combinaison de commandes d'options et de plages pour définir la logique requise.

Boîte de dialogue des conditions de configuration affichant les règles d'options additives

Les conditions d'entrée s'additionnent ; si nous ajoutons une troisième configuration à l'exemple ci-dessus et que nous définissons les conditions indiquées dans l'image ci-dessous, l'option Grand congé sera disponible uniquement pour les pièces qui ont à la fois les entrées Grande hauteur et Largeur extra large.

Configuration visibility conditions dialog with multiple conditions
Lorsque la largeur par défaut est définie pour la hauteur haute, la configuration du congé est masquée.

Configuration visibility conditions dialog with multiple conditions

Les entrées de configuration peuvent uniquement contrôler la visibilité des entrées qui apparaissent en dessous dans le panneau Configurations. Dans l'exemple, l'entrée Largeur peut être contrôlée par l'entrée Hauteur, mais pas par l'entrée Congé.
Configuration visibility conditions dialog showing that parameters can only be controlled by parameters above it.

Les conditions de visibilité sont automatiquement réparées (supprimées) si les entrées ou options nécessaires sont introuvables.

Par exemple, si la visibilité de l'entrée Largeur dépend de l'entrée Hauteur et que l'entrée Hauteur est supprimée, les conditions de visibilité pour la Largeur sont automatiquement supprimées. Il en va de même pour les options individuelles qui sont supprimées ou déplacées. Dans cet exemple, l'entrée Hauteur a également été supprimée des options de congé.

Un avertissement s'affiche dans votre espace de travail et les conditions sont supprimées dans la boîte de dialogue :

Bulle d'avertissement Onshape indiquant que les conditions de visibilité ont été ajustées après une suppression

Résumés de visibilité affichés lorsque les entrées sont réduites dans la boîte de dialogue

  • Les conditions de visibilité et les règles d'options que vous définissez sont disponibles dans toutes les boîtes de dialogue Insérer (c'est-à-dire lors de l'insertion d'une pièce configurée dans un assemblage). Les modifications apportées aux conditions de visibilité sont automatiquement répercutées dans tous les documents existants qui font référence à l'élément configuré.

  • Les entrées masquées ont toujours leur valeur par défaut. Dans le premier exemple de cette page, les parties de hauteur courte et moyenne ont la largeur par défaut, même si aucune option de largeur n'est définie.

    • Si aucune option n'est visible sur une entrée de configuration, elle est masquée et prend sa valeur par défaut.

  • Un résumé des conditions de visibilité s'affiche dans la boîte de dialogue lorsque l'entrée ou l'option est réduite.

    Résumés de visibilité affichés lorsque les entrées sont réduites dans la boîte de dialogueRésumés de visibilité affichés lorsque les options sont réduites dans la boîte de dialogue

  • (Pièces et Ateliers des pièces uniquement) : les entrées de configuration qui ont été exclues des propriétés peuvent uniquement contrôler la visibilité des autres entrées situées en dessous d'elles qui ont également été exclues des propriétés. Dans l'exemple ci-dessous, si la largeur est exclue des propriétés (indiquée par l’icône Icône de menu ), elle ne peut contrôler la visibilité du congé que si celui-ci est également exclu des propriétés.

    Menu d'options supplémentaires dans le panneau Configurations avec la condition de visibilité en surbrillance

    Menu d'options supplémentaires dans le panneau Configurations avec la condition de visibilité en surbrillance

  • (Parts and Part Studios only): Configuration inputs that have been excluded from properties are treated as having their default values in release packages and revision references values. If visibility conditions prevent using the default value, the first visible value is used.

  • Utilisez la liste déroulante Entrées de la boîte de dialogue des conditions de visibilité de la configuration pour afficher les autres entrées. Vous pouvez sélectionner Toutes les entrées pour afficher toutes les entrées disponibles.

    Clic sur la liste déroulante de saisie dans la boîte de dialogue des conditions de visibilité de la configuration.

  • Lorsque plusieurs entrées sont affichées dans la boîte de dialogue, cliquez sur le bouton à trois points pour développer ou réduire toutes les entrées.

    Développez ou réduisez toutes les entrées de la boîte de dialogue des conditions de visibilité de la configuration en cliquant sur le bouton à trois points.

  • Vous pouvez utiliser la section d'aperçu de la boîte de dialogue Conditions de visibilité des configurations comme terrain de jeu pour tester vos configurations.
    • Décochez la case Afficher les entrées masquées pour supprimer les entrées grisées de la boîte de dialogue.

  • Lorsque vous ajoutez des pièces configurées à des assemblages, les entrées masquées sont grisées dans le panneau Configurations.

    Infobulle indiquant que la saisie est en lecture seule en raison des conditions de visibilité

  • Cliquez sur Icône des conditions de visibilité dans le sélecteur de configurations pour ouvrir la boîte de dialogue des conditions de visibilité de la configuration pour toutes les entrées. Cliquez sur Icône des conditions de visibilité dans le panneau Configurations pour ouvrir la boîte de dialogue correspondant à cette entrée.

Certains tableaux de configuration peuvent être exclus des propriétés. Cela est utile lorsque vous ne souhaitez pas répéter les entrées de configuration dans le tableau des propriétés configurées. Les configurations exclues sont considérées comme ayant toujours leurs valeurs par défaut.

Prenons l'exemple d'un ressort. Des configurations sont disponibles pour le diamètre et la hauteur du ressort.

Cliquez sur le menu de débordement du panneau Configuration et sélectionnez Exclure des propriétés.

Le fait que le ressort soit comprimé ou non a un impact sur la géométrie, mais pas sur le numéro de pièce ; il s'agit de la même pièce lorsqu'il est compressé et décompressé. Pour spécifier que tous les numéros de pièce doivent être attribués quelle que soit la hauteur du ressort, vous devez ajouter manuellement chaque entrée au tableau des propriétés configurées et spécifier le numéro de pièce pour chacune d'elles.

Cliquez sur le menu de débordement du panneau Configuration et sélectionnez Exclure des propriétés.

Numéro de pièce défini pour chaque possibilité de configuration.

Si vous excluez plutôt la configuration de compression des propriétés, vous pouvez spécifier les numéros de pièce uniquement en fonction du diamètre :

Cliquez sur le menu de débordement du panneau Configuration et sélectionnez Exclure des propriétés.

Compression configuration table excluded from the Configured properties table. Part numbers are set regardless of spring height.

Steps: Excluding a configuration input from properties

  1. Dans le panneau Configuration, cliquez sur le bouton à trois points de la configuration, puis sélectionnez Exclure des propriétés dans le menu. L'icône Exclu des propriétés Icône de menu apparaît à côté du nom de la configuration.

    Cliquez sur le menu de débordement du panneau Configuration et sélectionnez Exclure des propriétés.

Steps: Adding an excluded configuration back to properties

  1. Dans le panneau Configuration, cliquez sur le bouton à trois points de la configuration, puis sélectionnez Inclure dans les propriétés dans le menu.

    Cliquez sur le menu de débordement du panneau de configuration et sélectionnez Inclure dans les propriétés

Excluded configuration notes

  • Excluded configurations are treated as having their default values. Release packages and revision references use those defaults. If visibility conditions prevent using the default value, the first visible value is used.

  • Parts that only differ in excluded configurations are treated as the same part by the Bill of Materials (BOM) and release management.
  • Si un élément avec une configuration exclue est publié, il est considéré comme publié pour toutes les valeurs de cette configuration.
  • Excluded configurations are still included in:
    • les calculs de géométrie
    • les propriétés calculées
    • l'outil Propriétés de masse
  • Si vous constatez des différences entre la masse fournie dans la nomenclature et la masse fournie dans l'outil Propriétés de masse, cela est probablement dû au fait que certaines configurations ont été ignorées dans la nomenclature.

  • When using a part with excluded configurations, you'll see the Excluded from properties icon.

    Icône Exclu des propriétés affichée dans la boîte de dialogue Insérer une pièce

    Cliquez sur le menu de débordement du panneau Configuration et sélectionnez Exclure des propriétés.
