Acceso directo: Mayús + T

Haga que las entidades de Part Studio o Ensamblaje seleccionadas sean transparentes. Otras entidades permanecen opacas. Las opciones incluyen visualizar la geometría interna transparente para poder seleccionarla, medirla, analizarla y editarla, y ampliar la selección transparente en función de la conectividad o la proximidad física.

La opción Hacer transparente se usa para lo siguiente:

  • Para mejorar la visibilidad de las entidades en Part Studios y Ensamblajes grandes.

  • Para visualizar y realizar tareas sobre la geometría (por ejemplo, puntos, aristas, caras, conectores de relación) que están ocluidos por otra geometría.

  • Como alternativa a los comandos Ocultar/mostrar, en los que buscar y ocultar o mostrar entidades para acceder a la geometría relevante del modelo resulta difícil o tedioso.

El comando Hacer transparente es el inverso del comando Aislar.

La opción Hacer transparente hace que una pieza o una carpeta de piezas se vuelva transparente, lo que mejora la visibilidad de los componentes en Ensamblajes y Part Studios de gran tamaño.

Para hacer que una sola pieza sea transparente, haga clic derecho y seleccione Hacer transparente, o coloque el cursor sobre ella y presione Mayús + T. Este comando es acumulativo. Coloque el cursor sobre piezas adicionales y presione Mayús + T para hacerlas transparentes.

Cuando se presiona la X en el cuadro de diálogo, se quita la transparencia de la pieza.

Para hacer que varias piezas se vuelvan transparentes a la vez, selecciónelas y, luego, presione Mayús + T. Ya sea en un Part Studio o en un Ensamblaje, amplíe por conectividad o por distancia.

Use el control deslizante para hacer transparente cada pieza sucesiva.

Seleccione Ocultar piezas transparentes para ocultar por completo la pieza (o piezas) que se vuelven transparentes.

La opción Hacer transparente está disponible como un comando del menú contextual en la Lista de piezas (en un Part Studio), en la Lista de instancias (en un Ensamblaje) o en el área gráfica de un Part Studio o Ensamblaje cuando se hace clic derecho en una selección de modelos.

Con un Part Studio o Ensamblaje abierto, haga lo siguiente:

  1. Seleccione las entidades que quiera hacer transparentes en la Lista de piezas o instancias o en el área gráfica. Pueden ser piezas o instancias, puntos, aristas, caras, conectores de relación, carpetas o grupos.

  2. Haga clic derecho en la lista o la selección de modelos y seleccione Hacer transparente en el menú contextual. Se abrirá el cuadro de diálogo Hacer transparente:

    Cuadro de diálogo inicial Hacer transparente

  3. Configure el control deslizante de transparencia (en Controles de transparencia):

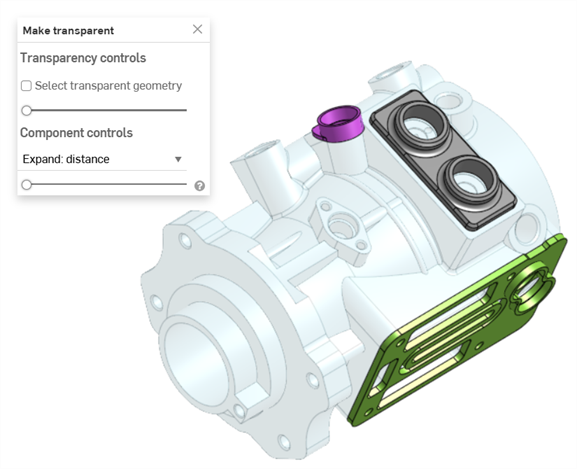

    • Si se establece en el extremo izquierdo, solo se muestran las aristas exteriores de la geometría transparente. No se muestra la geometría interna de la selección (se muestra arriba).

    • Si se sitúa en el extremo derecho, la geometría transparente es completamente transparente.

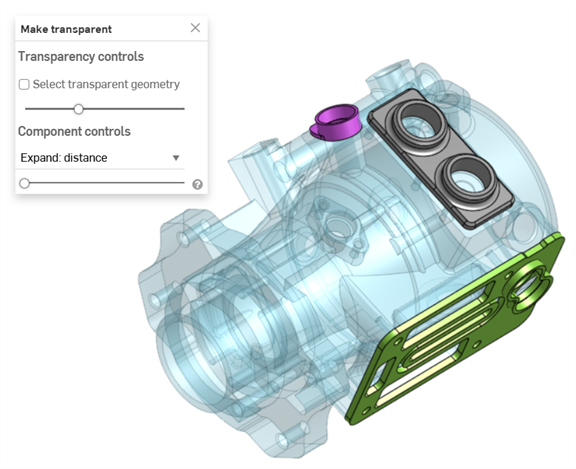

    • Situada en cualquier punto entre los dos lados, se muestra la geometría interna de la geometría transparente (que se muestra a continuación). Cuando se mueve el control deslizante hacia la derecha, la transparencia aumenta, lo que hace que la geometría transparente sea menos opaca. Cuando se mueve el control deslizante hacia la izquierda, la transparencia disminuye, lo que hace que la geometría transparente sea más opaca.

    Cómo ajustar la transparencia

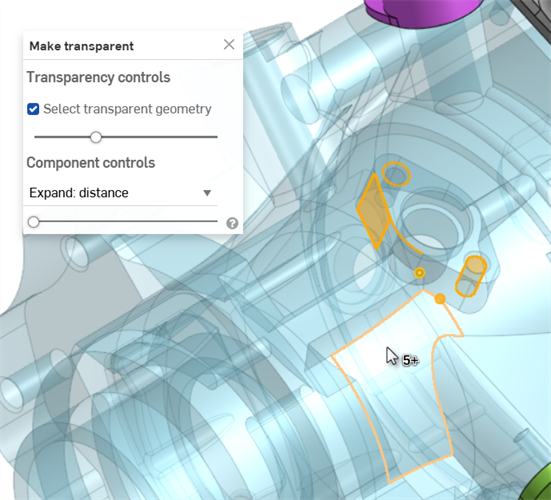

  4. Con la opción Seleccionar geometría transparente activada, puede seleccionar, medir, analizar y editar la geometría transparente, como piezas o instancias, puntos, aristas, caras y conectores de relación en el área gráfica (se muestra a continuación). Si la opción no está activada, solo se puede seleccionar, medir, analizar y editar la geometría que no sea transparente.

    Hacer transparente: seleccionar una geometría transparente

    Si la opción Seleccionar geometría transparente está activada, también se pueden seleccionar piezas o instancias transparentes, carpetas, conectores de relación y grupos de la Lista de piezas o instancias.

  5. Utilice los Controles de componentes para seleccionar una de estas opciones:

    • Expandir: distancia: utilice el control deslizante para hacer que cada pieza o instancia sucesiva sea transparente en función de su proximidad física a las piezas o instancias seleccionadas. Cuando se mueve el control deslizante hacia la derecha, más piezas o instancias se vuelven transparentes.

    • Expandir: conectividad (solo en la pestaña Ensamblaje): use el control deslizante para hacer que cada instancia sucesiva sea transparente en función de su conectividad de relación. Cuando se mueve el control deslizante hacia la derecha, más instancias se vuelven transparentes.

  6. Haga clic en el ícono de la x en el cuadro de diálogo para quitar la transparencia de todas las piezas o instancias. Luego de salir, se conservarán las selecciones realizadas en el cuadro de diálogo Hacer transparente.

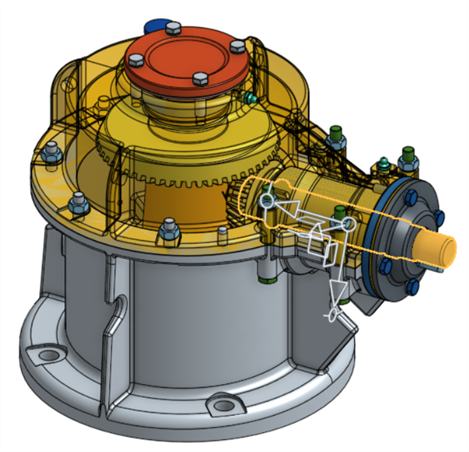

En el ejemplo siguiente, se selecciona la instancia de eje de un ensamblaje de engranajes y válvulas y se selecciona la opción Hacer transparente del menú contextual:

Selección de una pieza para hacerla transparente

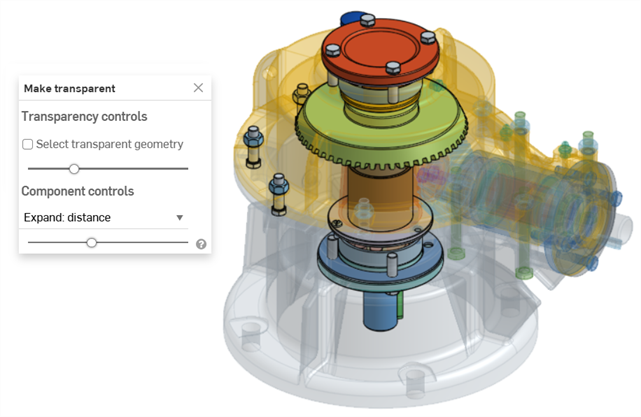

El control deslizante Expandir: distancia se utiliza para hacer que las instancias se vuelvan transparentes en función de su proximidad a la instancia de eje seleccionada:

Hacer transparente (expandir): distancia

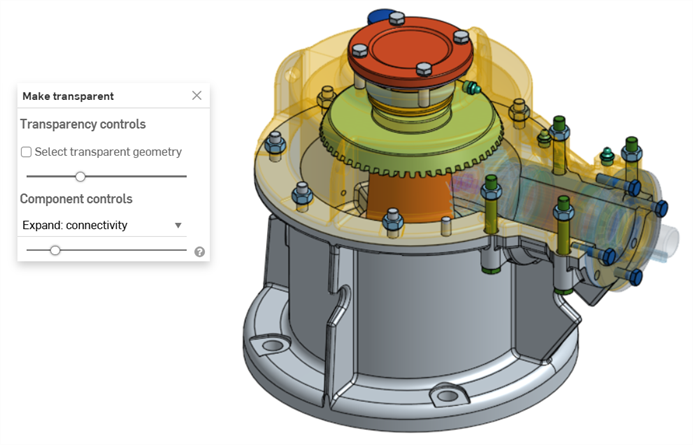

El control deslizante Expandir: conectividad se usa para hacer que las instancias se vuelvan transparentes en función de las conexiones de relación sucesivas desde la instancia del eje:

Hacer transparente (expandir): conectividad

  • Utilice la tecla de acceso directo Mayús + T para hacer transparente una pieza o instancia situada debajo del cursor. Este comando es acumulativo; puede usarlo pieza tras pieza o instancia tras instancia para mantener todas transparentes hasta que salga del cuadro de diálogo Hacer transparente. También puede seleccionar varias piezas o instancias y, luego, usar el comando Mayús + T.

  • La tecla Seleccionar otro (`) (tecla de acento grave, a la izquierda de la tecla «1») también se puede usar para seleccionar entidades adicionales de forma acumulativa.

  • Para hacer que toda una carpeta de piezas o instancias sea transparente, haga clic derecho en la carpeta de la Lista de piezas o instancias y seleccione Hacer transparente.

  • La opción Hacer transparente también está disponible cuando se modela en contexto y se utiliza la vista Sección.
  • The Select transparent geometry and Transparency slider settings are remembered if you exit the dialog and re-enter. These settings are not remembered between sessions (if you refresh the browser or exit the document tab).

  • If Select transparent geometry is checked, moving the Transparency slider fully left or right automatically disables it (unchecked). Subsequently, moving the slider automatically enables it again (checked).

  • Como alternativa a salir del cuadro de diálogo Hacer transparente mediante el ícono de la x, puede hacer lo siguiente:

    • Haga clic derecho en el modelo del área gráfica o haga clic derecho en la Llista de piezas o instancias y seleccione Salir y hacer transparente en el menú contextual.

    • Haga clic en la tecla Esc (escape).
