Modelado en contexto

La edición de un Part Studio dentro del contexto de un Ensamblaje se inicia desde el Ensamblaje:

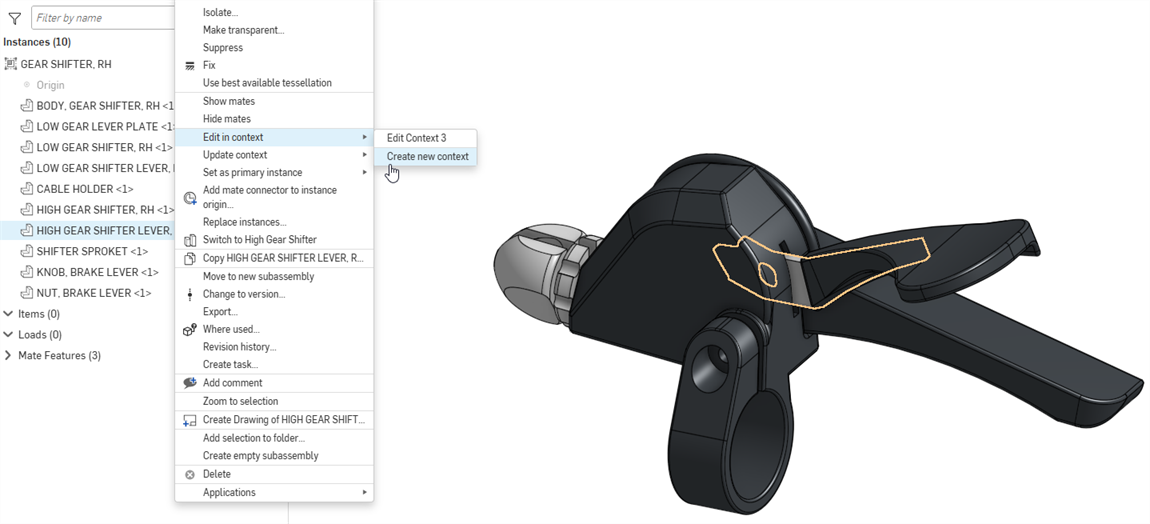

1. Abra un ensamblaje que contenga múltiples piezas. En la lista de instancias o en el área gráfica, haga clic con el botón derecho en la pieza que desee editar (la instancia principal) y seleccione un contexto existente o Crea un nuevo contexto en el menú:

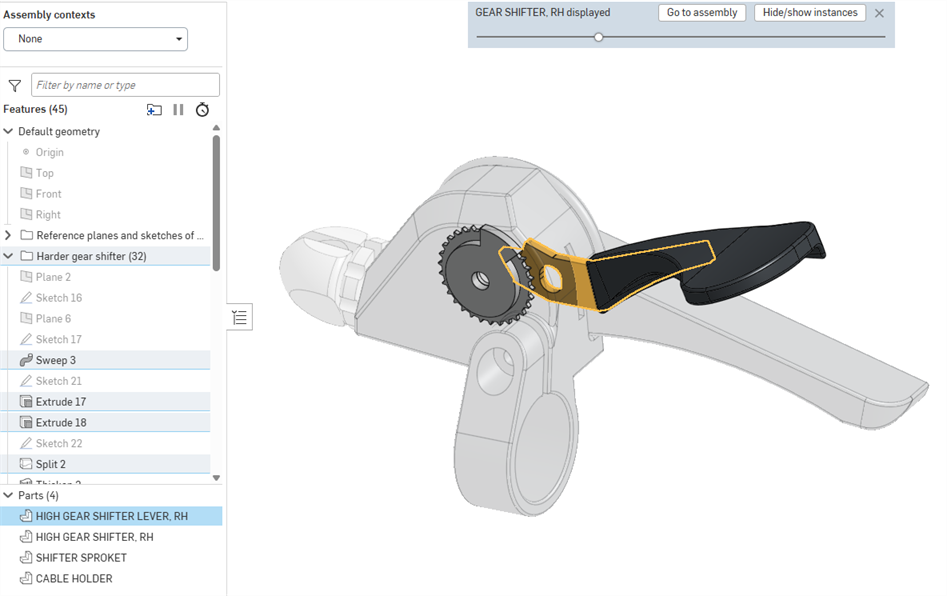

2. Se abre el elemento Part Studio que contiene esa pieza, con esta última resaltada en la lista de piezas. Las demás piezas ensambladas se muestran de forma transparente alrededor de la instancia principal en la misma relación espacial que en el ensamblaje. Se conservan la orientación de la vista, el zoom y la vista de sección activa actuales del ensamblaje.



3. As you edit, selecting a reference point on another part in the assembly (other than the primary instance) does the following:
   1. se creará un contexto de Ensamblaje (instantánea);
   2. toda la geometría y las posiciones de los componentes se capturarán en el Ensamblaje (y la información se almacenará en la instantánea del contexto del Ensamblaje).
   3. Si este es el primer contexto de Ensamblaje creado en este Part Studio, la lista de contextos de Ensamblaje se creará encima de la lista de Operaciones del Part Studio (donde se encuentra la instantánea). De lo contrario, el contexto actual se agregará a esta lista de contextos de Ensamblaje.

Por ejemplo, si gira la instancia principal alrededor del eje de una pieza fantasma del ensamblaje, cuando se selecciona el eje de la pieza fantasma, actúa como punto de referencia para el contexto y se crea un nuevo contexto de ensamblaje.

Puede utilizar tantos puntos de referencia como sea necesario (los puntos de referencia seleccionados se resaltan en púrpura). Estas referencias nunca se pierden ni se rompen, por lo que sus piezas nunca fallan.

4. Realice las ediciones que desee al hacer referencia a caras, aristas o piezas del ensamblaje según sea necesario. Tenga en cuenta que ningún elemento se actualiza de forma automática; puede actualizar de forma manual su Part Studio o Ensamblaje cuando lo desee. Consulte Actualizar contexto a continuación.

   También puede crear varios contextos del mismo ensamblaje en varias posiciones articuladas y actualizar un contexto de forma manual en el Part Studio o el Ensamblaje. Además, puede cambiar entre ellos y cambiarles el nombre.

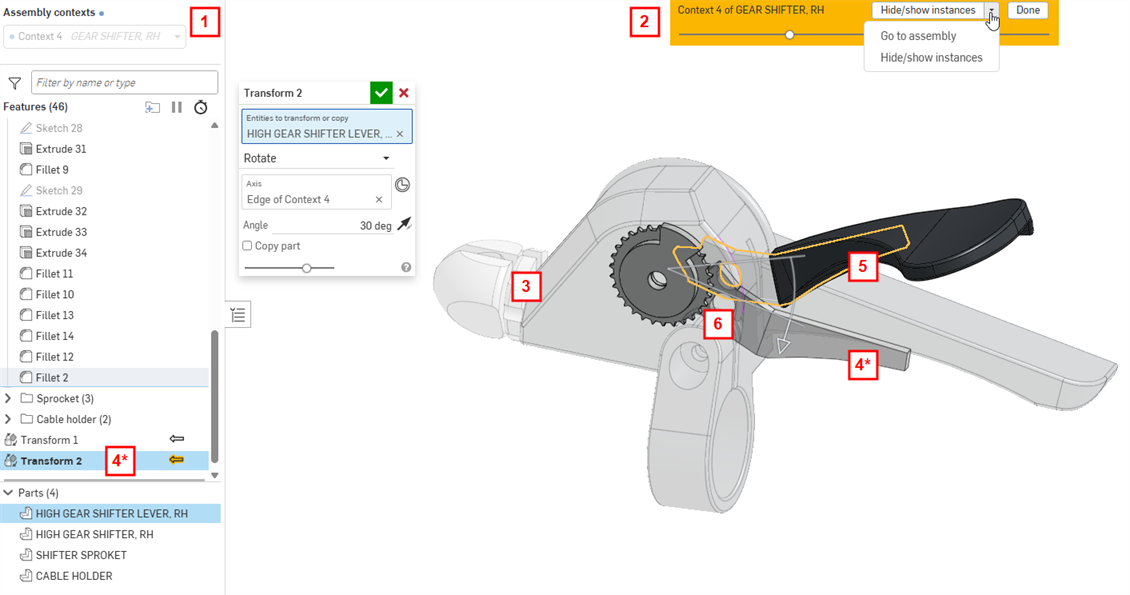

1	Lista de objetos de contexto de este elemento Part Studio
2	Opciones para volver al ensamblaje o para ocultar y mostrar instancias; hacer clic en Listo para guardar el contexto; usar el control deslizante para aumentar o disminuir la transparencia de las partes fantasma
3	Partes fantasma en el ensamblaje en el momento en que se inició la operación Editar en contexto
4	Operación (transformación) recién creada que hace referencia a la línea de las piezas ensambladas (*se muestra tanto en el área gráfica como en la lista de operaciones)
5	Piezas opacas creadas originalmente en este elemento Part Studio; en la posición en la que se crearon, resaltadas en amarillo
6	Línea de referencia de la pieza fantasma utilizada para la operación de transformación, resaltada en púrpura

5. Haga clic en Listo en el encabezado amarillo para guardar los cambios y permanecer en el elemento Part Studio. Para guardar el contexto y volver al ensamblaje, realice una de las siguientes acciones:
   1. Haga clic en Ocultar/mostrar instancias > Ir al ensamblaje en el banner amarillo.
   2. Seleccione la pestaña Ensamblaje, ubicada en la parte inferior de la ventana.
   3. Haga clic con el botón derecho en el espacio vacío y seleccione Ir al ensamblaje.

Ahora las ediciones están visibles en el Ensamblaje.

Las tijeras y el identificador que se muestran a continuación se definen en distintos Part Studios. Tenga en cuenta que la hoja y la placa límite no cumplen con lo siguiente:

Para asegurarse de que la placa límite y la hoja se encuentren, seleccione la placa límite (la pieza que se va a editar), haga clic con el botón derecho y seleccione Editar en contexto para abrir el Part Studio en el que se creó la placa límite, que se visualiza con el ensamblaje:

Extruya hasta la cara, utilizando la hoja como punto de referencia para la operación de extrusión:

Vuelva al ensamblaje (haga clic en Ir al ensamblaje) y vea las ediciones allí.

Si la intención del diseño era clara desde el principio, todas las piezas podrían haberse diseñado en un solo Part Studio. En este ejemplo se supone que el ensamblaje ya se había construido con piezas de diferentes Part Studios, por lo que Editar en contexto es la mejor opción.

Puede crear un Part Studio nuevo usando el contexto actual del ensamblaje con la herramienta de ensamblaje Crear Part Studio en contexto.

• Puede desactivar un contexto para realizar ediciones no relacionadas en cualquier momento seleccionando Ninguno en la lista Contextos de ensamblajes, ubicada sobre la Lista de operaciones.
• Las piezas que se crean sin hacer referencia a la pieza que se está editando en contexto no se insertan de forma automática en el Ensamblaje.
• Seleccione Editar en contexto y elija un contexto existente para añadir relaciones geométricas adicionales o editar las existentes.

• Si hay varios contextos, cuando se selecciona un contexto en el menú desplegable Contextos de ensamblaje en la parte superior izquierda, las operaciones asociadas con el contexto se indican mediante el ícono de flecha en contexto resaltado en color amarillo. En el siguiente ejemplo, cuando se selecciona Contexto 1 en el menú desplegable, el ícono de flecha de la operación Extrusión 2 se resalta en color amarillo, lo que indica que está asociado a este contexto. Cuando se selecciona Contexto 2 en el menú desplegable, el ícono de flecha de la operación Extrusión 3 se resalta en color amarillo.



• Para cambiar la configuración de las instancias de contexto, abre el menú contextual y selecciona Cambiar configuración (se muestra en la primera imagen de abajo). Se abre el cuadro de diálogo Cambiar configuraciones, donde puede cambiar la configuración del conjunto de instancias de contexto en la pestaña Ensamblaje (que se muestra en la segunda imagen siguiente). Para confirmar los cambios, pulse la tecla Intro. Aparecerá un mensaje en forma de burbuja azul indicando los cambios confirmados en la configuración del contexto (se muestra en la tercera imagen de abajo):



• Para ocultar o mostrar instancias de contexto, abre el menú contextual y seleccione Ocultar/mostrar instancias de contexto (como se muestra en la primera imagen de abajo). De esta forma, se abre el cuadro de diálogo Ocultar/mostrar instancias de contexto, donde puede filtrar las instancias de ensamblaje y activar/desactivar su visibilidad con el ícono con forma de ojo (que se muestra en la segunda imagen a continuación):



  También puede ocultar/mostrar y seleccionar conectores de relación en contexto.

• Para ocultar una o más instancias de contexto en Part Studio, seleccione las instancias que desee ocultar en el área gráfica y, a continuación, haga clic con el botón derecho y seleccione Ocultar instancias de contexto en el menú contextual (observe la primera imagen a continuación). Haga clic en Restaurar el estado de la vista de contexto en el menú contextual para restablecer la visibilidad original de la vista de contexto (como se muestra en la segunda imagen a continuación):



• Del mismo modo que la vista de sección activa actual del ensamblaje se conserva al editar el elemento Part Studio en contexto, también ocurre lo contrario; si el usuario crea una vista de sección en el elemento Part Studio en contexto y, a continuación, vuelve al ensamblaje, la vista de sección se conserva en el ensamblaje.

Una vez creado un contexto, puede realizar cambios en el estudio de piezas o en el ensamblaje y elegir actualizar ese contexto en Part Studio si lo desea. Esto le permite trabajar en un contexto en Part Studio y no afecta al ensamblaje a menos que desee actualizar el ensamblaje con los cambios. Lo mismo es cierto para cambiar el contexto desde dentro de una Ensamblaje. Puede realizar cambios en el ensamblaje y, a continuación, cambiar al Part Studio y actualizar el contexto allí para ver los cambios si lo desea. Las actualizaciones nunca se aplican automáticamente.

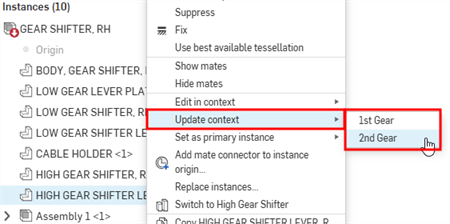

Para actualizar un contexto en un ensamblaje: seleccione la pieza editada en contexto, haga clic derecho y seleccione Actualizar contexto. Luego, seleccione el contexto que quiere actualizar:

Para actualizar un contexto en un elemento Part Studio: seleccione el contexto en la lista Contextos de ensamblaje, pulse el menú de puntos horizontales y seleccione Actualizar contexto:

Notificación de actualización

Mientras se está en el contexto, si se realiza un cambio en una operación en la que se basa el contexto, aparece un ícono de círculo color azul relleno junto a la etiqueta Contextos de ensamblaje en la parte superior izquierda y en cualquier contexto del menú desplegable (que se muestra en la primera imagen a continuación). Por ejemplo, si se aplica una extrusión a una pieza antes y en la que se basa el contexto, verá el ícono. En el ensamblaje, este ícono está visible junto a la pieza en contexto y cualquier subcarpeta a la que pertenezca, junto con una información sobre herramientas para indicar que la actualización está disponible y para qué contextos (se muestra en la segunda imagen a continuación). Si hay más de tres contextos, la información sobre herramientas indica los dos primeros contextos con "y más" como sufijo.

Ejemplo

El Contexto original a continuación se creó con una hoja recta de color púrpura:

A continuación, la hoja se editó para tener un arista curvada:

En el ensamblaje, seleccione Actualizar contexto (de la placa límite) para actualizar las tijeras con la hoja curva. Dado que la placa límite se extruyó hasta la cara de la hoja, cuando se actualiza, la placa límite se vuelve a calcular la cara de la nueva hoja curva:

Puede vincular un contexto de ensamblaje a una posición con nombre. Esto le permite actualizar múltiples contextos de forma secuencial desde el elemento Part Studio sin tener que realizar cambios en el ensamblaje. Ningún contexto queda obsoleto, a menos que cambie la vista de posición con nombre o la geometría.

En el área Contextos de ensamblaje situada encima de la lista de operaciones, haga clic en el botón de tres puntos (). Seleccione Seguir posición y elija la posición actual o la posición con nombre para asociarla al contexto.

en este ejemplo se muestra un Part Studio con dos contextos: uno que hace referencia a una válvula de bola en la posición cerrada y otro que hace referencia a la válvula de bola en la posición abierta. Se modela una parada en cada contexto, por lo que el diseño final tiene una parada para la posición abierta y la posición cerrada.

En Part Studio, la válvula de bola en la posición cerrada, en contexto:

En Part Studio, la válvula de bola en posición abierta, en contexto:

El diseño final del mecanismo de parada en el Part Studio:

Cómo establecer la instancia principal

La instancia principal se crea al editar una pieza en contexto y se indica con una flecha continua junto a la operación en la lista de operaciones (en el elemento Part Studio) y junto a la pieza en la lista de instancias (en el ensamblaje). La instancia principal define la pieza de anclaje (la pieza seleccionada para el comando Editar en contexto) para colocar el ensamblaje fantasma en el elemento Part Studio. Todos los demás componentes del ensamblaje aparecen en el elemento Part Studio en relación con esa instancia principal.

Tiene la capacidad de cambiar la instancia principal de un Contexto en cualquier momento y es posible que desee hacerlo especialmente en el caso de una instancia primaria rota o faltante:

1. En el conjunto, seleccione una pieza.
2. Haga clic con el botón derecho para acceder al menú y seleccione <nombre del contexto> > Establecer como instancia primaria.

La nueva instancia principal se marca con una flecha continua en la lista de piezas, y la instancia principal anterior (si está presente) se marca con una flecha discontinua .

Tenga en cuenta que la instancia principal de un contexto no se muestra como una pieza fantasma del contexto.

Cómo renombrar un contexto

El procedimiento recomendado consiste en renombrar un contexto inmediatamente con un nombre significativo, ya que es posible crear muchos contextos Contexto para un solo elemento de Part Studio. Para renombrar un contexto:

1. Seleccione el contexto en la lista Contextos de ensamblaje.

2. Haga clic en el botón de menú de tres puntos y seleccione Renombrar.


3. Escriba el nombre nuevo en el cuadro de diálogo.

   Haga clic en la marca de verificación para guardar.

Selección de un área de trabajo para editarla

Cuando trabaja en un área de trabajo e inserta una pieza desde una versión, al seleccionar Editar en contexto, se abre el cuadro de diálogo Seleccionar un área de trabajo para editar (ya que no se puede editar la pieza desde una versión inmutable). Esto le permite seleccionar el área de trabajo específica en la que editar la pieza:

En el cuadro de diálogo, seleccione el área de trabajo específica (Principal o B2, en este caso) en el que desea editar en contexto.

The images below are from iOS. The workflow is the same for both iOS and Android.

Los objetos de contexto figuran justo encima de la lista de operaciones en Part Studio. Observe la ilustración de Part Studio a continuación:

1. Lista de objetos Contexto de este Part Studio
2. Ícono para volver al Ensamblaje

Al editar en contexto, puede hacer tantas referencias como desee a cualquiera de las piezas del ensamblaje, con seguridad en el conocimiento de que esas referencias nunca se perderán ni se romperán, por lo que su pieza nunca fallará.

También puede crear varios contextos del mismo ensamblaje en varias posiciones articuladas y actualizar manualmente un contexto en el elemento Part Studio o en el ensamblaje si lo desea. Las actualizaciones nunca son automáticas; el usuario controla si, cuándo y qué actualizar mediante el comando Actualizar contexto. Esto evita cambios accidentales en las piezas en contexto que puedan producirse como resultado del desplazamiento o la redefinición de otras piezas en el ensamblaje.

Cómo funciona

En el ensamblaje, seleccione Editar en contexto en el menú contextual de la pieza que quiere editar. Se abrirá el Part Studio que contenga esa pieza. Las piezas ensambladas se visualizan en el Part Studio (ocultas) alrededor de la instancia principal en la misma relación espacial que en el Ensamblaje. Además, todas las piezas que sean originales del Part Studio se muestran opacas en el lugar donde se crearon.

Por ejemplo, las tijeras y el identificador que se muestran a continuación se definen en distintos Part Studios. Tenga en cuenta que la hoja y la placa límite no cumplen con lo siguiente:

Para asegurarse de que la placa límite y la hoja se encuentren, seleccione la placa límite (la pieza que se va a editar), abra el menú contextual y seleccione Editar en contexto para abrir el Part Studio en el que se creó la placa límite, que se visualiza con el ensamblaje:

Extruya hasta la cara con la hoja como punto de referencia para la función de extrusión. Vuelva al Ensamblaje (toque Ir al ensamblaje) y vea las ediciones allí.

Si la intención del diseño fue clara desde el principio, todas las piezas se podrían haber diseñado en un solo Part Studio. En este ejemplo, se supone que el ensamblaje ya se había construido con piezas de diferentes Part Studios, por lo que Editar en contexto es la mejor opción.

Al editar o replicar un elemento Part Studio en contexto, se conserva la vista de sección activa actual del ensamblaje.

Si se crea una vista de sección dentro de un elemento Part Studio en contexto y, a continuación, se vuelve al ensamblaje, la vista de sección se conserva en el ensamblaje.

Pasos para editar contexto

This feature is currently only available on browser and iOS mobile platforms.

Editing a Part Studio within the context of an Assembly is initiated from an Assembly:

1. Open an Assembly that contains multiple parts. In the Instances list or graphics area, double-tap the part to edit (the primary instance) and select an existing context or the Create new context option from the menu.

   The Part Studio containing that part opens, with the part highlighted in the Parts list. The other assembled parts are shown transparently around the primary instance in the same spacial relationship as the assembly. The assembly's current view orientation, zoom, and active section view are preserved.

2. As you edit, selecting a reference point on another part in the Assembly (aside from the primary instance) results in the following:
   1. An Assembly (context) snapshot is created.
   2. All the geometry and positions of the components is captured in the Assembly (and the information is stored in the Assembly context snapshot).
   3. If this is the first Assembly context created in this Part Studio, the Assembly contexts list is created above the Features list in the Part Studio (where the snapshot is located). Otherwise, the current context is added to this Assembly contexts list.

   For example, if you rotate the primary instance around the axis of a ghosted part from the Assembly, when the ghosted part's axis is selected, it acts as the reference point for the context, and a new Assembly context is created.

   You are able to use as many reference points as needed (selected reference points are highlighted in purple). These references are never lost or broken, so your parts never fail.

3. Make edits as desired, referencing faces, edges, or parts of the Assembly as needed. (Note that nothing automatically updates, you can manually update your Part Studio or Assembly when you want. See Actualizar contexto below.)

   You can also create multiple Contexts of the same Assembly in various articulated positions and update a Context manually in the Part Studio or Assembly.

4. When finished editing, navigate back to the Assembly in any of the following ways:
   1. Pulse en Ir al ensamblaje, en la parte superior del área gráfica.
   2. Select the Assembly tab at the bottom of the window.

Tenga en cuenta que las ediciones están visibles en el ensamblaje.

Actualizar contexto

Once you have created a Context, you are able to make changes either in the Part Studio or in the Assembly, and choose to update that Context in the Part Studio if you wish. This enables you to work in a Context in the Part Studio and not affect your Assembly unless you want to update your Assembly with the changes. The same is true for changing the Context from within an Assembly. You have the ability to make changes to the Assembly, then switch to the Part Studio and update the Context there to view the changes if you wish. Updates are never applied automatically.

To update a Context in an assembly: Select the part edited in context, access the context menu and select Update context. Then, select the context you want to update.

To update a Context in a Part Studio: Select the Context in the Assembly contexts list, tap the horizontal-dot menu and select Update context.

Update notification

This feature is currently only available on browser and iOS platforms.

While in the context, if a change is made to a feature on which the context is based, a filled blue circle icon appears next to the Assembly contexts label at the top left, and any context in the dropdown menu (shown in the first image below).

For example, if an extrude is applied to a part prior to, and on which the context relied, you will see the icon. In the Assembly, this icon is visible next to the in-context part and any subfolder to which it belongs, along with a tooltip to indicate the update is available and for which contexts (shown in the second image below). If there are more than three contexts, the tooltip indicates the first two contexts with "and more" as a suffix.

Cómo establecer la instancia principal

La instancia principal se crea al editar una pieza en contexto y se indica con una flecha continua junto a la operación en la lista de operaciones (en el elemento Part Studio) y junto a la pieza en la lista de instancias (en el ensamblaje). La instancia principal define la pieza de anclaje (la pieza seleccionada para el comando Editar en contexto) para colocar el ensamblaje fantasma en el elemento Part Studio. Todos los demás componentes del ensamblaje aparecen en el elemento Part Studio en relación con esa instancia principal.

Tiene la capacidad de cambiar la instancia principal de un Contexto en cualquier momento y es posible que desee hacerlo especialmente en el caso de una instancia primaria rota o faltante:

1. En el conjunto, seleccione una pieza.
2. Abra el menú contextual, seleccione el Contexto y, luego, Establecer como instancia principal.

La nueva instancia principal se marca con una flecha sólida en la lista de piezas, y la instancia principal anterior (si está presente) con una flecha discontinua.

Cómo cambiar el nombre del contexto

Los objetos de contexto reciben un nombre predeterminado cuando se crean. Para evitar confusiones, cambie el nombre de cada Contexto con nombres significativos a medida que se crea.

En el Part Studio que contiene el objeto Contexto:

1. En la lista Contextos de ensamblaje (ubicada encima de la lista de operaciones), seleccione el contexto desde el menú desplegable.
2. Toque el menú de puntos verticales que se activa cuando se selecciona el nombre del Contexto.
3. Seleccione Cambiar nombre.
4. Escriba un nombre nuevo y pulse en la marca de verificación.

Cómo salir de la edición en contexto

Utilice este comando cuando desee finalizar una sesión de edición en contexto y volver a Part Studio sin un Contexto y sin crear un objeto en Contexto.

Al editar en contexto en Part Studio:

Pulse en la x del rótulo dorado que se encuentra en la parte superior del área gráfica.

Selección de un área de trabajo para editarla

Cuando se trabaja en un área de trabajo e inserta una pieza de una versión, al seleccionar Editar en contexto, se abre el cuadro de diálogo Seleccionar un área de trabajo para editar (ya que no se puede editar la pieza en una versión inmutable). Esto permite seleccionar el área de trabajo específico en el que editar la pieza.
