Visualización de navegación y visualización de piezas

Las preferencias gráficas permiten modificar los valores de Ancho de línea, Color especular, Brillo y Campo de visión del modelo en un elemento Part Studio o un ensamblaje. Estas opciones son especialmente útiles al modelar superficies.

1. Seleccione Opciones de cámara y representación y, a continuación, Preferencias gráficas:



2. Se abre el siguiente cuadro de diálogo:



3. Edite las opciones según sea necesario:

   • Ancho de línea: permite controlar el ancho de línea de las superficies y aristas. Utilice el control deslizante horizontal o introduzca una entrada numérica de 0,1 a 3 píxeles.



     Line width: 0.5 px



     Line width: 3 px

   • Brillo: permite controlar el brillo por defecto de las superficies sombreadas. Utilice el control deslizante horizontal o introduzca una entrada numérica del 1 al 100 %.



     Shininess: 1%



     Shininess: 100%

   • Specular color - Controls the default specular color of shaded surfaces. Click the color swatch to open the Specular color dialog to select a color from the Color picker.



     Ejemplo de color especular

   • Campo de visión (solo disponible cuando está activada la opción Vista en perspectiva): permite controlar el campo de visión de la cámara en perspectiva. Usa el control deslizante horizontal o introduce una entrada numérica de 20 a 120 grados.



     Field of view: 20 degrees



     Field of view: 100 degrees

   • Ambient occlusion - Controls the intensity of ambient occlusion shading, from 0% - 100% (default: 37.5%). Higher values create soft dark shading along edges, corners, crevices, and other locations where parts meet or intersect. This helps simulate real world indirect light coverage at these locations. Lower values create less shading at these locations.



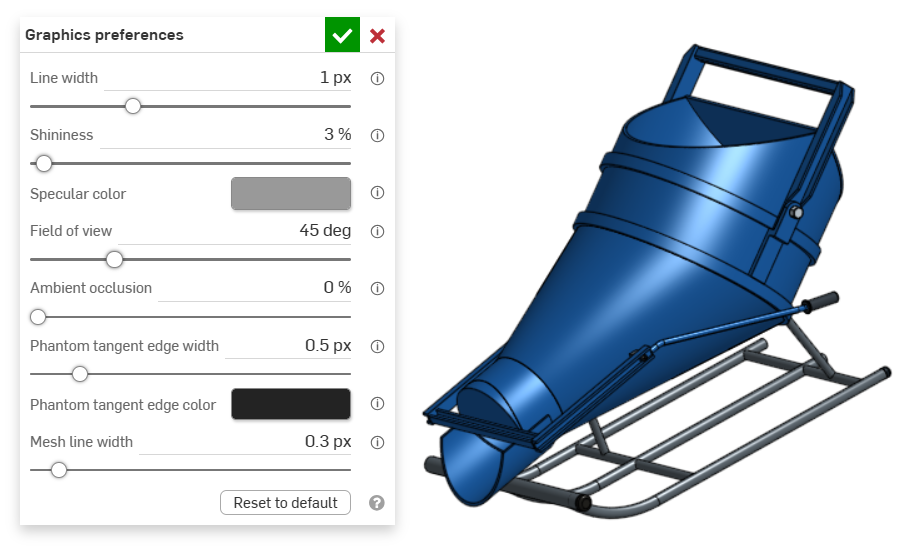

     Ambient occlusion: 0%

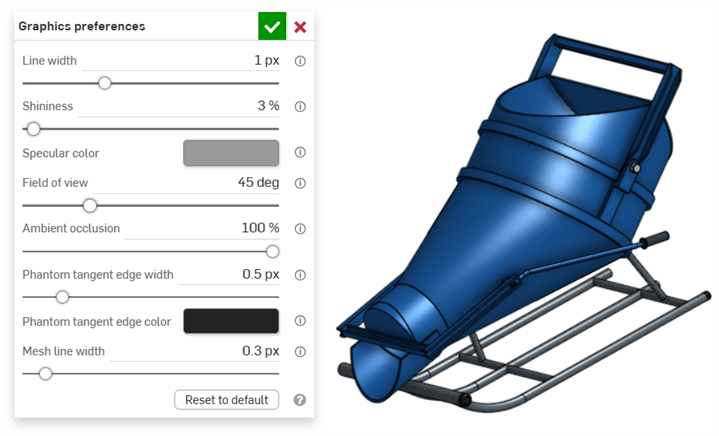

     Ambient occlusion: 100%

   • Phantom tangent edge width - If Tangent edges are set to phantom, this controls the line width of those edges, from 0.1 - 3 px (default: 0.5 px).

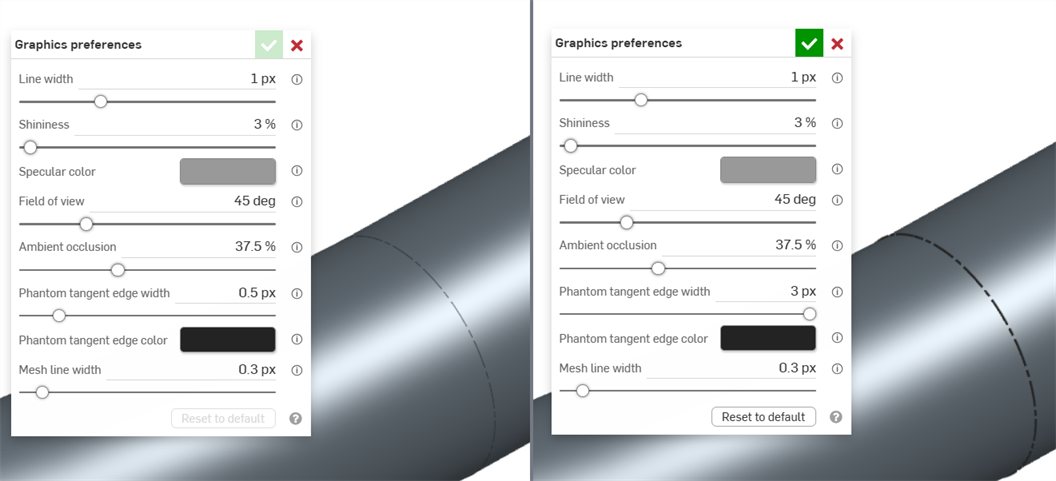

     Phantom tangent edge width: 0.5 px (left); 3px (right)

   • Phantom tangent edge color - If Tangent edges are set to phantom, this controls the default color of those edges. Click the color swatch to open the Phantom tangent edge color dialog to select a color from the Color picker.



   • Mesh line width - Controls the line width of mesh surfaces and edges, from 0.1 - 3 px (default: 0.3 px).

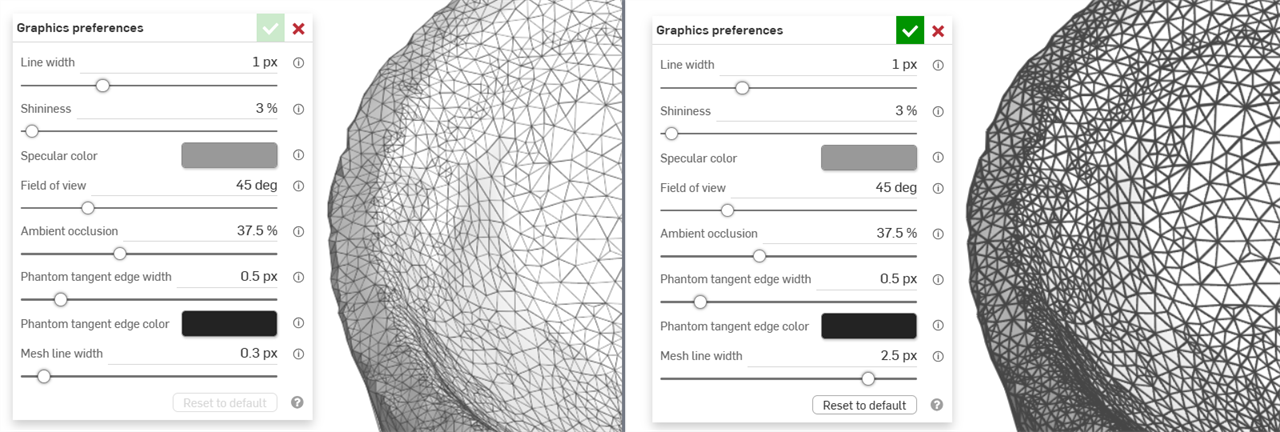

     Mesh line width: 0.3 px (left); 2.5 px (right)

   • Restablecer a valor por defecto: haga clic en este botón para redefinir todas las opciones del cuadro de diálogo en sus valores por defecto.

Haga clic en la opción Vista anterior del menú desplegable Opciones de cámara y representación para devolver el modelo del área gráfica a la vista en la que estaba anteriormente.

La dirección de la rueda del mouse para el zoom se puede configurar en la cuenta de usuario preferencias.

Para hacer zoom:

• Zoom para ajustar (acceso directo: f-doble clic con la rueda de desplazamiento). Seleccione este comando o utilice la tecla de acceso directo para hacer zoom en la vista de todo el Part Studio, el ensamblaje o el dibujo.
• Zoom a ventana: (acceso directo: w) seleccione este comando y, a continuación, haga clic en un cuadro y arrástrelo alrededor del área en la que desea hacer zoom en un Part Studio, un ensamblaje o un dibujo. Con la tecla de acceso directo, se activa y se desactiva la operación.
• Zoom a selección: seleccione este comando para hacer zoom en las entidades seleccionadas.

Zoom a selección

Utilice Zoom a selección para cambiar la vista a un primer plano de las entidades seleccionadas.

Realice una selección en el área gráfica:

Expanda el menú Ver y seleccione Zoom a selección:

Las aristas tangentes son aristas que se forman entre una curva y una arista lineal; por ejemplo, a partir de redondeos o aristas lisas.

Para seleccionar el tratamiento visual de las líneas tangentes, seleccione uno de los tres modos de vista siguientes:

• Visible: las aristas tangentes se muestran como líneas sólidas. Este es el valor por defecto.
• Fantasma: las aristas tangentes se muestran como líneas discontinuas; también se conocen como “fuente” en algunos sistemas.
• Eliminado: las aristas tangentes se eliminan a nivel visual de la vista.

Tres opciones de aristas tangentes diferentes, de izquierda a derecha: Visible (por defecto), Fantasma y Eliminada.

Actualmente, las aristas tangentes solo están disponibles para los modelos recién creados en un estudio de piezas o ensamblaje, y solo en la plataforma del navegador.

Establezca el nivel de transparencia de una pieza mediante el menú contextual de la pieza; haga clic con el botón derecho en el nombre de una pieza en la lista de piezas y seleccione Editor de apariencia. Consulte Personalización de piezas: apariencia para obtener más información.

Desde la vista Sección, puede seleccionar uno o varios planos, conectores de relación, caras cilíndricas, caras cónicas o caras planas a fin de utilizarlos en la sección. La vista Sección se puede activar a través del cubo de vista o si la selecciona en el menú contextual.

Una vez que el manipulador está visible, se puede mover a través de la bola (círculo abierto en su centro) y se puede enganchar a cualquier punto de inferencia de la pieza, la superficie o el ensamblaje. Los elementos seccionados se pueden ver tanto en los Part Studios como en los Ensamblajes:

1. Seleccione uno o varios planos, conectores de posición, caras cilíndricas, caras cónicas o caras planas en la pieza o superficie.
2. Expand the Camera and render options menu and select Section view (shown below). Alternatively, right-click on a part in the Part Studio or an assembly in an Assembly tab, and select Section view from the context menu.

También puede activar la vista Sección antes de realizar cualquier selección.

3. La pieza/superficie se secciona en el punto elegido en el paso 1 anterior (cara cilíndrica, cara cónica, cara plana, plano o conector de relación). Aparece un manipulador en la última ubicación seleccionada y se abre un cuadro de diálogo con las selecciones:



Si existen partes que se intersecan, se renderizan en rojo.

4. Haga clic y arrastre el círculo abierto (bola) del manipulador para ubicarlo en posición. Observe que puede ajustarlo a cualquier punto de inferencia de la pieza o ensamblaje, incluidos los centroides de los cilindros (las marcas blancas a continuación indican puntos de inferencia):





5. Utilice el manipulador para cambiar la profundidad y/o el ángulo de la sección.
   1. Utilice la flecha para cambiar la profundidad y arrastre en una dirección u otra. Haga clic en el manipulador para voltear la dirección de la vista.
   2. Utilice los indicadores de ángulo para arrastrar en un ángulo.
   3. Utilice el campo numérico para escribir la profundidad o el ángulo de la vista.





6. Para seleccionar un plano de sección diferente mientras el cuadro de diálogo permanece abierto, haga clic en la ubicación que desea para este nuevo plano de sección y aparecerá un nuevo manipulador y un plano de sección.



7. Para ver la sección normal al plano de vista de sección, utilice la tecla de método abreviado N o haga clic con el botón derecho del mouse y seleccione Ver normal a en el menú contextual.
8. Para excluir una pieza o piezas (superficie o superficies) de la sección, active el campo Elementos para excluir y haga sus selecciones en el área gráfica:



9. Para incluir una pieza o piezas (superficie o superficies) en la sección, seleccione la pestaña Incluir y, a continuación, los elementos que desea incluir en el área gráfica:



10. El modelo se puede mover mientras se encuentra en la vista Sección. Haga clic en el cuadro de diálogo para cerrarlo y, a continuación, manipule el modelo como desee.
11. If Section view is not turned off and the dialog box is closed, open the dialog again by double-clicking on the section plane. Alternatively, click the Camera and render options menu or right-click on the part or assembly to access the context menu, and select Edit section view.
12. Select Turn off section view from the Camera and render options menu or context menu when finished.

Puede utilizar la vista Sección y, a continuación, guardar la vista como vista con nombre.

También puede utilizar la herramienta Medir en caras, aristas y vértices en una vista Sección. Consulte Herramienta de medición y Herramienta de medición de ensamblajes para obtener más información.

Accesos directos de teclado para visualizar

• Vista frontal = Shift 1
• Vista posterior = Shift 2
• Vista izquierda = Shift 3
• Vista derecha = Shift 4
• Vista superior = Shift 5
• Vista inferior = Shift 6
• Vista isométrica = Shift 7
• Vista Sección = Mayús-X
• Vista con nombre = Mayús-V

Shift + R

Seleccione o deseleccione la vista de superposición en mosaico de mayor calidad disponible para el Part Studio o Ensamblaje que se encuentra activo. Tenga en cuenta que esto puede provocar una ligera degradación del desempeño. Al activar esta opción, aparecen las notificaciones azules, como se muestra a continuación:

Para obtener más información sobre cómo este modo de vista puede afectar al desempeño, consulte Modo de alta calidad.

Onshape muestra taladros y desconexiones en un modelo, incluidas las aristas laminares de las superficies, que pueden necesitar reparaciones al seleccionar Resaltar aristas de límite. Esta operación resulta especialmente útil cuando se importan piezas que requieren reparación de superficies.

Seleccione Resaltar aristas de límite en el menú Opciones de cámara y representación. Las aristas que puedan necesitar ser reparadas se resaltan con líneas rojas continuas cuando están visibles, y con líneas rojas discontinuas cuando están ocultas:

Esta herramienta solo está disponible en Part Studios. Para obtener más información, consulte Reparación de modelos importados.

Bloqueo de girar 3D, cuando está activo, bloquea la capacidad del usuario para girar 3D el área gráfica. Esto resulta particularmente útil cuando se intenta seleccionar y arrastrar una entidad.

Se encuentra directamente encima del cubo de vista tanto en Part Studios como en ensamblajes.

Para activar el bloqueo del giro 3D, pulse en el botón. Para desactivarlo, pulse el botón de nuevo o confirme una operación.

El bloqueo de girar 3D se activa de forma predeterminada en determinadas situaciones:

• Part Studio: si un boceto está abierto y se selecciona una entidad, el bloqueo de girar 3D se activa de forma predeterminada. Esto permite arrastrar la selección sin que la vista gire. Desbloquear tocando el botón.
• Ensamblaje: si se selecciona una instancia, conector de relación o entidad, el bloqueo de girar 3D se activa de forma predeterminada. Esto permite arrastrar la selección sin que la vista gire. Desbloquear tocando el botón.

El cubo de vista se encuentra en la esquina superior derecha del área gráfica. Cuando se selecciona, aparece una lista de diferentes opciones de visualización. Seleccione una de ellas para cambiar la vista del área gráfica o la configuración de vista de sus piezas. Esta es una forma fácil y rápida de obtener una vista bien orientada de sus piezas sin tener que girar 2D/3D ni hacer zoom.

Pasos

1. Toque el cubo de vista. Aparecerá una lista de opciones.



2. Pulse para seleccionar una opción de vista o seleccione Cancelar.
3. Desplácese para ver más opciones.

Opciones explicadas

• Superior, inferior, frente, atrás, derecha e izquierda: seleccione cualquiera de estas opciones para obtener una vista frontal del plano respectivo.
• Vista isométrica, dimétrica, trimétrica: seleccione cualquiera de ellas para la vista en ángulo respectiva.
• Zoom para ajustar: seleccione esta opción para cambiar el tamaño del área gráfica para que se ajuste a la pantalla. Esto podría provocar que la vista se acerque o aleje.
• Vista en perspectiva: activar y desactivar la vista en perspectiva. La vista en perspectiva muestra la distancia relativa desde el punto de vista hasta el modelo, y crea un punto de fuga a medida que el punto de vista (o cámara imaginaria) se acerca al modelo. Las siguientes imágenes muestran una vista frontal de la misma pieza sin vista en perspectiva y con vista en perspectiva, respectivamente.





• Sombreado: seleccione esta opción para mostrar la pieza con caras y aristas sombreadas. (Predeterminado)



• Sombreado sin aristas: seleccione esta opción para mostrar la pieza sombreada, sin aristas.



• Sombreado con aristas ocultas: seleccione esta opción para mostrar la pieza sombreada y las aristas ocultas (aristas que no están en la línea de visión directa).



• Aristas ocultas eliminadas: seleccione esta opción para mostrar la pieza sin sombrear, eliminando las aristas ocultas (aristas que no están en línea directa de visión).



• Aristas ocultas visibles: seleccione esta opción para mostrar la pieza sin sombrear, con las aristas ocultas (aristas que no están en línea directa de visión) visibles.



• Translúcido: seleccione esta opción para mostrar la pieza como translúcida.



• Vista Sección: seleccione esta opción para acceder a un manipulador que permite ajustar la vista de la sección de una pieza mediante un plano o una cara plana.



  Debe preseleccionar un plano o una cara plana antes de seleccionar la vista Sección.
  Arrastre la flecha o cualquier manipulador direccional para ajustar el plano de vista Sección que se crea a partir del plano o la cara plana preseleccionados. En este caso, el plano frontal se utiliza para crear una vista Sección aproximadamente a la mitad de las piezas.
