Exportación de un dibujo
Puede exportar dibujos de Onshape a los siguientes tipos de archivo:
- DWG
- DXF
- DWT
- SVG
- PNG
- JPEG
-
CSV (para listas de elementos de inspección de dibujos)
Para configurar las reglas de exportación de planos, incluida la exportación del recuento de símbolos de inspección de un dibujo, consulte cómo configurar la preferencia en su cuenta en Cómo administrar su plan Onshape y cómo usar las reglas de exportación en este tema, a continuación.

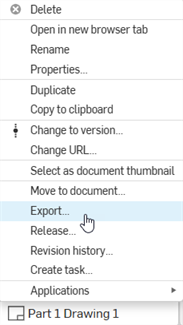

- Haga clic derecho en la pestaña Dibujo.

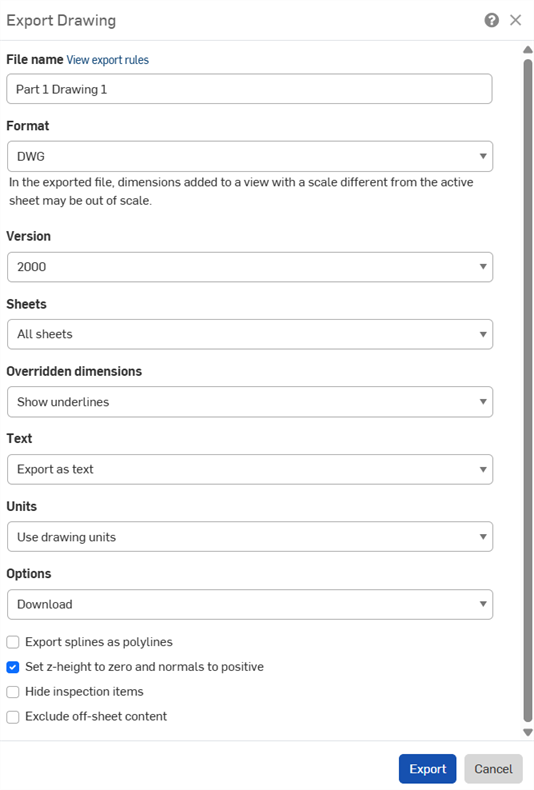

- Seleccione Exportar.
- Especifique un nombre para el archivo de exportación.
- Seleccione el formato de exportación deseado.
- Seleccione la versión y las hojas según corresponda.
- Si selecciona Hojas personalizadas, ingrese un rango o los números de las hojas.
- Elija cómo tratar las cotas anuladas:
- Mostrar subrayados
- Ocultar subrayados
- Indique cómo exportar el texto y las anotaciones basadas en texto:
- Si exporta a un PDF, seleccione una de las siguientes opciones:
- Normal: exporta texto con normalidad
- Seleccionable: exporta como texto seleccionable
- Para los formatos DWG, DXF y DWT, seleccione una de las siguientes opciones:
- Exportar como texto: exporta el texto como se muestra en el dibujo.
- Explosionar en polilíneas (notas): explosiona las notas del dibujo en polilíneas.
- Explosionar todo en polilíneas: explosiona todas las notas de dibujo, el texto de las celdas de la tabla y las cotas en polilíneas.
- Si exporta a un PDF, seleccione una de las siguientes opciones:
- Si va a exportar a un PDF, elija exportar en color, en blanco y negro o en escala de grises.
- Seleccione qué hacer con el archivo de exportación:
- Descarga
- Descarga y almacenamiento de archivos en una nueva pestaña
- Correo electrónico con vínculo de descarga de archivos
- Almacenamiento de un archivo en una nueva pestaña
- Almacenamiento en una aplicación integrada (Google Drive, por ejemplo), si está disponible.
- Si se exportan varios dibujos a la vez (consulte Exportación de varios dibujos a continuación), seleccione Aplicar reglas de exportación al contenido para que las reglas de exportación se apliquen a todos los archivos de la carpeta comprimida. Si no se marca esta opción, las reglas de exportación solo se aplican a la carpeta comprimida y no a los archivos individuales que posee.
Cuando esta opción está disponible, aparece el vínculo Ver reglas de exportación, que abre el menú Cuenta > Preferencias > Reglas de exportación en una pestaña nueva del navegador.
- Indique si desea exportar splines como polilíneas, una opción que está disponible para todos los formatos, excepto para PDF.
- Para las exportación de archivos DWG, DWT y DXF, puede marcar la casilla Establecer altura z en cero y las normales en positivo. Así se establece en positivo la altura/dirección z de cualquier normal de taladro que sea positiva (+1) para dibujos con geometría de vista.
- Elija mostrar u ocultar los elementos de inspección en la exportación.
- Haga clic en Exportar.
Exportación de varios dibujos
Para exportar varios dibujos a la vez, abra el Administrador de pestañas y pulse Ctrl y haga clic para seleccionar varios dibujos. Haga clic derecho para abrir el menú contextual y seleccione la opción Exportar dibujos. A continuación, siga los pasos anteriores, empezando por el paso 3.
Consejos
- Al iniciar la exportación, aparece una burbuja de mensaje azul en la parte superior de la ventana:
También recibirá una notificación cuando se complete la exportación:
- Las exportaciones de dibujos son un resultado simplificado que pueden leer la mayoría de los lectores de DWG.
- Para exportar notas como polilíneas, también puede utilizar el comando Descomponer en el menú contextual Nota.
- Para exportar componentes singulares desde la página Documentos (solo en la Vista de lista), haga clic derecho en la entidad que se encuentra en la lista y seleccione la opción Exportar en el menú contextual.
- Las propiedades de imagen no están disponibles para las imágenes incrustadas en dibujos importados.
- Para exportar un dibujo con notas que contengan texto tachado, seleccione Versión 2013 en el cuadro de diálogo.
- El tamaño máximo de hoja personalizada para un dibujo exportado es de 1800 pulgadas de ancho x 1800 pulgadas de alto. Consulte Hojas para obtener más información.
- Para exportar el recuento de símbolos de inspección a un archivo .csv ordenado con todas las etiquetas de los símbolos de inspección, consulte Exportación de elementos de inspección.
- Para exportar la lista Definiciones del dibujo a un archivo .csv ordenado con todas las anotaciones del dibujo, consulte Exporting the Drawing definition list.
En el dispositivo móvil , puede exportar dibujos de Onshape a los siguientes tipos de archivos:
- DXF
- DWG
- DWT
La función de exportación ofrece la oportunidad de seleccionar el formato deseado; una vez finalizado el desplazamiento, el archivo también se descarga en su dispositivo.
Pasos

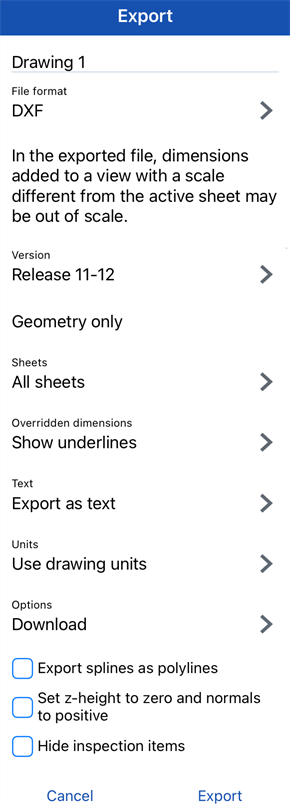

- Pulse el menú de desbordamiento en la pestaña Dibujos.
- Pulse Exportar
- Use las casillas de verificación y las flechas a la derecha de cada asunto para cambiar sus preferencias de exportación.
- Cuando hayas terminado de elegir tus preferencias, toca Exportar.
