Onshape proporciona herramientas para crear geometría de chapa: entidades de dibujo como líneas y líneas centrales, creadas en la chapa fuera de una vista y destinadas a representar parte del modelo 3D.

A la hora de crear vistas de piezas y superficies, las líneas centrales se agregan de forma automática a la geometría circular, como taladros, cilindros y esferas. Para ver estas líneas centrales, use el menú contextual de la vista. Consulte Mostrar/ocultar líneas centrales.

Cree líneas centrales mediante dos puntos del dibujo, incluidos los puntos anteriores de otra línea central de dos puntos.

  1. Haga clic en Ícono de herramienta de línea central por 2 puntos.
  2. Seleccione dos puntos para establecer una línea central. Tenga en cuenta que puede utilizar puntos de enganche, pero no es necesario.

    ejemplo de cómo seleccionar dos puntos para establecer una línea central

    3. Al alinear cotas y anotaciones, puede colocar el cursor sobre las aristas, los puntos medios u otras líneas para activar los puntos de inferencia rojos. Utilice los puntos de inferencia para enganchar la ubicación de la entidad cuando cree o arrastre una cota o anotación. Del mismo modo, puede mover el mouse de manera vertical u horizontal sobre las vistas, líneas, cotas o anotaciones a fin de activar las líneas de inferencia verticales y horizontales de color rosa. Utilice estas líneas de inferencia para alinear la ubicación de la entidad de manera vertical u horizontal con respecto a la anotación deseada a la que se hace referencia.

Cree líneas centrales con dos aristas, dos arcos concéntricos o una única arista de contorno cilíndrica en el dibujo.

  1. Haga clic en Ícono de herramienta de línea central de arista a arista.
  2. Para establecer la línea central, realice una de las siguientes acciones:
    • Seleccione una sola arista de contorno cilíndrico o cónico.
    • Mientras mantiene pulsada la tecla Mayús, seleccione dos aristas o arcos concéntricos.

    ejemplo de una línea centralejemplo de una línea centrallínea central de arista a arista de contorno cilíndrica

Ajuste la longitud de las líneas centrales al hacer clic en los puntos de pinzamiento y arrastrándolos hacia la parte final de la línea central.

ejemplo de cómo ajustar la longitud de una línea central ejemplo de cómo ajustar la longitud de una línea central

  1. Sin ninguna herramienta seleccionada, haga clic en la línea central (aparece resaltada).

    Ejemplo de una línea central resaltada

  2. Presione la tecla Suprimir.
  1. Sin ninguna herramienta seleccionada, haga clic en la línea central (aparece resaltada).
  2. Haga clic y arrastre un punto anterior para cambiar el tamaño de la línea:

    Ejemplo de cambio de tamaño de la línea central

    Tenga en cuenta que las líneas centrales se pueden arrastrar por debajo de la distancia entre los puntos de referencia.

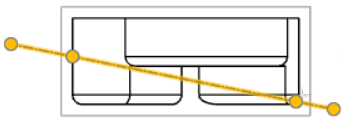

  3. Haga clic y arrastre un punto de enganche para mover la línea:

    Ejemplo de movimiento de la línea central

Cree una línea central circular para un diámetro de círculo de perno.

  1. Haga clic en Ícono de herramienta de línea central de círculo por 3 puntos.
  2. Haga clic en cada uno de los tres puntos (centros de los taladros, punto final, punto medio o puntos cuadriláteros). En la ilustración, se muestra la línea central en proceso (los signos más representan los puntos seleccionados):

    Línea central en proceso con íconos de signo más que representan los puntos seleccionados

    La siguiente ilustración muestra la línea central seleccionada; puede ver qué taladros ayudan a definir la línea central:

    Ejemplo en el que se muestra la línea central seleccionada

    Ahora se puede definir la cota de la línea central.

    3. Al alinear cotas y anotaciones, puede pasar el cursor sobre aristas, puntos medios u otras líneas para activar puntos de inferencia rojos. Utilice los puntos de inferencia para forzar la ubicación de la entidad al crear o arrastrar una cota o anotación.

Cree una línea central circular mediante dos puntos.

  1. Haga clic en Ícono de herramienta de línea central de círculo por 2 puntos.
  2. Haga clic en un punto para marcar el centro de la línea central (no tiene que ser el centro del círculo real, también se puede ajustar a cualquier punto, como un punto anterior o un punto medio).
  3. Haga clic en un punto para marcar la circunferencia de la línea central (como el centro de un taladro de tornillo).

    En la primera ilustración, se muestra la línea central en proceso (el resaltado de color anaranjado representa los puntos seleccionados):

    Línea central en proceso con resaltado naranja que representa los puntos seleccionados

    Ahora puede acotar la línea central.

Al alinear cotas y anotaciones, puede pasar el cursor sobre aristas, puntos medios u otras líneas para activar puntos de inferencia rojos. Utilice los puntos de inferencia para forzar la ubicación de la entidad al crear o arrastrar una cota o anotación.

Agregar una marca central

Coloque una marca en los centros de círculos y arcos para obtener visibilidad al imprimir y como punto de referencia para las cotas.

  1. Haga clic en Ícono de herramienta Marca central.
  2. Seleccione Simple, Circular o Lineal.

  3. Haga clic en la arista de un círculo o arco:

    Paso dos para utilizar la herramienta Centro de masa

  4. (Solo marcas centrales circulares y lineales) Seleccione el tipo de marcas que quiere ver:

    • Circular: centro de referencia

      Ejemplo circular central de la referencia de la marca central

    • Circular: círculo de pernos

      marca central circular con círculo de perno

    • Circular: líneas radiales

      marca central circular con líneas radiales

    • Circular: marca central del patrón

      marca central del patrón circular

    • Lineal: líneas de conexión

      marca central de patrón lineal

  5. Haga clic en la marca de verificación Ícono de aceptación de la marca de verificación verde para aceptar las marcas centrales.

Alinear una marca central

Para orientar una marca central hacia una línea o una arista, haga lo siguiente:

  1. Haga clic derecho en la marca central.
  2. Haga clic en Alinear marca central en el menú contextual.

    Menú contextual Marca central que se abre con el botón derecho de mouse

  3. Haga clic en la línea o arista con la que desea alinear la marca central.

Eliminar una marca central

Para eliminar un centro de masa, haga clic para seleccionarlo y pulse la tecla Suprimir. Consulte Centros de masa para obtener más opciones de edición de centros de masa.

Las marcas centrales se pueden añadir de forma manual a las caras redondeadas y a los bocetos o superficies abiertos que no sean paralelos a la vista de dibujo.

Cree una intersección virtual asociada a dos aristas lineales. Las intersecciones virtuales están completamente asociadas a la geometría y se actualizan adecuadamente con los cambios realizados en la geometría.

  1. Haga clic en Ícono de la herramienta Intersección virtual.
  2. Seleccione la primera arista lineal.

  3. Seleccione la segunda arista lineal.

    Selección de una segunda arista lineal

Las cotas corresponden únicamente a la intersección de la cruz. Para cambiar el estilo visual de la intersección virtual de la extensión marca central a arista, abra el panel de propiedades del dibujo:

Panel Propiedades de dibujo
