En Onshape, puede crear sus propios parámetros de configuración dentro de un ensamblaje, independientemente de si tiene o no parámetros de configuración de Part Studio, ya que están completamente separados y ninguno afecta al otro.

Los parámetros de configuración del ensamblaje funcionan de forma mecánica, del mismo modo que los de Part Studio. La diferencia es que, en un ensamblaje, solo puede configurar relaciones (no conectores de relación), instancias y patrones.

Cuando más de una persona está trabajando en el mismo documento, cada uno ve su propia configuración seleccionada, excepto cuando trabaja en Modo de seguimiento; en ese punto el seguidor ve la configuración seleccionada por la línea indicativa.

Para obtener más información sobre los parámetros de configuración de ensamblajes, puede tomar el curso autoguiado aquí: Parámetros de configuración de ensamblajes (se requiere una cuenta de Onshape).

A continuación se muestra un ejemplo de un ensamblaje con el ícono del panel Configuración en el lado derecho de la ventana, que se muestra debajo, a la derecha de la flecha roja:

Captura de pantalla del Ensamblaje con el icono Configuración para acceder a la lista de configuración

Terminology for working with configurations in Onshape

Configurations panel in a Part Studio

Onshape configurations use the following terms, as indicated in the above image:

  1. Inputs - Each configuration input is represented as a collapsible table. Each Part Studio, Assembly, and Variable Studio has only one Configurations panel, but each panel can contain many inputs.

  2. Options - Each row in an input table becomes the options available when selecting a configuration.

  3. Configured features - The feature or variable being configured. These always correspond to an existing feature or variable. Names cannot be changed.

  4. Parameters - Each column in an input table represents the specific feature parameter being configured.

  5. Option values - Each cell indicates the value to set for the parameter for the indicated option.

Con una instancia de pieza o un ensamblaje en el área de trabajo, abra el panel Configuración:

  1. Click the Configurations panel icon (Ícono de configuraciónes) to the right of the graphics area. The Configurations panel opens:

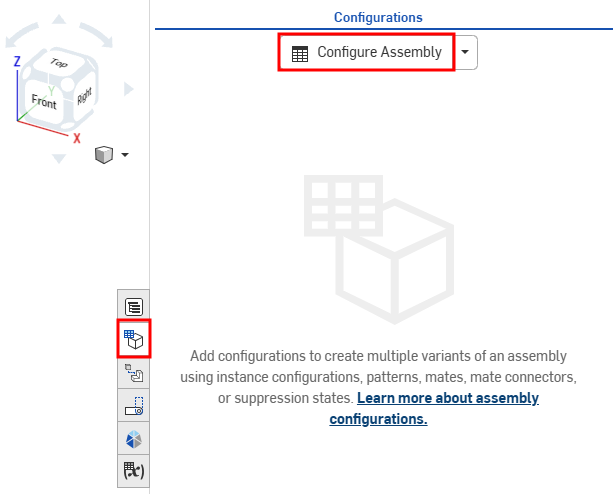

    Panel Configuraciones

  2. Click Configure Assembly. A configuration input table appears.

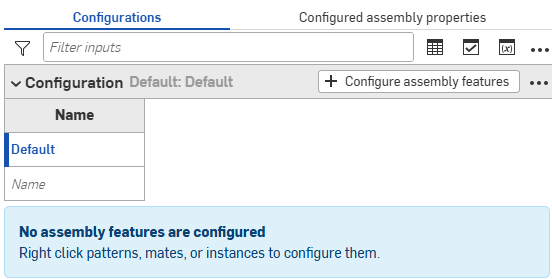

    Tabla de ajustes de configuración predeterminados agregada al panel Configuración

    3. By default, the caret to the left of 'Configuration' is expanded. Click the caret to collapse a section.

  3. Haga clic en la primera fila para activarla e ingrese los nombres del ajuste en la columna Nombre. Por ejemplo, para configurar un patrón en una pieza, puede nombrar las filas 2x2 y 4x4. Utilice la pestaña para desplazarse de una fila a la siguiente.

    Tabla de ajustes de configuración con filas para 2 × 2 y 4 × 4

    La barra azul a la izquierda de la fila indica la configuración actualmente seleccionada en el ensamblaje.

  4. To configure an input value for the indicated row, click Botón de ensamblaje configurado.
  5. In the Instance list, select the mate, instance, or pattern to configure. Next, select the specific parameter to configure in the dialog that opens. Once selected, the parameter is highlighted with a broken yellow line and a new column is created in the input table.

    Selecting a parameter to configure in an assembly

    The entity becomes the column header (in this case, the part instance named Box <1>, The parameter becomes the column name (Height).

    6. Mantenga el puntero sobre los campos del diálogo de operación para ver qué operaciones se pueden configurar. Las operaciones disponibles para la configuración aparecen resaltadas en amarillo al pasar el puntero sobre ellas.

  6. Continue selecting parameters to add to the input. When finished, click the Done button in the orange message at the top of the window. Repeat for each feature to add to the configuration.
  7. To select option values for each column:
    • Si la entrada es un valor introducido, haga clic en la fila de la tabla e introduzca un nuevo valor.
    • If the input is a dropdown, click the arrow in the input table and make your selection.
    • If the input is a selection in a dialog, double-click the row in the table to open the feature dialog.

      The appropriate field in the feature dialog is highlighted in blue. Make your selection on the model or in the Instances lists for this input.

      Selecting option values in the configuration panel

  8. Para probar las entradas con el modelo, en la lista de operaciones, en Configuraciones, utilice la flecha hacia abajo para seleccionar en el menú:

    Captura de pantalla del menú desplegable de la lista de Configuración

El modelo debería actualizarse en consecuencia. Si no es así, revise la intención de diseño del modelo y la definición de configuraciones para una selección precisa.

Configuration inputs in an Assembly that is derived from an Assembly mirror are view only, and are referenced from the source Assembly. These configuration inputs must be edited from their source Assembly tab.

Los ejemplos de esta sección muestran un Part Studio configurado; la funcionalidad es idéntica cuando se trabaja con Ensamblajes configurados.

Cómo cambiar el nombre de los ajustes de configuración

To rename a configuration input or input parameter (column), hover over the current name to display the I-cursor. Click to select the current text, type the new text, then press Enter.

Cómo cambiar el nombre de un ajuste de configuración Cambiar el nombre de un parámetro de ajuste de configuración

El nombre de los parámetros de entrada de configuración (columnas) solo se puede cambiar para las operaciones de boceto.

Configuration inputs can also be renamed via the context menu.

Filtering configurations

Use the Filter options to find inputs in the Configurations panel.

  1. Click the Filter icon (Filter configuration inputs icon) and select a search option.
    Filter icon selected to show dropdown list of search options

    • If no search option is selected, :name is used by default.
    • Use quotation marks to match an exact string (i.e., :part "Part 1")
    • Filters can be combined (i.e. :name Depth :part "Part 1" ).
    • The example image shows the filters available in a Part Studio configuration. Assemblies and Variable Studios have different filters available.

  2. Type your search term into the Filter inputs field after the search option. Inputs that do not match the filter are hidden in the Configuration panel.
    Filter config panel by feature name

  3. Use the icons to the right of the Filter field to further refine what is shown in the Configuration panel. You can select multiple options at one time.
    Configuration panel filtered to show only Checkbox input types

    • Show List input tables filter button - Show List input tables that match the filter

    • Show Checkbox input tables filter button - Show Checkbox input tables that match the filter

    • Show Configuration variable input tables filter button - Show Configuration variable input tables that match the filter.

Menús contextuales de configuración

Images are from a configured Part Studio. Context menu options may differ in an assembly or Variable Studio.

Configuration panel context menu

To make adjustments to all input tables, click three-dot button Ícono de menú in the filter area.

config panel three dot context menu

  • Copiar todos los ajustes: permite copiar todos los ajustes y valores (filas) del panel de configuración. Luego, puede pegarlos en otro elemento Part Studio o panel de configuración de ensamblaje y añadir parámetros con el comando Copiar tabla. Consulte la sección Copiado y pegado de ajustes en esta página.

  • Contraer o expandir todos los ajustes: contre o expande todos los ajustes de configuración del panel Configuración.

Input table context menu

To make adjustments to a configuration input, click three-dot button Menu Icon. The options on the context menu will vary depending on if you're configuring a Part Studio, Assembly, or Variable Studio:

Menú desplegable Ajustes de configuración

  • Copiar tabla: permite copiar todo el ajuste de configuración. Luego, puede pegarla en una hoja de cálculo para registros o edición. También puede volver a pegar desde una hoja de cálculo en un ajuste de configuración. Consulte Copiado y pegado de valores y parámetros de ajuste en esta página.
  • Copiar ajuste: permite copiar los ajustes y los valores (filas). Luego, puede pegarlos en otro elemento Part Studio o panel de configuración de ensamblaje y añadir parámetros con el comando Copiar tabla. Consulte la sección Copiado y pegado de ajustes en esta página.
  • Subir o bajar: reordena el ajuste en el panel Configuración. También puede hacer clic y arrastrar los ajustes para reordenarlos.
  • Renombrar: permite renombrar el ajuste de configuración. También puede renombrar el ajuste según se describe en la sección Cómo cambiar el nombre de los ajustes de configuración más arriba.
  • Editar los ID de FeatureScript: (solo piezas y elementos Part Studio) En este cuadro de diálogo se cambiarán los identificadores internos de FeatureScript de la entrada de configuración. Haga clic en el interior de los cuadros de diálogo para cambiar los ID. Cuando termine, seleccione Romper referencia y cambie los ID en la esquina inferior derecha.

    Editar id. de FeatureScript

    Normalmente, este cuadro de diálogo solo es útil si necesita crear un Part Studio dentro de una operación FeatureScript personalizada.

  • Excluir de las propiedades: (solo piezas y elementos Part Studio). Consulte la sección Configuraciones: Cómo excluir configuraciones para que no afecten a las propiedades.
  • Condiciones de visibilidad: consulte la sección Configuración de las condiciones de visibilidad de esta página.
  • Eliminar: seleccione esta acción para eliminar inmediatamente la entrada de configuración; no se emite ninguna advertencia.

Row context menu

menú contextual con clic secundario

Menú contextual Fila

Menú contextual Columna

Eliminación de ajustes de configuración

Column context menu

  • Cambiar a: al hacer clic derecho en una fila que no es el ajuste que se encuentra seleccionado, el elemento del menú aparece precedido por Cambiar a otro ajuste.
  • Establecer como predeterminado: si una fila no es actualmente el valor de ajuste predeterminado, establézcala como el nuevo valor predeterminado. El valor predeterminado actual se muestra junto al nombre del ajuste.
  • Duplicar fila: permite crear una fila duplicada, lo cual es especialmente práctico cuando se prepara para pegar un nuevo ajuste en esta. Consulte la sección Copiado y pegado de tablas dentro y fuera de ajustes de configuración de esta página.
  • Subir o bajar: mueve la fila seleccionada una fila hacia arriba o hacia abajo. También puede hacer clic y arrastrar para reordenar las filas.
  • Renombrar: cambia el nombre del ajuste.
  • Eliminar columna/fila: elimina la columna o fila seleccionada.

Puede hacer clic en las aristas de las columnas individuales de la tabla y arrastrarlas para cambiar su tamaño; en el caso de etiquetas de columna apiladas, haga clic en la etiqueta inferior, indicada en la ilustración anterior con la flecha azul, y arrástrela.

Los ejemplos de esta sección muestran un Part Studio configurado; la funcionalidad es idéntica cuando se trabaja con ensamblajes configurados.

El cuadro de diálogo Condiciones de visibilidad de configuración sirve para agregar lógica a las opciones de configuración, de modo que pueda controlar cuándo están disponibles determinados valores de ajuste y opciones.

Cuadro de diálogo Condiciones de visibilidad de la configuración, en el que se muestran tres reglas de opción para un ajuste

Considere una pieza con dos valores de ajuste: altura y ancho.

Part Studio con dos opciones de configuración para altura y ancho

De forma predeterminada, una pieza de cualquier altura puede tener cualquier ancho. Pero supongamos que el ancho extra ancho solo está disponible para la altura alta. En ese caso, podemos establecer las condiciones en las que la entrada Ancho es visible.

  1. En el panel Configuración, haga clic en el botón de tres puntos del ajuste y seleccione Condiciones de visibilidad en el menú.

    Menú Más opciones en el panel Opciones de configuración con Condiciones de visibilidad resaltado

    Se abre el cuadro de diálogo Condiciones de configuración de la visibilidad. En el panel derecho se muestra una vista previa de los ajustes de configuración que están seleccionadas. Puede cambiar las opciones seleccionadas en este panel para obtener una vista previa de la configuración.

    Cuadro de diálogo Condiciones de visibilidad de la configuración por defecto

  2. Haga clic en Agregar condición.
  3. Haga clic en el primer menú desplegable y seleccione la entrada que debe controlar la visibilidad de esta entrada. En este ejemplo, seleccionaremos la entrada Altura.
  4. En el segundo menú desplegable, elija es para seleccionar opciones específicas o está entre para seleccionar un intervalo de opciones:
    • Es: haga clic en el tercer menú desplegable que aparece y seleccione las opciones permitidas para el ajuste.
    • Está entre: haga clic en el tercer menú desplegable y seleccione la primera opción permitida del intervalo. Haga clic en el cuarto menú desplegable y seleccione la última opción permitida del intervalo.

      En este ejemplo, el ajuste Ancho solo está disponible para la altura Alta. La vista previa de la derecha se actualiza para reflejar sus selecciones. Puede ver que el ajuste Ancho ya no está disponible para la altura Predeterminada en la imagen de abajo.

      Cuadro de diálogo Condiciones de visibilidad de la configuración con una condición añadida

  5. Haga clic en Guardar. Ahora, la entrada Ancho solo está visible cuando se selecciona la Altura alta y la tabla de entrada Ancho muestra el ícono de condiciones de visibilidad Ícono de Condiciones de visibilidad.

    Menú Más opciones en el panel Opciones de configuración con Condición de visibilidad resaltado

    Ejemplo de condiciones de visibilidad en opciones de configuración, en el que se muestra una altura intermedia sin opciones de ancho visibles

    Ejemplo de condiciones de visibilidad, en el que se muestran los dos anchos disponibles para la altura alta

    Ejemplo de condiciones de visibilidad, en el que se muestra una altura alta con un ancho extraancho

Puede utilizar los ajustes de configuración de la regla de opciones del cuadro de diálogo Condiciones de visibilidad de configuración para especificar las condiciones en las que deben aparecer determinadas opciones.

La lógica de las reglas de opción solo se puede configurar para valores de ajuste de listas.

  1. En el cuadro de diálogo Condiciones de visibilidad de configuración, expanda un ajuste y haga clic en Agregar regla de opción. Aparecerá una nueva sección en el cuadro de diálogo:
    Cuadro de diálogo Condiciones de visibilidad de la configuración predeterminada con la regla de opción agregada
  2. En la línea Mostrar, elija las opciones que se están controlando.
    • Opciones: haga clic en el menú desplegable que aparece y seleccione las opciones para las que quiere establecer las condiciones.
    • Intervalo: haga clic en el primer menú desplegable y seleccione la primera opción del intervalo. Haga clic en el segundo menú desplegable y seleccione la última opción del intervalo. Los intervalos incluyen las opciones específicas y se permite que haya intervalos superpuestos.
  3. En la línea Cuando, haga clic en el menú desplegable Cuando y seleccione Siempre (para mostrar siempre la opción) o Cuando (para definir las condiciones de la opción). Si elige Cuando, también debe hacer lo siguiente:
    1. Seleccione la entrada del segundo menú desplegable.
    2. Elija Es para seleccionar opciones específicas o Está entre para seleccionar un intervalo de opciones.
      • Es: haga clic en el menú desplegable que aparece y seleccione los valores permitidos para la opción.
      • Está entre: haga clic en el primer menú desplegable y seleccione la primera opción permitida del intervalo. Haga clic en el segundo menú desplegable y seleccione la última opción permitida del intervalo.

  4. Siga agregando lógica a la configuración haciendo clic en Agregar condición y repitiendo esta serie de pasos.

    Las condiciones de una regla de opción se combinan como sentencias AND; se deben cumplir todas las condiciones para que las opciones controladas estén visibles.

  5. Agregue condiciones para otras opciones haciendo clic de nuevo en Agregar regla de opción.
  6. Haga clic en Guardar.

En el ejemplo siguiente, la opción «Delgado» solo se permite cuando el tamaño del taladro es de 0,8 pulgadas. La opción predeterminada siempre se permite:

En el cuadro de diálogo Condiciones de visibilidad de la configuración se muestran las reglas de opción definidas para mostrar Siempre y Cuando se cumplan ciertas condiciones.

En el siguiente ejemplo, se usan intervalos superpuestos para especificar las condiciones de visibilidad:

Cuadro de diálogo Condiciones de visibilidad de la configuración, en el que se muestran reglas de opción para una entrada

En el siguiente ejemplo, se utiliza una combinación de controles de opciones e intervalos para establecer la lógica requerida.

Cuadro de diálogo Condiciones de visibilidad de la configuración, en el que se muestran reglas de opciones aditivas

Las condiciones de los valores de ajuste son aditivas; si agregamos una tercera configuración al ejemplo anterior y establecemos las condiciones que se muestran en la imagen siguiente, la opción Redondeo grande solo estará disponible para las piezas que tengan los valores de ajuste Altura alta y Extraancho.

Cuadro de diálogo Condiciones de visibilidad de la configuración con varias condiciones
Cuando se establece el ajuste de Ancho predeterminado para Altura alta, la configuración del redondeo se oculta.

Cuadro de diálogo Condiciones de visibilidad de la configuración con varias condiciones

Los ajustes de configuración solo pueden controlar la visibilidad de las ajustes que aparecen debajo de ellos en el panel Configuraciones. En el ejemplo, el ajuste Ancho se puede controlar mediante el ajuste Altura, pero no mediante el ajuste Redondeo.
El cuadro de diálogo Condiciones de visibilidad de la configuración en el que se muestran que los parámetros solo pueden controlarse mediante los parámetros que están por encima de ellos.

Las condiciones de visibilidad se reparan (quitan) automáticamente si no se encuentran los valores de ajuste o las opciones necesarios.

Por ejemplo, si la visibilidad del ajuste Ancho depende del valor Altura y se elimina el valor Altura, las condiciones de visibilidad de Ancho se quitarán automáticamente. Lo mismo se aplica a las opciones individuales que se eliminan o mueven. En este ejemplo, el ajuste Altura también se ha quitado de las opciones de Redondeo.

Verá una advertencia en el área de trabajo, y las condiciones se quitarán del cuadro de diálogo:

Burbuja de advertencia de Onshape que indica que las condiciones de visibilidad se han ajustado después de una eliminación

Los resúmenes de visibilidad se muestran cuando los valores de ajuste están contraídas en el cuadro de diálogo

  • Las condiciones de visibilidad y las reglas de opción que defina estarán disponibles en todos los cuadros de diálogo Insertar (es decir, al insertar una pieza configurada en un ensamblaje). Los cambios realizados en las condiciones de visibilidad se reflejarán automáticamente en todos los documentos existentes que hagan referencia al elemento configurado.

  • Los ajustes ocultos siempre tienen su valor predeterminado. En el primer ejemplo de esta página, las piezas de altura Corta e Intermedia tienen el ancho Predeterminado, aunque no se haya establecido ninguna opción de ancho.

    • Si un ajuste de configuración no tiene opciones visibles, se oculta y asume su valor predeterminado.

  • Cuando se contrae el ajuste o la opción, se muestra un resumen de las condiciones de visibilidad en el cuadro de diálogo.

    Los resúmenes de visibilidad se muestran cuando los valores de ajuste están contraídas en el cuadro de diálogoLos resúmenes de visibilidad se muestran cuando las opciones están contraídas en el cuadro de diálogo

  • (Solo Parts y Part Studios): las entradas de configuración que se han excluido de las propiedades solo pueden controlar la visibilidad de otras entradas que se encuentran debajo de ellas y que también se han excluido de las propiedades. En el ejemplo siguiente, si el ancho está excluido de las propiedades (indicado por el ícono Ícono de menú), solo puede controlar la visibilidad del redondeo si también está excluido de las propiedades.

    Menú Más opciones en el panel Opciones de configuración con Condición de visibilidad resaltado

    Menú Más opciones en el panel Opciones de configuración con Condición de visibilidad resaltado

  • (Solo piezas y Part Studios): los ajustes de configuración que se han excluido de las propiedades se consideran como si tuvieran sus valores predeterminados en los paquetes de lanzamiento y en los valores de referencia de revisión. Si las condiciones de visibilidad impiden utilizar el valor predeterminado, se utiliza el primer valor visible.

  • Utilice el menú desplegable Entradas del cuadro de diálogo de configuración de las condiciones de visibilidad para ver otras entradas. Puede seleccionar Todas las entradas para ver todas las entradas disponibles.

    Se ha hecho clic en el menú desplegable de entrada del cuadro de diálogo Condiciones de visibilidad de configuración.

  • Cuando aparezcan varios ajustes en el cuadro de diálogo, haga clic en el botón de tres puntos para expandir o contraer todos los ajustes.

    Amplíe o contraiga todos los valores de ajuste del cuadro de diálogo Condiciones de visibilidad de configuración haciendo clic en el botón de tres puntos.

  • Puede usar la sección de vista previa del cuadro de diálogo Configuración de las condiciones de visibilidad como campo de prueba para los ajustes de configuración.
    • Desactive la casilla Mostrar ajustes ocultos para quitar los ajustes atenuados del cuadro de diálogo.

  • Cuando agregue piezas configuradas a los ensamblajes, los ajustes ocultos aparecerán atenuados en el panel Opciones de configuración.

    Información sobre herramientas en la que se muestra que la entrada es de solo lectura debido a las condiciones de visibilidad

  • Haga clic en Ícono de Condiciones de visibilidad en el selector de configuraciones para abrir el cuadro de diálogo de configuración de las condiciones de visibilidad para todas las entradas. Haga clic en Ícono de Condiciones de visibilidad en el panel Configuraciones para abrir el cuadro de diálogo de esa entrada.

Los ejemplos de esta sección muestran un Part Studio configurado; la funcionalidad es idéntica cuando se trabaja con ensamblajes configurados.

Puede copiar y pegar una entrada de configuración dentro y fuera de Part Studios, ensamblajes y Variable Studios. De este modo, compartir configuraciones entre diseños es rápido y sencillo.

  1. Abra el panel de configuración en el Part Studio, el ensamblaje o Variable Studio que contiene la entrada que desea copiar.

  2. Click the input's three-dot menu and select Copy input. (You can also click the Configuration panel's three-dot menu and select Copy all inputs.)
    Configuration inputs three-dot menu with Copy input highlighted

  3. Abra el panel de configuración en la pestaña para pegar la entrada.

  4. Haga clic en la flecha situada junto a Configurar Part Studio/Ensamblaje/Variable Studio y seleccione Pegar entradas .
    Menú de tres puntos para ajustes de configuración
    Los ajustes se insertan en el panel Configuración.
    Ajustes de configuración pegados en un nuevo Part Studio

  5. Seleccione los parámetros que desea configurar en la nueva pestaña. Continúe leyendo para aprender cómo copiar ahora los valores y parámetros de entrada en las tablas de entrada.

Notas:

  • Puede copiar y pegar las entradas de configuración: entre Part Studios, ensamblajes y Variable Studios; dentro del mismo documento; y entre documentos diferentes.
  • Todos los nombres, condiciones de visibilidad, ID de FeatureScript y definiciones de variables se copian con el ajuste.
  • Los ajustes copiados estarán disponibles hasta que el usuario cierre sesión.
  • Las referencias entre el ajuste copiado y el ajuste pegado NO se conservan; una vez pegados, los cambios en el ajuste de configuración original NO se reflejan en los ajustes pegados.
  • Las condiciones de visibilidad pegadas se reparan (eliminan) automáticamente si la configuración de destino no tiene todos los ajustes necesarios para calcular la visibilidad.
  • Los ajustes de configuración que tienen los mismos ID internos de FeatureScript no se pegan. Para solucionarlo, puede eliminar el ajuste de configuración que tiene el mismo ID interno de FeatureScript y volver a pegarlo.

Para facilitar la adición o edición de valores, se puede copiar y pegar dentro y fuera de una configuración.

Para copiar valores y parámetros, haga lo siguiente:

  1. Abra el menú Ícono de Más menú para acceder al menú desplegable en la esquina superior derecha del panel de configuración.
  2. Seleccione Copiar tabla:

    Haga clic en el botón Más situado junto a una tabla de entrada de configuración

  3. Una vez copiada la tabla, puede pegarla en una hoja de cálculo:

    ejemplo de tabla recién copiada pegada en una hoja de cálculo

Tenga en cuenta que los nombres de las columnas también vienen con la tabla, como se muestra arriba. Ahora puede editar la tabla y copiar/pegarla de nuevo en Onshape:

  1. Seleccione solo las filas y las columnas con datos (no los nombres de columna o encabezados), como se muestra en azul a continuación:

    Edición de la nueva tabla

    También puede rellenar la tabla con filas vacías adicionales, si lo desea. Solo tiene que incluir las filas adicionales en la hoja de cálculo al seleccionar el comando copiar.

  2. Ejecute el comando Copiar.
  3. En la tabla Configuración Onshape, haga clic en la celda superior izquierda de la tabla.
  4. Ejecute el comando Pegar en el teclado:

    Pegar una tabla de configuraciones

Onshape reemplaza automáticamente los datos que estaban en las filas y columnas de la tabla de ajuste de configuración con los datos que se copiaron. Onshape también incluye las unidades predeterminadas para cada entrada, automáticamente.

Tenga en cuenta que si hay más filas copiadas de la hoja de cálculo que de la tabla de ajustes de configuración de Onshape, esas filas se incluirán en el pegado. OnShape crea las filas sobre la marcha.

Sin embargo, si hay más columnas copiadas de la hoja de cálculo que en la tabla de ajustes de configuración de Onshape, esas columnas no se incluyen en el pegado. Onshape aún no crea columnas sobre la marcha. Sin embargo, puede crear columnas adicionales (parámetros) en la tabla de configuración antes de pegarlas.

Onshape tiene un mecanismo para configurar también las propiedades de ensamblaje para cada uno de los ajustes de configuración que haya definido antes, directamente desde el panel Configuración. Las propiedades disponibles para configurar incluyen: nombre, descripción, número de pieza, revisión, proveedor, proyecto, línea de productos, título 1, título 2, título 3 y sin revisión gestionada, y se excluyen de todas las LDM.

Para configurar una propiedad Ensamblaje:

  1. With an existing configuration input in the Configuration panel, click Botón de propiedades de ensamblaje configuradas at the top of the panel (shown below outlined in blue):

    Cuadro de diálogo después de añadir una propiedad de ensamblaje configurada

  2. Click Botón Agregar propiedad.
  3. Seleccione la propiedad de ensamblaje que desea configurar (las propiedades se incluyen en la lista). (En este ejemplo, se utiliza Proyecto).

    Se crea una tabla con la entrada de configuración previamente seleccionada en la primera columna y la propiedad en la segunda columna:

    Propiedades de ensamblaje añadidas

  4. En la columna Configuración, utilice la flecha hacia abajo para seleccionar en la lista de opciones de configuración.
  5. En la columna Proyecto (propiedad del proyecto), introduzca el nombre.
  6. To add more part properties for another configuration option, click Cuadrado de signo más.
  7. Seleccione una nueva opción de configuración en la primera columna.
  8. En la columna Proyecto (propiedad del proyecto), introduzca el nombre.
  9. Repita la operación según sea necesario para configurar las propiedades de las opciones de configuración necesarias.

Al configurar las propiedades de números de piezas, puede hacer clic derecho y seleccionar Generar nuevo número de pieza cuando la generación automática de números de pieza esté activada (a través de la configuración de su empresa Profesional). > Esquemas de numeración o ajustes de Enterprise > Esquemas de numeración):

Menú desplegable Número de pieza con Generar número de pieza siguiente resaltado

Para cambiar el nombre de una configuración, haga clic en el nombre (Configuración) y escriba un nombre nuevo. Haga clic fuera del cuadro de edición para guardarlo.

Si alguna de las propiedades de la tabla pasa a ser de solo lectura, no podrá eliminar la tabla, agregar propiedades a la tabla ni quitar la columna de propiedades de solo lectura. Sin embargo, los valores de celda de las propiedades editables aún se podrán modificar. Haga que la propiedad de solo lectura vuelva a ser editable para modificar la tabla.

Los ejemplos de esta sección muestran un Part Studio configurado en un ensamblaje; la funcionalidad es idéntica cuando se trabaja con piezas, Part Studios o ensamblajes configurados.

Puede utilizar las entradas de configuración que cree directamente en el Part Studio o en el ensamblaje para obtener una vista previa de su diseño. Sin embargo, el uso principal de la creación de entradas de configuración es seleccionar configuraciones específicas para insertarlas en otros ensamblajes, dibujos, versiones, etc.

Vista previa de las configuraciones

Utilice el área Configuraciones en la esquina superior izquierda de la pantalla para seleccionar las entradas de configuración y ver cómo afectan al diseño general. El diseño se actualiza para que coincida con las entradas seleccionadas para que pueda obtener una vista previa del diseño final. Cada permutación de las posibles entradas de configuración es una configuración.

Lista de operaciones en Configuraciones

Inserción de configuraciones

Puede insertar piezas, Part Studios o ensamblajes configurados en ensamblajes, versiones y dibujos mediante el cuadro de diálogo Insertar Part Studios y ensamblajes

  1. Seleccione las entradas deseadas directamente en el cuadro de diálogo Insertar:

    Haga clic en un menú desplegable de entrada para seleccionar las opciones de configuración en el cuadro de diálogo Insertar

  2. Haga clic en el ícono Establecer la última configuración vista (Ícono de configuraciónes) para seleccionar la última configuración activa previsualizada en la pestaña Part Studio o ensamblaje, o haga clic en la flecha y seleccione Restablecer valores por defecto para establecer todas las entradas en sus valores predeterminados.

    Establecer en el menú desplegable la última configuración vista en el cuadro de diálogo Insertar Part Studios y ensamblajes

  3. Cuando esté satisfecho con la configuración, haga clic en Generar.

  4. Haga clic en la configuración que desea insertar.

    Haga clic en una pieza configurada en el cuadro de diálogo para insertarla

En un ensamblaje, las piezas y los ensamblajes configurados se indican mediante el ícono Ícono de pieza de configuraciones de la lista de instancias:

Ícono de Configuración en la lista de instancias

Modificación de la configuración

Después de insertar una pieza o un ensamblaje configurado en un ensamblaje, puede cambiar la configuración:

  1. Haga clic con el botón derecho en el Ensamblaje en la lista de instancias y seleccione Cambiar configuración.

    Ejemplo del cambio de la configuración

  2. Seleccione los nuevos valores de configuración.
  3. Haga clic en Aceptar ícono de marca de verificación cuando esté satisfecho con su selección. (Use Ícono de X roja de cancelación para cancelar la operación).

Para ver qué configuración está activa en este momento en el Ensamblaje, coloque el cursor sobre una pieza de la lista de instancias y aparecerá la información sobre herramientas con los datos de configuración:

Ver qué configuración está activa en el Ensamblaje al colocar el cursor por encima y ver la información sobre herramientas
