Baugruppe spiegeln

1. Klicken Sie auf das Symbol für das Spiegel-Feature für Baugruppen ().



2. Wählen Sie im Grafikbereich Zu spiegelnde Instanzen aus. Dabei kann es sich um eine beliebige Kombination von Bauteil-, Oberfläche- oder Unterbaugruppen-Instanzen handeln.

Im Allgemeinen ist es einfacher, Komponenten zum Spiegeln aus der Instanzenliste auszuwählen.

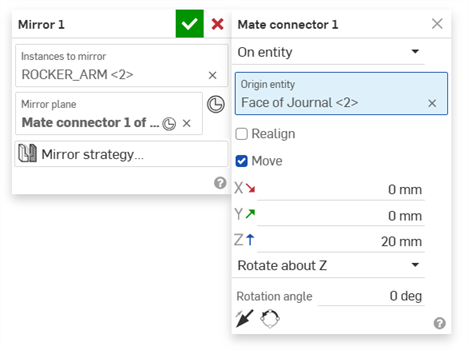

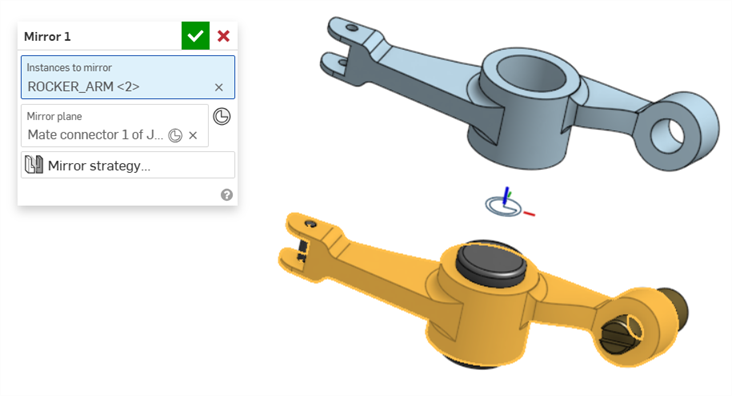

3. Klicken Sie in das Feld Spiegelebene und bewegen Sie dann den Mauszeiger über eine Ebene, Kante oder ebene Fläche im Grafikbereich, um automatisch die Auswahl einer impliziten Verknüpfungsverbindung zum Spiegeln zu aktivieren. Sie können auch eine beliebige explizite Verknüpfungsverbindung im Grafikbereich auswählen.

   Oder klicken Sie einfach auf das Symbol für Verknüpfungsverbindung (), um implizite Verknüpfungsverbindungen auszuwählen.

   Optional können Sie nach dem Auswählen einer Verknüpfungsverbindung im Feld Spiegelebene (siehe unten) auf das Symbol „Verknüpfungsverbindung“ klicken, um ein Dialogfenster zum Bearbeiten der Verknüpfungsverbindung zu öffnen:



4. Beim Spiegel-Feature für Baugruppen wird der Spiegelvorgang in der Spiegelstrategie-Tabelle automatisch auf Transformieren gesetzt, wodurch die Baugruppen-Instanz kopiert und transformiert wird.

5. Klicken Sie optional auf die Spiegelstrategie, um das Dialogfenster Spiegelstrategie aufzurufen.

   1. Klicken Sie auf das Dropdown-Menü Platzierungsart, um bei Bedarf eine alternative Platzierung für die gespiegelte Instanz auszuwählen.

      Die Platzierungsart ermöglicht die Auswahl einer angenommenen Symmetrie-Ebene am Ursprung des Begrenzungsrahmen oder der Ebene. Zu den Optionen gehören: Automatisch positionieren (identisch mit Begrenzungsrahmen ZX), Begrenzungsrahmen XY, Begrenzungsrahmen YZ, Begrenzungsrahmen ZX, Ursprung XY, Ursprung YZ und Ursprung ZX.

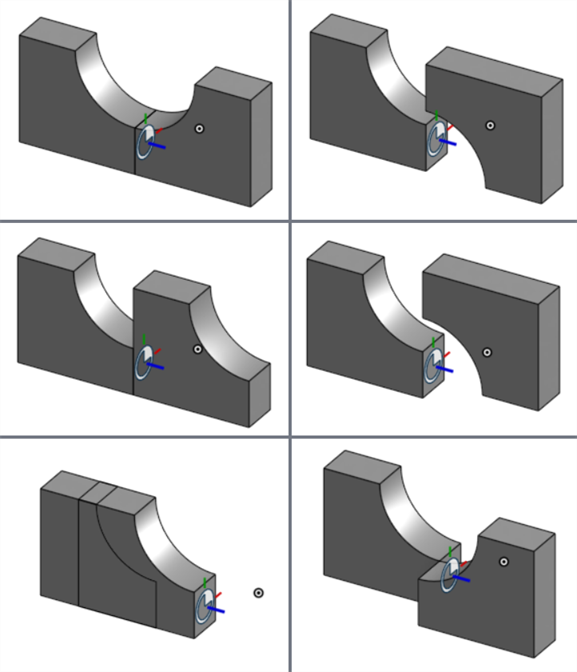

      Platzierungsarten beim Spiegeln eines symmetrischen Bauteils: Automatisch/Begrenzungsrahmen ZX (oben links), Begrenzungsrahmen XY (oben rechts), Begrenzungsrahmen YZ (Mitte links), Ursprung XY (Mitte rechts), Ursprung YZ (unten links), Ursprung ZX (unten rechts).

   2. Klicken Sie auf das Dropdown-Menü für den Spiegelvorgang und wählen Sie ggf. Abgeleitet aus. Dies ist eine alternative Methode, um zu bestimmen, wie die Spiegelinstanz erstellt wird.

      In den meisten Situationen ist die Abgeleitet-Option für symmetrische Instanzen nicht notwendig. „Abgeleitet“ ist die bevorzugte Methode, um asymmetrisch übergebene Instanzen zu erstellen.

      1. Wenn die gespiegelte Instanz in einem Part Studio im aktuellen Dokument existiert, wird sie für die neue Instanz verwendet:



      2. Wenn keine gespiegelte Instanz existiert, klicken Sie auf die Schaltfläche Aktualisieren, um eine neue Instanz zu erstellen:



      3. A new part is created in a folder in the current Document. This new part is created via the Derived feature, and the derived part has -Mirrored applied as a suffix to its Name property:



6. Klicken Sie auf das Häkchen (), um das Spiegel-Feature für Baugruppen zu akzeptieren.

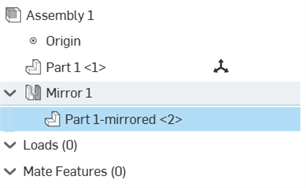

7. Das Spiegel-Feature für Baugruppen befindet sich in der Instanzenliste und kann erweitert werden, um darunter liegende Instanzen anzuzeigen:

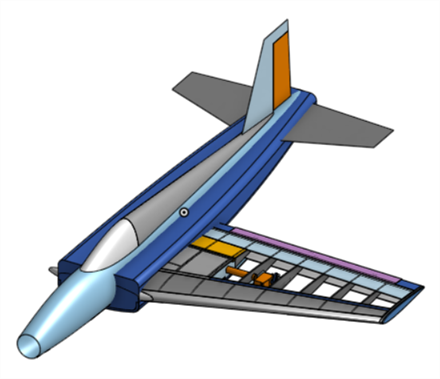

Für das folgende Verfahren wird ein Flugzeugmodell verwendet. Dabei wird mit dem Spiegel-Feature für Baugruppen die Struktur des linken Flügels kopiert und gespiegelt, um den rechten Flügel zu erstellen:

1. Klicken Sie auf das Symbol für das Spiegel-Feature für Baugruppen ().



2. Wählen Sie im Grafikbereich Zu spiegelnde Instanzen aus. Dabei kann es sich um eine beliebige Kombination von Bauteil-, Oberfläche- oder Unterbaugruppen-Instanzen handeln.

Im Allgemeinen ist es einfacher, Instanzen zum Spiegeln aus der Instanzenliste auszuwählen, insbesondere vollständige Unterbaugruppen. Durch die Querhervorhebung zwischen den Instanzen in der Liste und im Grafikbereich lässt sich sehen, welche Instanzen ausgewählt sind.

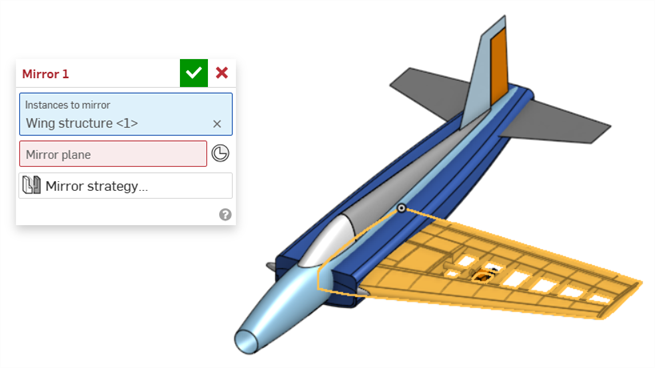

Da in diesem Beispiel der linke Flügel in einer Unterbaugruppe enthalten ist, muss als einzige Instanz die Unterbaugruppe Wing Structure (Flügelstruktur) in der Instanzenliste ausgewählt werden:



3. Klicken Sie in das Feld Spiegelebene und bewegen Sie dann den Mauszeiger über eine Ebene, Kante oder ebene Fläche im Grafikbereich, um automatisch die Auswahl einer impliziten Verknüpfungsverbindung zum Spiegeln zu aktivieren. Sie können auch eine beliebige explizite Verknüpfungsverbindung im Grafikbereich auswählen.

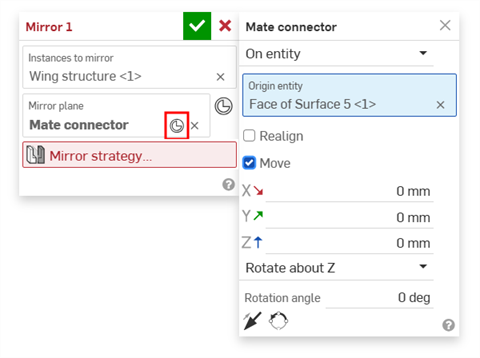

   Oder klicken Sie einfach auf das Symbol für Verknüpfungsverbindung (), um implizite Verknüpfungsverbindungen auszuwählen.

   Optional können Sie nach dem Auswählen einer Verknüpfungsverbindung im Feld Spiegelebene (siehe unten) auf das Symbol „Verknüpfungsverbindung“ klicken, um ein Dialogfenster zum Bearbeiten der Verknüpfungsverbindung zu öffnen:

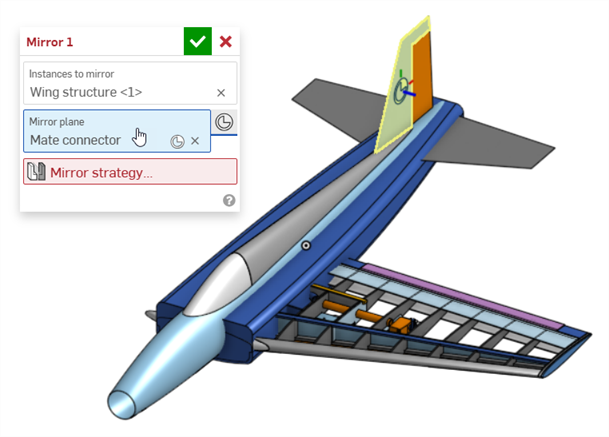

   In unserem Beispiel wird die Heckfläche ausgewählt, wodurch eine implizite Verknüpfungsverbindung entsteht, die für die Spiegelebene verwendet wird:

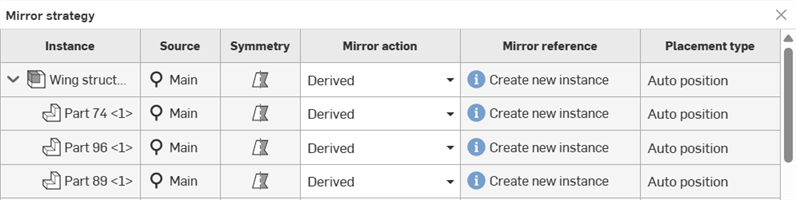

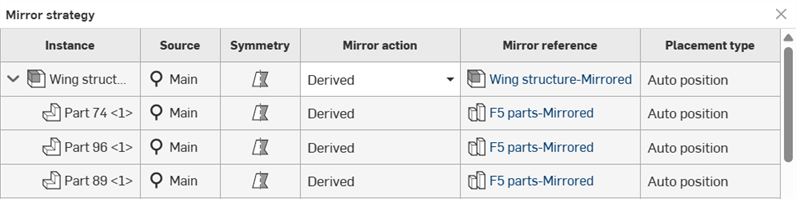

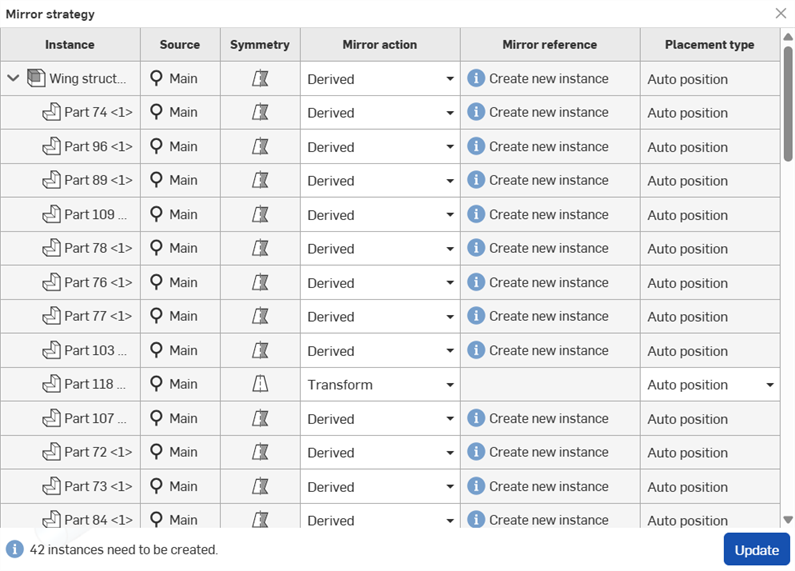

4. Klicken Sie auf das Feld Spiegelstrategie, um die Spiegelstrategie-Tabelle zu öffnen:



5. Überprüfen Sie die Instanzenliste und stellen Sie sicher, dass jede Instanz über den richtigen Spiegelvorgang verfügt. In den meisten Fällen eignet sich für symmetrische Bauteile die Transformieren-Methode, während asymmetrische Bauteile die Methode Abgeleitet verwenden sollten.

   Onshape tut sein Bestes, um für jede Instanz den passenden Spiegelvorgang zu ermitteln. Dies führt jedoch möglicherweise nicht immer zum gewünschten Ergebnis. Zum Beispiel kann eine Federinstanz auf „Abgeleitet“ gesetzt werden, obwohl das nicht erforderlich ist. Daher ist es wichtig, die Spiegelvorgänge für alle Instanzen in der Tabelle zu überprüfen.

   1. Wenn die gespiegelte Instanz in einem Part Studio im aktuellen Dokument existiert, wird sie für die neue Instanz verwendet:



   2. Wenn eine gespiegelte Instanz nicht existiert, wird ein Informationssymbol () angezeigt, dass eine neue Instanz benötigt wird:



6. Klicken Sie optional für jedes symmetrische Bauteil auf das Dropdown-Menü Platzierungsart, um eine alternative Platzierung für das gespiegelte Exemplar auszuwählen.

   Die Platzierungsart ermöglicht die Auswahl einer angenommenen Symmetrie-Ebene am Ursprung des Begrenzungsrahmen oder der Ebene. Zu den Optionen gehören: Automatisch positionieren (identisch mit Begrenzungsrahmen ZX), Begrenzungsrahmen XY, Begrenzungsrahmen YZ, Begrenzungsrahmen ZX, Ursprung XY, Ursprung YZ und Ursprung ZX.



   Platzierungsarten beim Spiegeln eines symmetrischen Bauteils: Automatisch/Begrenzungsrahmen ZX (oben links), Begrenzungsrahmen XY (oben rechts), Begrenzungsrahmen YZ (Mitte links), Ursprung XY (Mitte rechts), Ursprung YZ (unten links), Ursprung ZX (unten rechts).

7. Sobald jede Instanz in der Tabelle überprüft wurde, um sicherzustellen, dass der richtige Spiegelvorgang und die richtige Platzierungsart angewendet wurden, klicken Sie auf die Schaltfläche Aktualisieren. Die folgenden Aktionen werden der Reihe nach für alle fehlenden Referenzen in der Spiegeltabelle ausgeführt:

   1. Neue Bauteile werden aus dem Spiegelvorgang abgeleitet.

   2. Die Bauteile wurden gespiegelt.

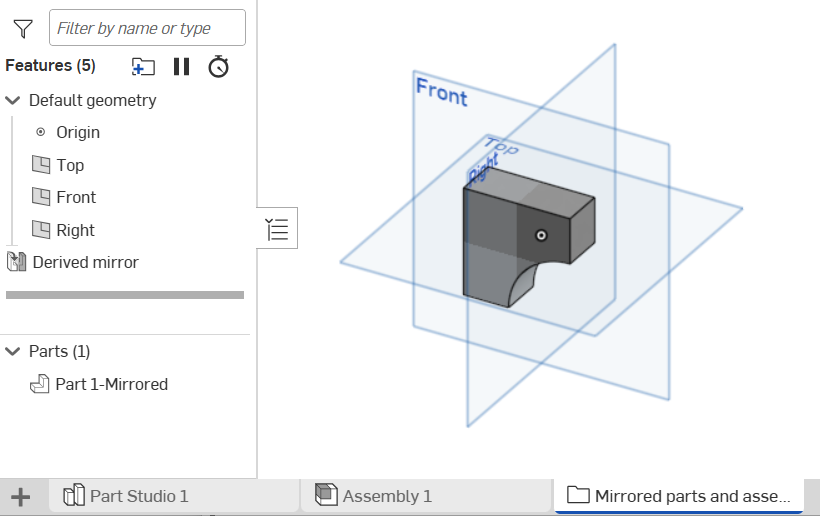

   3. Die Bauteile werden einer einzelnen Part-Studio-Registerkarte im aktuellen Dokument hinzugefügt.

   4. Diese Registerkarte befindet sich in einem gespiegelten Ordner mit dem Namen [Bauteilname]-Gespiegelt.

   5. Unter der Annahme, dass Bauteile für fehlende Referenzen in einer Unterbaugruppe erstellt werden, wird eine neue Baugruppe erstellt und dem Gespiegelt-Ordner mit dem Namen [Unterbaugruppen-Name]-Gespiegelt hinzugefügt.



   6. Parts and Assemblies created for missing references are inserted in the current Document's Assembly as instances under Mirror in the Instances list, and the derived Assembly and parts have -Mirrored applied as a suffix to their Name properties:



      Weitere Informationen finden Sie unter Abgeleitet.

8. Klicken Sie auf das Häkchen (), um das Spiegel-Feature für Baugruppen zu akzeptieren.

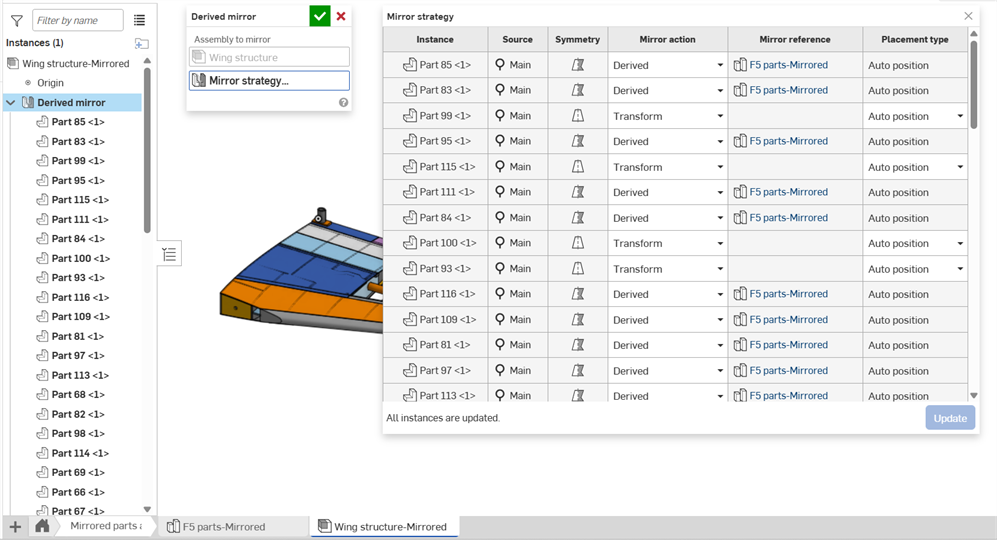

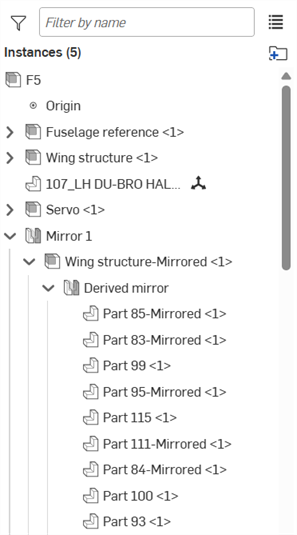

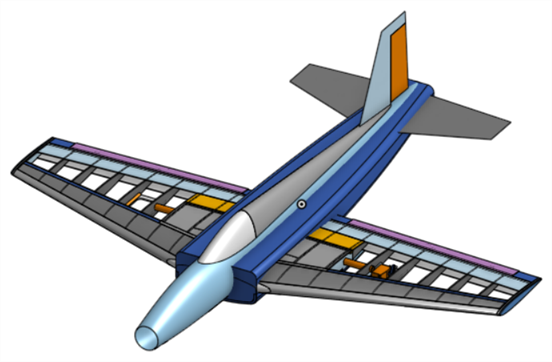

   Im Folgenden sehen Sie unser Beispiel mit beiden Flügelstrukturen. Die rechte Flügelstruktur besteht aus den Instanzen Mirror 1 > Wing structure-Mirrored <1> (Spiegel 1 > Flügelstruktur-Gespiegelt), die in der Abbildung oben gezeigt werden.

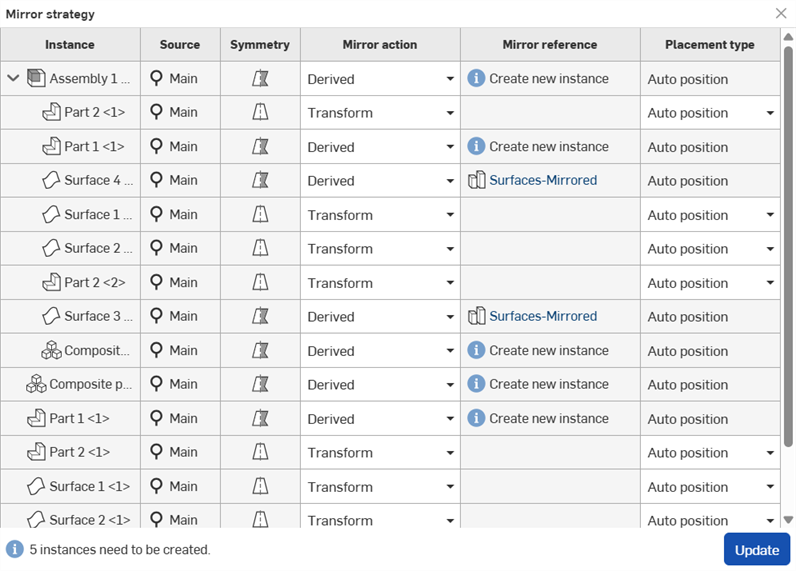

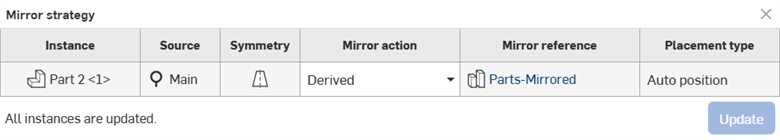

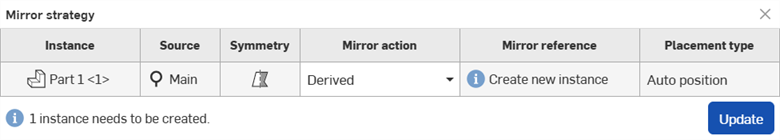

Die Spiegelstrategie-Tabelle enthält die folgenden Informationen:

• Instanz: nicht bearbeitbare Liste der Instanzen, die gespiegelt werden sollen

• Quelle: nicht bearbeitbare Liste der Instanzversion, die im Feld Zu spiegelnde Instanzen des Spiegel-Tools ausgewählt wurde

• Symmetrie: nicht bearbeitbare Liste der Symmetrie (oder Asymmetrie) jeder Instanz

• Spiegelvorgang: bestimmt die Methode, mit der jede Instanz gespiegelt wird:

  • Transformieren: Instanzen werden in der aktuellen Baugruppe kopiert und transformiert.

  • Abgeleitet: Erzeugt ein neues Bauteil, das aus der Spiegeloperation abgeleitet wurde. Das Bauteil wird gespiegelt und auf einer Part-Studio-Registerkarte in einem Ordner im aktuellen Dokument platziert. Dieses Bauteil wird dann in der aktuellen Baugruppe unter dem Spiegel-Feature für Baugruppen in der Instanzenliste als Instanz angelegt.

    Wenn das abgeleitete Bauteil oder die abgeleitete Baugruppe nicht existiert, wird in der Spalte Spiegelreferenz ein Fehler angezeigt. Klicken Sie auf die Schaltfläche Aktualisieren, um die fehlende Referenz zu erstellen. Dieses abgeleitete Part Studio bzw. die Baugruppe wird dann für das Spiegel-Feature für Baugruppen verwendet.

    Wenn das abgeleitete Bauteil oder die abgeleitete Unterbaugruppe keine aktuelle Version hat, wird vor dem Erstellen des abgeleiteten Bauteils bzw. der abgeleiteten Unterbaugruppe eine Version erstellt. Achtung: Beim Ableiten sehr vieler Bauteile und/oder Unterbaugruppen kann das zum Erstellen mehrerer neuer Versionen führen.

• Spiegelreferenz: für jede Instanz. Klicken Sie auf die Referenz, um sie in einer neuen Registerkarte zu öffnen. Wenn eine Referenz fehlt, wird ein Informationssymbol () angezeigt, dass eine neue Instanz erstellt werden muss.



  Die Gesamtzahl der Instanzen, die erstellt werden müssen, ist unten links im Dialogfenster aufgeführt. Um Fehler zu korrigieren, klicken Sie auf die Schaltfläche Aktualisieren, wodurch neue Instanzen erstellt werden.

• Platzierungsart: bestimmt die Position für die gespiegelte Instanz. Dafür wird eine angenommene Symmetrieebene am Ursprung des Begrenzungsrahmen oder der Ebene ausgewählt. Zu den Optionen gehören Automatische Position (identisch mit Begrenzungsrahmen ZX), Begrenzungsrahmen XY, Begrenzungsrahmen ZX, Ursprung XY, Ursprung YZ und Ursprung ZX.

• Aktualisieren: Mit dieser Schaltfläche werden neue Instanzen für alle Instanzen erstellt, für die Abgeleitet als Spiegelvorgang festgelegt ist. Wenn diese Schaltfläche gedrückt wird, werden die folgenden Aktionen nacheinander für jedes Tabellenelement ausgeführt, das eine neue Instanz benötigt:

  1. Neue Bauteile werden aus dem Spiegelvorgang abgeleitet.

  2. Die Bauteile wurden gespiegelt.

  3. Die Bauteile werden einer einzelnen Part-Studio-Registerkarte im aktuellen Dokument hinzugefügt.

  4. Diese Registerkarte befindet sich in einem gespiegelten Ordner mit dem Namen [Bauteilname]-Gespiegelt.

  5. Unter der Annahme, dass Bauteile für fehlende Referenzen in einer Unterbaugruppe erstellt werden, wird eine neue Baugruppe erstellt und dem Gespiegelt-Ordner mit dem Namen [Unterbaugruppen-Name]-Gespiegelt hinzugefügt.

  6. Bauteile und Baugruppen, die für fehlende Referenzen erstellt wurden, werden in der Variantenliste unter Spiegeln als Instanzen in die Baugruppe des aktuellen Dokuments eingefügt.

  Weitere Informationen finden Sie unter Abgeleitet.

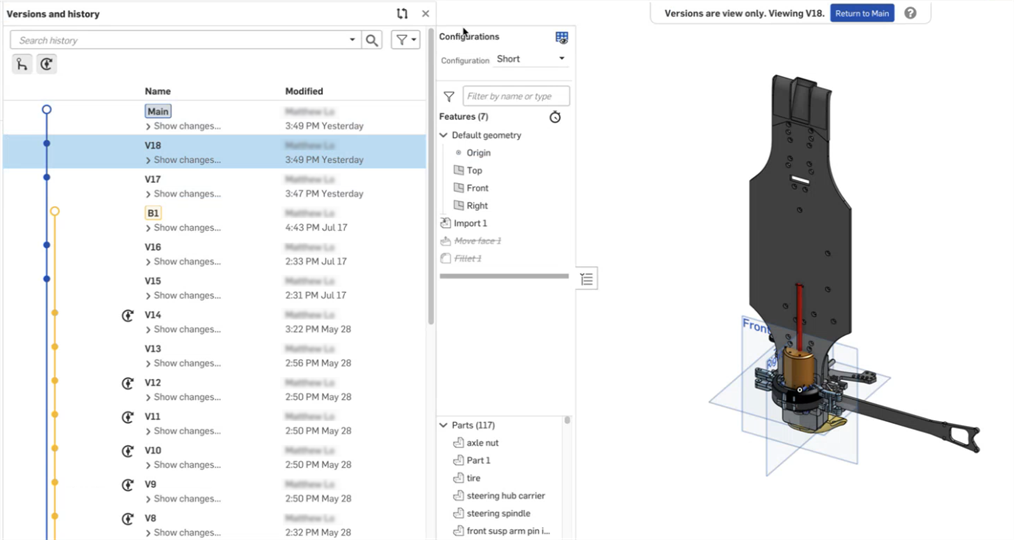

Je nach gespiegelten Instanzen lassen sich auch automatische Versionen der verknüpften und aktuellen Dokumente erstellen.

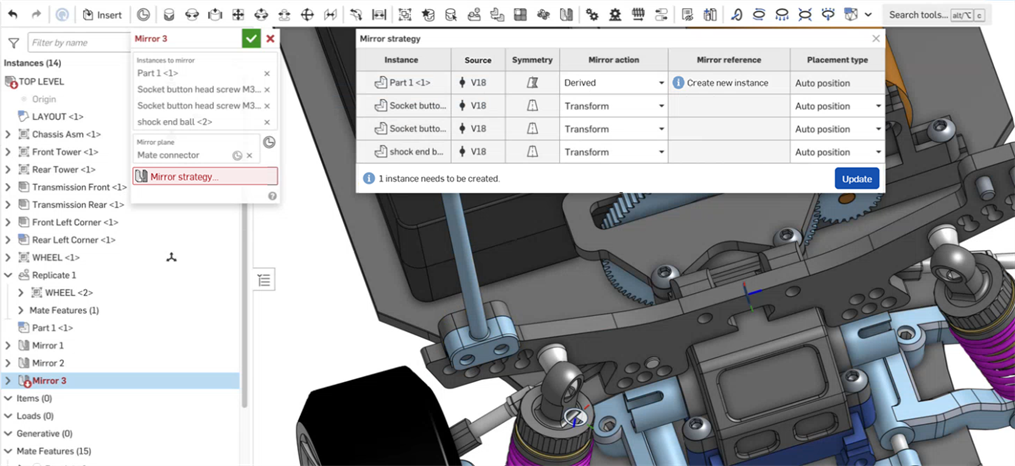

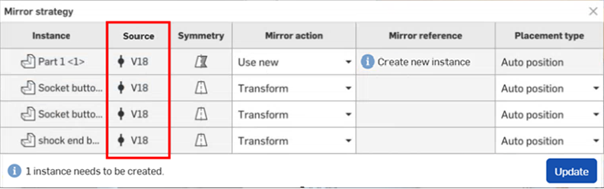

Dieses Beispiel zeigt einen Spiegel mit 4 versionierten Bauteilen. Das erste Bauteil (Part 1 <1>) ist asymmetrisch und erfordert eine neue Instanz. Die restlichen drei Bauteile sind symmetrisch und werden transformiert.

Ist das Bauteil oder die Unterbaugruppe, das gespiegelt wird, als versioniertes Bauteil im verknüpften Dokument vorhanden, geschieht Folgendes:

1. Aus dem verknüpften Dokument wird in dieser Version eine Instanz erstellt.

2. Das aktuelle Dokument verweist auf die verknüpfte Dokumentversion. Dies sehen Sie in der Spalte Quelle der Spiegelstrategie-Tabelle für jede Instanz:



   In der Spiegelstrategie-Tabelle wird die referenzierte Version für jede Instanz angezeigt.



   Das verlinkte Dokument für die Innensechskantschraube (zweite Instanz in der Spiegelstrategie-Tabelle oben) zeigt die Version (V18) an.

Wenn das Bauteil oder die Unterbaugruppeninstanz, das gespiegelt wird, eine verknüpfte Version ist und nicht existiert, wird das neu erstellte gespiegelte Bauteil oder die Unterbaugruppe beim Erstellen über die Schaltfläche Aktualisieren automatisch im verknüpften Dokument versioniert. Das aktuelle Dokument wird ebenfalls automatisch versioniert, sodass die Versionsstruktur erhalten bleibt. Folgendes passiert der Reihe nach:

1. Beim Spiegelvorgang wird ein neues Bauteil abgeleitet.

2. Das Bauteil wird gespiegelt.

3. Das Bauteil wird einer einzelnen Part Studio Studio-Registerkarte im verknüpften Dokument als abgeleitetes gespiegeltes Bauteil hinzugefügt, wobei der Name [Bauteilname]-Gespiegelt verwendet wird. Wenn es sich um eine Unterbaugruppe handelt, wird im verknüpften Dokument eine neue Baugruppe mit dem Namen [Unterbaugruppen-Name]-Gespiegelt erstellt.

4. Für das Bauteil im verknüpften Dokument wird eine automatische Version erstellt.



   Aktualisierung der erstellten Instanz für Part 1 <1> aus der obigen Spiegelstrategie-Tabelle. Die neue Part-Studio-Registerkarte (Part Studio1-Mirrored) wird im verknüpften Dokument erstellt und eine automatische Version wird angelegt (V2).

5. Das Bauteil wird einer einzelnen Part Studio Studio-Registerkarte im aktuellen Dokument hinzugefügt, wobei der Name [Bauteilname]-Gespiegelt verwendet wird. Wenn es sich um eine Unterbaugruppe handelt, wird im verknüpften Dokument eine neue Baugruppe mit dem Namen [Unterbaugruppen-Name]-Gespiegelt erstellt.

6. Das Bauteil oder die Baugruppe wird in der Instanzenliste als Instanz unter Spiegel-Feature in die Baugruppe des aktuellen Dokuments eingefügt.

7. Eine automatische Version wird im aktuellen Dokument erstellt.

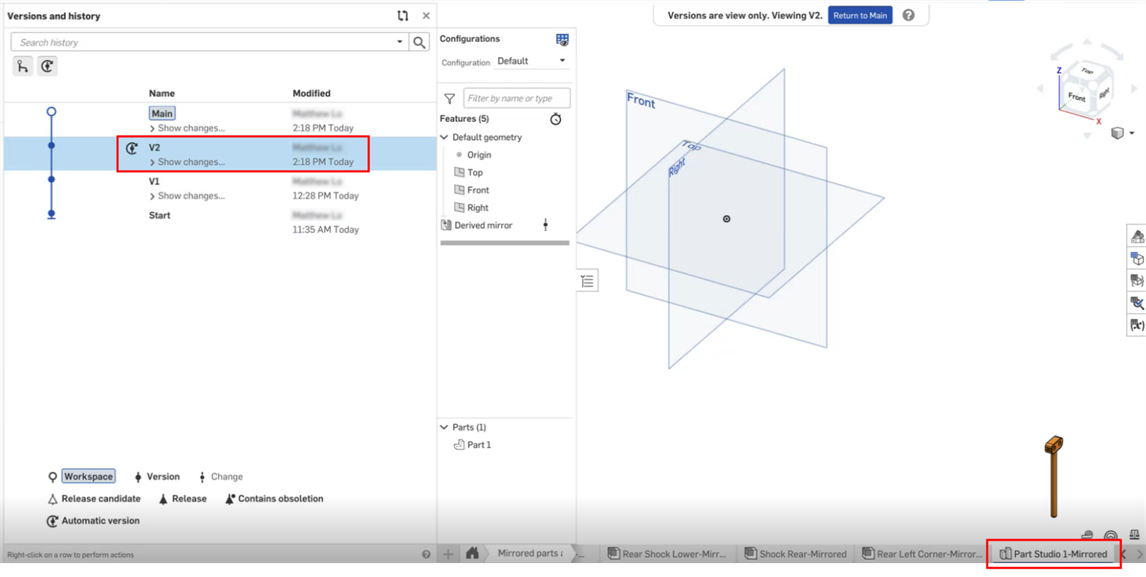

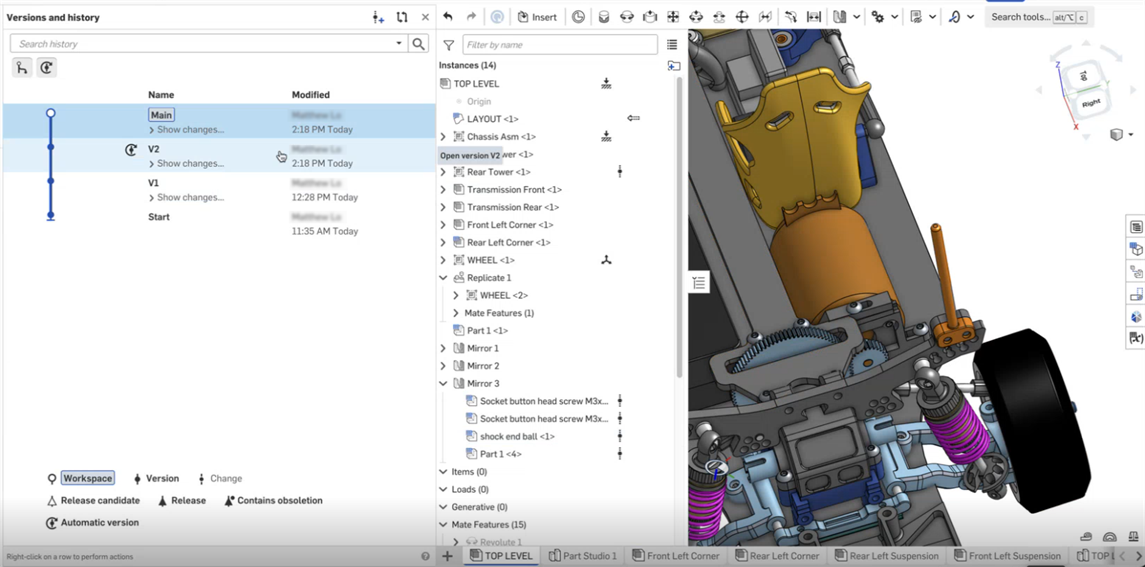

   Die automatische Version (V2), die im aktuellen Dokument erstellt wurde.

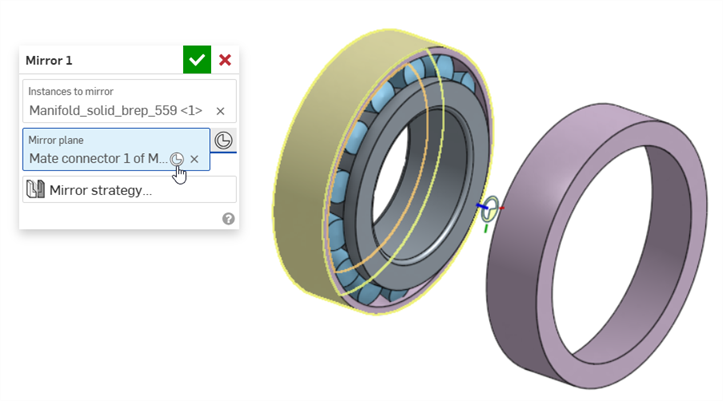

Symmetrisches Spiegel-Feature eines Bauteils oder einer Oberfläche (mit „Transformieren“ erstellt)

So spiegeln Sie ein symmetrisches Bauteil aus der Instanzenliste:

Unterbaugruppe spiegeln

So spiegeln Sie eine Unterbaugruppe aus der Instanzenliste. Dieses Spiegel-Feature verwendet die Verknüpfungsverbindung als Spiegelebene:

Gespiegelte Bewegung

Das Modell zeigt, wie Bewegung funktioniert, nachdem sie gespiegelt wurde. Umfasst die gespiegelte Unterbaugruppe eine Bewegung, wird diese Bewegung ebenfalls gespiegelt. Da Verknüpfungen jedoch nicht neu erstellt werden, bewegt sich die gespiegelte Unterbaugruppe nicht unabhängig, sondern folgt der Bewegung der Original-Unterbaugruppe:

Bitte beachten Sie bei der Verwendung des Spiegel-Feature für Baugruppen die folgenden wichtigen Informationen:

• Transformieren Sie keine Bauteile in einem gespiegelten Part Studio oder einer gespiegelten Baugruppe, da sich dadurch die Auflösungsposition des Spiegel-Features auf der obersten Ebene ändert.

• Es wird dringend empfohlen, nur vollständig beschränkte Unterbaugruppen zu spiegeln. Das Spiegeln unabhängiger Unterbaugruppen führt zu einer eingeschränkten Fähigkeit, Bauteile ohne Abhängigkeiten aufzulösen.

• Configurations are also mirrored with any part or subassembly that contains them. All configuration inputs are generated for the mirrored instances. The derived Part Studios and Assemblies' configuration tables and inputs are view only, and are referenced from the source Part Studio/Assembly. Configuration tables and inputs must be edited from their source Part Studio/Assembly tab.

• Wenn Bauteile und Unterbaugruppen mit dem abgeleiteten Spiegel-Feature erzeugt werden, werden sie wie alle anderen Bauteile und Baugruppen angezeigt. Die einzige Möglichkeit, sie von anderen Bauteilen und Baugruppen zu unterscheiden, ist das Suffix -Gespiegelt im Namen ihrer Registerkarte und das Spiegel-Feature „Abgeleitet“ in der Feature-Liste.

• Wenn Sie mit mehreren Personen an demselben Dokument zusammenarbeiten, müssen Sie sicherstellen, dass jeder weiß, dass diese automatischen Referenzen erstellt werden. Andernfalls können Sie möglicherweise in eine Konfliktsituation geraten, in der eine Person an einem Bauteil arbeitet, während eine andere Person es spiegelt.

• Wenn im Dialogfenster „Spiegelstrategie“ ein Informationssymbol im Feld Spiegelreferenz angezeigt wird, liegt das daran, dass es asymmetrische Instanzen gibt, bei denen Spiegelreferenzen fehlen. Weitere Informationen finden Sie unter Spiegelstrategie-Tabelle.

• Bauteile können außerhalb der Baugruppe existieren.

• Zusammengesetzte Bauteile können gespiegelt werden.

• Sie können einem Spiegel-Feature für Baugruppen Instanzen hinzufügen, nachdem es erstellt wurde.

• Wenn ein Original-Bauteil nach der Spiegelung von symmetrisch zu asymmetrisch (oder umgekehrt) geändert wird, wird die Symmetrie des Bauteils in der Spiegelstrategie-Tabelle aktualisiert. Der Spiegelvorgang wird jedoch nicht auf Abgeleitet (bzw. Transformieren) aktualisiert.

• Sie können die Spiegelstrategie-Tabelle von der gespiegelten Unterbaugruppe aus öffnen und den Spiegelvorgang sowie die Platzierung (für transformierte Instanzen) aktualisieren. Verwenden Sie die Referenz-Links des Spiegel-Features, um das entsprechende Part Studio in einer neuen Browser-Registerkarte zu öffnen.

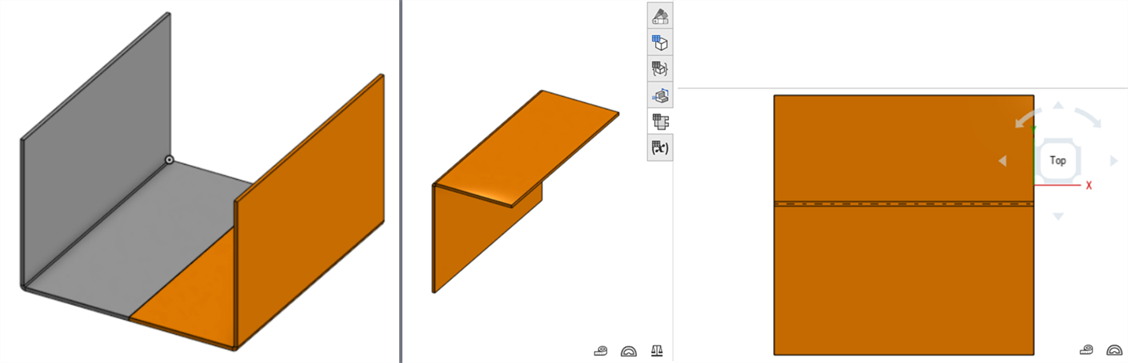

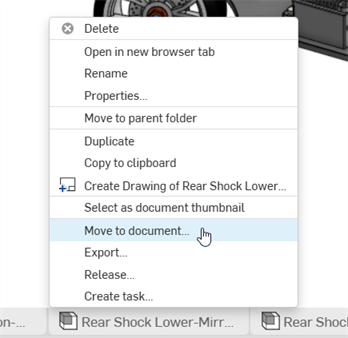

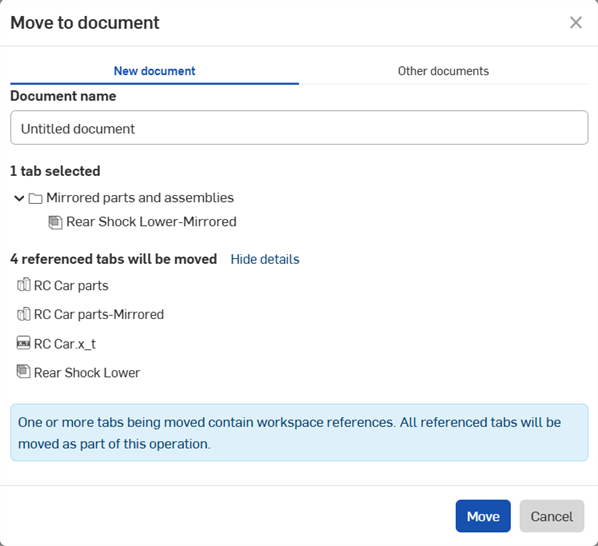

• Mit der Option In Dokument verschieben (Rechtsklick-Kontextmenü) lassen sich Bauteile aus jeder neuen gespiegelten Registerkarte herausnehmen. Die Registerkarte wird dann zusammen mit allen ihren referenzierten Registerkarten verschoben. Dadurch sind sowohl das ursprüngliche als auch das gespiegelte Bauteile inbegriffen:



• Wenn Sie das Freigabe-Management mit dem Spiegel-Feature für Baugruppen verwenden, wird empfohlen, zuerst alle Spiegelvorgänge durchzuführen, bevor Sie das fertige Modell freigeben.

• Beim Erstellen neuer Instanzen werden alle ursprünglichen Bauteil-Eigenschaften in den entsprechenden gespiegelten Bauteile dupliziert. Nach der Erstellung können Sie die Eigenschaften bearbeiten und ggf. aktualisieren.
