Verfügbar in: Skizzen

Skizzieren Sie eine Bezier-Kurve mit mehreren Punkten entlang des Steuerungspolygons der Bezier-Kurve. Die Bezier-Kurve folgt dem Verlauf ihres Steuerungspolygons.

Das Bezier-Skizzen-Tool ermöglicht das Zeichnen einer Bezier-Kurve mit mehreren Punkten entlang des Steuerungspolygons der Bezier-Kurve. Die Bezier-Kurve folgt dem Verlauf des Steuerungspolygons.

Klicken Sie auf das Skizzen-Feature in der Feature-Symbolleiste, um eine neue Skizze zu erstellen. Wählen Sie eine Ebene im Grafikbereich aus.

Wählen Sie das Bezier-Skizzen-Tool in der Skizzen-Symbolleiste aus. Klicken Sie auf eine Stelle im Grafikbereich, um den Startpunkt zu setzen. Klicken Sie auf weitere Punkte, um weitere Positionen entlang der Kurve festzulegen. Doppelklicken Sie auf eine Stelle, um den Endpunkt der Kurve zu erstellen.

Beim Erstellen von Bezier-Punkten wird auch ein kontrolliertes Polygon erstellt, dem die Bezier-Kurve folgt. Die Steuerpunkte können per Drag-und-Drop verschoben werden, da die Linien und Skizzen auch mit Zwangsbedingungen und Bemaßungen gesteuert werden können. Diese Kombination ergibt eine gut steuerbare Kurve.

  1. Klicken Sie auf Symbol „Skizzen-Bezier“.
  2. Klicken Sie, um zu beginnen. Klicken Sie erneut, um Punkte zu erstellen und doppelklicken Sie, um den Vorgang zu beenden.

Beispiel einer Bezier-Kurve

Beispiel für die Bezier-Kurve (blau), das Steuerungspolygon (schwarz) und die Steuerpunkte (weiße Kreise).

  1. Vergewissern Sie sich, dass das Skizzen-Tool für die Bezier-Kurve in der Skizzen-Symbolleiste abgewählt ist.
  2. Klicken und ziehen Sie einen beliebigen Steuerpunkt (weißer Punkt) entlang des Steuerungspolygons der Bézier-Kurve, um Anpassungen an der Kurve vorzunehmen.

Sie können die Bezier-Steuerpunkte mit Bemaßungen verwenden:

Bezier-Steuerpunkte in Verbindung mit Bemaßungen

Sie können Bezier-Steuerpunkte mit Zwangsbedingungen verwenden. Die beiden orange markierten Punkte in der unteren Abbildung sind z. B. vertikal an eine Zwangsbedingung geknüpft:

Bezier-Steuerpunkte in Verbindung mit Zwangsbedingungen

Das Trimmen einer Bezier-Kurve führt dazu, dass der getrimmte Teil entfernt wird. Der verbleibende Abschnitt der Kurve behält dabei die ursprüngliche Gradzahl und die Steuerpunkte bei:

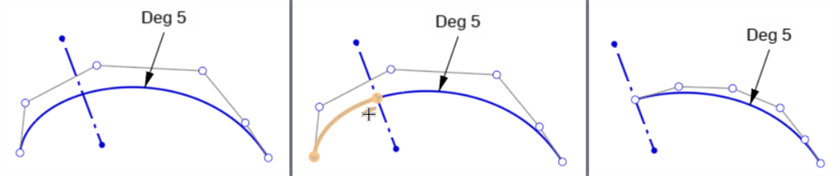

Bezier trimmen

Ursprüngliche Kurve (links), Trimmen an der Konstruktionslinie (Mitte), Ergebnis des Trimmens (rechts)

Beim Trennen einer Bezier-Kurve wird die ursprüngliche Kurve in zwei neue Kurven auf beiden Seiten des Trennpunkts geteilt. Jede Kurve hat dieselbe Anzahl von Grad und Steuerpunkten. Form und Länge der ursprünglichen Kurve bleiben gleich.

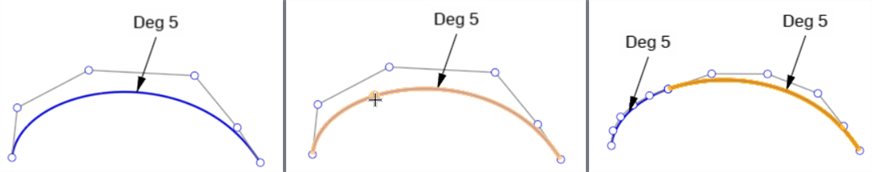

Bezier trennen

Ursprüngliche Kurve (links), Trennen der Kurve (Mitte), Ergebnis der Teilung (rechts)

Beide neuen Kurven sind deckungsgleich. Wenn Sie eine Kurve bewegen, bewegt sich auch die andere. Die Steuerpunkte für jede Kurve sind jedoch unabhängig voneinander.

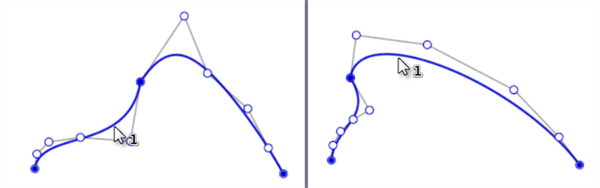

Bezier trennen

Wenn Sie eine der Kurven bewegen, werden beide bewegt, da sie am Trennpunkt deckungsgleich sind.

  • Eine Bezier-Kurve kann kein geschlossener Kurvenzug sein (der erste Steuerpunkt ist mit dem letzten Steuerpunkt verbunden). Verwenden Sie das Spline-Tool, um einen geschlossenen Kurvenzug zu erstellen.
  • Mit dem Tool Spline-Steuerpunkt können Sie weitere Steuerpunkte hinzufügen.
  • Visualize the curvature in more detail with the Curve/surface analysis context menu command:

    Krümmung mit einer Bezier-Kurve visualisieren

  • Verwenden Sie das Rechtsklick-Kontextmenü > Bézier beenden, um die Béziererstellung zu verlassen. Dadurch wird die aktuelle Bézierkurve entfernt:

    Kontextmenü-Option zum Beenden der Bézierfunktion

  • Bearbeiten Sie den Grad eines Bézier-Skizzenelements, indem Sie auf den Grad doppelklicken, um das Feld zu aktivieren. Geben Sie dann die bevorzugte Gradzahl ein und bestätigen Sie die Eingabe mit der Eingabetaste auf Ihrer Tastatur. (Der maximale Grad der erzeugten Bézier-Kurven ist 15.)
