Verfügbar in: Zeichnungen

Die MBD-Statuspalette listet die modellbasierten Definitionsdaten (Beschriftungen und Bemaßungen) des eingefügten Bauteils auf, die in der Zeichnung nicht sichtbar sind. Wurden sichtbare Daten aus einer Zeichenansicht gelöscht, finden Sie sie auch in diesem Bereich. Sie können dann festlegen, dass diese Daten erneut angezeigt werden.

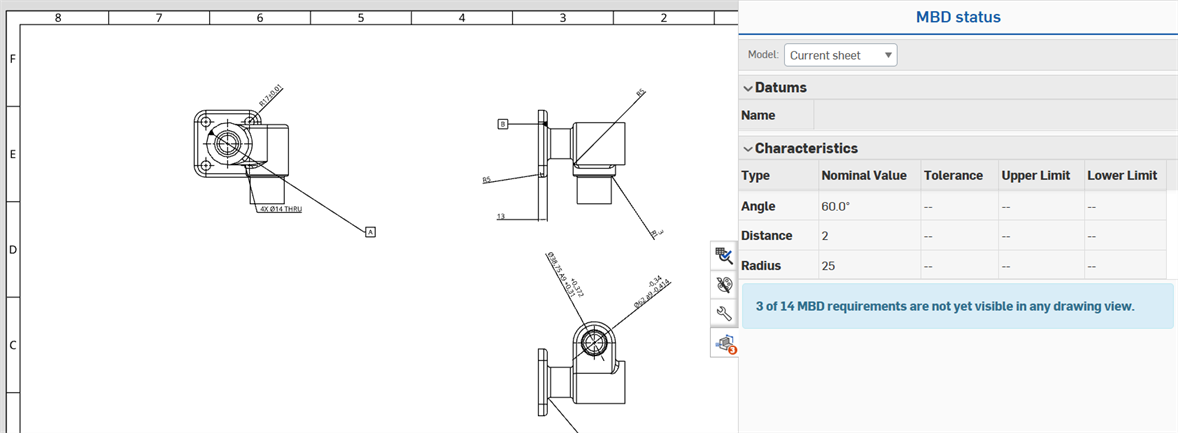

Die Abbildung unten zeigt das MBD-Statussymbol (), das sich auf der rechten Seite des Zeichnungsfensters befindet. Klicken Sie auf dieses Symbol, um die Palette zu öffnen:

Zugriff auf die MBD-Statuspalette MBD-Statuspalette

Im Folgenden werden die Elemente der MDB-Status-Benutzeroberfläche erklärt:

  • Modell: Es hängt vom Modell ab, welche fehlenden Anmerkungen in den Palettentabellen angezeigt werden

    • Aktuelles Blatt: Fehlende Anmerkungen beziehen sich nur auf das aktuelle Blatt und die Bauteile oder Daten, die für dieses Blatt relevant sind.

    • Alle Modelle: Fehlende Anmerkungen gelten für alle Bauteile/Modelle im Dokument und sind nicht auf das aktuelle Blatt beschränkt, sodass eine breitere Referenz oder Auswahl möglich ist.

    • Bauteil: Fehlende Anmerkungen beziehen sich auf ein bestimmtes Bauteil in der Zeichenansicht mit isolierter Darstellung dieser Bauteildaten.

  • Bezugspunkttabelle: listet alle fehlenden Bezugspunkte für das gewählte Modell auf. Weitere Informationen finden Sie in der Prüftabelle.

  • Merkmalstabelle: listet alle fehlenden Merkmale (Beschriftungen) für das ausgewählte Modell auf. Weitere Informationen finden Sie in der Prüftabelle.

Zeichnungen können für mehrere Bauteile in einem Part Studio erstellt werden, wobei jedes Blatt auf ein bestimmtes Bauteil und dessen fehlende MBD-Daten referenziert.

Wenn Ansichten in die Zeichnung eingefügt werden, gibt es möglicherweise MBD-Daten zu anderen Ansichten, die als im Panel fehlend gelten. In solchen Fällen sehen Sie ein rotes Kennzeichen beim MBD-Statuspalettensymbol, das die Anzahl der fehlenden Referenzen (Beschriftungen oder Bemaßungen) anzeigt:

Symbol für die MBD-Statuspalette mit fehlenden Referenzen

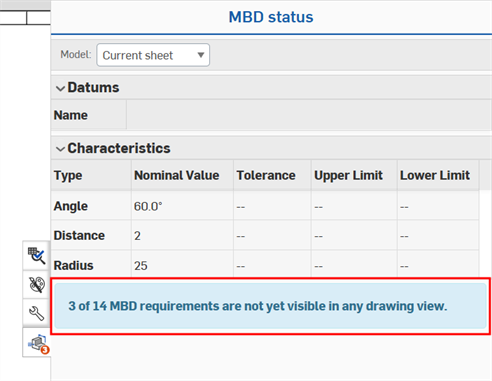

In der Palette zeigt eine blaue Meldung unter den Tabellen an, wie viele Referenzen für das eingefügte Bauteil fehlen:

Symbol für die MBD-Statuspalette mit fehlenden Referenzen

Wenn eine Referenz nicht sichtbar ist, können Sie zurück zum Modell wechseln, um dessen Position zu bestimmen und zu entscheiden, wie es in der Zeichnung angezeigt werden soll, z. B. durch Erstellen einer Schnitt-, Hilfs- oder Ausschnittansicht.

Wenn alle MBD-Daten in den Zeichnungsansichten vorhanden sind, hat das MBD-Statuspalettensymbol ein Häkchen:

Häkchen

Gelöschte Beschriftungen und Bemaßungen

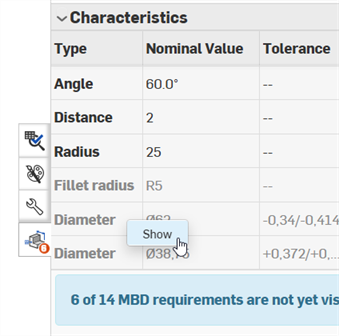

Wenn Sie eine Referenz (Beschriftung oder Bemaßung) in der Zeichenansicht löschen, wird ihre Referenz in der Tabelle ausgegraut. Wenn Sie auf die Zeile rechtsklicken und „Anzeigen“ auswählen, wird sie in der Zeichenansicht wiederhergestellt:

Eine gelöschte Referenz wird angezeigt
