Zeichnung: Bemaßung kürzen
Verfügbar in: Zeichnungen
Tastaturbefehl: Umschalttaste+h
Fügen Sie eine verkürzte Bemaßung auf einer Silhouettenkante oder auf einer Mittellinie und einer Bogen- oder Kreiskante ein, um in einer Zeichnung einen halben Durchmesser zu bemaßen. Eine verkürzte Bemaßung zeigt nur eine Maßhilfslinie und einen Pfeil statt zwei und wird häufig in Schnitt - und Detail-Ansichten verwendet.
- Öffnen Sie in der Zeichnen-Symbolleiste die Dropdown-Liste „Bemaßung“ und und klicken Sie auf das Symbol für Bemaßung kürzen (
). - Wählen Sie die Silhouettenkante eines zylindrischen Elements oder eine Mittellinie und dann eine Bogen- oder Kreiskante aus.
- Ziehen Sie, um die Bemaßung zu platzieren. Klicken Sie dann, um sie festzulegen.

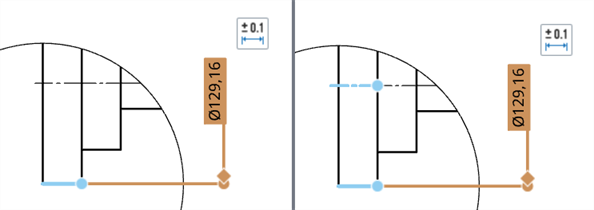

Bemaßung kürzen: von der Silhouettenkante eines Zylinders (links) und von einer Mittellinie und einer Kreiskante (rechts)
Der Befehl „Durchmesserbemaßung“ ist unverändert. Damit lassen sich weiterhin reguläre und verkürzte Bemaßungen erstellen. Siehe Durchmesserabmessung.
Wenn Sie eine verkürzte Bemaßung ziehen, die aus einer Mittellinie und einem Bogen oder Kreis erstellt wurde, können Sie sie am Min.- oder Max.-Punkt der Kante ausrichten.
Verkürzte in direkte Bemaßungen und umgekehrt umwandeln
-

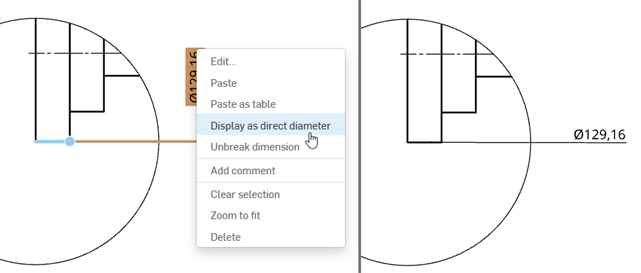

Rechtsklicken Sie auf die Bemaßung und wählen Sie Als Direktdurchmesser anzeigen aus.
-
Gehört die verkürzte Bemaßung zur Kante eines zylindrischen Feature, wird darauf der direkte Durchmesser angezeigt. Der gemessene Wert bleibt unverändert.
-
Verläuft die verkürzte Bemaßung von einer Mittellinie bis zu einer Bogen- oder Kreiskante, wird der gemessene Wert zusätzlich zur Anzeige von Maßhilfslinien und Pfeilen aktualisiert.
-
-
Um dies wieder zurück umzuwandeln, rechtsklicken Sie auf die Bemaßung und wählen Als verkürzten Durchmesser anzeigen aus.
Bemaßung umkehren

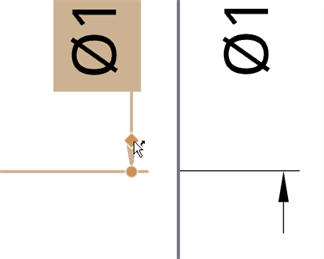

Um die verkürzte Bemaßung auf die gegenüberliegende Seite der Maßhilfslinie umzukehren, bewegen Sie den Mauszeiger über den Griffpunkte. Wenn Sie den Umkehrpfeil am Mauszeiger sehen, klicken Sie mit der linken Maustaste. Klicken Sie erneut mit der linken Maustaste, um auf die ursprüngliche Seite der Maßhilfslinie zurückzukehren:
