修復

從「版本與歷程」面板中使用「在修復中檢視」：

1. 開啟有衍生特徵或任何其他斷開參考的 Part Studio。

2. 按一下「版本與歷程」圖示 () 來開啟「版本與歷程」面板。

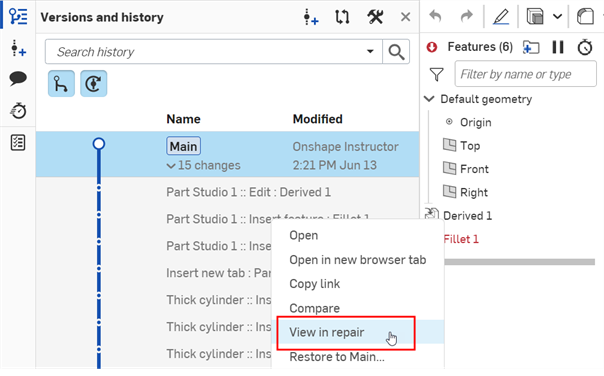

3. 在您要修復發生處的變更上按右鍵，然後選擇 [在修復中檢視]。

   Alternately, click the Repair icon () on the Versions and history panel toolbar, then select the history change. This must be a change where no references were broken (the last known good state). Usually this is the history change immediately before the references broke.

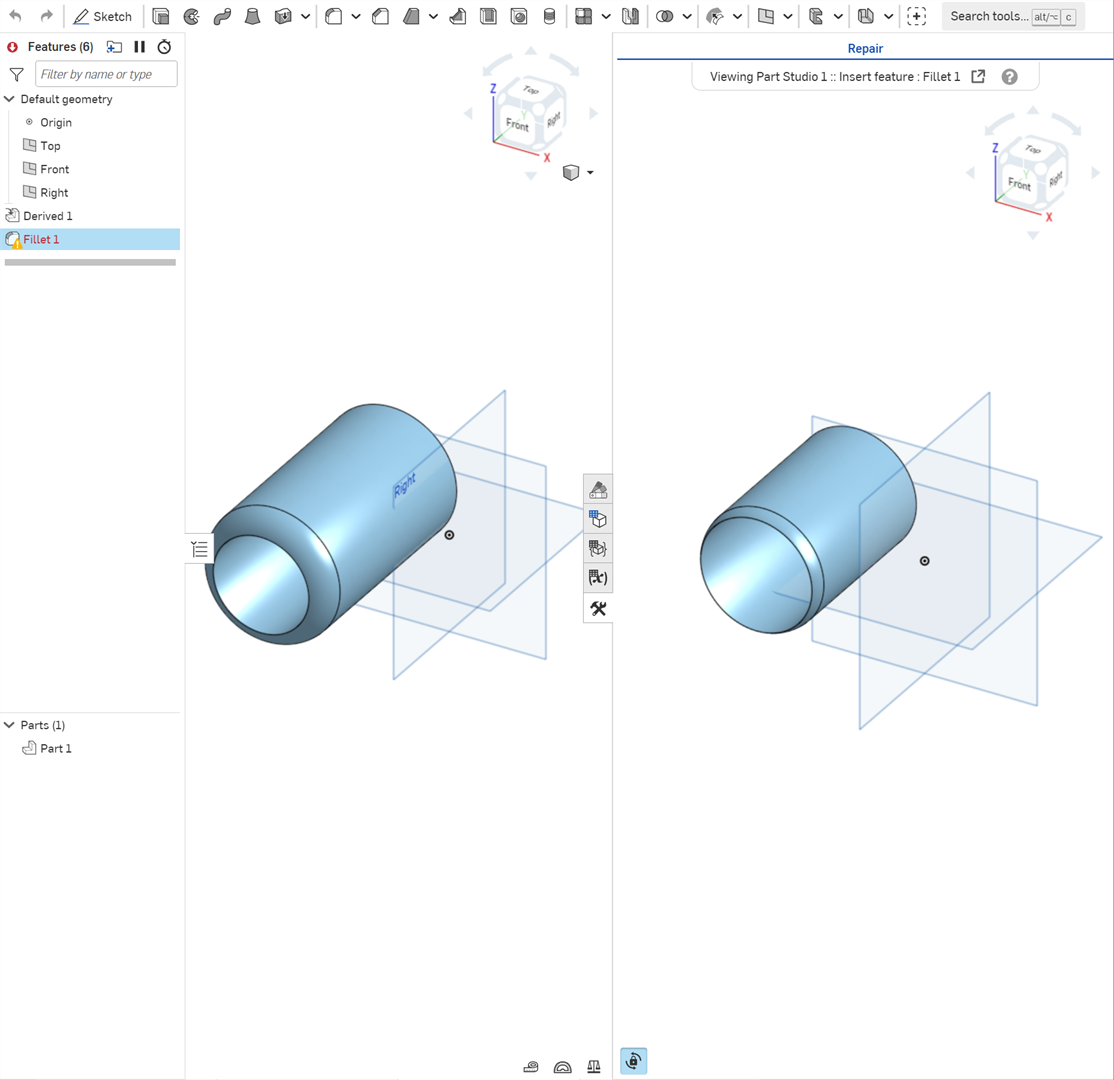

4. 修復面板開啟與 Part Studio 並排，目前的 Part Studio 在左邊，右邊則是「修復」面板，其中會有基礎參考：

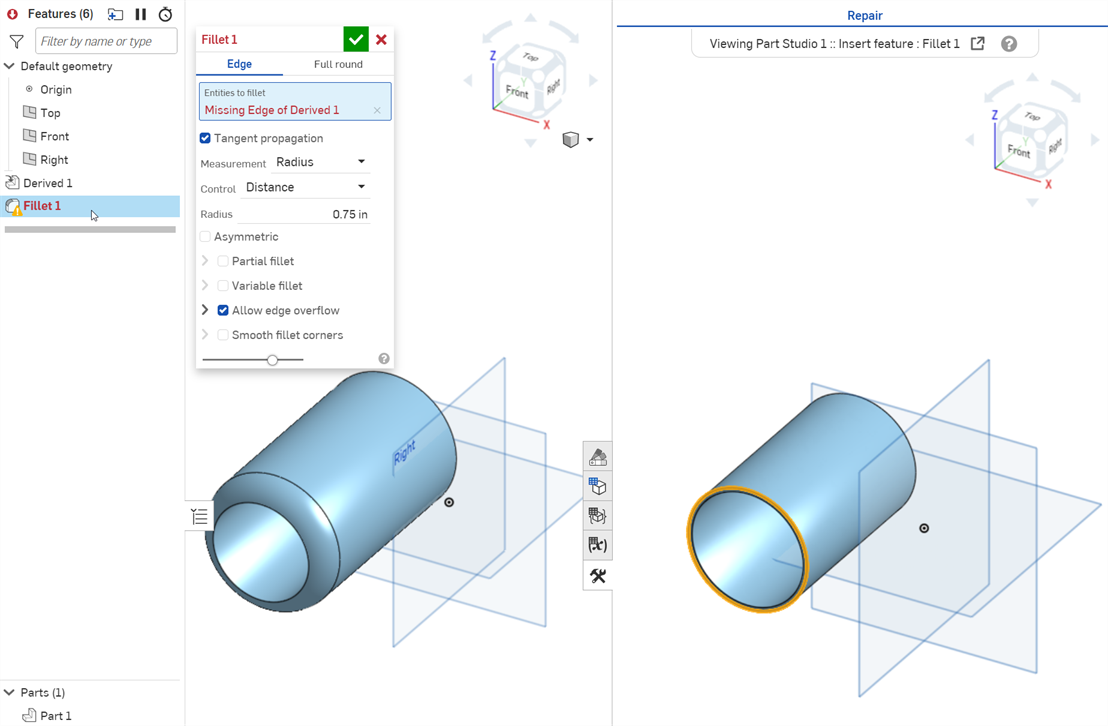

5. 一次開啟與修復一個特徵。當您在 Part Studio (左邊) 中修復時，Part Studio 與「修復」面板 (右邊) 會同步並前後一起更新。將游標移動至 Part Studio 中斷開的參考上暫留，同時會在「修復」面板(其中參考指向斷開之前) 中強調顯示該參考 。



6. 在 Part Studio 中進行修復，直到沒有任何斷開的參考為止。



7. 按一下修復面板圖示 () 來關閉「修復」面板。

若要從特徵的最後一個健全時刻修復：

1. 開啟有衍生特徵或任何其他斷開參考的 Part Studio。

2. 可以：

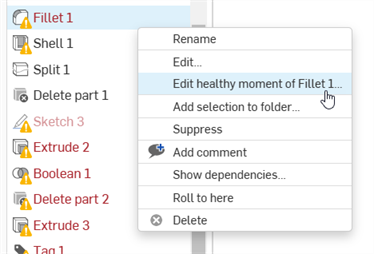

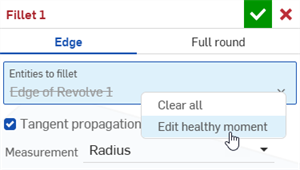

   1. 在有斷開參考的特徵上按右鍵，然後從環境選單中選擇編輯 [特徵] 的健全時刻：



   2. 在有斷開參考的特徵上連按兩下，接著在斷開參考上按右鍵，然後從環境選單中選擇編輯健全時刻：

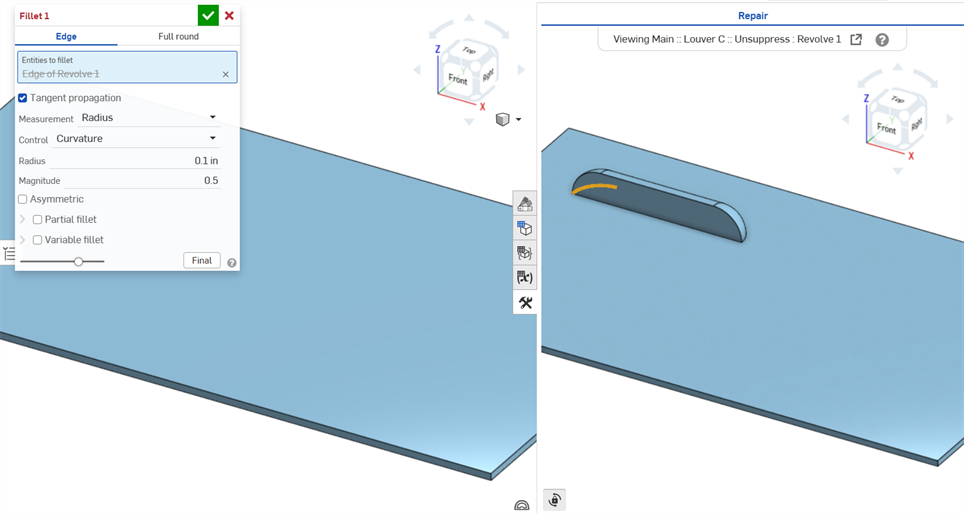

3. 修復面板開啟，會與在左邊的目前 Part Studio 並排，Part Studio 的最後一個健全時刻與特徵會在右邊的「修復」面板ˋ中：



4. 在 Part Studio (左邊) 中修復特徵的斷開參考。當您修復時，Part Studio 與「修復」面板 (右邊) 會同步並前後一起更新。將游標移動至 Part Studio 中斷開的參考上暫留，同時會在「修復」面板 (其中參考指向斷開之前) 中強調顯示該參考 。

5. 按一下修復面板圖示 () 來關閉「修復」面板。

在特徵有某些斷開參考但並未失敗的情況下，無法使用「編輯最後的健全時刻」。例如，如果在「擠出」對話方塊中有多個遺失的要擠出面或草圖區域，您仍可以透過「版本與歷程」面板存取修復管理員。

影片範例

影片字幕

Replace reference is used with the Repair panel to update and propagate references to their dependents.

Open the Versions and history panel. Click the Repair icon, and select a history entry that shows the reference before it was broken.

In the Features list, edit the feature with the broken reference.

When multiple features in the list have errors, it is best practice to resolve them starting from the top and working your way down.

Hover over the field containing a broken reference, and click the Replace reference icon.

Select a replacement either in the Features list or the graphics area.

Keep Propagate changes checked to push the new reference downstream to all features.

Accept the Replace reference to continue making edits in the sketch or feature.

Accept the sketch or feature to save the replacement and exit.

當特徵因為斷開的參考而失敗時，使用這個參考的所有下游特徵也會失敗。「取代參考」可讓您在使用參考的第一個特徵中取代參考，然後讓這個新參考傳遞至下游所有使用這個參考的失敗特徵中。要能夠成功執行，必須要能夠在「修復」面板中存取模型先前的健全時刻之一。

1. 開啟「修復」面板，可以從版本與歷程面板，或從特徵環境選單的編輯健全時刻中開啟。

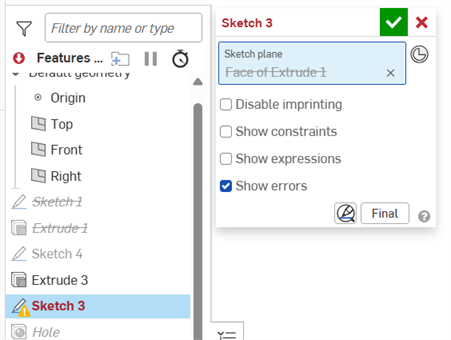

2. 在「特徵」清單中有失敗參考的特徵上連按兩下來開啟它 (如果尚未開啟的話)：



假定在「特徵」清單中有多個失敗的特徵，雖然不是強制性的要開啟最上方的第一個特徵來開始，但會建議從上到下依序修復特徵。

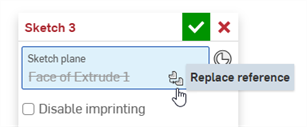

3. 按一下下方中第一個圖片所示的取代參考圖示 ()。「取代參考」對話方塊開啟 (下方第二個圖片)：



4. 在「特徵」清單或圖形區域中選擇要取代的參考。

5. 保持核取傳遞衍生變更來在所有下游的特徵 (列在唯讀的傳遞衍生變更至特徵欄位中) 中更新新的參考。如果您只要在這個草圖或特徵中取代這個參考，則請取消核取。

6. 按一下核取記號圖示 () 來接受新的參考。



7. 參考會在草圖或特徵對話方塊中更新。按一下核取記號 () 來關閉這個對話方塊。



在於步驟 Step 5 中置換參考之後，直接按一下草圖或特徵對話方塊中的核取記號 () 來同時一次關閉兩個對話方塊。

範例

下方是一個衍生鑄造模型的範例。衍生的 Casting-1 會被 Casting-2 所取代。遵循下方的步驟操作來取代失敗的特徵以進行修復，然後系統會將被取代的特徵傳遞至下游以修復其他的失敗特徵 (使用被取代特徵做為參考)。

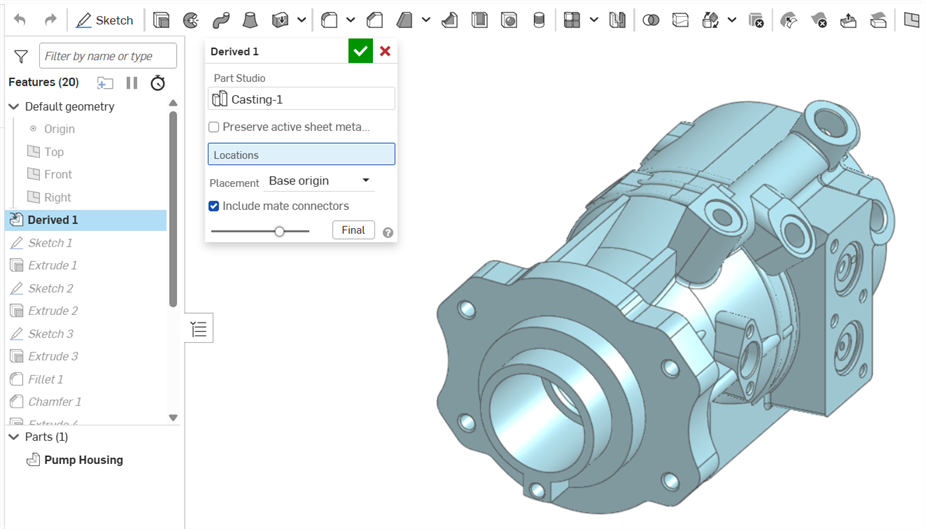

1. 連按兩下來開啟 Derived 1 特徵：

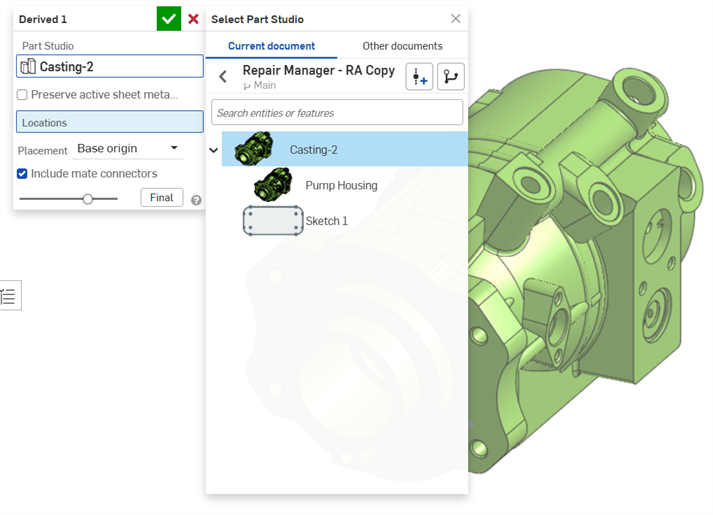

2. 按一下 Part Studio Casting-1 欄位來開啟「選擇 Part Studio」對話方塊。找出並選擇 Casting-2 模型來用做為衍生特徵中模型置換：

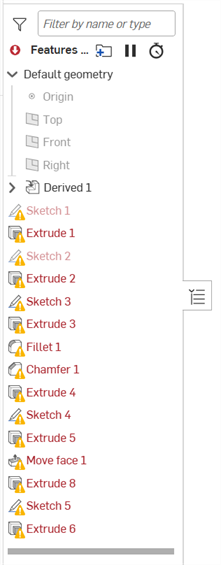

   取代衍生模型會導致在「特徵」清單中數個特徵的失敗。



3. 在第一個失敗的 Sketch 1 特徵上連按兩下來開啟它。

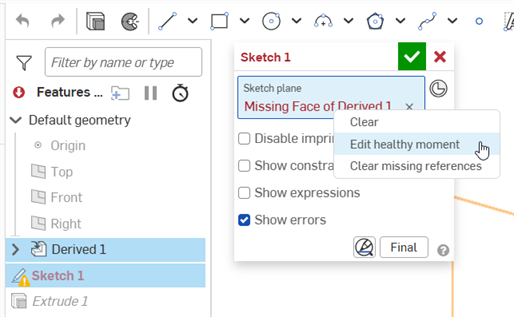

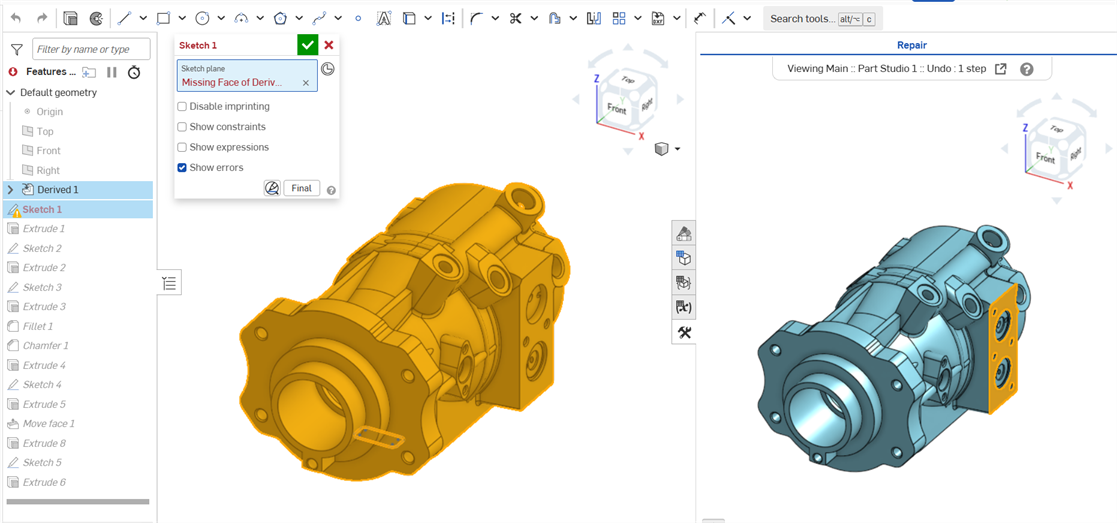

4. 按右鍵並選擇編輯健全時刻 (下方第一個圖片) 來在健全時刻點上開啟「修復」面板，然後在其中進行修復 (下方第二個圖片)。

   另一種方法是，開啟版本與歷程面板並找出模型健全時的一個變更 (在取代衍生模型之前)。接著在變更上按右鍵並從環境選單中選擇在修復中檢視。詳細資訊請參考步驟：從「版本與歷程」面板中的修復 。

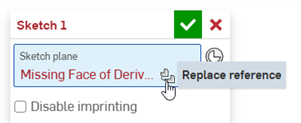

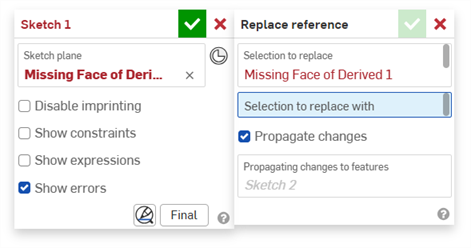

5. 移動游標至草圖平面欄位右下角暫留以顯示取代參考按鈕 (下方第一個圖片)。按一下來開啟「取代參考」對話方塊 (下方第二個圖片)：

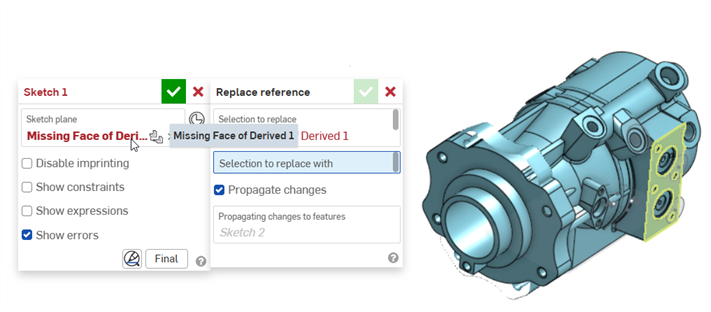

6. 移動游標至草圖對話方塊中的草圖平面參考中暫留，以在右側的「修復」面板中強調顯示有問題的參考：

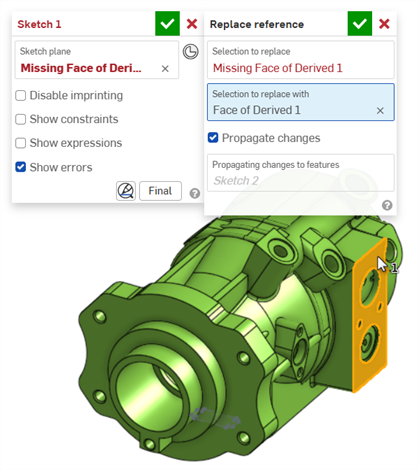

7. 在左側的 Part Studio 模型中選擇新的置換項，請確定核取了傳遞衍生變更：

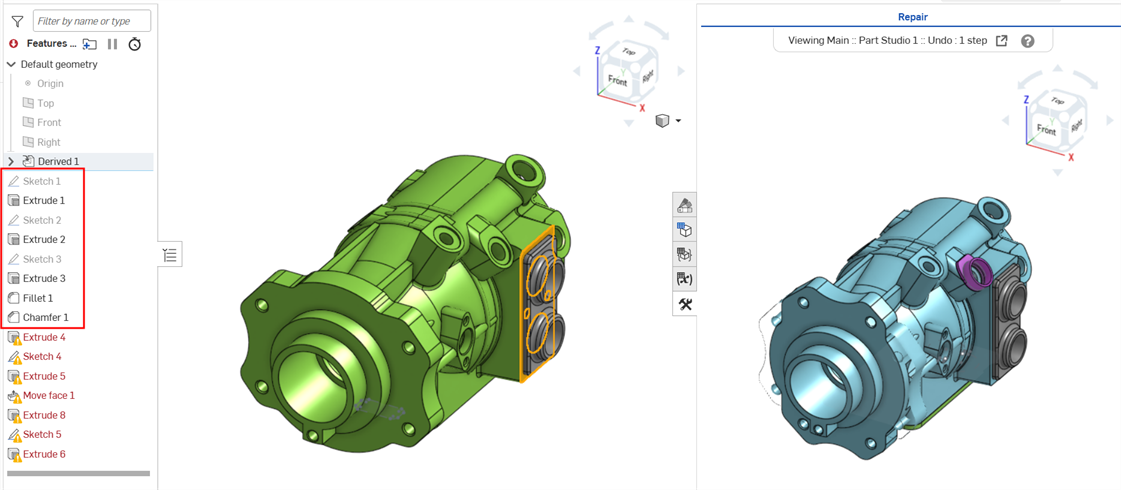

8. 按一下草圖對話方塊中的核取記號 () 來同時一次關閉兩個對話方塊。系統會將被取代的面向下傳遞，以更正在「特徵」清單中其他的特徵失敗。繼續此過程直到所有的特徵都再次健全。



注意

• 「修復」面板必須是開啟與啟用的才能置換參考。

• 每個操作僅能置換 1 個參考 (1 對 1 取代)。並不支援多個參考的置換 (1 對多、多對 1，或多對多)。

• 如果使用「版本與歷程」面板來開啟「修復」面板，參考的傳遞是完全取決於所選的變更，並用做為修復的基礎。

  • 如果所選的變更與用做為修復的基礎不是健全的，會有一個藍色的通知出現，建議您選擇一個不同的健全變更。

• 選擇編輯健全時刻來存取「修復」面板可能無法總是找到執行修復的最佳時刻。如果在將版本用作修復基礎之前還原了版本，則可能會發生這種狀況。

• 目前不支援下列的情況：

  • 取代隱含和明確的結合連接器

  • 關聯中的參考

  • 外部草圖參考

  • 如果在建構模型的過程中，一個特徵建立了來自單一參考的多個參考，則無法再傳遞衍生這些參考。

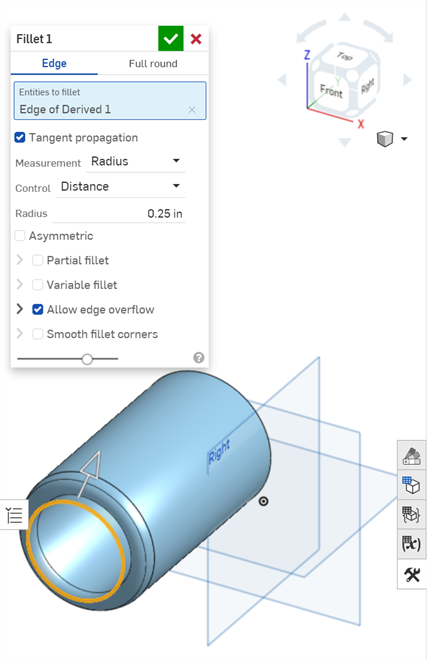

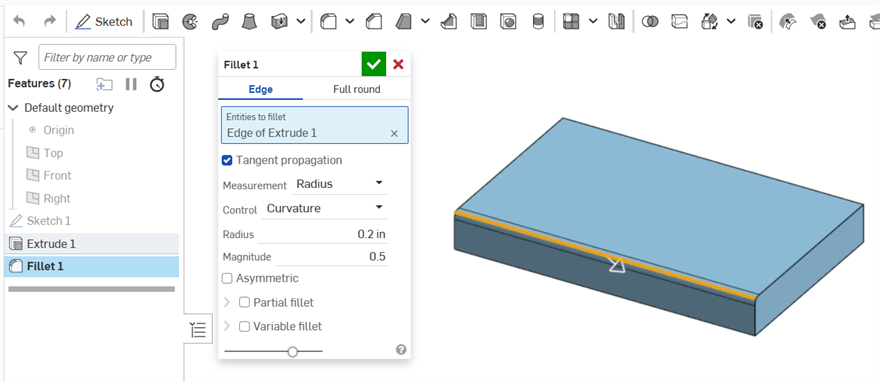

    例如，套用了一個「圓角」特徵到模型的邊線上：

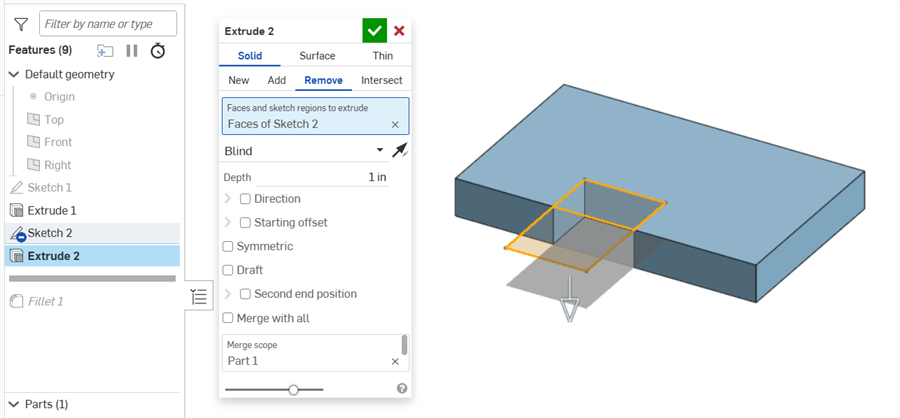

    將回溯控制棒移動到圓角之前。一個擠出沿圓角邊從模型中移除材料：

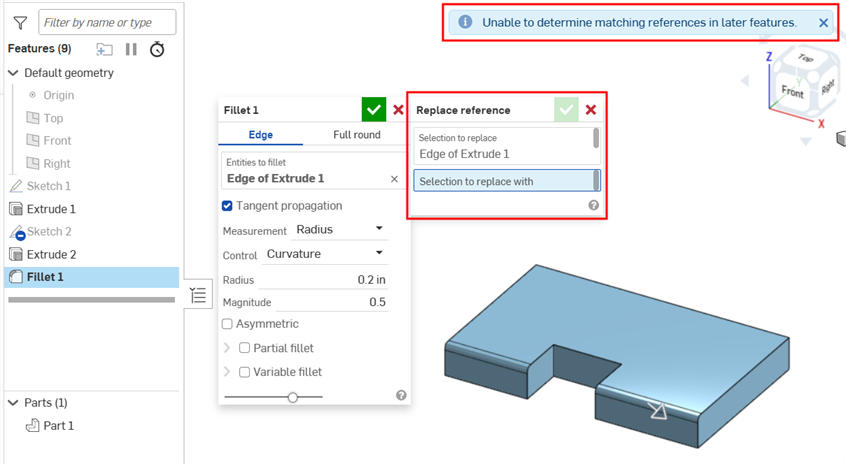

    將回溯控制棒移動到「圓角」特徵之下。模型現在有 2 個由單一「圓角」選擇建立的圓角邊。當嘗試要在「圓角」對話方塊的要圓角的圖元欄位中置換參考時，「取代參考」對話方塊不會顯示置換可傳遞至的任何特徵，並會有一個通知顯示，表示無法決定相配的參考。



在「修復」面板的空白處按右鍵以顯示有下列選項的環境選單：

• 縮放至適當比例 (快速鍵：f，連按兩下滾輪) - 選擇這個指令或使用快速鍵來將整個模型縮放至適當的大小。縮放會在 Part Studio 與「修復」面板間同步；兩個視圖會前後一起縮放。

• 等角 (快速鍵：shift+7) - 以有角度的等角視顯示模型。等角視會在 Part Studio 與「修復」面板間同步；兩個視圖會前後一起移動。

• 可以在任何歷程時間點上存取「在修復中檢視」。如果在某一歷程時間點上使用「在修復中檢視」沒有達到預期的結果，請嘗試從版本歷程中的不同時間點存取「在修復中檢視」。

• 在 Part Studio 中使用回溯控制棒同時也會在「修復」面板中回溯。

• 支援組態的轉換。在 Part Studio 中變更組態會更新「修復」面板來與新選取的組態相配。

• 若要取消「修復」面板與 Part Studio 間視角方位、縮放與移動的同步，按一下「同步化視圖」切換 ()。現在在每個面板中對視圖的調整都是獨立的。再次點按切換即可重新同步面板視圖。

無論是同步或不同步，對回溯控制棒的調整在兩個面板間仍是同步的。

• 如果您在「在修復中檢視」時刪除了使用中的分支，「修復」面板會自動關閉。

• 如果您有排除於剖面視圖的零件，在「修復」面板不會有這樣的排除。在 Part Studio 中剖切的所有零件也會在「修復」面板中被剖切，即使已被排除的零件也是。

• 「修復」面板中沒有「測量」、「分析工具」、「質量屬性」和標記評論。

• 在「版本與歷程」面板中選取項目色彩的強調顯示會以不同的顏色出現，表示您「在修復中檢視」。

• 重新開啟「修復」面板時，系統會以上次記住的狀態來開啟它 (最後開啟時)，除非您從「版本與歷程」面板的新歷程時間點上存取「在修復中檢視」，這樣會取代之前記住的狀態。

• 除了像是直線和面的幾何，交叉強調顯示 (當移動游標在 Part Studio 中的圖元上暫留時，也會在「修復」面板中以黃色強調顯示圖元) 也會作用在結合連接器上。
