平行結合

步驟

1. 按一下 。

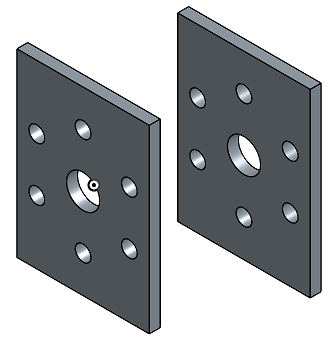

2. Select two Mate connectors (implicit or explicit).



3. 要限制結合的移動，請按一下「限制」，然後提供結合連接器相對位移的最小與最大距離。

   會在圖形區域以虛線與終端短列視覺顯示限制。虛線代表移動的方向與距離，實線則代表限制。

   如果結合上套用有一或多個限制，則在「結合特徵」清單中的結合右側會有結合限制指標圖示 。

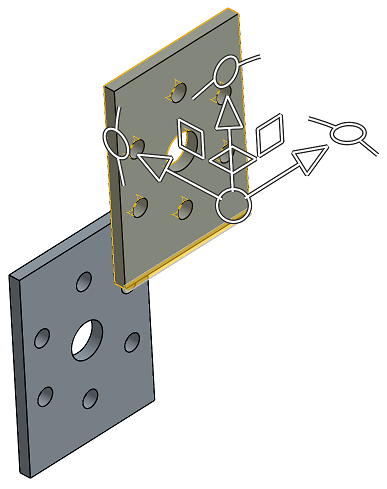

4. 按一下圖元來存取操控器。
5. 按一下並拖曳不同的操控器控制點來查看允許的動作；請注意，平行結合允許圖元在 X、Y 與 Z 方向自由地平移，在結合可保持結合連接器為平行的情況下，圖元可以自由地繞 Z 軸旋轉。

Editing a Mate connector

Once an Mate is created between two explicit or implicit Mate connectors, you can edit either Mate connector:

1. Open the Mate dialog. In the example below, the Fastened mate is used as an example. The process is similar for all Mates, except Tangent mate which does not use Mate connectors.



2. Click the Mate connector icon (). The Mate connector dialog opens, where you can edit the mate connector's origin type, origin entity, alignment, location, primary axis direction, and secondary axis orientation:

Editing Mate connectors from the Mate dialog is limited to implicit or explicit connectors located in the current Assembly. Mate connectors from Part Studios, subassemblies, or linked documents must be edited in their original location.

步驟

1. 輕觸 。
2. 確認在結合類型欄位中選擇了平行。
3. Select two Mate connectors (implicit or explicit) to use.
4. 選擇性使用，輕觸限制來設定移動的距離限制。
5. 選擇性使用，輕觸 來反轉主軸，即實例的 Z 方位。
6. 選擇性使用，輕觸 來重新定向副軸；輕觸即可以 90 度旋轉實例的象限方位 (在 XY 平面上)。
7. 輕觸核取記號。

輕觸並拖曳，或使用三向操控器來移動零件之一。請注意，平行結合允許零件在 X、Y 與 Z 方向自由地平移，在結合可保持結合連接點為平行的情況下，零件可以自由地繞 Z 軸旋轉。

步驟

1. 輕觸 。
2. 確認在結合類型欄位中選擇了平行。
3. Select two Mate connectors (implicit or explicit) to use.
4. 選擇性使用，輕觸限制來設定移動的距離限制。
5. 選擇性使用，輕觸 來反轉主軸，即實例的 Z 方位。
6. 選擇性使用，輕觸 來重新定向副軸；輕觸即可以 90 度旋轉實例的象限方位 (在 XY 平面上)。
7. 輕觸核取記號。

輕觸並拖曳，或使用三向操控器來移動零件之一。請注意，平行結合允許零件在 X、Y 與 Z 方向自由地平移，在結合可保持結合連接器為平行的情況下，零件可以自由地繞 Z 軸旋轉。
