滑動結合

影片範例

影片字幕

介紹 Onshape 工具列中的前三個結合特徵：「緊固」、「轉動」、與「滑動」。

「緊固結合」限制了所有自由度，使結合連接器之間不會產生任何移動。鑽孔中的螺栓或兩個熔接在一起的實例都是實例間不需要移動的簡單例子。開始一個「緊固結合」。

在這個範例中，第一個要選取的點是孔的中心，也就是要插入桿子的位置。第二個要選擇的點是桿子端面上的質心。圓形面和邊線是結合連接器的快速選擇對象，因為唯一可用的點是質心。

兩個實例會移動以使得結合連接器相觸。核取「偏移」並輸入 Z 軸的值來為緊扣件在桿尾端建立空間。如果偏移應在相反的方向上，請將值設定為負的。

將游標移動到「結合特徵」清單中的結合上暫留以查看已定義的選項而不返回對話方塊中。

「轉動結合」提供繞 Z 軸旋轉的一個自由度。開始一個「轉動結合」。

在這個範例中，支架與下蓋底部結合，那麼在將這個組合件插入至其他組合件時，旋轉可配合這個組合件的不同位置。第一個選取項目是支架頂面的質心。第二個選取項目是下蓋底面的質心。

建立動畫以查看轉動的自由度。

「滑動結合」提供沿著 Z 軸平移的一個自由度。開始一個「滑動結合」。

在這個範例中，活塞應在管內上下滑動。第一個要選擇的點是底蓋頂面上的質心。第二個要選擇的點是活塞底面上的質心。實例會移動到結合連接器相觸的位置。

建立動畫來查看動作的範圍。若要限制活塞沿主軸行進的距離，請啟用「限制」。輸入的值應該能夠防止活塞與頂蓋發生碰撞。如果限制的方向設定錯誤，請將值改為負值。

所選的第一個結合連接器是用來做為滑動點，所選的第二個結合連接器則是不動的點。

從在每個圖元上建立結合連接器來開始，或使用移動滑鼠暫留時顯示的隱含結合連接器。

步驟

1. 按一下 。



2. 選擇兩個結合連接器。
3. 若要限制移動，請核取「限制」並提供 (選擇性使用) 最小與最大值來控制結合的動作範圍。

   會在圖形區域以虛線與終端短列視覺顯示限制。虛線代表移動的方向與距離，實線則代表限制。

   如果結合上套用有一或多個限制，則在「結合特徵」清單中的結合右側會有結合限制指標圖示 。

4. 若要提供一個偏移距離，請核取「偏移」並提供距離。「滑動結合」可沿 X 與 Y 軸的組合來偏移圖元。

   在圖形區域的結合之間會以虛線視覺顯示偏移的距離，同時顯示值與軸。請在對話方塊中輸入距離。

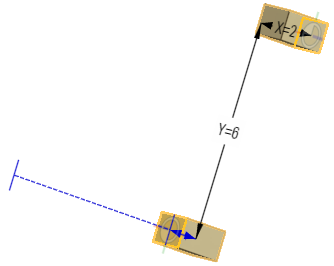

   當您點按一個結合時，會顯示表明 X、Y 與 Z 方向的圖形，這是由結合與偏移，在加上限制尺寸的範圍 (如果有的話) 所定義的。

   應將套用偏移視為移動整個座標系統。偏移是相對於第一個所選的結合連接器的。



   您也可以選擇繞特定軸旋轉零件：先選取軸，然後再輸入旋轉的角度。

5. 按一下圖元來存取操控器。
6. 按一下並拖曳不同的操控器控制點來查看允許的動作；請注意，唯一允許的是沿 Z 軸的平行移動 (Tz)。

編輯結合連接器

在於兩個明確或隱含的結合連接器之間建立結合之後，您可以編輯任何一個結合連接器：

1. 開啟結合對話方塊。在下方的範例中使用「緊固」結合來說明。除了未使用結合連接器的「相切」結合外，這個過程對所有的結合都是類似的。



2. 按一下「結合連接器」圖示 ()。「結合連接器」對話方塊開啟，您可於其中編輯結合連接器的起源類型、起源圖元、對齊、位置、主軸方向、與副軸方位：

在結合對話方塊中編輯結合連接器是僅限於位在目前組合件中隱含或明確的結合連接器。對於來自 Part Studio、次組合件、或連結文件中的結合連接器，則必須在其原始的位置編輯。

步驟

1. 輕觸「滑動」結合圖示 ()。



2. 確認在結合類型欄位中選擇了滑動。

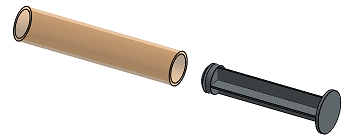

3. 選擇要使用的兩個結合連接器。
4. 選擇性使用，輕觸偏移來提供一個偏移距離。
5. 選擇性使用，輕觸 來反轉主軸，即實例的 Z 方位。
6. 選擇性使用，輕觸 來重新定向副軸；輕觸即可以 90 度旋轉實例的象限方位 (在 XY 平面上)。
7. 輕觸核取記號。

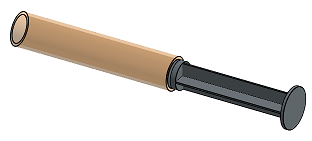

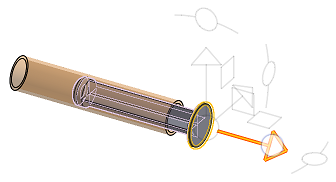

輕觸並拖曳，或是使用三向操控器來移動零件之一。注意到僅允許沿著 Z 軸的平行移動 (Tz)。

步驟

1. 輕觸 。
2. 確認在結合類型欄位中選擇了滑動。
3. 選擇要使用的兩個結合連接器。
4. 選擇性使用，輕觸偏移來提供一個偏移距離。
5. 選擇性使用，輕觸 來反轉主軸，即實例的 Z 方位。
6. 選擇性使用，輕觸 來重新定向副軸；輕觸即可以 90 度旋轉實例的象限方位 (在 XY 平面上)。
7. 輕觸核取記號。

輕觸並拖曳，或是使用三向操控器來移動零件之一。注意到僅允許沿著 Z 軸的平行移動 (Tz)。
