轉動結合

步驟

1. 按一下 。



所選的第一個結合連接器是用做旋轉的點，所選的第二個結合連接器是用來做為不動的點。

2. 若要限制移動，請核取「限制」並提供 (選擇性使用) 最小與最大值來控制結合的動作範圍。

   會在圖形區域以虛線與終端短列視覺顯示限制。虛線代表移動的方向與距離，實線則代表限制。

   如果結合上套用有一或多個限制，則在「結合特徵」清單中的結合右側會有結合限制指標圖示 。

3. 若要提供一個偏移距離，請核取「偏移」並提供距離。轉動結合僅可將圖元沿 Z 軸偏移。若要建立兩個圖元間的偏移，按一下「偏移」並指定一個距離。

   在圖形區域的結合之間會以虛線視覺顯示偏移的距離，同時顯示值與軸。請在對話方塊中輸入距離。

   當您點按一個結合時，會顯示表明 X、Y 與 Z 方向的圖形，這是由結合與偏移，在加上限制尺寸的範圍 (如果有的話) 所定義的。

   應將套用偏移視為移動整個座標系統。偏移是相對於第一個所選的結合連接器的。



   您也可以選擇繞特定軸旋轉零件：先選取軸，然後再輸入旋轉的角度。

4. 按一下圖元來存取操控器。
5. 按一下並拖曳不同的操控器控制點來查看允許的動作；請注意，唯一允許的是繞 Z 軸的旋轉移動 (Rz)。

Editing a Mate connector

Once an Mate is created between two explicit or implicit Mate connectors, you can edit either Mate connector:

1. Open the Mate dialog. In the example below, the Fastened mate is used as an example. The process is similar for all Mates, except Tangent mate which does not use Mate connectors.



2. Click the Mate connector icon (). The Mate connector dialog opens, where you can edit the mate connector's origin type, origin entity, alignment, location, primary axis direction, and secondary axis orientation:

Editing Mate connectors from the Mate dialog is limited to implicit or explicit connectors located in the current Assembly. Mate connectors from Part Studios, subassemblies, or linked documents must be edited in their original location.

步驟

1. 輕觸 。

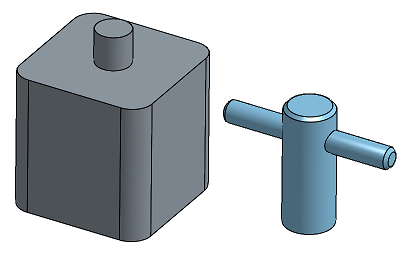

2. 確認在結合類型欄位中選擇了旋轉。
3. 選擇要使用的兩個結合連接器。

4. 選擇性使用，輕觸偏移來提供一個偏移距離。
5. 選擇性使用，輕觸限制來設定移動的距離限制。
6. 選擇性使用，輕觸 來反轉主軸，即實例的 Z 方位。
7. 選擇性使用，輕觸 來重新定向副軸；輕觸即可以 90 度旋轉實例的象限方位 (在 XY 平面上)。
8. 輕觸核取記號。

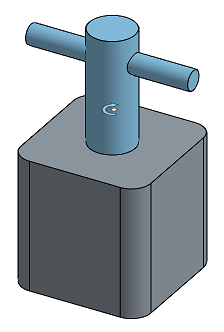

輕觸並拖曳，或使用三向操控器 來移動零件之一。注意到僅允許繞著 Z 軸的旋轉移動 (Rz)。

步驟

1. 輕觸 。
2. 確認在結合類型欄位中選擇了旋轉。
3. 選擇要使用的兩個結合連接器。

4. 選擇性使用，輕觸偏移來提供一個偏移距離。
5. 選擇性使用，輕觸限制來設定移動的距離限制。
6. 選擇性使用，輕觸 來反轉主軸，即實例的 Z 方位。
7. 選擇性使用，輕觸 來重新定向副軸；輕觸即可以 90 度旋轉實例的象限方位 (在 XY 平面上)。
8. 輕觸核取記號。

輕觸並拖曳，或使用三向操控器 來移動零件之一。注意到僅允許繞著 Z 軸的旋轉移動 (Rz)。
