球體結合

步驟

1. 按一下 。

2. Select two Mate connectors (implicit or explicit).



   請注意您僅能選擇球體的中心。

The first Mate connector selected (implicit or explicit) serves as the rotational movement point and the second Mate connector selected (implicit or explicit) serves as the stationary point.

3. 若要設定動作的限制，請核取 [限制] 方塊：

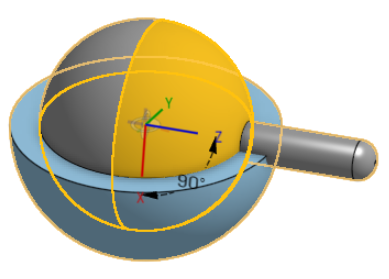

   會在圖形區域以虛線與終端短列視覺顯示限制。虛線代表移動的方向與距離，實線則代表限制。

   如果結合上套用有一或多個限制，則在「結合特徵」清單中的結合右側會有結合限制指標圖示 。

4. 如上圖所示在出現的欄位中輸入移動的旋轉度數來設定從 Z 軸的最大移動值。
5. 按一下圖元來存取操控器。
6. 按一下並拖曳不同的操控器控制點來查看允許的動作；請注意，僅允許繞著 X、Y 與 Z 軸的旋轉移動 (Rx, Ry, Rz)。

當使用操控器拖曳零件以視覺查看動作時，若已定義有限制，則在圖形區域中會顯示您無法超出限制拖曳零件：

Editing a Mate connector

Once an Mate is created between two explicit or implicit Mate connectors, you can edit either Mate connector:

1. Open the Mate dialog. In the example below, the Fastened mate is used as an example. The process is similar for all Mates, except Tangent mate which does not use Mate connectors.



2. Click the Mate connector icon (). The Mate connector dialog opens, where you can edit the mate connector's origin type, origin entity, alignment, location, primary axis direction, and secondary axis orientation:

Editing Mate connectors from the Mate dialog is limited to implicit or explicit connectors located in the current Assembly. Mate connectors from Part Studios, subassemblies, or linked documents must be edited in their original location.

步驟

1. 輕觸 。
2. 確認在結合類型欄位中選擇了球體。

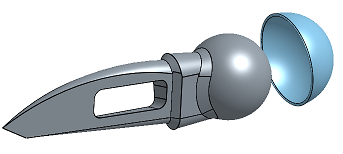

3. Select the two Mate connectors (implicit or explicit) to use.
4. 選擇性使用，輕觸 來反轉主軸，即實例的 Z 方位。
5. 選擇性使用，輕觸 來重新定向副軸；輕觸即可以 90 度旋轉實例的象限方位 (在 XY 平面上)。
6. 選擇性地核取 [限制] 方塊以限制動作的移動程度：

   在出現的欄位中輸入移動的旋轉度數來設定從 Z 軸的最大移動。

7. 輕觸核取記號。

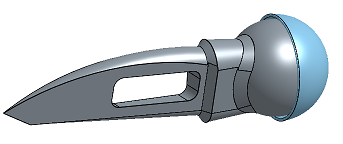

輕觸並拖曳，或使用三向操控器來移動零件之一。注意到僅允許繞著 X、Y 與 Z 軸旋轉移動 (Rx, Ry, Rz)。

步驟

1. 輕觸 。
2. 確認在結合類型欄位中選擇了球體。
3. Select the two Mate connectors (implicit or explicit) to use.
4. 選擇性使用，輕觸 來反轉主軸，即實例的 Z 方位。
5. 選擇性使用，輕觸 來重新定向副軸；輕觸即可以 90 度旋轉實例的象限方位 (在 XY 平面上)。
6. 選擇性地核取 [限制] 方塊以限制動作的移動程度：

   在出現的欄位中輸入移動的旋轉度數來設定從 Z 軸的最大移動。

7. 輕觸核取記號。

輕觸並拖曳，或使用三向操控器來移動零件之一。注意到僅允許繞著 X、Y 與 Z 軸旋轉移動 (Rx, Ry, Rz)。
