相對於一個軸複製排列所選圖元。關於建立線性複製排列的詳細資訊，請參考組合件線性複製排列。

  1. 按一下 。

    使用「組合件環狀複製排列」步驟 1

  2. 在選擇了「實例」欄位的情況下，選擇要複製排列的實例 (零件、次組合件、草圖或曲面)。在工作區或實例清單中按一下來選擇圖元。
  3. 選取「複製排列軸」的欄位，然後選擇圖元的邊線、面、結合連接器或是圓錐或圓柱面來放置複製排列。
  4. Set focus in the Axis of pattern field, and then select an edge, face, or conic or cylindrical face of the part, linear sketch entity or Mate connector (implicit or explicit) about which to place the replicated pattern parts.

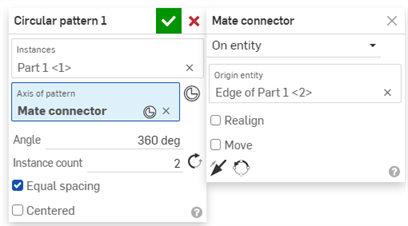

    若要選擇隱含的結合連接器，請按一下 結合點連接器圖示。在選擇了結合連接器之後，於對話方塊中按一下「結合連接器」圖示 (下圖中以藍色輪廓線框出) 來開啟結合連接器對話方塊，然後根據需要進行編輯：
    環狀複製排列對話方塊中結合連接器做為軸
  5. 在「角度」欄位中輸入複製排列實例間的角度距離。
  6. 在實例數量欄位中設定您複製排列的實例數量。您所能使用的最少實例數是 1。
  7. 按一下反向箭頭的圖示來變更複製排列的方向。
  8. 按一下來設定同等間距。
  9. 按一下 「接受」圖示。
  • 如果您建立複製排列的圖元是在一個群組中的，則新的實例也會在該群組內。關於群組的詳細資訊請參考群組。
  • 複製排列的次組合件零組件與結合並不是固定的；您不需要抑制複製排列即可移動個別的零組件，對位置的變更會反映在其他的次組合件實例中。
  • 如果抑制了種子實例，則組合件複製排列的所有實例都會變為非啟用的。
  • 可以像零件一樣將組合件複製排列移動到次組合件中。詳細資訊請參考移動到次組合件中。

步驟

  1. 輕觸 「組合件環狀複製排列」工具圖示。

    「組合件環狀複製排列」對話方塊

  2. 在選擇了實例欄位的情況下，選擇要複製排列的實例 (零件或次組合件)。在圖形區域或「實例」清單中輕觸來選擇圖元。
  3. 選取複製排列軸的欄位，然後選擇零件的邊線、面、結合連接器或是圓錐或圓柱面來放置複製排列。
  4. 在角度欄位中輸入複製排列實例間的角度距離。
  5. 在實例數量欄位中，設定您複製排列實例的數量。
  6. 輕觸「相反方向」來變更複製排列的方向。
  7. 輕觸來設定同等間距。
  8. 輕觸核取記號來儲存您的動作。

如果您建立複製排列的圖元是在一個群組中的，則新的實例也會在該群組中。關於群組的詳細資訊請參考群組。

步驟

  1. 輕觸 「組合件環狀複製排列」圖示。

    「組合件環狀複製排列」對話方塊的範例

  2. 在選擇了實例欄位的情況下，選擇要複製排列的實例 (零件或次組合件)。在圖形區域或「實例」清單中輕觸來選擇圖元。
  3. 選取複製排列軸的欄位，然後選擇零件的邊線、面、結合連接器或是圓錐或圓柱面來放置複製排列。
  4. 在角度欄位中輸入複製排列實例間的角度距離。
  5. 在實例數量欄位中，設定您複製排列實例的數量。
  6. 輕觸「相反方向」來變更複製排列的方向。
  7. 輕觸來設定同等間距。
  8. 輕觸核取記號來儲存您的動作。

如果您建立複製排列的圖元是在一個群組中的，則新的實例也會在該群組中。關於群組的詳細資訊請參考群組。
