視角操控與檢視零件

圖形喜好設定可讓您修改 Part Studio 或組合件中模型的線寬、高光反射色彩、光澤度、與視野。當您建構模型表面時這些選項是特別有用的。

1. 選擇攝影機與渲染選項，然後選擇圖形喜好設定：

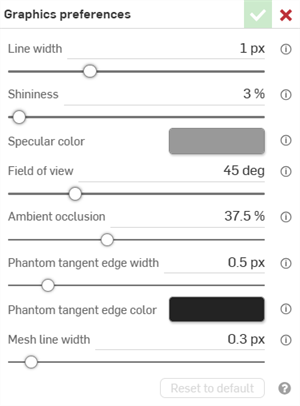

2. 下列的對話方塊開啟：



3. 根據需要編輯選項：

   • 線寬 - 控制曲面與邊線的線條寬度。使用水平的滑桿或輸入從 0.1 - 3 像素的數值。



     Line width: 0.5 px



     Line width: 3 px

   • 光澤度 - 控制塗彩表面的預設光澤度。使用水平滑桿或輸入從 1 - 100 % 的數值。



     Shininess: 1%



     Shininess: 100%

   • Specular color - Controls the default specular color of shaded surfaces. Click the color swatch to open the Specular color dialog to select a color from the Color picker.



     「高光反射色彩」範例

   • 視野 (僅當啟用了遠近透視時可用) - 控制透視攝影機的視野。使用水平滑桿或輸入從 20 - 120 度的數值。



     Field of view: 20 degrees



     Field of view: 100 degrees

   • Ambient occlusion - Controls the intensity of ambient occlusion shading, from 0% - 100% (default: 37.5%). Higher values create soft dark shading along edges, corners, crevices, and other locations where parts meet or intersect. This helps simulate real world indirect light coverage at these locations. Lower values create less shading at these locations.

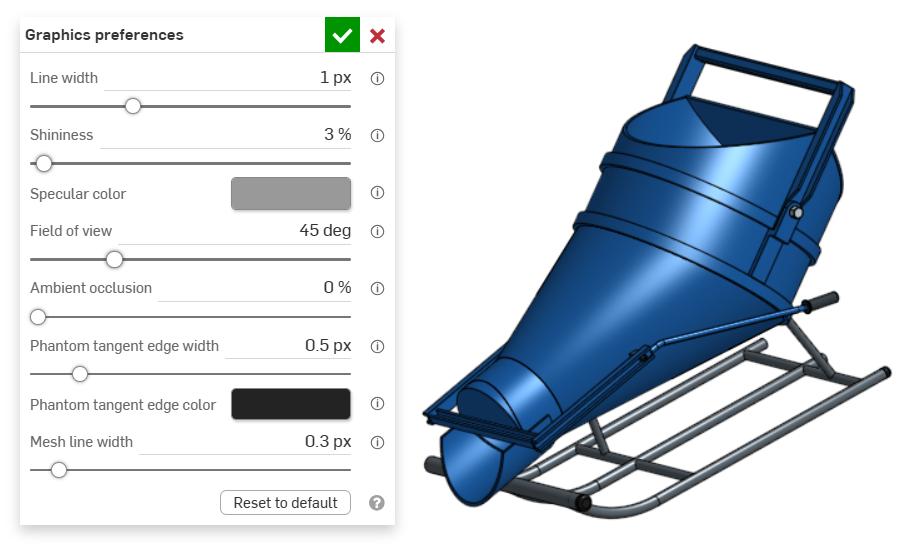

     Ambient occlusion: 0%

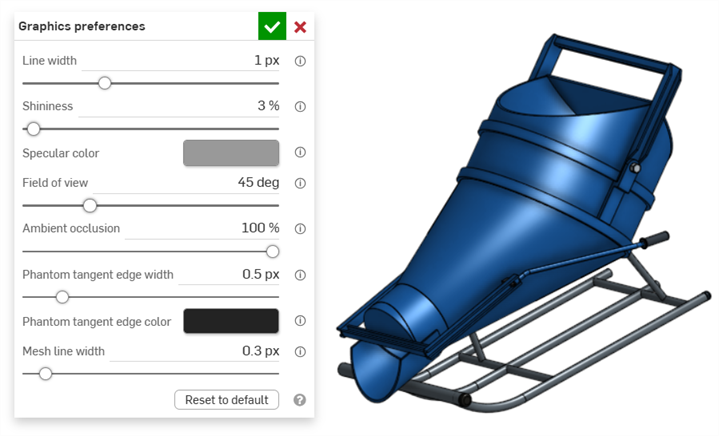

     Ambient occlusion: 100%

   • Phantom tangent edge width - If Tangent edges are set to phantom, this controls the line width of those edges, from 0.1 - 3 px (default: 0.5 px).

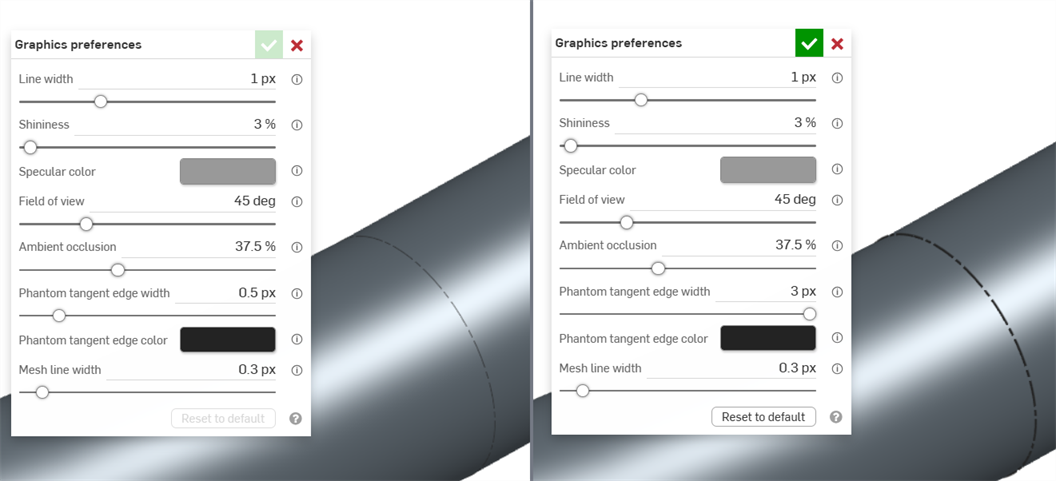

     Phantom tangent edge width: 0.5 px (left); 3px (right)

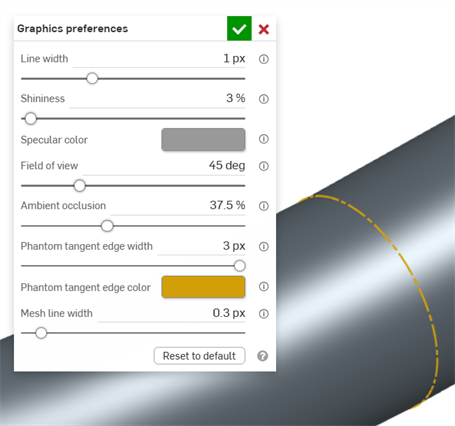

   • Phantom tangent edge color - If Tangent edges are set to phantom, this controls the default color of those edges. Click the color swatch to open the Phantom tangent edge color dialog to select a color from the Color picker.



   • Mesh line width - Controls the line width of mesh surfaces and edges, from 0.1 - 3 px (default: 0.3 px).

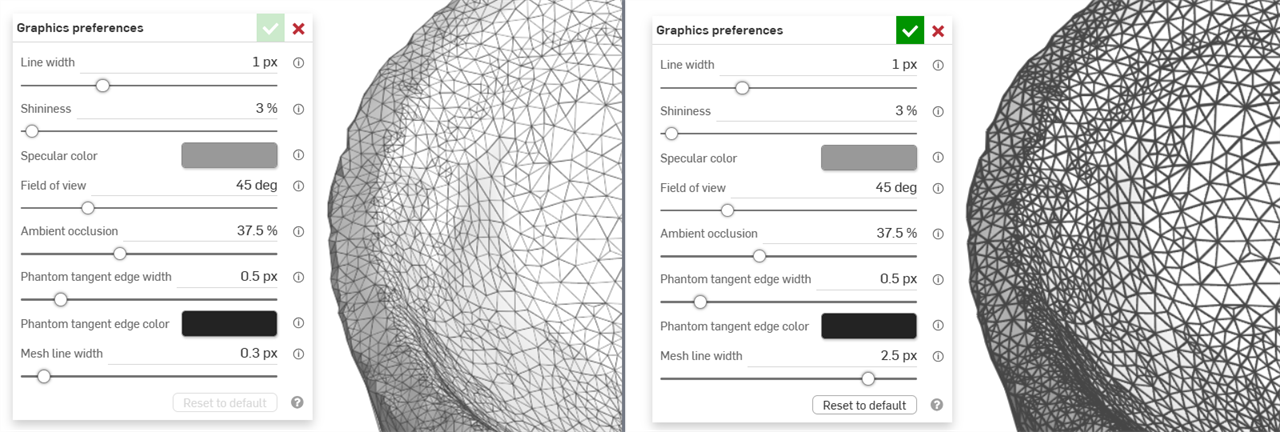

     Mesh line width: 0.3 px (left); 2.5 px (right)

   • 重設為預設 - 按一下這個按鈕來將對話方塊中的所有選項還原到其預設值。

按一下「攝影機與渲染選項」下拉清單中的「上一視圖」選項來將在圖形區域中的模型模型恢復到先前的視角。

可以在使用者帳戶的喜好設定中設定縮放的滑鼠滾輪方向

進行縮放：

• 縮放至適當比例 (快速鍵：f，連按兩下滾輪) - 選擇這個指令或使用快速鍵來將整個 Part Studio、組合件、工程圖縮放至適當的大小。
• 縮放成視窗大小 (快速鍵：w) - 選擇這個指令，然後在 Part Studio、組合件或工程圖中您要縮放的區域上按一下並拖曳出一個方塊。快速鍵可切換功能的開啟與關閉。
• 縮放至選取範圍 - 選擇這個指令來縮放選擇的圖元。

縮放至選取範圍

使用縮放至選取範圍來將視圖變更為所選圖元的近距離特寫。

在圖形區域中做出選擇：

展開「檢視」功能表並選擇 [縮放至選取範圍]：

相切線是曲線與線性邊線之間形成的邊線；例如，來自圓角或平滑的邊線。

若要選擇相切線的顯示處理方式，請從下方的三種顯示模式中選擇：

• 顯示 - 以實線來顯示相切線，此為系統的預設。
• 影線 - 以虛線來顯示相切線；也就是在某些系統中的 Font 樣式。
• 移除 - 從視圖中移除相切線的顯示。

有三種不同的相切線選項，由左到右分別是：顯示 (預設)、影線與移除。

目前僅為在 Part Studio 與組合件中新近建立的模型提供相切線的選項，且僅於瀏覽器平台上支援。

藉由零件環境選單來設定零件的透明程度；在零件清單中的零件名稱上按右鍵，然後選擇「外觀」編輯器。詳細資訊請參考自訂零件：外觀。

剖面視圖可讓您選擇一或多個平面、結合連接器、圓柱面或平坦面來用於剖切。可從視角立方體或在環境選單中選擇「剖面視圖」來開啟剖面視圖。

在操控器出現之後，可以用球形 (操控器中心的空心圓) 來移動操控器，並抓取至零件、曲面或組合件中的任何推斷點。可以在 Part Studios 與組合件中檢視剖切的項目：

1. 選擇零件或曲面上的一或多個平面、結合連接器、圓柱面、圓錐面或平坦面。
2. Expand the Camera and render options menu and select Section view (shown below). Alternatively, right-click on a part in the Part Studio or an assembly in an Assembly tab, and select Section view from the context menu.

您也可以在做出任何選擇之前開啟「剖面視圖」。

3. 會在上方步驟 1 所選處剖切零件/曲面 (圓柱面、圓錐面、平坦面、平面、或結合連接器)。會有一個操控器出現在最後選取的位置，且對話方塊會開啟列出選取項目：



如果有相交的零件存在，系統會以紅色渲染。

4. 按一下並拖曳操控器的開放圓形 (球形) 來定位。您可以將操控器抓取至零件或組合件上的任何推斷點，包括圓柱的質心 (下方白色的標示都是推斷點)：





5. 使用操控器來變更剖切的深度和/或角度。
   1. 使用箭頭來變更深度，在不同的方向拖曳。按一下操控器來反轉視角的方向。
   2. 使用角度指標來某一特定角度拖曳。
   3. 使用數值欄位來輸入視角的深度或角度。





6. 若要在對話方塊仍開啟時選擇一個不同的剖切平面，請為新的剖切平面在所需的位置上按一下，新的操控器與剖切平面隨即出現。



7. 要垂直於剖切平面檢視剖面，可使用快速鍵 N，或按右鍵並從環境選單中選擇 [正視於]。
8. 若要將一或多個零件 (一或多個曲面) 排除於剖切之外，請在排除欄位中啟動項目，然後在圖形區域中選擇：



9. 若要將一或多個零件 (一或多個曲面) 包括在剖切中，請選擇「包括」欄位，然後在圖形區域中選擇要包括的項目：



10. 當在剖面視圖中是可以移動模型的。在對話方塊外按一下來將其關閉，然後根據需要操控模型。
11. If Section view is not turned off and the dialog box is closed, open the dialog again by double-clicking on the section plane. Alternatively, click the Camera and render options menu or right-click on the part or assembly to access the context menu, and select Edit section view.
12. Select Turn off section view from the Camera and render options menu or context menu when finished.

您可以使用「剖切視圖」，然後將視角儲存為命名視角。

您也可以在剖面視圖中的邊線上使用「測量」工具。詳細資訊請參考測量工具與組合件測量工具。

視角的鍵盤快速鍵

• 前視 = Shift 1
• 後視 = Shift 2
• 左視 = Shift 3
• 右視 = Shift 4
• 上視 = Shift 5
• 下視 = Shift 6
• 等角視 = Shift 7
• 剖面視 = Shift X
• 命名視角 = Shift V

shift+r

切換來選擇/取消選擇為目前使用中 Part Studio 或 Assembly 使用最高的可用品質。注意到這可能稍微會導致效能的降低。當您開啟這個選項時，會出現如下所示的藍色通知：

關於這個檢視模式如何影響效能的詳細資訊，請參考高品質模式。

Onshape 會顯示模型中的鑽孔與中斷，包括曲面的層形邊線，當您選取「強調顯示邊界線」時可能會需要修復這些項目。在需要修復匯入零件中的曲面時，這個功能是相當有用的。

在「攝影機與渲染選項」功能表中選擇「強調顯示邊界線」。當邊線是可見時，需要修復的邊線會以紅色實線強調顯示，若邊線是隱藏的，則會以紅色虛線顯示：

僅在 Part Studio 中提供這個工具。詳細資訊請參考修復匯入的模型。

當 3D 旋轉鎖定啟用時，使用者無法 3D 旋轉圖形區域。在您嘗試選擇與拖曳圖元的情況下，此功能是相當有用的。

此功能是在 Part Studios 與組合件中的視角立方體正上方。

若要啟用 3D 旋轉鎖定，請輕觸該按鈕。若要停用則請再次輕觸按鈕或選用一個特徵。

根據預設，在某些情況下會啟動 3D 旋轉鎖定：

• Part Studio - 如果草圖是開啟的且選擇了一個圖元，則根據預設 3D 旋轉鎖定是開啟的。這樣可允許拖曳選取的項目而不會旋轉視圖，您可輕觸按鈕來解除鎖定。
• 組合件 - 如果選取了一個實例、結合連接器或圖元，則根據預設會開啟 3D 旋轉鎖定。這樣可允許拖曳選取的項目而不會旋轉視圖，您可輕觸按鈕來解除鎖定。

視角立方體位於工作區的右上角。當選取時，有不同檢視選項的清單會出現。選擇一個選項來變更圖形區域的視角，或變更零件的檢視設定。與其使用 2D/3D 旋轉或縮放，這可更容易與快速地檢視零件各個方位。

步驟

1. 輕觸視角立方體，可用選項清單出現。



2. 輕觸來選擇一個檢視選項，或選擇取消。
3. 捲動來查看更多的選項。

選項說明如下

• 上視、下視、前視、後視、右視與左視 - 選擇這些選項之一來從個別平面正前方檢視。
• 等角視、二等角視、不等角視 - 選擇這些之一來從不同的角度檢視。
• 縮放至適當比例 - 選擇來將圖形區域調整配合螢幕大小。這可能會導致放大或縮小。
• 遠近透視 - 切換遠近透視的開啟與關閉。遠近透視顯示從視埠到模型的相對距離，並建立趨近模型時做為視埠 (或假想的攝影機) 的消失點。下方圖片分別顯示同一零件在有遠近透視與沒有遠近透視下的不同顯示情形。





• 塗彩 - 選擇來以塗彩面與邊線顯示零件 (預設)。



• 無邊線塗彩 - 選擇來以沒有邊線塗彩的模式顯示零件。



• 隱藏線塗彩 - 選擇來以塗彩且顯示隱藏線 (無法直接看到的邊線) 的模式顯示零件。



• 移除隱藏線 - 選擇來以不塗彩、移除隱藏線 (無法直接看到的邊線) 的模式顯示零件。



• 顯示隱藏線 - 選擇來以不塗彩、顯示隱藏線 (無法直接看到的邊線) 的模式顯示零件。



• 半透明 - 選擇來以半透明的狀態顯示零件。



• 剖面視圖 - 選擇來使用可讓您調整零件剖面視角的操控器，對零件的剖切是藉由平面或平坦面。



  在選擇剖面視圖之前，必須先選擇一個平面或平坦面。
  拖曳箭頭或方向操控器來調整剖切平面，剖切平面是由之前選擇的平面或平坦面而來。在這個案例中，使用前平面來在零件大約一半處建立剖面視圖。
