切割清單

若要從所選的片段建立開放的複合零件，並附有列出片段與其屬性的表格：

1. 在 Part Studio 中有框架的情況下，按一下 。



2. 若要選取 Part Studio 中的所有框架，按一下「選擇所有框架」。
3. 若要選擇某些特定的框架，啟動「框架」欄位，然後在圖形區域中點按各個片段。

   此時您可以按一下綠色的核取記號來接受並關閉特徵。「切割清單」會與其他表格出現在圖形區域的右側，且會有複合零件列在零件清單中。按一下「切割清單」圖示來開啟表格：



   在將框架插入到組合件中時，最佳實踐是插入複合零件而不是個別的框架。這樣可確保切割清單與 BOM 維持為正確的。

4. 您可以在「切割清單」對話方塊中覆寫列在「切割清單」表格中某一特定零件的屬性。按一下 [新增欄位覆寫]：



5. 您可以選擇特定的框架來在表格中加入額外的屬性資料，或是選擇所有框架。可以按一下「所有框架」旁的核取方塊來啟用，或是啟用「框架」欄位並在圖形區域中選擇框架。

6. 在「欄」欄位中，輸入現有欄位的名稱，或是您要加入欄位的名稱。

   無法覆寫「項目」、「數量」、「長度」、「角度 1」、與「角度 2」的欄位。

7. 在「值」欄位中，輸入您已選取框架欄標題的相對應值。

例如，如果您要新增欄標題為「Supplier」的一個欄，請在「欄」欄位中指定「Supplier」來將該欄加入至表格中。選擇您要套用資料的框架，然後在「值」欄位中選擇值：

新資料即出現在「切割清單」表格中：

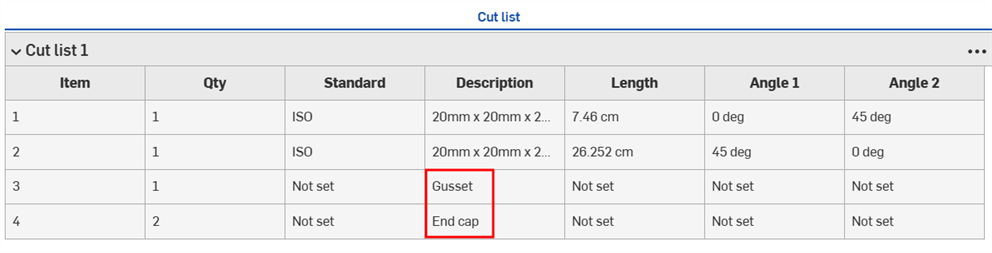

如果沒有加入任何值，則欄位不會出現在表格中。所有未列在覆寫中的框架在覆寫欄中會有「未設定」的值 (如上圖所示)。

• 在任何欄上按右鍵，然後從 [左移]、[右移] 與 [隱藏欄] 中選擇。

• 如果欄是隱藏的，請使用右上角的三點功能表來 [複製表格] 或 [顯示 <欄名稱>]。

• 編輯「切割清單」表格特徵 (在特徵清單中) 來移除覆寫，表格會隨之更新。

• 框架 - 建立共享同一輪廓的掃出本體的集合，會以一端到另一端的方式排列。
• 框架修剪 - 以排序群組修剪片段。
• 角撐 - 建立相鄰框架片段間的角撐。
• 端蓋 - 為框架片段建立一或多個端蓋。
• 切割清單 - 建立框架中所有片段的切割清單，並會有片段的特性。這個操作同時會為集合建立開放的複合零件。
• 標記 - 標記草圖輪廓圖元以用於框架或零件中，以在鈑金成形中加入或移除。選擇幾何、定義方位，然後加入屬性。
