工程圖屬性 - 註記

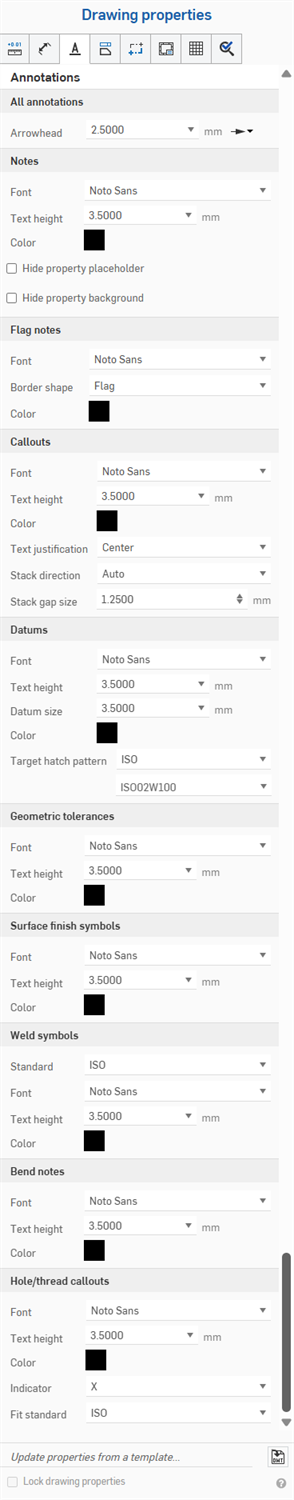

若要存取「註記」屬性，按一下「工程圖屬性」工具列上方的「註記」圖示 ()。

對所有註記共同的屬性將說明如下。特定於某一註記類型的屬性將於這個部分後的次標題中說明。

• 字型 - 選擇每個註記類型要使用的字型。
• 文字高度 - 選擇每個註記類型的大小。

• 色彩 - 若要編輯任何註記項目的色彩，按一下相對應的色塊以存取色彩對話方塊：



  • 選擇調色盤來選取色彩或輸入一個十六進位或 RGB 代碼。使用色彩混合器面板來拖曳至大約的色彩區域，然後輸入特定的十六進位或 RGB 代碼。

  • 在調色盤或色彩混合器面板中，您可以按一下自訂色彩下方的加號來將目前指定的色彩值儲存為自訂色彩以供日後使用。

• 箭頭 - 選擇箭頭的大小。

指定所有註解屬性的預設，包括字型、文字高度與色彩。

您也可以指定：

• 隱藏屬性預留位置 (在標題方塊中以 ---- 顯示)

• 隱藏屬性背景 (如在標題方塊中所示，預設是灰色的)

請注意，根據預設，所有匯出的工程圖不再包含工程圖與圖頁屬性的預留位置 ("----")。

指定所有旗標註解的預設，包括「字型」、「邊框形狀」與「色彩」。

指定所有標註的預設，要放置在空間中或是附加至幾何上，並包括字型、文字高度、色彩、文字調整 、堆疊方向、與堆疊間隙大小。

工程圖中的標註是與 BOM 的「項目編號」欄相對應

指定工程圖中質心指標的直徑 ()。從視圖環境選單中顯示或隱藏指標。

指定所有基準屬性的預設，包括字型、文字高度、基準大小 (三角形的大小) 與色彩。

指定所有幾何公差的預設，包括字型、文字高度與色彩。

指定所有表面加工符號的預設，包括字型、文字高度與色彩。

在「註記」功能表的底部變更熔接符號的標準。這個功能表會變更用於工程圖中熔接符號的預設標準。這個標準是與工程圖標準分開獨立的，因此不會改變工程圖的標準。例如，在使用 ANSI 標準的工程圖中，您可以變更這個設定來在工程圖中全部使用 ISO 熔接符號。

變更附加至鈑金視圖上彎折註解的格式 (包括字型、文字高度與色彩)。工程圖中的彎折註解是來自在 Part Studio 中指定的彎折規格：

變更附加至鈑金視圖上鑽孔標註的格式 (包括字型、文字高度、色彩、與指標)。鑽孔標註是經由「尺寸」下拉式功能表中的「鑽孔標註」工具 來套用至鈑金展開圖樣工程圖中。
