組合件組態

術語

Terminology for working with configurations in Onshape

基本步驟：建立一個組態輸入項

在工作區中有零件實例或組合件的情況下，開啟「組態」面板：

按一下圖形區域右側的 (如上圖所示)

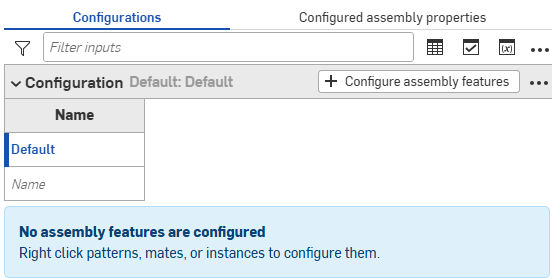

「組態」面板開啟：
按一下：

根據預設，「組態」左側的插入符號是展開的 (上圖中紅色箭頭的右邊)，當您完成面板該部分的操作時，按一下插入符號來摺疊該部分。

按一下第一個列來啟用，然後在「名稱」欄鍵入輸入項的名稱。例如，若要在一個零件上設定複製排列，您可以將列取名為 2x2 與 4x4。可以使用 Tab 鍵來在列之間移動。

列左邊的藍條代表在組合件中目前選取的組態。
若要為指定的列設定輸入值，按一下。

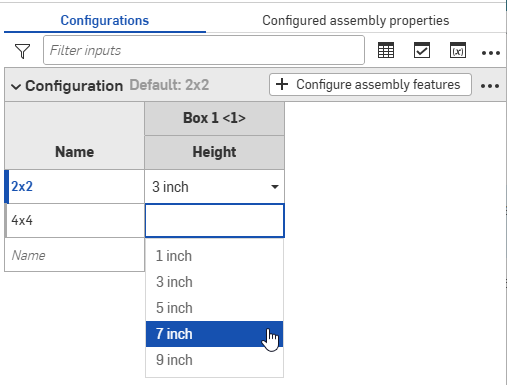

選擇包含參數的結合、實例或複製排列 (在組合件清單中按一下該項目)，然後在開啟的對話方塊中選擇參數 (在下圖中以紅色輪廓線框出)。接下來會以黃色虛線框出參數，並在組態中為該輸入項建立一個新的欄 (如下圖中紅色箭頭左側的「組態」面板所示)。

預設的欄位名稱會是所選取圖元的名稱 (最上層的標題) 加上欄位名稱 (次級階層標題)。在這個範例中 Box <1> 是選取的圖元，使用者已將欄位名稱變更為 2 x 2 與 Long。

將游標移動到特徵對話方塊中的欄位上暫留，查看可以組態那些特徵。當您移動游標於特徵上暫留時，可供組態使用的特徵會以黃色強調顯示。

編輯已組態參數：
1. 如果輸入項是一個已經輸入的值，在表格中按一下列來輸入新的值。
2. 如果輸入項在對話方塊中是一個選取項目，連按兩下表格中的列來開啟特徵對話方塊。
  在特徵對話方塊中適當的欄位會以藍色強調顯示。在模型或實例清單中為這個輸入項做出選擇。
在完成組態的定義後，按一下視窗上方橘色訊息中的完成按鈕，或關閉對話方塊。
為每個列重複步驟 6 到步驟 8。
重複步驟 5 到步驟 8 來將另一個特徵加入到組態中。
若要在模型上測試您的輸入，請於「特徵」清單中的組態之下，使用下拉箭頭來從功能表中選擇：

模型應會相對應地更新。如果沒有，請檢查模型確定有正確傳達設計意圖，並已為組態定義做出正確的選擇。

組態設定組合件屬性

Onshape 同時提供可直接在「組態」面板中為您之前已定義的組態輸入項設定組合件屬性的機制。可組態的屬性包括：名稱、說明、零件編號、修訂版、廠商、專案、產品線、標題 1、標題 2、標題 3，非修訂版管理的與從所有 BOM 中排除。

組態設定組合件屬性：

在「組態」面板中有現存的組態輸入項的情況下，按一下面板最上方的 (在下圖中以藍色輪廓線框出)：
按一下。
選擇您要組態的組合件屬性 (清單中包括屬性) (這個範例使用的是「專案」)。
會建立一個表格，其中第一個欄有之前所選組態的輸入項，屬性則在第二個欄中：
在「組態」欄中使用下拉箭頭來從組態選項清單中選擇。
在「專案」欄 (專案屬性) 中輸入名稱。
若要為另一個組態選項加入更多的零件屬性，按一下。
從第一欄中選擇一個新的組態選項。
在「專案」欄 (專案屬性) 中輸入名稱。
根據需要為所需的組態選項設定屬性。

在組態設定零件編號屬性時，若自動產生零件編號選項是開啟的，您可以按滑鼠右鍵並選擇 [產生新零件編號] (透過您 Professional Company 設定 > 編號方案或 Enterprise 設定 > 編號方案)：

零件編號下拉式功能表，其中強調顯示「產生下一個零件編號」

若要變更組態的名稱，請點按組態名稱並輸入新的名稱。在編輯方塊外按一下來儲存變更。

如果在表格中有任何屬性是設定為唯讀的，則您無法刪除表格，將屬性加入至表格中，或移除唯讀的屬性欄。仍可修改可編輯屬性的儲存格值。將唯讀屬性重設為可編輯的以修改表格。

編輯組態與表格

由組合件鏡射衍生而來組合件中的組態表格與輸入項會是唯檢視的，並會從來源組合件中參考它們。必須在來源的組合件分頁中才能編輯這些組態表格與輸入項。

在本節中的範例顯示一個已組態的 Part Studio；可用功能與在已組態組合件中的操作完全相同。

若要重新命名組態輸入項或輸入項參數 (欄)，將游標移動至目前名稱上暫留以顯示 I 游標。按一下來選擇目前的文字，輸入新的文字，然後按下 Enter 鍵。

重新命名組態

重新命名組態輸入項重新命名組態輸入項參數

僅能為草圖特徵重新命名組態輸入項參數 (欄)。

唯一可用於重新命名的組態標籤是組態輸入項與草圖特徵輸入項參數

也可以透過環境選單重新命名組態輸入項。請見下方環境選單的部分。

「組態」環境選單

若要對組態輸入項做出調整，請按一下三點按鈕功能表圖示。環境選單的選項會取決於您正在組態的是 Part Studio、組合件或 Variable Studio：

組態輸入項下拉式功能表

複製表格 - 複製整個組態輸入項，然後您可以將其貼入試算表中來保存記錄或編輯。您也可以從試算表中將其貼回至組態輸入項。請參考本頁中複製與貼上輸入項值及參數的部分。
複製輸入項 - 複製輸入項和跟值 (列)，然後您可以將其貼入至另一 Part Studio 或組合件的「組態」面板中，然後使用「複製表格」的指令來加入參數。請參考本頁中複製與貼上輸入項的部分。
複製所有輸入項 - 複製在「組態」面板中的所有輸入項與值 (列)，然後您可以將其貼入至另一 Part Studio 或組合件的「組態」面板中，然後使用「複製表格」的指令來加入參數。請參考本頁中複製與貼上輸入項的部分。
上移/下移 - 重新調整「組態」面板中輸入項的順序。您也可以點按並拖曳輸入項來重新調整其順序。
重新命名 - 重新命名組態輸入項。您也可以如上方重新命名組態部分所述的來重新命名輸入項。
編輯 FeatureScript IDs - (僅適用於零件與 Part Studio) 這個對話方塊會變更組態輸入項的內部 FeatureScript 識別碼。在對話方塊內按一下來變更 ID。完成時請選擇右下角的 [斷開參考並變更 IDs]。

這個對話方塊通常是在需要於自訂 FeatureScript 特徵內部建立 Part Studio 時才有用。
從屬性中排除 - (僅適用於零件與 Part Studio)。請參考組態：從受影響的屬性中排除組態。
摺疊/展開所有輸入項 - 摺疊或展開「組態」面板中的所有組態輸入項。
顯示情形條件 - 請參考本頁中設定顯示情形條件的部分。
刪除 - 選擇這個動作來立即刪除組態輸入項；系統不會發出任何警告。

對於所有表格，請使用環境選單 (按滑鼠右鍵) 進行對列或欄的操作：

刪除組態輸入

欄環境選單

按右鍵的環境選單

列環境選單

切換至 - 當在非目前所選輸入項的列上按右鍵時，功能表項目會顯示開端為切換至不同輸入項。
設為預設 - 如果一個列目前不是預設的輸入值，將其設定為新個預設。目前的預設會顯示在輸入項的名稱旁。
複製列 - 建立重複的列；在準備要將新輸入項貼至這個表格時特別有用。詳細資訊請參考本頁中組態輸入項表格中的表格複製與貼上的部分。
上移/下移 - 將所選列向上或向下移動一列。您也可以點按並拖曳來重新調整列的順序。
重新命名 - 重新命名輸入項。
刪除欄/列 - 刪除所選的欄或列。

您可以按一下並拖曳表格中個別的欄邊線以調整欄的大小；在欄標籤堆疊的情況下，按一下並拖曳底部的標籤 (上方圖例中藍色箭頭所指)。

複製組態

在本節中的範例顯示一個已組態的 Part Studio；可用功能與在已組態組合件中的操作完全相同。

複製與貼上輸入項

您可以在 Part Studio、組合件、與 Variable Studios 之間複製及貼上組態輸入項。這樣使得在設計之間分享組態更為快速與容易。

在 Part Studio、組合件、或 Variable Studio 中開啟包含了要複製輸入項的「組態」面板。
按一下輸入項的三點功能表，然後選擇複製輸入項或複製所有輸入項。
在分頁中開啟「組態」面板來貼上輸入項。
按一下「組態 Part Studio/組合件/Variable Studio」旁的箭頭，然後選擇 貼上輸入項。

輸入項即被插入至「組態」面板中。
從新分頁中選擇要組態的參數。繼續閱讀以了解如何將輸入項的值與參數複製到輸入項表格中。

注意：

您可以複製與貼上組態輸入項：在 Part Studio、組合件與 Variable Studios 之間；在同一文件中；以及在不同文件之間。
所有的名稱、顯示情形條件、FeatureScript ID、以及變數定義都會隨輸入項一起複製。
經複製的輸入項直到使用者登出之前都可使用。
系統不會維持複製輸入項與貼上輸入項之間的參考；一旦貼上之後，對原始組態的變更不會反映在貼上的輸入項中。
如果目標組態並沒有計算顯示情形所需要的所有輸入項，系統會自動修復 (移除) 貼上的顯示情形條件。
系統不會貼上有相同內部 FeatureScript ID 的組態輸入項。要解決這個問題，您可以刪除有相同內部 FeatureScript ID 的組態然後再次貼上。

複製與貼上輸入項的值和參數

您可以複製與貼入組態中或反向操作，以幫助輸入或編輯值。

複製值與參數：

開啟「組態」面板右上角的功能表。
選擇複製表格：
複製表格之後，您可以將其貼入試算表中：

請注意，欄名稱會與表格一起貼入 (如上所示)。您現在可以編輯表格，然後將其複製/貼回 Onshape 中：

僅選擇內有資料的列與欄 (不是欄名稱或標題)，如下方藍色部分所示：
如果需要，您也可以使用額外的空白列來加長表格。只需要在選取複製指令時，將額外的列包含在試算表中。
送出複製的指令。
在 Onshape 組態表格中，按一下表格最左上方的儲存格。
送出鍵盤的貼上指令：

Onshape 會自動以所複製的資料取代組態輸入項表格列與欄內的任何資料。Onshape 同時會自動包括各個輸入項的預設單位。

注意，如果從試算表中複製的列數多於 Onshape 組態輸入項表格中的列數，則在貼上的操作中會包括多的欄。Onshape 會在操作的過程中建立列。

不過，如果從試算表中複製的欄數多於 Onshape 組態輸入項表格中的欄數，則在貼上的操作中不會包括多的欄。Onshape 不會在操作的過程中建立欄位。不過您可以在貼上之前於組態表格中建立額外的欄 (參數)。

設定顯示狀態

在本節中的範例顯示一個已組態的 Part Studio；可用功能與在已組態組合件中的操作完全相同。

組態顯示情形條件對話方塊可讓您在組態中加入邏輯，以控制何時可以使用某些輸入項與選項。

「組態顯示情形條件」對話方塊中顯示輸入項的三個選項規則

設定選項規則

您可以使用在組態顯示情形條件對話方塊中的選項規則設定來指定某些選項會出現的條件為何。

只能為清單輸入項設定選項規則邏輯。

在組態顯示情形條件對話方塊中展開一個輸入項，然後按一下加入選項規則。在對話方塊中會出現一個新的部分：
在顯示行中，選擇要控制的選項。
- 選項：按一下出現的下拉清單，然後選擇要為其設定條件的選項。
- 範圍：按一下第一個下拉清單並在範圍中選擇第一個選項。按一下第二個下拉清單並在範圍中選擇最後的選項。範圍包括特定選項，並且允許重疊範圍。
在當行中，按一下當下拉清單並選擇永遠 (來永遠顯示選項) 或當 (來設定選項條件)。如果您選擇當，您也必須：
1. 從第二個下拉清單中選擇輸入項。
2. 選擇是來選擇特定的選項，或選擇是介於來選擇選項的範圍。
  - 是：按一下出現的下拉清單，然後選擇選項允許的值。
  - 是介於：按一下第一個下拉清單，然後選擇範圍中允許的第一個選項。按一下第二個下拉清單，然後選擇範圍中允許的最後一個選項。
按一下加入條件並重複這組步驟來繼續在組態中加入邏輯。

系統會以「和」(AND) 的陳述將選項規則中的條件合併在一起；必須滿足所有的條件控制的選項才會顯示。
再次點按加入選項規則來加入其他選項的條件。
按一下 [儲存]。

在下方的範例中，僅當「Hole Size」是「.8 inches」才允許「Thin」選項。「Default 」選項是永遠允許的：

「組態顯示情形條件」對話方塊中顯示選項規則是設定為「永遠」與「當」滿足某些條件時。

下一個範例使用重疊的範圍來指定顯示情形條件：

「組態顯示情形條件」對話方塊中顯示輸入項的選項規則

下方的範例使用選項與範圍控制的組合來設定所需的邏輯。

「組態顯示情形條件」對話方塊中顯示累加的選項規則

「顯示情形條件」提示

會在所有插入對話方塊 (例如，在將經組態零件插入至組合件中時) 中提供您所設定的顯示情形條件與選項規則。對顯示情形條件的變更會自動反映在參考了組態元素的所有現存文件中。
隱藏的輸入項永遠有其預設值。在本頁的第一個範例中，「Short」與「Medium」高度的零件會有「預設」的寬度，即使沒有設定寬度選項。
- 如果組態輸入項沒有可見的選項，其是被隱藏且假定使用預設值。
當ˋ摺疊了輸入項或選項時，對話方塊中會出現顯示情形條件的摘要。
(僅適用於零件與 Part Studio)：從屬性中被排除的組態輸入項僅能控制其下方也被從屬性中排除其他輸入項的顯示情形。在下方的範例中，如果將「Width」則屬性中排除 (以圖示表示)，則其僅能控制「Fillet」的顯示情形 (如果同時從屬性中排除了「Fillet」)。
(僅適用於零件與 Part Studio)： 在發行套件與修訂版參考值中會將從屬性中被排除的組態輸入項視為有其預設值。如果顯示情形條件不允許使用預設值，則會使用第一個可見的值。
使用組態顯示情形條件對話方塊中的輸入項下拉清單來檢視其他的輸入項。您也可以選擇所有輸入項來檢視所有可用的輸入項。
當在對話方塊中顯示多個輸入項時，按一下三點按鈕來展開或摺疊所有輸入項。
您可以使用組態顯示情形條件對話方塊的預覽部分來做為測試您組態的試用場所。
- 取消選擇顯示隱藏的輸入項核取方塊來從對話方塊中移除反灰的輸入項。
在將經組態零件加入組合件中時，在「組態」面板中的隱藏輸入項是反灰的。
在「組態」選擇器中按一下來為所有的輸入項開啟組態顯示情形條件對話方塊。按一下「組態」面板中的來開啟該輸入項的對話方塊。
