在一个或两个方向上均匀地创建草图图元的多个实例。

若要创建草图的多个阵列实例，请首先选择草图，然后单击“线性阵列”，您将注意到有两个箭头，分别在竖直方向和水平方向。如果要创建更多实例，只需双击数字，输入新数字值，按 Enter 键，即会创建更多实例。您可以调整箭头来调整实例之间的间距。

同样，您可以双击数字，为实例数输入新的数字，按 Enter 键，现在您即已创建更多实例。如果需要，您还可以双击数字以输入数字值，假设我们要设置 1 英寸的间距，则可以直接进行输入，若要在此处设置 1 英寸的间距，则在此处输入即可。

您还可以调整箭头的底部以调整阵列实例的角度。这会同时调整角度和间距值。对所有实例的正确放置感到满意后，按鼠标左键。这会使所有实例生效，并将它们放置到位。

步骤

  1. 选择要阵列化的一个或多个草图图元，然后单击 线性草图阵列图标：

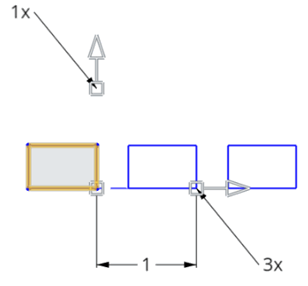

    创建的初始阵列如下：

    使用“线性草图阵列”工具创建的初始阵列的示例

    阵列中实例数的指示符
    双击输入阵列中的实例数。按两次 Enter 键。
    用于更改图元之间距离的箭头图标
    单击并拖动箭头的头部以更改图元之间的距离，拖动箭头的底部以按一定的角度移动阵列。
    双击以指定图元之间的距离

    双击以指定图元之间的距离。

  2. 将鼠标移至空白处，请注意，图标是鼠标带一个绿色按钮。单击以接受并设置草图阵列。

提示

  • 您可以删除阵列中的任何草图图元而不会影响阵列的完整性。更改草图图元实例数量不会复原已删除的图元，该图元的空间会留空。

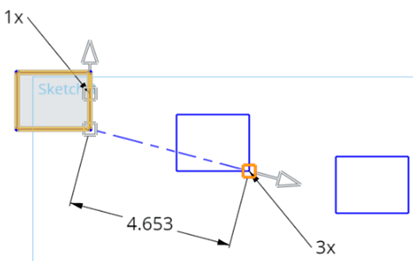

  • 在线性草图阵列中，您可以拖动箭头操纵器的底部以按一定的角度放置阵列（箭头的底部在下图中亮显）：

拖动箭头操纵器的底部以按一定的角度放置阵列的示例

  • 创建超过十个阵列化图元时，系统最多仅显示前 10 个，以防止在生成预览时性能下降。

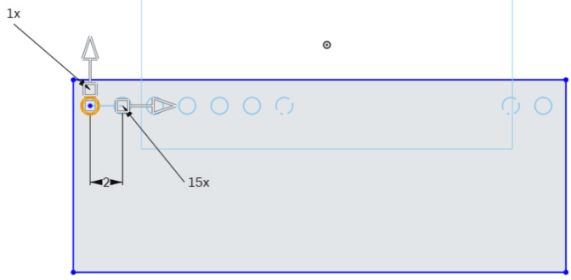

    系统仅在 Part Studio 中显示前 10 个图元（以避免性能降低）的示例

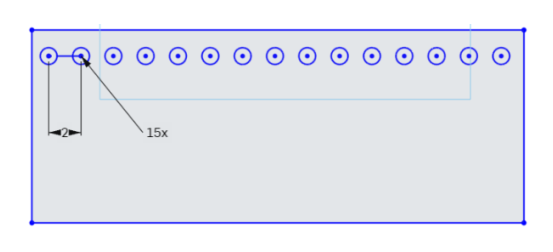

    系统仅显示前 10 个图元以防止性能下降的示例

有关更多信息，请参见环形草图阵列。

在一个或两个方向上均匀地创建草图图元的多个实例。

步骤

  1. 轻按“线性草图阵列”工具。
  2. 轻按以选择要阵列化的一个或多个草图。

    创建了一个初始阵列。阵列化草图图元之间的距离显示为一个数字。草图图元实例的数量显示为“数字 X”。

  3. 轻按两下距离或实例值对其进行编辑。
  4. 轻触并拖动正方形操纵器以调整该行实例的轴。
  5. 轻触并拖动箭头操纵器以调整图元之间的距离。
  6. 轻按两下以结束编辑线性草图阵列。

使用“线性草图阵列”工具在图案所基于的草图中选择圆的示例

使用“线性草图阵列”工具创建其他圆的示例

使用“线性草图阵列”工具在创建阵列之后的示例

提示

  • 您可以删除阵列中的任何草图图元而不会影响阵列的完整性。更改草图图元实例数量不会复原已删除的图元，该图元的空间会留空。
  • 生成超过 10 个阵列图元时，系统最多仅显示前 10 个，以防止在生成预览时性能下降。

有关圆形草图图案的信息，请参见 圆形素描图案。

在一个或两个方向上均匀地创建草图图元的多个实例。

步骤

  1. 轻按“线性草图阵列”工具。
  2. 轻按以选择要阵列化的一个或多个草图。

    创建了一个初始阵列。阵列化草图图元之间的距离显示为一个数字。草图图元实例的数量显示为“数字 X”。

  3. 轻按两下距离或实例值对其进行编辑。
  4. 轻触并拖动正方形操纵器以调整该行实例的轴。
  5. 轻触并拖动箭头操纵器以调整图元之间的距离。
  6. 轻按两下以结束编辑线性草图阵列。

使用“线性草图阵列”工具在图案所基于的草图中选择圆的示例

使用“线性草图阵列”工具创建其他圆的示例

使用“线性草图阵列”工具在创建阵列之后的示例

提示

  • 您可以删除阵列中的任何草图图元而不会影响阵列的完整性。更改草图图元实例数量不会复原已删除的图元，该图元的空间会留空。
  • 生成超过 10 个阵列图元时，系统最多仅显示前 10 个，以防止在生成预览时性能下降。

有关圆形草图图案的信息，请参见 圆形素描图案。
