环形草图阵列

步骤：径向图案

1. 选择要阵列化的一个或多个草图图元，然后单击 ：

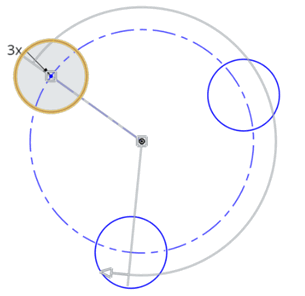

   创建的初始阵列如下：



   	双击输入图案中的实例数。
   	单击并拖动以指定打开图案的角度。
   	双击以输入开放阵列的角度值（单击箭头图标后可见）。
   	双击以指定图元之间的距离。

2. 将鼠标移至空白处，请注意，图标是鼠标带一个绿色按钮。单击以接受并设置草图阵列。

步骤：要径向阵列化的图元（开放阵列）：

1. 选择要阵列化的草图，然后单击 ：

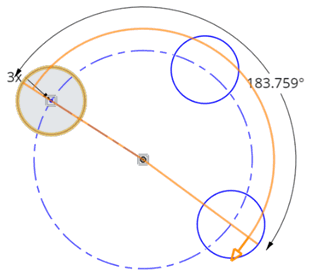

2. 创建初始阵列后，单击并拖动箭头的头部以减小角度尺寸并使阵列处于开放状态：

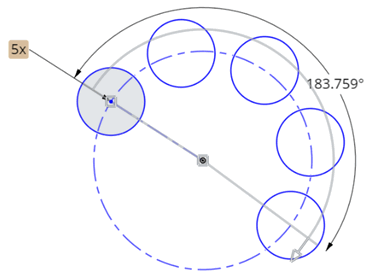

3. 接受阵列后，当您更改实例数量时，它会使阵列保持开放状态：



提示

• 环形阵列默认为闭合阵列 (360^o)。但是，您可以单击并拖动操纵器（箭头）以更改角度值并创建开放阵列。
• 环形阵列最初绕原点创建而成（但是并不约束到它）。单击并拖动中心图标可重新放置阵列并调整其大小。
• 您可以删除阵列中的任何草图图元而不会影响阵列的完整性。更改草图图元实例数量不会复原已删除的图元，该图元的空间会留空。

有关线性草图图案的信息，请参见 线性草图图案。

绕一个轴或嵌合连接器均匀地创建草图图元的多个实例。环形阵列可以开放或闭合，如下所述。

步骤

1. 轻按历史记录
2. 轻按以选择要阵列化的一个或多个草图。

   创建了一个初始闭合阵列。草图图元实例的数量显示为“数字 X”。

3. 轻按两下实例值对其进行编辑。
4. 轻触并拖动箭头操纵器以将环形阵列从闭合阵列更改为开放阵列。
5. 对于开放阵列，轻触并拖动箭头或轻按两下度数值以更改阵列的轴。
6. 轻触并拖动阵列中心的正方形操纵器以调整阵列原点的位置。
7. 轻按两下以结束编辑环形草图阵列。

提示

• 环形阵列默认为闭合阵列（360 度）。但是，您可以轻触并拖动操纵器箭头来更改角度值并创建开放阵列。
• 环形阵列最初绕原点创建而成（但是并不约束到它）。轻触并拖动中心图标可重新放置阵列并调整其大小。
• 您可以删除阵列中的任何实例而不会影响阵列的完整性。更改草图图元实例数量不会恢复已删除的图元，该图元的空间会留空。

有关线性草图图案的信息，请参见 步骤。

绕一个轴或嵌合连接器均匀地创建草图图元的多个实例。环形阵列可以开放或闭合，如下所述。

步骤

1. 轻按历史记录
2. 轻按以选择要阵列化的一个或多个草图。

   创建了一个初始闭合阵列。草图图元实例的数量显示为“数字 X”。

3. 轻按两下实例值对其进行编辑。
4. 轻触并拖动箭头操纵器以将环形阵列从闭合阵列更改为开放阵列。
5. 对于开放阵列，轻触并拖动箭头或轻按两下度数值以更改阵列的轴。
6. 轻触并拖动阵列中心的正方形操纵器以调整阵列原点的位置。
7. 轻按两下以结束编辑环形草图阵列。

提示

• 环形阵列默认为闭合阵列（360 度）。但是，您可以轻触并拖动操纵器箭头来更改角度值并创建开放阵列。
• 环形阵列最初绕原点创建而成（但是并不约束到它）。轻触并拖动中心图标可重新放置阵列并调整其大小。
• 您可以删除阵列中的任何实例而不会影响阵列的完整性。更改草图图元实例数量不会恢复已删除的图元，该图元的空间会留空。

有关线性草图图案的信息，请参见 步骤。
