插入图像

步骤

1. 单击 。

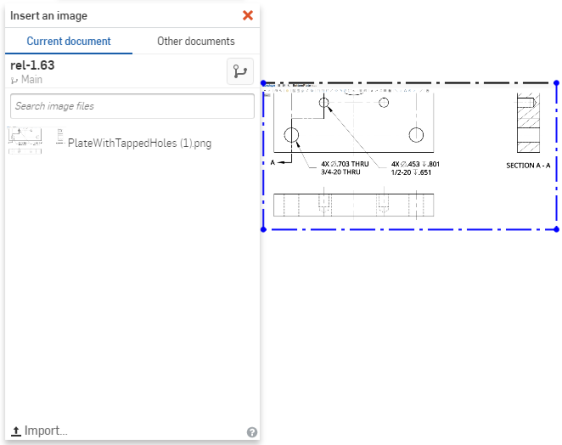

2. 在显示的对话框中（默认情况下，显示在特征列表上面），输入搜索短语以找到图像文件或从列表中选择一个。如果未列出图像文件，请使用对话框底部的“导入”链接。

您也可以在对话框中单击“浏览文档”以浏览包含已上传图像文件的文档。从其他 Onshape 文档（您拥有的文档或已与您共享的文档）插入图像会链接这两个文档。您只能链接至少创建有一个版本的文档。

3. 单击并拖动以在图形区域中放置图像。（在您拖动时，图像的纵横比保持不变并以一条虚线来指示。）

   请注意，默认情况下对框的底边应用水平约束。



4. 单击并拖动图像以调整其位置。

   请注意，图像在移动时会变为半透明，以便在放置过程中获得更好的可见性。

5. 要旋转图像，请先删除默认应用的水平约束，然后固定图像的一个角落并拖动另一个角落。

您可以在图像上绘制草图。首次标注草图几何图元的尺寸也会缩放图像。

提示

• 最大图像大小取决于设备的 GPU，可以在 https://webglreport.com 上查看。确保图像的宽度和高度等于或小于“最大纹理大小”像素限制。
• 要旋转图像，请移除水平约束，固定一个角并拖动另一个角。
• 要移动图像，请移除所有约束，然后单击图像并将其拖动到所需位置。
• 您可以在图像上绘制草图。
• 标注草图几何图元的尺寸也会缩放图像，但是只有应用的第一个尺寸会缩放图像。要重新缩放图像，请移除额外的尺寸，调整剩余的一个尺寸。
• 当您显示/隐藏草图时，图像也会显示或隐藏。
• 此特征遵循 Alpha 通道，所以如果它是透明的，将在 Onshape 中保持这种状态。
• 您可以在一个 Part Studio 中复制/粘贴图像（作为草图图元） ，也可以在 Part Studio 之间进行复制/粘贴。
• 您可以使用环境菜单和“编辑图像”命令来再选择一个图像文件或上传一个新文件。
• 如果图像来源改变，则可以使用选项卡环境菜单中的“更新”选项在其选项卡中进行更新。这也会更新文档中使用的任何位置的图像。

使用导入的图像或照片作为草图的基础。从移动设备上将图像上传到文档或者从移动设备中选择照片，然后在草图中打开该图像。使用图像作为导向来创建草图几何图元。支持的图像类型包括：PNG、JPEG 和 BMP。

步骤

1. 轻按“新建草图”工具以创建新草图。

2. 选择一个平面。
3. 轻按历史记录。

   在出现的对话框中，选择搜索条件以在当前文档或其他文档中找到图像文件，或者从设备中选择照片。

   要在另一个文档中使用图像，该文档必须先版本化。您也可以按名称搜索工程图。

4. 轻按以选择要插入的工程图。

5. 轻按复选标记以关闭对话框。
6. 轻按以设置图像的第一个角，然后再次轻按以设置对角。（拖动时，图像的宽高比保持不变，并用虚线表示）。
7. 要旋转图像，请固定一个角并拖动另一个角。
8. 您可以在图像上绘制草图。首次标注草图几何图元的尺寸也会缩放图像：

从其他文档链接的插入图像在特征列表中以链接图标来指示。

当插入的图像来自的文档创建了较新的版本时，特征列表中的链接图标会以蓝色亮显，Part Studio 选项卡上也会显示一个完全相同的图标。

提示

• 最大图像大小取决于设备的 GPU，可以在 https://webglreport.com 上查看。确保图像的宽度和高度等于或小于“最大纹理大小”像素限制。
• 要旋转图像，请移除水平约束，固定一个角并拖动另一个角。
• 要移动图像，请移除所有约束，然后单击图像并将其拖动到所需位置。
• 您可以在图像上绘制草图。
• 标注草图几何图元的尺寸也会缩放图像，但是只有应用的第一个尺寸会缩放图像。要重新缩放图像，请移除额外的尺寸，调整剩余的一个尺寸。
• 当您显示/隐藏草图时，图像也会显示或隐藏。
• 此特征遵循 Alpha 通道，所以如果它是透明的，将在 Onshape 中保持这种状态。
• 您可以在一个 Part Studio 中复制/粘贴图像（作为草图图元） ，也可以在 Part Studio 之间进行复制/粘贴。
• 如果图像的来源发生变化，可以使用选项卡环境菜单上的“更新”选项进行更新。这样也会更新在文档中的任何位置使用的该图像。
