正在修复

要使用“版本和历史记录”面板中的“查看修复”，请执行以下操作：

1. 打开包含派生特征参考或任何其他损坏的参考 Part Studio。

2. 单击“版本和历史记录”图标 () 打开“版本和历史记录”面板。

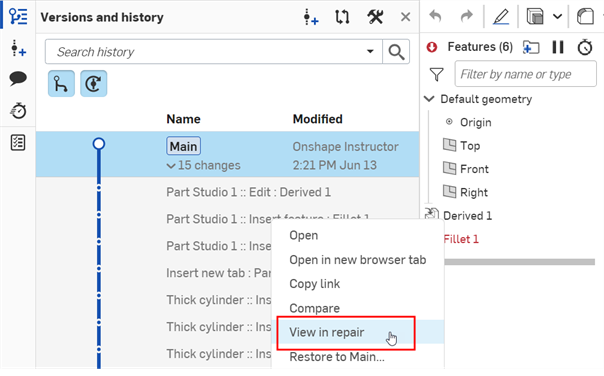

3. 右键单击要修复的更改，然后从环境菜单中选择“查看修复”。

   或者，单击“版本和历史记录”面板工具栏上的“修复”图标 ()，然后选择历史记录条目。这一定是历史记录中没有任何参考损坏的地方（最近一次已知的良好状态）。通常，这是参考损坏之前的历史记录点。



4. 修复面板并排打开，当前 Part Studio 位于左侧，“修复”面板中的基础参考位于右侧：



5. 逐一打开和修复每个特征。当您在 Part Studio（左侧）中进行修复时，Part Studio 和“修复”面板（右侧）将同步并同步更新。将鼠标悬停在 Part Studio 中损坏的参考上方还会在“修复”面板中亮显该参考（在损坏之前指向该参考的位置）。



6. 在 Part Studio 中进行修复，直到不再有损坏的参考为止。



7. 单击“修复”面板图标 () 关闭“修复”面板。

要从该特征的最后一个健康时刻开始修复，请执行以下操作：

1. 打开包含派生特征参考或任何其他损坏的参考 Part Studio。

2. 执行以下两项操作之一：

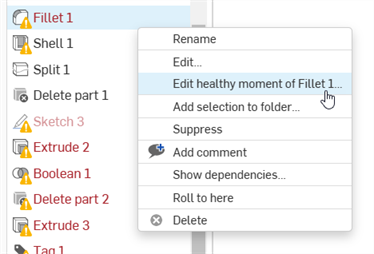

   1. 右键单击带有损坏参考的特征，然后从环境菜单中选择“编辑[特征]的健康时刻”：

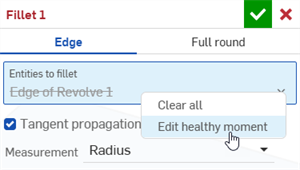

   2. 双击带有损坏参考的特征，右键单击损坏的参考，然后从环境菜单中选择“编辑健康时刻”：

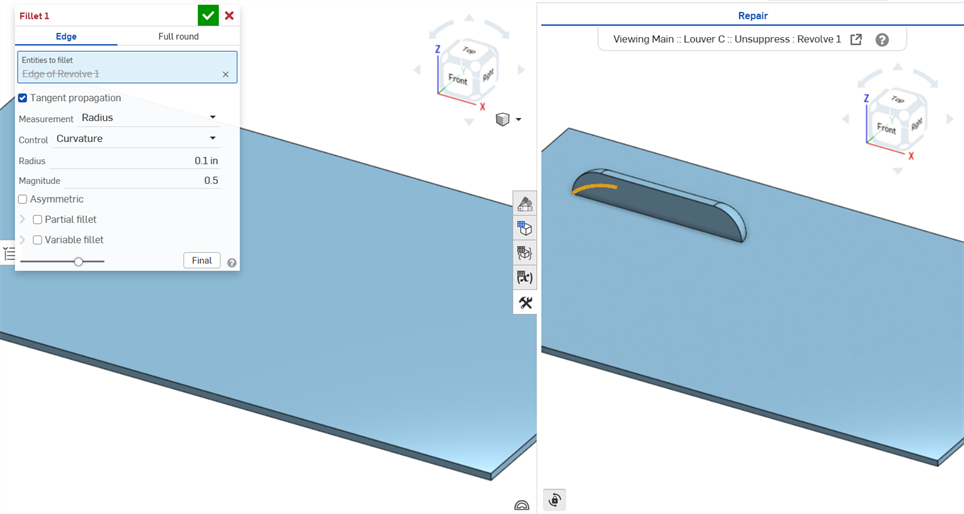

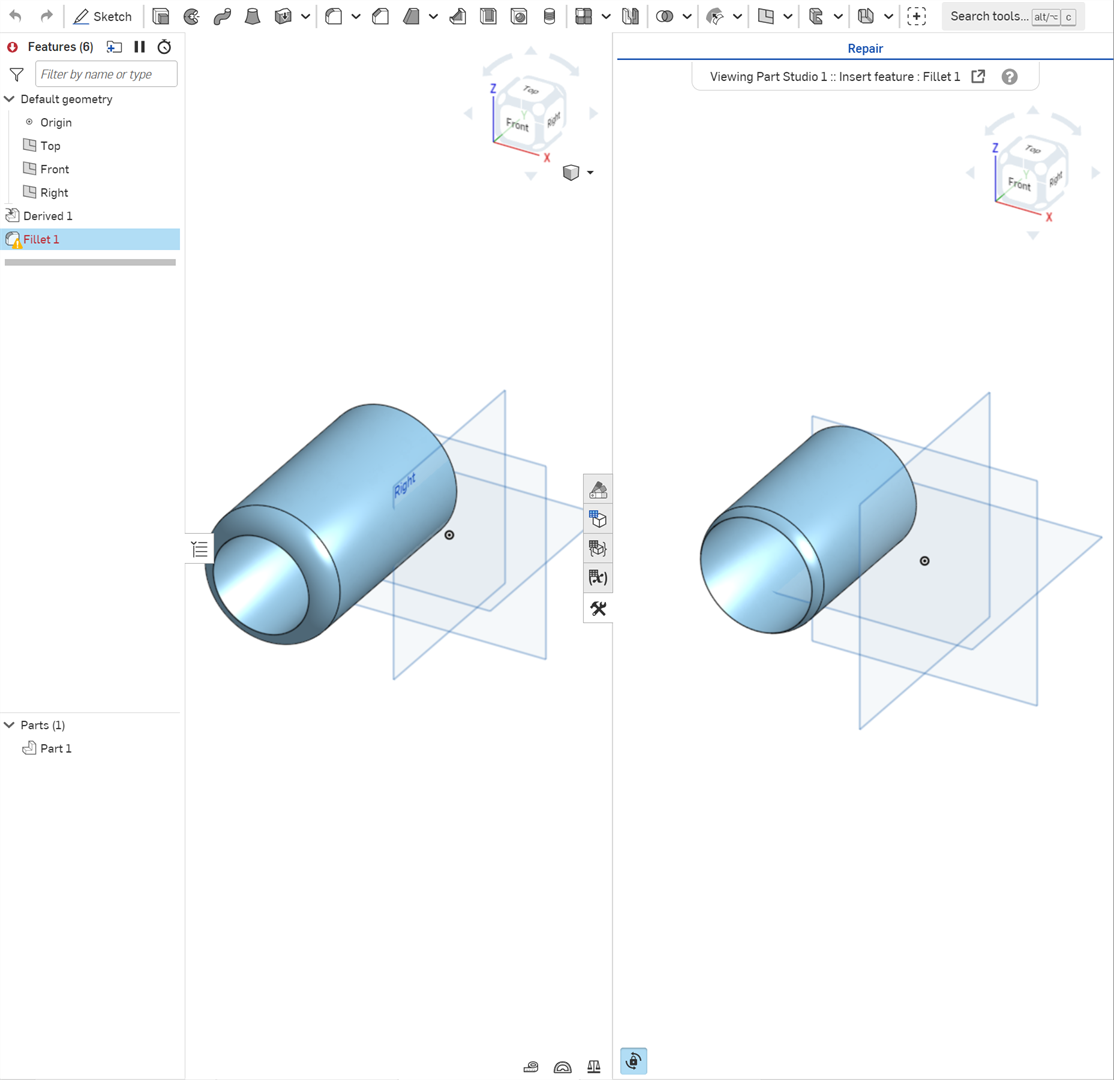

3. “修复”面板并排打开，左侧是当前 Part Studio，右侧是“修复”面板中的 Part Studio 和特征的最后一个健康时刻：

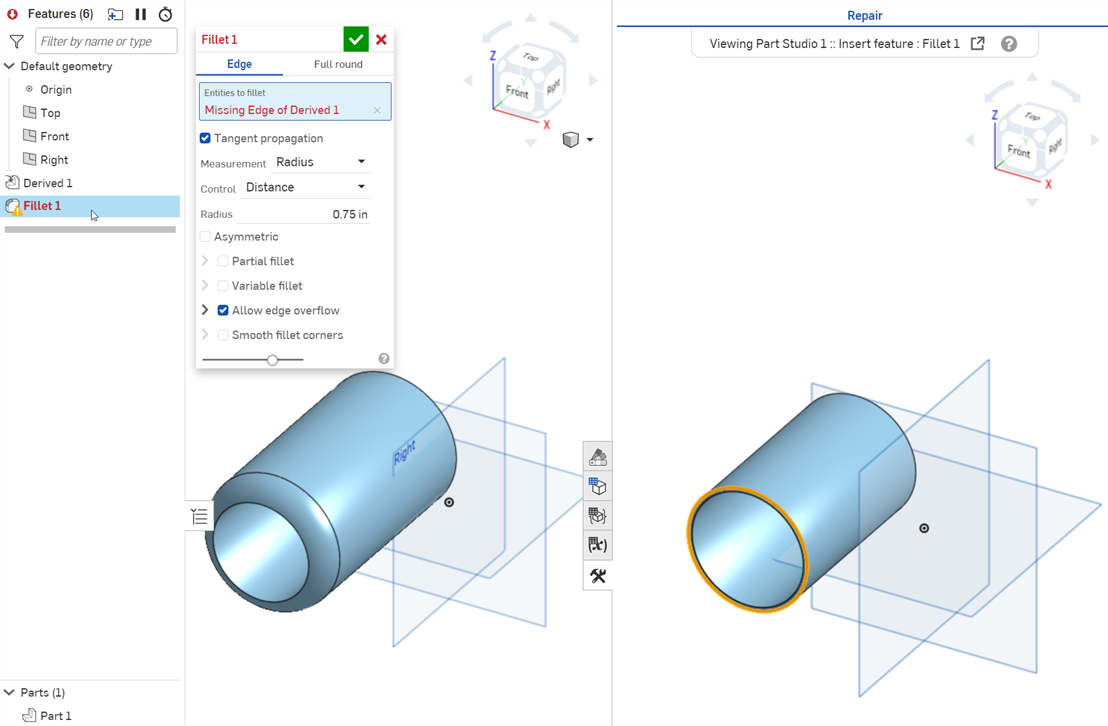

4. 在 Part Studio（左侧）中修复该特征中损坏的参考。修复时，Part Studio 和“修复”面板（右侧）会同步和更新。将鼠标悬停在 Part Studio 中损坏的参考上方还会在“修复”面板中亮显该参考（该参考在损坏之前指向的位置）。

5. 单击“修复”面板图标 () 关闭“修复”面板。

当某些特征的参考已损坏，但该特征没有失效时，无法使用“编辑最后健康时刻”。例如，如果在“拉伸”特征对话框中有多个缺失的面或草图区域需要拉伸。您仍然可以通过“版本和历史记录”面板进入“修复管理器”。

当特征由于参考已损坏而失效时，使用该参考的所有下游特征也会失效。替换参考特征允许您在第一个使用该参考的特征中替换该参考，并将此新参考传播到所有因使用该参考的失败特征中。要使用该特征，您必须在 “修复” 面板中访问模型以前的健康时刻之一。

1. 从“版本和历史记录”面板中打开“修复”面板，或者从该特征的环境菜单中打开“编辑健康时刻”。

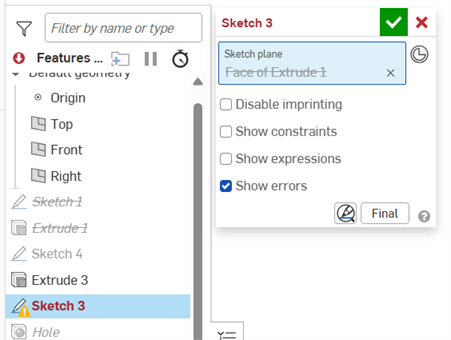

2. 双击特征列表中参考已失效的特征以将其打开（如果尚未打开）：



假设特征列表中有多个特征失效，虽然不是必须从顶部打开第一个，但建议从上到下依次修复它们。

3. 单击下方第一张图片中显示的“替换参考” 图标 ()。打开“替换参考”对话框（下方第二张图片）：



4. 在特征列表或图形区域中选择要替换的参考。

5. 保持传播更改处于选中状态，以便在所有下游特征中更新新的参考（在只读的“传播更改到特征”字段中列出）。如果只想在此草图或特征中替换此参考，则取消选中。

6. 单击复选标记图标 () 以接受新的参考。



7. 参考将在草图或特征对话框中更新。单击复选标记图标 () 关闭此对话框。



在步骤 5 中替换参考后，直接单击草图或特征对话框的复选标记 () 以立即关闭两个对话框。

示例

以下是派生的铸造模型的示例。派生的 Casting-1 被 Casting-2 所取代。 按照以下步骤通过替换来修复失效的特征，然后将替换后的特征传播到下游，以修复将其用作参考的其他失效的特征。

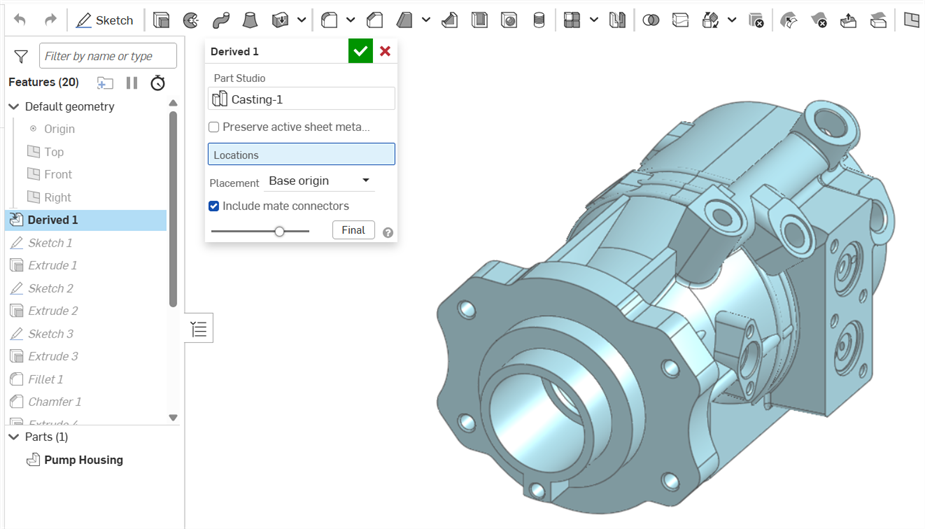

1. 双击打开 Derived 1 特征：

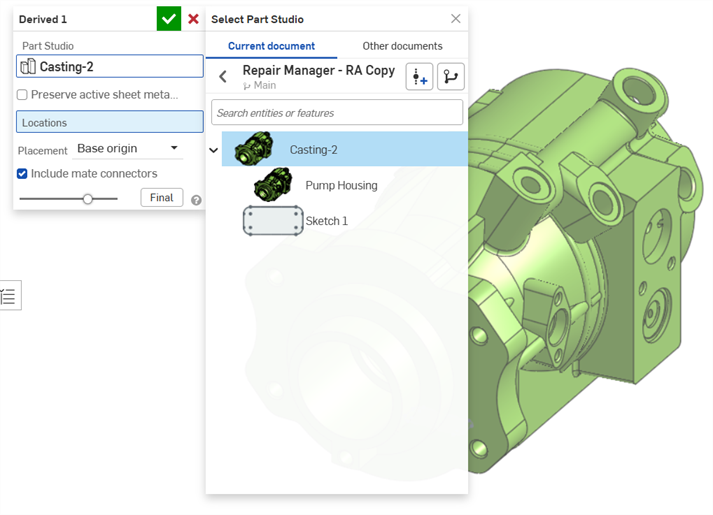

2. 单击 Part Studio Casting-1” 字段以打开“选择 Part Studio” 对话框。在“派生”特征中找到并选择 Casting-2 模型，将其用作模型替换：

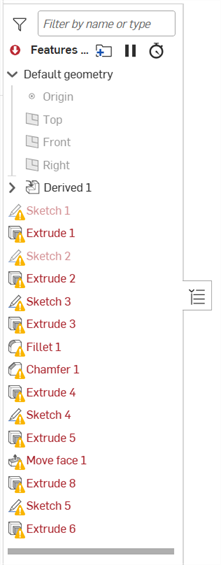

   替换派生模型会导致“特征”列表中的多个特征失效：



3. 双击第一个失效的 Sketch 1 特征将其打开。

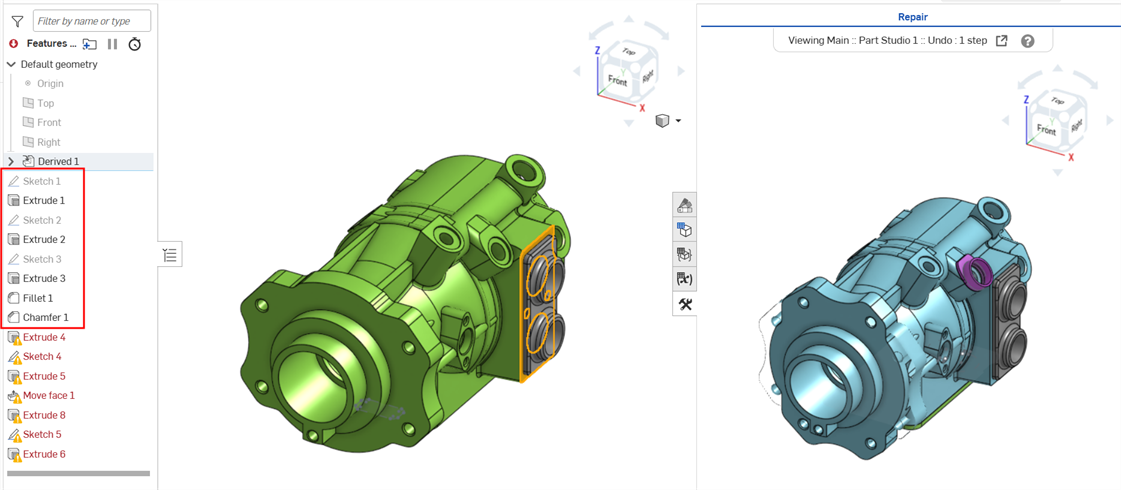

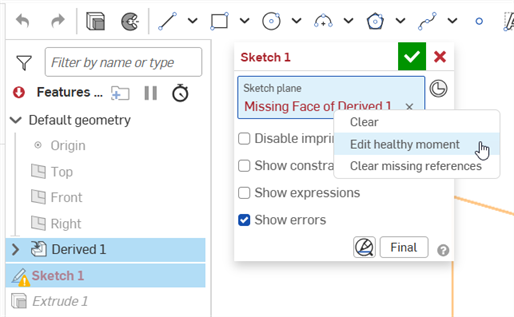

4. 右键单击并选择“编辑健康时刻”（下方第一张图片），以便于在存在可用于修复的健康时刻时打开“修复”面板（下方第二张图片）。

   或者，打开版本和历史记录面板，在模型的健康时刻时（在替换派生模型之前）找到更改。然后右键单击更改，然后在环境菜单中选择“查看修复 ”。有关详细信息，请参见“版本和历史记录”面板中的 “步骤：修复”。

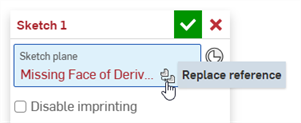

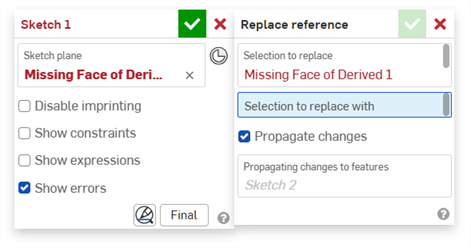

5. 将鼠标悬停在“草图平面”字段的右下角，显示“替换参考”按钮（下方第一张图片）。点击它打开“替换参考”对话框（下方第二张图片）：

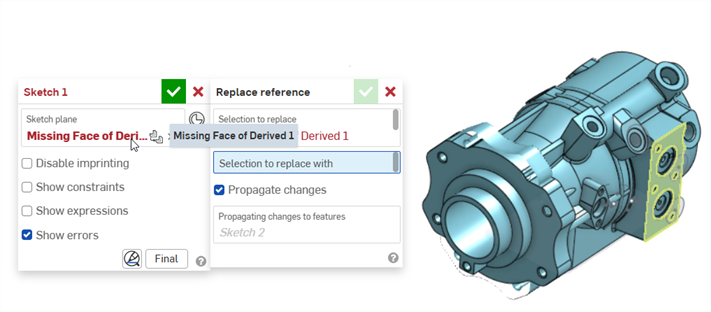

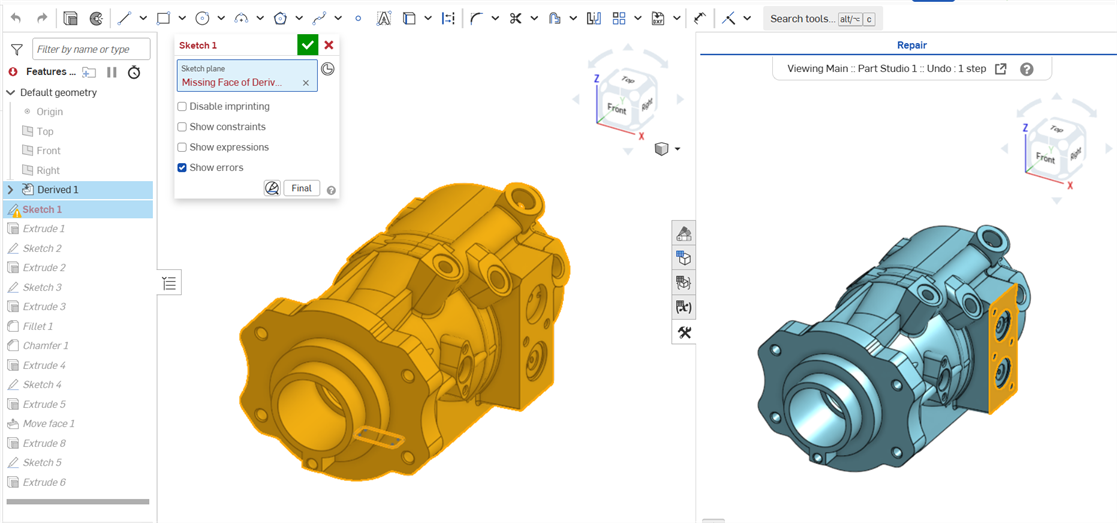

6. 将鼠标悬停在“草图”对话框中的“草图平面”参考上方，在右侧的“修复”面板中亮显有问题的参考：

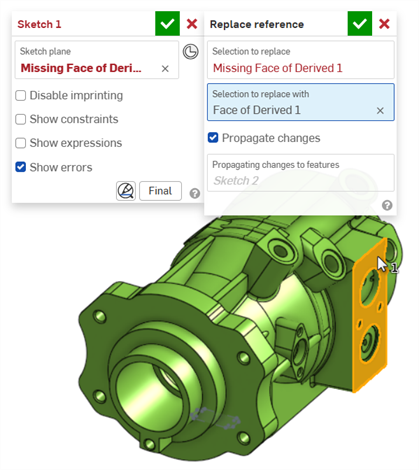

7. 在左侧的 Part Studio 模型中选择新的替换部件，确保选中“传播更改”：



8. 单击“草图”对话框上的复选标记 () 可同时关闭两个对话框。替换后的面会向下游传播，以修复特征列表中的其他特征故障。继续此过程，直到所有特征恢复正常。



注释

• 修复面板必须处于打开状态并处于活动状态才能替换参考。

• 每次操作只能替换 1 个参考文献（1 比 1 更换）。不支持多个参考替换（一对多、多对一或多对多）。

• 如果使用“版本和历史记录”面板打开“修复”面板，则参考的传播完全取决于所选并用作修复基础的更改。

  • 如果选择并用作修复基础的更改不是“健康状态”，则会显示一条蓝色通知，建议选择其他“健康”的更改。

• 选择“编辑健康时刻” 来访问“修复”面板可能并不总是能找到进行修复的最佳时机。如果一个版本在被用作修复的基础之前就被还原，就会发生这种情况。

• 目前不支持以下内容：

  • 替换隐式和显式的配合连接器

  • 上下文参考

  • 外部草图参考

  • 在建模过程中，如果某个特征从单个参考创建了多个参考，这些参考将无法继续传播。

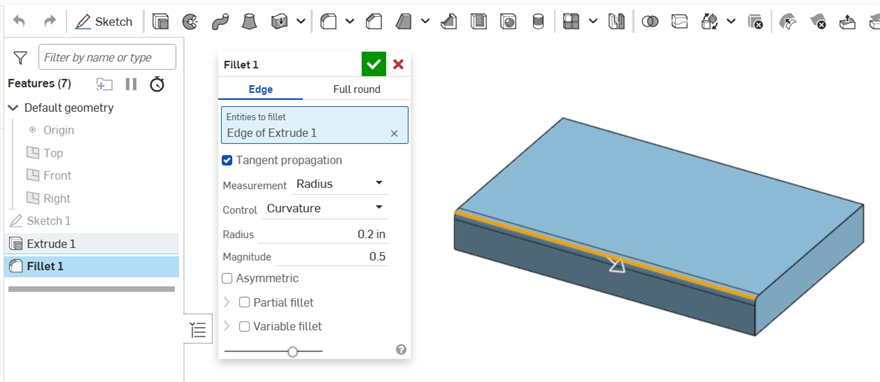

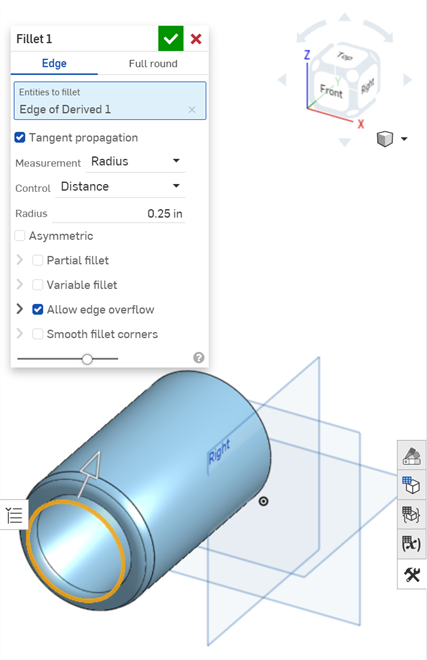

    例如，某个圆角特征应用于模型的边：

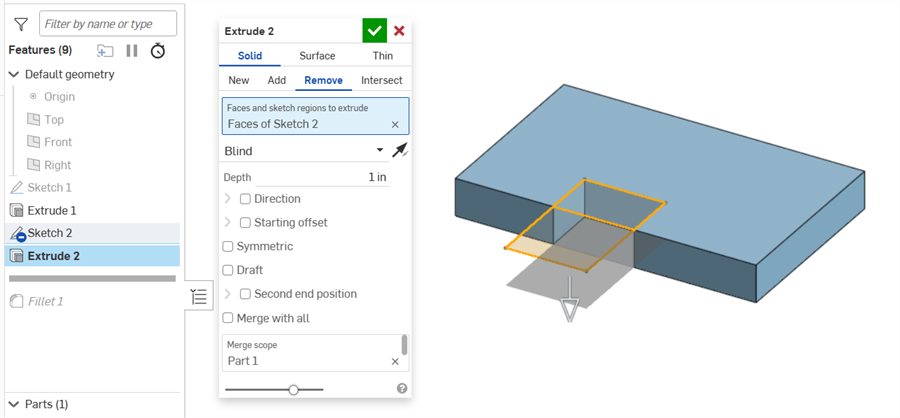

    回滚条在圆角之前移动。拉伸沿着圆角边从模型中移除材料：

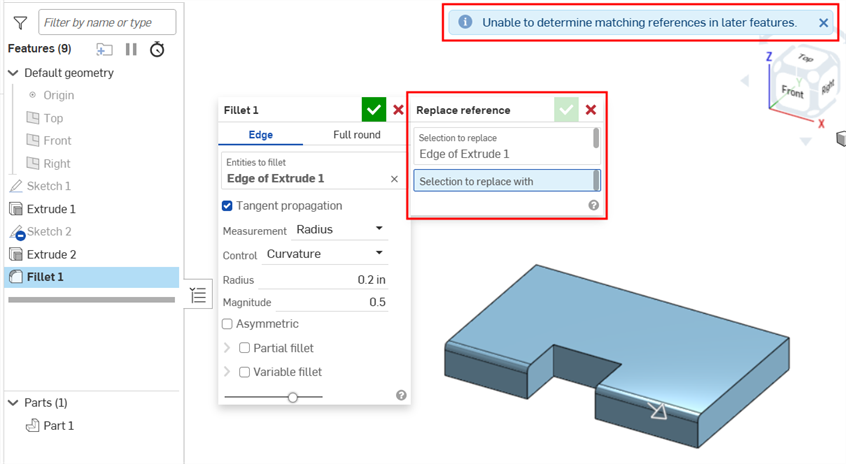

    回滚条移至“圆角”特征下方。该模型现在有 2 条由单个“圆角”特征选择创建的圆角边。当您尝试在“圆角”对话框的“要设为圆角的图元” 字段中替换参考时，“替换参考”对话框不显示任何可以传播替换的特征，并且会显示一条通知，表明无法确定匹配的参考。



右键单击“修复”面板中的空白区域，显示包含以下选项的环境菜单：

• 缩放到合适大小（快捷方式：f，双击滚轮）- 选择此命令或使用快捷键将整个模型放大到视图中。缩放在 Part Studio 和“修复”面板之间是同步的；两个视图会同时放大。

• 等轴测（快捷键：shift+7）- 以成角度的等轴测视图显示模型。等轴测在 Part Studio 和“修复”面板之间是同步的；两个视图会同时移动。

• 可以从历史记录中的任何点访问“查看修复”。如果从一个历史记录点使用“查看修复”无法产生所需的结果，请尝试从版本历史记录的另一个点访问“查看修复”。

• 在 Part Studio 中使用回滚条还可以同时回滚“修复”面板。

• 支持切换配置。在 Part Studio 中更改配置会更新“修复”面板，使其与新选择的配置相匹配。

• 若要取消“修复”面板和 Part Studio 之间的视图方向、缩放和平移同步，请单击“同步视图”开关 ()。现在，每个面板中的视图调整是独立的。再次单击开关可同步两个面板视图。

无论是已同步还是未同步，对回滚条的调整在两个面板之间保持同步。

• 如果在“修复”中查看时删除了活动分支，“修复”面板将自动关闭。

• 如果您在剖视图中排除了零件，则“修复”面板不会显示排除项。在 Part Studio 中分割的所有零件都在“修复”面板中进行了剖切，即使是排除的零件也是如此。

• 测量值、分析工具、质量属性和带标签的评论在“修复”面板中不可见。

• “版本和历史记录”面板中的选定对象颜色亮显为不同的颜色，表示您正在查看修复。

• 重新打开“修复”面板会将其打开到上次记住的状态（最后一次打开时），除非您在新的历史记录点访问“版本和历史记录”面板中的“查看修复”，这会覆盖记住的状态。

• 交叉亮显（当在 Part Studio 中将鼠标悬停在某个图元上时，在“修复”面板中以黄色亮显该图元）除了适用于直线和面等几何图元外，还适用于嵌合连接器。
