使用配合的关系来约束配合之间的自由度。

关系类型

Onshape 目前提供下面这些类型的关系：

  • 齿轮关系 - 使两个具有旋转自由度的配合相关
  • 齿轮齿条关系 - 使具有旋转自由度的配合与具有线性自由度的配合相关
  • 螺旋关系 - 将一个圆柱配合的旋转自由度约束为同一圆柱配合的平动自由度
  • 线性关系 - 将两个配合之间的线性运动约束为以恒定比率变化

亮显关系特征图标的部件工具栏

对配合使用关系来约束配合之间的自由度。Onshape 当前提供了下面几种类型的关系：

步骤

要添加关系：

  1. 选择关系图标之一。
  2. 在配合特征的主列表中（或在当前的任何子装配体的特征列表中）选择要约束的所需配合。
  3. 在关系对话框中，确认选择了所需的关系类型：

    “齿轮齿条”对话框，确认选择了所需的关系类型

  4. 在模型上或从配合特征列表中选择所需的配合。
  5. 如有必要，请指定该嵌合的自由度：
    1. 当您选择具有关系要求的确切自由度的嵌合时，Onshape 会在对话框中显示每个嵌合的自由度

      图标指示每个嵌合的特定自由度：对于滑块，指示沿 Z 轴做线性运动；对于旋转，指示绕 Z 轴做旋转运动。

    1. 如果选择的嵌合具有的自由度比关系要求的多，会再显示一个对话框，从中可以为选定的每个嵌合选择所需的自由度。
  1. 指定每转距离（如果不使用默认单位，还要指定单位）。
  2. 为这两个配合选择适当的自由度后，对话框中会填充内容，您随后便可以接受对话框。

您可以在装配体中的数值输入框中使用表达式和三角函数。

包含各种关系的关系工具栏的示例

对配合使用关系来约束配合之间的自由度。Onshape 当前提供了下面几种类型的关系：

  • 装备关系 -在配对之间创建恒定的角度旋转比率
  • 齿轮和齿轮的关系 -将 Revolute 配对的旋转自由度与滑块配对的线性自由度相关联
  • 螺丝关系 - 将一个圆柱嵌合的旋转自由度约束为同一个圆柱嵌合的平动自由度
  • 线性关系 -限制两个滑块配合之间的线性运动以恒定比率变化

步骤

要添加关系：

  1. 选择关系图标之一。
  2. 在配合特征的主列表中（或在当前的任何子装配体的特征列表中）选择要关联的所需配合。
  3. 在关系对话框中，确认选择了所需的关系类型，并输入必填信息。

显示齿轮关系的“关系”对话框

仅当选择的配合适合选择的关系类型时，关系才会成功。

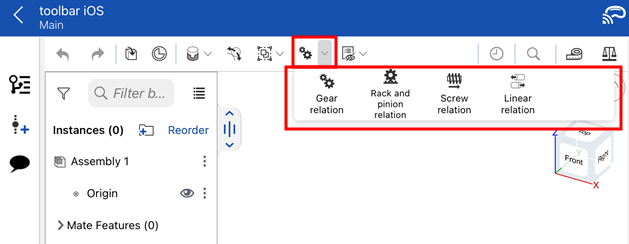

包含各种关系的关系工具栏的示例

对配合使用关系来约束配合之间的自由度。Onshape 当前提供了下面几种类型的关系：

  • 装备关系 -在配对之间创建恒定的角度旋转比率
  • 齿轮和齿轮的关系 -将 Revolute 配对的旋转自由度与滑块配对的线性自由度相关联
  • 螺丝关系 -将一个圆柱配对的旋转自由度限制为同一个圆柱配对的平移自由度
  • 线性关系 -限制两个滑块配合之间的线性运动以恒定比率变化

步骤

要添加关系：

  1. 选择关系图标之一。
  2. 在配合特征的主列表中（或在当前的任何子装配体的特征列表中）选择要关联的所需配合。
  3. 在关系对话框中，确认选择了所需的关系类型，并输入必填信息。

显示齿轮关系的“关系”对话框

仅当选择的配合适合选择的关系类型时，关系才会成功。
