通过使用特定零件(或一组选定的零件)的环境菜单,您不仅可以自定义零件的颜色,还可以指定材料(由此指定密度),以及在不指定材料的情况下指定自定义密度。Onshape 提供了材料库以供您使用,您还可以添加(或移除)自己的自定义材料库。
您可以通过关联环境菜单为一个零件(或一组选定零件)指定材料。为零件指定材料后,质量特性工具随即也会显示与密度相关的信息。
要为零件指定材料:
- 选择一个零件(或一组零件),右键单击以打开环境菜单,然后选择指定材料:
- 选择“库”选项卡。

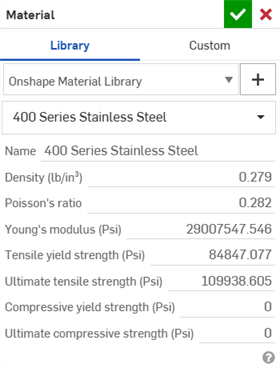

- 从第一个下拉菜单中选择一个材料库,默认情况下显示的是 Onshape 材料库(如果有):
- 从第二个下拉菜单中选择一种材料。
请注意,列出的每种材料都带有一个密度值。
- 单击 。
指定材料时,请注意:
- 如果未指定材料,则零件的质量为零。
- 单位以当前文档的单位显示。

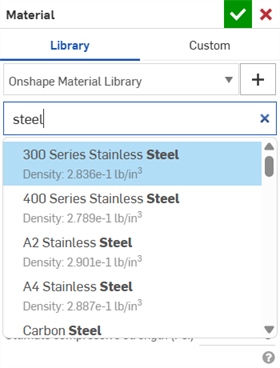

- 您可以通过在搜索框中输入名称或类别来搜索材料:
-
为某个零件指定材料之后,该零件的环境菜单选项将变为编辑材料。
-
“零件属性”对话框显示一个只读输入框,指示与零件相关的材料。请参见编辑和重置零件属性以获取更多信息。
您可以通过材质对话框中的自定义选项卡为零件(或一组选定零件)分配自定义材料名称和相应的属性。
要为零件分配自定义材质和属性,请执行以下操作:
- 选择一个零件(或一组零件),右键单击以打开环境菜单,然后选择指定材料。
- 选择“自定义”选项卡。
- 输入可用自定义属性的值:
名称
密度
泊松比率
杨氏模量
抗拉屈服强度
极限抗拉强度
抗压屈服强度
极限抗压强度
- 点击复选标记图标 ( )。
指定的值用于计算质量特性。请注意,不会存储材料名称和值以备将来与其他零件一起使用,但您可以根据需要为其他零件输入相同的信息。
您可以将材料库添加到您的 Onshape 帐户,并且还可以与其他用户共享。对于公司帐户,公司管理员可以添加材料库,一旦管理员在“我的帐户”中“公司”>“首选项”页面上勾选相应的框,它就会自动变为可供所有公司成员使用。
添加自定义材料库的主要工作流程为:
- 从 Onshape 导出 Onshape 材料库(使用此材料库的格式并且只需编辑内容)。
- 将材料库导入电子表格编辑工具,并对其进行编辑以包含所需的信息。导出文件。
- 将材料库导入新的 Onshape 文档。
- 与他人共享文档,这样他们也可以使用它。
更详细的说明如下。
导出 Onshape 材料库
- 在您的 Onshape 帐户中时,在公开筛选器中搜索 std.mat 文档,或者使用以下链接:
Onshape 标准材料库 (std.mat)
- 打开文档。
- 右键单击 std.mat 选项卡并选择导出。
选项卡将导出为 CSV 文件(采用 UTF-8 格式)。
将库导入电子表格,编辑并导出
- 在电子表格编辑器中打开导出的 Onshape 材料库的 CSV 文件。请注意,该文件必须采用 UTF-8 格式。
- 将第一行留作必要的列名称:类别、名称、密度。
请注意,密度始终以 kg/m3 为单位记录在电子表格中。
- 根据需要编辑行以记录您的自定义材料。随意使用任意类别,来实现您的目的。
请注意,您可以创建多个自定义材料库以帮助为用户组织材料。
- 使用新名称保存电子表格。
- 从编辑器中将电子表格导出为 CSV 文件(采用 UTF-8 格式)。
将编辑过的库导入到 Onshape
- 在您的 Onshape 帐户中创建一个新文档。这个名称是不相关的,因为文档的名称不用于材料库的名称;该选项卡的名称用于材料库的名称。
- 在新文档中,单击 以创建另一个选项卡,如下所示(以存放材料库)。
- 右键单击新的“材料库”选项卡,并选择更新。
- 在对话框中,选择自定义材料库 CSV 文件(采用 UTF-8 格式),并单击打开。
-
文件内容随即显示,如果这是正确的文件,请单击确定。
如果这不是正确的文件,请单击取消并在上述步骤 2 中重新开始。
- 单击 创建此文档的版本。(为版本提供一个名称并单击“创建”)。
- 从文档中删除不必要的选项卡,只留下“材料库”选项卡。
- 将选项卡重命名为您想要的库名称,并显示在“材料”对话框中。
如果需要,与其他用户共享库
与其他用户共享新材料库的访问权限:
- 选择文档后在“文档”页面上或在打开的文档中单击共享。或者,您也可以使用“文档”页面上特定文档的齿轮菜单,从中选择
- 选择要与之共享文档(之后是库)的个人、团队或公司。
- 最低权限必须是查看权限。
- 将其他用户推荐给 添加材料库 在 管理自定义材料库如上所述,以获取说明。
即使新材料库尚未添加到“首选项”中,您仍然可以通过“材料”对话框使用它:
- 在存在几何图元的 Part Studio 中,右键单击零件或零件名称并选择指定材料。

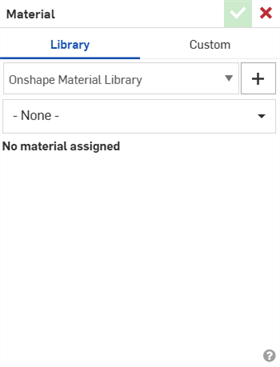

- 单击库名称旁边的加号图标 。

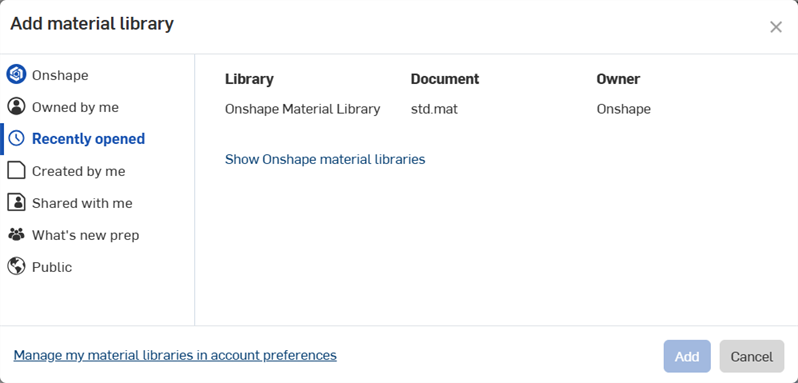

- 使用筛选器搜索可供您使用的材料库:
如果需要,单击列标题按该列进行排序。
- 单击添加。
- 请注意“材料”对话框中的新库名称。
Onshape 提供了一个默认材料库供您使用,您也可以创建、添加和移除材料库。
添加材料库
若要添加材料库,您必须有权访问通过创建新的材料库中的步骤添加的库
如果材料库文档已与您共享(您需要该文档的查看权限),则您可以仅将材料库添加到您的帐户设置中的“首选项”列表中。
- 在 Onshape 窗口右上角单击您的名字。
- 选择我的帐户。
- 选择左侧的选项卡首选项。
- 滚动到所显示页面的底部查看材料库:
-
单击添加材料库按钮。
- 在“添加材料库”对话框中,使用筛选器来帮助查找要添加的材料库。
- 选择材料库并单击添加。
新材料库将添加到“首选项”页面的列表中。这个新库将通过“材料库”对话框在您有权访问的所有其他文档中的提供。
移除库
请注意,删除操作是即时的。无需确认。
- 在帐户设置的首选项选项卡上,滚动到页面底部的材料库。
- 单击您要移除的库旁边的移除按钮。
如果需要,您可以移除 Onshape 材料库。要重新添加该库,请使用此文档:Onshape 标准材料库 (std.mat)
更新材料库
如果您需要在已添加到 Onshape 帐户的自定义材料库中添加或移除材料:
- 在材料库 CSV 文件(采用 UTF-8 格式)中进行必要的更改并保存。
- 在 Onshape 中,打开包含自定义材料库(作为选项卡)的文档。
- 右键单击自定义材料库选项卡并选择更新。
- 选择更新的 CSV 文件并单击确定。
- 创建一个版本,使更改可供已与之共享文档的所有用户使用。
用户不会收到材料库已更改的通知,但可以立即访问更新的版本。已经指定了材料的任何零件都不会随着对库进行的任何更改而更新。如果特定的材料规格已经更改,则材料必须重新应用到零件才能使更改生效。
如需其他学习中心资源,请点击此处的技术简报文章:管理自定义库的最佳实践(需要 Onshape 帐户)。
