插入零件或装配体是指将零件、装配体、草图和曲面的实例插入活动装配体。您可以实例化在 Part Studio(或整个 Part Studio)中定义的特定零件(已发布或未发布)、草图和曲面、在其他装配体选项卡中定义的装配体,以及在其他文档(链接文档)中定义的所有这些项目。当前文档或其他正在浏览的文档中存在相应的图元时,对话框中会出现每个对象类型的过滤器。
快捷键:i
当装配体选项卡处于活动状态时,装配体工具栏也处于活动状态。
插入零件或装配体是指将零件、装配体、草图和曲面插入活动装配体。您可以实例化在 Part Studio 中定义的特定零件、草图和曲面(或整个 Part Studio)、在其他部件选项卡中定义的部件,以及在其他文档(链接文档)中定义的所有这些项目。当前文档或其他正在浏览的文档中存在相应的图元时,对话框中会出现每个对象类型的过滤器。
插入期间,默认的放置方式是将(被插入的零件或子装配体的)Part Studio 原点与首个实例的(插入到的装配体的)装配体原点对齐。并且同一零件的后续实例的插入略有偏移。
固定零件与应用配合不同。固定(可在零件实例的环境菜单中找到)特定于它应用于的装配体,它不会延续到该零件插入的其他任何装配体。
从装配体中删除实例或特征时,也会删除所有相关的特征(配合连接器、配合和关系)。唯一的例外是配合组,它们将不会被删除。
您也可以在同一个文档中将零件、曲面和复合零件从 Part Studio 复制并粘贴到装配体中。右击零件清单中的零件,然后选择复制零件(或使用 Ctrl/Cmd + c 键盘快捷键),然后在装配体中右击并选择粘贴零件(或者使用 Ctrl/Cmd+v 键盘快捷键)。
Onshape 会记住此选择,并在后续操作中让打开的对话框中显示上次选择的选项。
对零件和曲面的筛选也会显示网格和混合模型的结果。

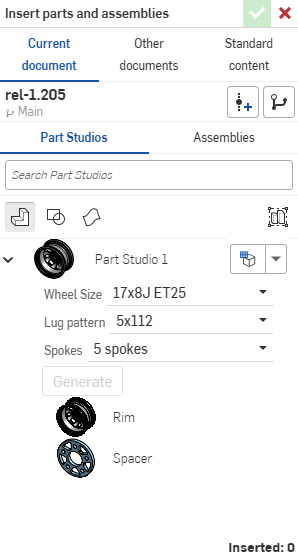

在插入配置的零件(显示在左上方)时,您可以选择配置,而且当插入配置的装配体(显示在右上方)时,您还可以选择所需的特定配置。
插入装配体时,草图可以具有配合连接器并且装配有零件、其他草图和装配体。
将具有配置的零件插入装配体后,可以更改其配置:

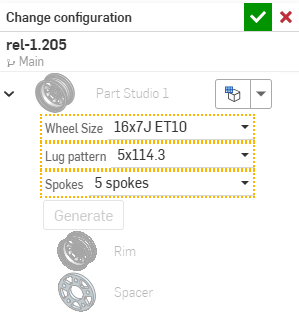

“更改配置”对话框随即打开:
要查看装配体中当前有哪些配置处于活动状态,请将鼠标悬停在实例列表中的某个零件上,出现包含配置信息的工具提示:
请注意,您不能更改工具提示中的配置;请按照上面的说明进行操作。
使用“将整个 Part Studio 作为刚性插入”按钮将 Part Studio 插入装配体中:
在“装配体实例”列表中,右键单击 “Part Studio ”,然后从快捷菜单中选择 “编辑”:
“编辑 Part Studio 实例” 对话框打开。在此对话框中,您可以:
插入或移除所有零件 ()、草图 (
) 和曲面 (
)。
从“配置”下拉菜单切换到备用 Part Studio 配置。
单击对话框中的复选标记 () 以接受您在装配体中的更改。
如果您正在插入的零部件已定义有配合连接器(在 Part Studio 中)并且您在装配体中开启了卡扣模式 ,则:
如果正在插入的零部件上没有明确定义的配合连接器,则可以使用正常的非卡扣自由拖动,即使开启了卡扣模式也是如此。
插入到装配体后,可以更新已修订的零件以反映更新的修订。单击实例列表中的图标以打开参考管理器。这样,您可以更新到最新版本,或进行选择性更新。具有较新版本的零件在实例列表中具有此图标:。
单击图标以深入查看要选择的修订:
- 要从文档的特定版本插入的版本图
- 创建版本以实时创建文档的新版本,以便选择版本化图元
双击实例列表中的某个零件以打开该零件的在关联中创建或在关联中编辑会话。
插入零件或装配体是指将零件、装配体、草图和曲面插入活动装配体。您可以实例化在 Part Studio 中定义的特定零件、草图和曲面(或整个 Part Studio)、在其他部件选项卡中定义的部件,以及在其他文档(链接文档)中定义的所有这些项目。当前文档或其他正在浏览的文档中存在相应的图元时,对话框中会出现每个对象类型的过滤器。
只有当该文档有一个或多个版本时,您才能从其他文档进行选择。如果不存在任何版本或存在较新版本,则会显示有关文档状态的通知。如果不存在任何版本,请轻按以在该文档中创建一个版本。
查看部件时,您会看到部件工作室的默认细节视图。在此之下,您可以看到该零件工作室中的各个部分。触摸零件工作室名称以插入零件工作室的全部内容,或点按单个部件。这同样适用于组件。插入对话框显示 “已插入” 计数,该计数随每个插入的实体而更新。一次可以将多个实体插入到一个组件中。
选择将整个Part Studio作为刚性插入 图标,然后选择 “Part Studio”。此选项将使用对 Part Studio 进行的所有更改(包括添加新部件)自动更新装配。
The Insert dialog showing inserting configured parts, on the left above, and showing a configured assembly, on the right.
Onshape 中的配置在浏览器上创建而成,可以在 iOS 设备上查看和使用。Configurations are created in the Onshape on a browser, and can be seen and worked with on an iOS device.插入的图元的默认放置方式是将(被插入的零件或子装配体的)Part Studio 原点与(插入到的装配体的)装配体原点对齐。
如果您从其他文档插入了一个零件或装配体,则会在特征列表中的“派生”特征旁边显示一个链接图标,指示它已链接至其他文档。插入的 Part Studio 或装配体来自的文档创建了较新版本时,实例列表中的链接图标会以蓝色亮显,装配体选项卡上也会显示一个完全相同的图标。
请参见
链接文档,了解链接的文档以及如何更新的详细信息。See Linking Documents for more info on linked documents and how to update them.
固定零件与应用配合不同。固定(可在零件的环境菜单中找到)特定于它应用于的装配体,它不会延续到该零件插入的其他任何装配体。
插入零件或装配体是指将零件、装配体、草图和曲面插入活动装配体。您可以实例化在 Part Studio 中定义的特定零件、草图和曲面(或整个 Part Studio)、在其他部件选项卡中定义的部件,以及在其他文档(链接文档)中定义的所有这些项目。当前文档或其他正在浏览的文档中存在相应的图元时,对话框中会出现每个对象类型的过滤器。
只有当该文档有一个或多个版本时,您才能从其他文档进行选择。如果不存在任何版本或存在较新版本,则会显示有关文档状态的通知。如果不存在任何版本,请轻按以在该文档中创建一个版本。
查看零件时,您将看到 Part Studio 的默认详细视图,其下方是各个零件。轻按 Part Studio 名称以插入 Part Studio 中当前的所有零件,或轻按单个零件。
插入对话框中将显示“已插入”计数,每插入一个图元,该计数就会更新。您可以一次将多个图元插入装配体。
选择将整个Part Studio作为刚性插入 图标,然后选择 “Part Studio”。此选项将使用对 Part Studio 进行的所有更改(包括添加新部件)自动更新装配。
Onshape 中的配置在浏览器上创建而成,可以在 Android 设备上查看和使用。
插入的图元的默认放置方式是将(被插入的零件或子装配体的)Part Studio 原点与(插入到的装配体的)装配体原点对齐。
如果您从其他文档插入了一个零件或装配体,则会在特征列表中的“派生”特征旁边显示一个链接图标,指示它已链接至其他文档。
插入的 Part Studio 或装配体来自的文档创建了较新版本时,实例列表中的链接图标会以蓝色亮显,装配体选项卡上也会显示一个完全相同的图标。
请参见链接文档,了解链接的文档以及如何更新的详细信息。
固定零件与应用配合不同。固定(可在零件的环境菜单中找到)特定于它应用于的装配体,它不会延续到该零件插入的其他任何装配体。
