使用工程图约束

在工程图草图中的图元之间应用约束（例如，一条垂直于另一条草图线的草图线）。也可以将草图图元限制为工程图视图几何图元（例如，在“顶部”视图中，草图线垂直于零件边的约束）。

要应用工程图草图约束，请执行以下任一操作：

1. 从菜单中选择约束（或使用其相应的快捷方式），然后在工程图图纸中选择应用约束的图元。

2. 在工程图纸中选择草图图元，然后在工具栏的约束菜单上单击该约束。

工具栏约束菜单提供以下约束：

• 水平 - 将 1 条或多条线或一组点限制为水平线。

• 垂直 - 将 1 条或多条直线或一组点限制为垂直线。

• 重合 - 使 2 个或更多草图图元在草图中共享相同位置。

• 正交垂直 - 使两条线垂直。

• 平行 - 使 2 条或更多条线平行。

限制只能应用于工程图草图工具。它们不能应用于工程图构造工具。

可以手动应用约束，有些约束是在草绘过程中创建几何图元时创建的。悬停时，参考约束的背景为黄色，参考的图元变为橙色：

平行约束以黄色亮显，两条矩形边以橙色亮显

绘制草图时，当草图图元捕捉参考时，约束指示器出现在鼠标光标旁边。

要删除约束，请执行以下任一操作：

• 单击约束图标并按 Delete 键。

• 右键单击该约束并从环境菜单中选择“删除”：



当您移动鼠标将鼠标悬停在图元上时，仅显示亮显图元的约束。要使所有约束保持可见，请在移动鼠标时使用 Shift 键。

要显示或隐藏草图中的所有约束，请右键单击草图，然后从环境菜单中选择“显示/隐藏 > 显示约束/隐藏约束”：

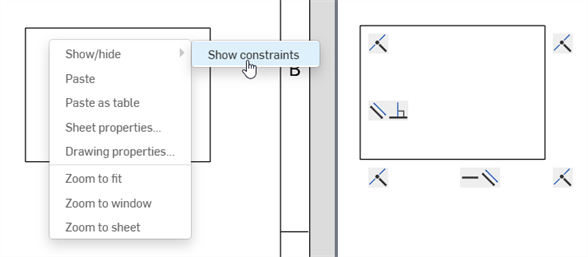

从环境菜单（左）中选择“显示约束”以显示所有草图约束（右）

强制将草图变为不可解出的约束显示为红色：
