Available in: Sketch

绕一个轴或嵌合连接器均匀地创建草图图元的多个实例。环形阵列可以开放或闭合，如下所述。

“圆形草图阵列”工具可让您绕一个轴或嵌合连接器均匀地创建草图图元的多个实例。环形阵列可以开放或闭合。

若要创建一组圆形草图阵列实例，请选择您想要进行阵列化的草图图元（或整个草图）。单击草图工具栏上的“圆形草图阵列”工具。会自动创建一组三个实例。双击以输入阵列中的实例数，然后按 Enter 键。

若要更改开放阵列的角度，请单击箭头以将其选中，然后将其拖动到新的角度位置。或者，双击角度指示器以数字方式更改角度，然后按键盘上的 Enter 键。

完成后，单击鼠标左键以接受圆形草图阵列。

步骤

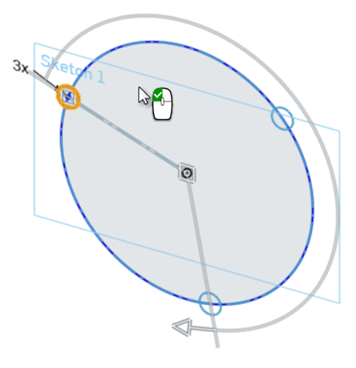

  1. 选择要排列的一个或多个草图元，然后单击。 环形草图阵列图标初始阵列已创建：

    径向阵列

  2. 使用草图图案编辑工具调整图案：

    阵列中的实例数

    双击输入阵列中的实例数。

    指定开放阵列的角度单击并拖动以指定打开阵列的角度。如果实例数发生变化，则阵列将保持打开状态。

    开放阵列的角度值

    双击以输入开放阵列的角度值（单击箭头图标后可见）。

    指定图元之间的距离

    双击以指定图元之间的距离。

  3. 将鼠标移至空白处，请注意，图标是鼠标带一个绿色按钮。单击以接受并设置草图阵列。

编辑阵列

  1. 双击功能列表中的草图进入草图编辑模式。

  2. 将鼠标悬停在阵列中的一个实例上，然后右键单击出现的模式图标。
    将鼠标悬停在第一个阵列实例上时会出现图案图标

  3. 单击“编辑阵列”。
    突出显示了“编辑阵列”的图案图标菜单

  4. 根据需要调整阵列。

  5. 单击“草图”对话框中的绿色勾号以确认您的更改。

提示

  • 圆形图案默认为封闭图案 (360 o)。单击并拖动操纵器（箭头）以更改角度值并创建开放式阵列。
  • 环形阵列最初绕原点创建而成（但是并不约束到它）。单击并拖动中心图标可重新放置阵列并调整其大小。
  • 您可以删除阵列中的任何草图图元而不会影响阵列的完整性。更改草图图元实例数量不会复原已删除的图元，该图元的空间会留空。

有关线性草图图案的信息，请参见 线性草图图案。
