可用于：草图

在一个或两个方向上均匀地创建草图图元的多个实例。

See Circular Sketch Pattern for additional sketch pattern options.

若要创建草图的多个阵列实例，请首先选择草图，然后单击“线性阵列”，您将注意到有两个箭头，分别在竖直方向和水平方向。如果要创建更多实例，只需双击数字，输入新数字值，按 Enter 键，即会创建更多实例。您可以调整箭头来调整实例之间的间距。

同样，您可以双击数字，为实例数输入新的数字，按 Enter 键，现在您即已创建更多实例。如果需要，您还可以双击数字以输入数字值，假设我们要设置 1 英寸的间距，则可以直接进行输入，若要在此处设置 1 英寸的间距，则在此处输入即可。

您还可以调整箭头的底部以调整阵列实例的角度。这会同时调整角度和间距值。对所有实例的正确放置感到满意后，按鼠标左键。这会使所有实例生效，并将它们放置到位。

  1. 选择要排列的一个或多个草图元，然后单击。 线性草图阵列图标初始阵列已创建：

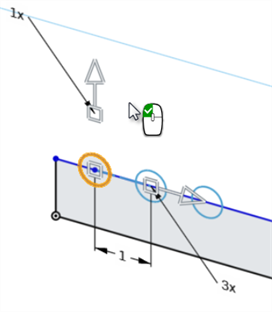

    使用“线性草图阵列”工具创建的初始阵列的示例

  2. 使用草图图案编辑工具调整图案：

    阵列中的实例数

    双击输入阵列中的实例数。

    指定开放阵列的角度单击并拖动以指定打开阵列的角度。如果实例数发生变化，则阵列将保持打开状态。

    开放阵列的角度值

    双击以输入开放阵列的角度值（单击箭头图标后可见）。

    指定图元之间的距离

    双击以指定图元之间的距离。

  3. 将鼠标移至空白处，请注意，图标是鼠标带一个绿色按钮。单击以接受并设置草图阵列。

  1. 双击功能列表中的草图进入草图编辑模式。

  2. 将鼠标悬停在阵列中的一个实例上，然后右键单击出现的模式图标。
    将鼠标悬停在阵列实例上时会出现图案图标

  3. 单击“编辑阵列”。

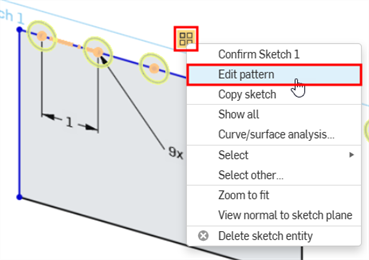

    突出显示了“编辑阵列”的图案图标菜单

  4. 根据需要调整阵列。

  5. 单击“草图”对话框中的绿色勾号以确认您的更改。

  • 您可以删除阵列中的任何草图图元而不会影响阵列的完整性。更改草图图元实例数量不会复原已删除的图元，该图元的空间会留空。
  • 在线性草图模式中，拖动箭头操纵器的底部以将阵列定位成一定角度。
  • 创建超过十个阵列化图元时，系统最多仅显示前 10 个，以防止在生成预览时性能下降。

    系统仅在 Part Studio 中显示前 10 个图元（以避免性能降低）的示例

    系统仅显示前 10 个图元以防止性能下降的示例
