旋转
可用于：草图、Part Studio
快捷键：Shift+w
通过围绕中心轴旋转草图面域或平面创建零件、添加到零件、从零件中减去或与零件相交，或者通过围绕中心轴旋转直线或曲线创建曲面、添加到曲面、从曲面中减去或与曲面相交。
视频示例
视频字幕
“旋转”特征可让您通过围绕中心轴旋转草图区域或平面创建零件、添加到零件、从零件中减去或与零件相交，或者通过围绕中心轴旋转直线或曲线创建曲面、添加到曲面、从曲面中减去或与曲面相交。
在特征工具栏上单击“旋转”特征。选择要旋转的面和草图区域。在此例中选择了平面 1 上的圆。在对话框中单击“旋转轴”输入框，然后在图形区域中选择一条直线或曲线。您也可以选择隐式或显式嵌合连接器的 Z 轴。在对话框中单击“嵌合连接器”图标，然后在图形区域中选择或创建嵌合连接器。
默认情况下，选中“新类型”将创建一个新零件。选择“添加”可将旋转的零件添加到与旋转路径相交的零件中。如果存在多个零件，则对话框中的“合并范围”输入框具有焦点。在图形区域中选择一个零件用作合并范围，或选中“与全部零件合并”以与旋转路径相交的所有零件合并。选择“移除”会将旋转从合并范围中的现有零件中移除，或选择“相交”以仅保留合并范围中旋转与零件的交点。
选择旋转类型。“完整”可绕轴旋转 360 度。“一个方向”可按照指定角度朝一个方向旋转。在对话框中输入度数或使用图形区域中的箭头。单击对话框中的箭头图标可将旋转方向沿相反方向翻转。“对称”沿两个方向按指定角度对称旋转。“两个方向”按照相同或不同角度沿两个方向旋转。输入“第二旋转角度”或使用图形区域中的双向箭头可调整第二旋转角度。
单击复选标记以接受新的“旋转”特征。
创建实体的步骤
在草图或特征工具栏中：
- 单击
。
- 选择“实体”创建类型的页签：
当在草图打开状态下选择“实体”时，Onshape 会自动选中草图中所有闭合区域。
Onshape 会记住选择（“主体”、“曲面”或“薄壁”），并在后续操作中让打开的对话框中显示上次选择的选项。
- 选择围绕轴旋转的直线、圆柱边或圆弧或嵌合连接器（隐式或显式）。
- 激活“旋转轴”输入框，然后单击轴或单击

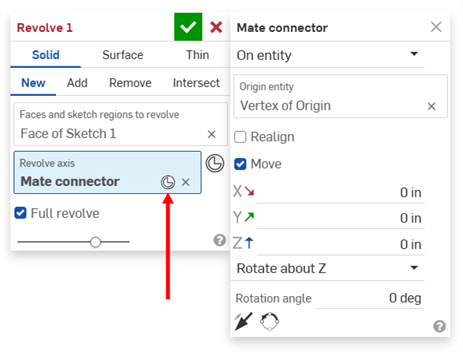

以选择要围绕其旋转的隐式配合连接器。选择配合连接器后，单击对话输入框中的配合连接器图标（请参见下方红色箭头）打开一个用于编辑配合连接器的对话：
单击“嵌合连接器”图标可在图形区域中创建隐含的嵌合连接器
- 选择您是否要：
- 新建 - 创建新实体
- 添加 - 添加到现有实体
- 移除 - 从现有实体中减去
- 相交 - 保持两个（或更多）实体的交点

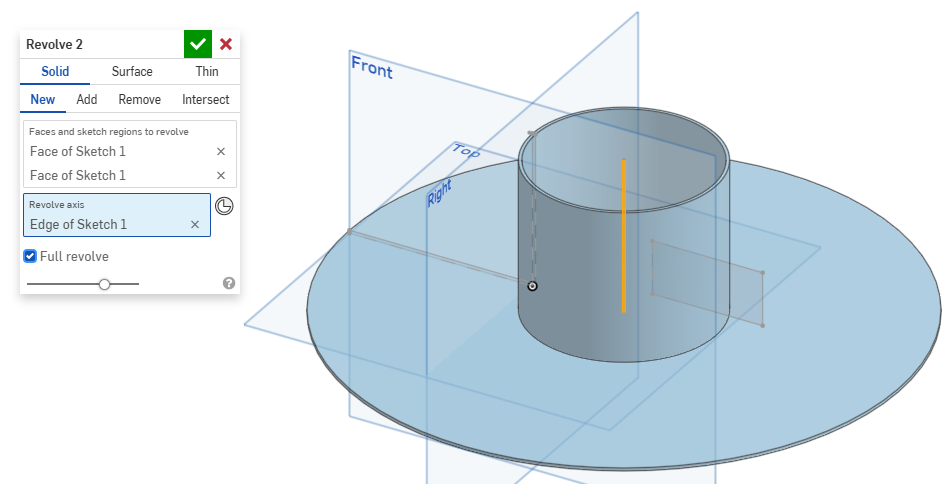

- 选择“终止类型”。默认情况下，选择“全方位旋转”，这会将选区围绕轴旋转 360 度。要指定不同的旋转终止类型，请取消选择“全方位旋转”复选框并选择以下选项之一：

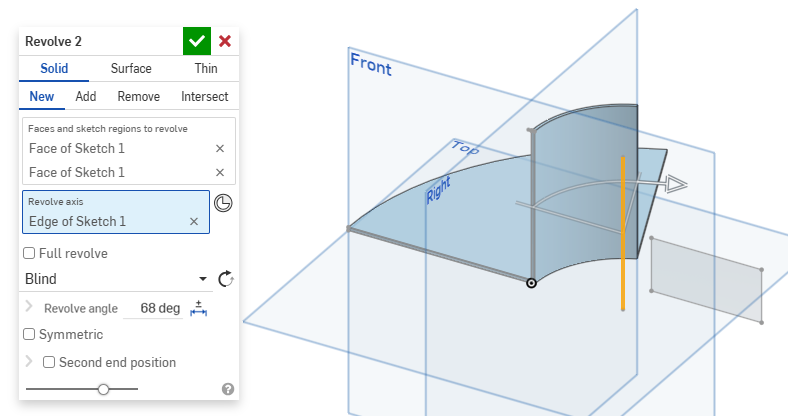

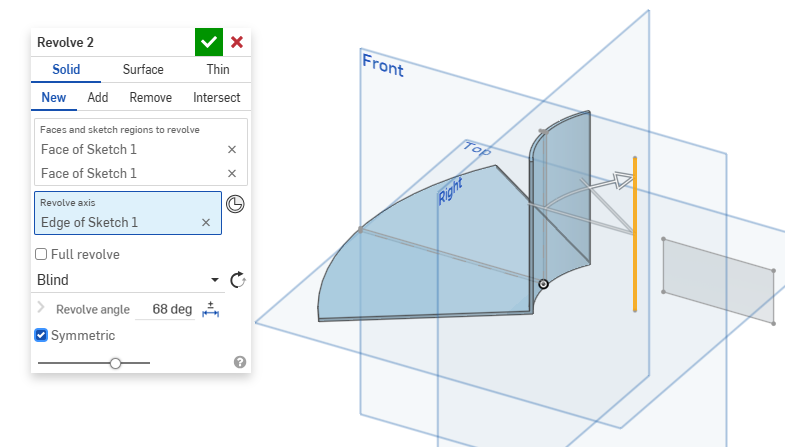

- 盲孔 - 到达指定的角度（即在“旋转角度”输入框中输入的值）。
- 或者，单击“公差选项”图标 (
)，然后单击参数左侧的下拉箭头图标 (
) 设置公差“精度”和“类型”。有关更多信息，请参见“公差选项”。
- 或者，单击“公差选项”图标 (
- 直到下一个 - 直到在指定方向上遇到的下一个面或多个面。如果它未完全终止，则拉伸失败。

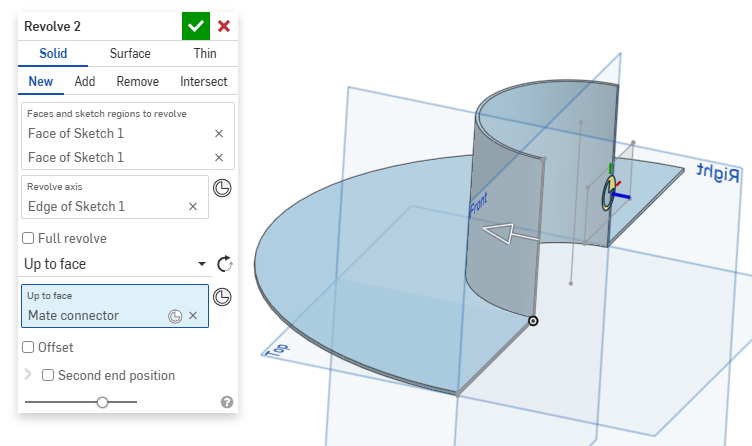

- 直到面 - 直到选定的面或平面下面的无穷大面。
- 直到零件 - 直到在指定方向上遇到的下一个零件或曲面。
- 直到顶点 - 直到选定点（顶点）或嵌合连接器（隐式或显式）。单击 以选择隐式嵌合连接器。

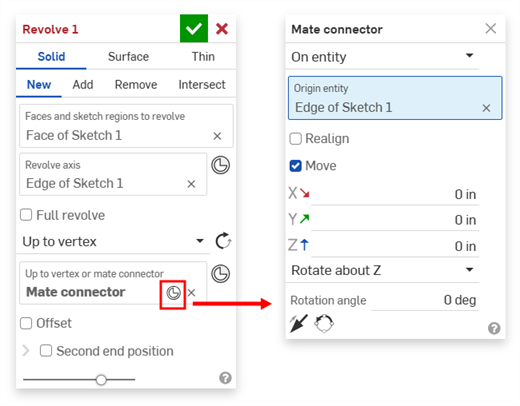

选择嵌合连接器后，单击对话框输入框中的嵌合连接器图标（下方以蓝色框出）打开一个用于编辑嵌合连接器的对话：
“直到下一个面”，“直到面”、“直到零件（包括曲面）”和“直到顶点”都支持按一定角度偏移进行旋转。

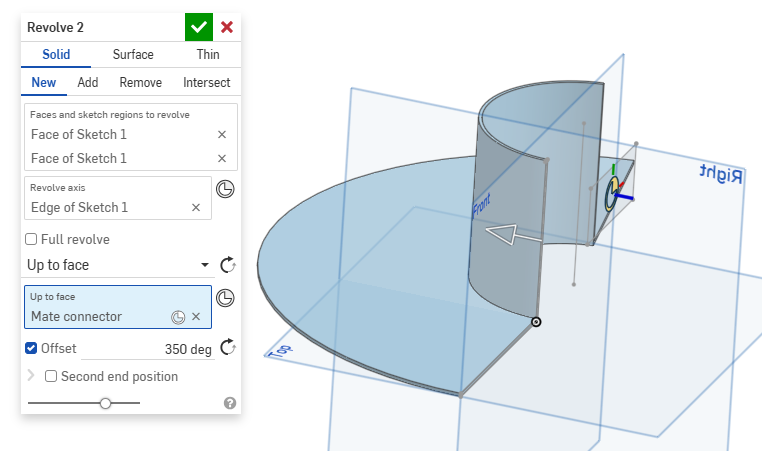

使用“直到面”、“直到零件（或曲面）”和“直到顶点”，选中“偏移”可指定一个距离，使旋转特征在到达该零件、面、顶点或下一个图元之前，提前指定的距离停止。
可以通过单击“反转偏移”图标 (
) 来反转偏移方向。有关详细信息，请参见“终止类型示例”。

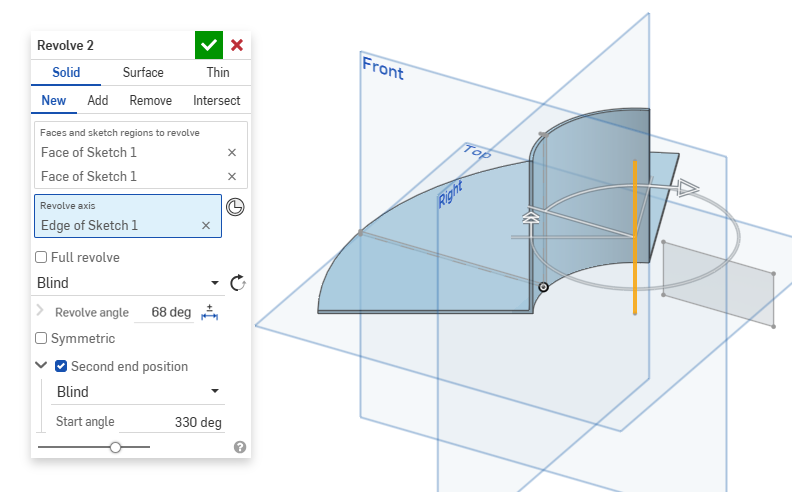

- 盲孔 - 到达指定的角度（即在“旋转角度”输入框中输入的值）。
- 如有必要，请选择“合并范围”（或“全部合并”），以选择与新（其他）零件或曲面合并的零件或曲面。有关详细信息，请参见“合并范围”。
- 单击
。
创建曲面的步骤
在草图或特征工具栏中：
- 单击 。
- 选择“曲面”创建类型：
Onshape 会记住选择（“主体”、“曲面”或“薄壁”），并在后续操作中让打开的对话框中显示上次选择的选项。
- 选择您是否要：
- 新建 - 创建新曲面
- 添加 - 添加到现有曲面
- 选择要旋转的边或草图。
- 激活“旋转轴”输入框，然后单击要围绕其旋转的轴或配合连接器（隐式或显式）。

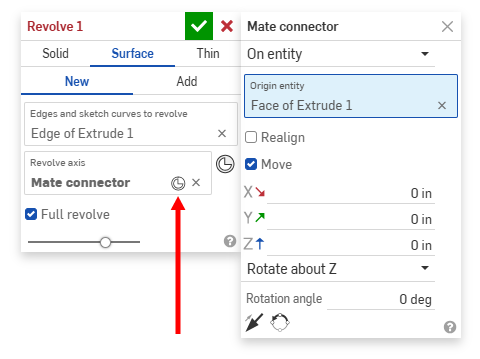

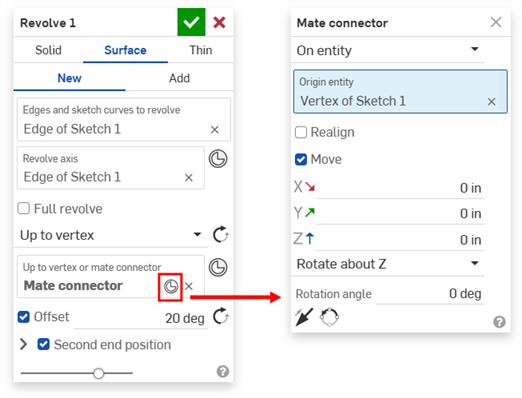

选择配合连接器后，单击对话输入框中的配合连接器图标（请参见下方红色箭头）打开一个用于编辑配合连接器的对话：
- 选择“终止类型”。默认情况下，选择“全方位旋转”，这会将选区围绕轴旋转 360 度。要指定不同的旋转终止类型，请取消选择“全方位旋转”复选框并选择以下选项之一：
- 盲孔 - 到达指定的角度（即在“旋转角度”输入框中输入的值）。
- 或者，单击“公差选项”图标 ()，然后单击参数左侧的下拉箭头图标 () 设置公差“精度”和“类型”。有关更多信息，请参见“公差选项”。
- 或者，单击“公差选项”图标 (
- 直到下一个 - 直到在指定方向上遇到的下一个面或多个面。如果它未完全终止，则拉伸失败。
- 直到面 - 直到选定的面或平面下面的无穷大面。
- 直到零件 - 直到在指定方向上遇到的下一个零件或曲面。
- 直到顶点 - 直到选定点（顶点）或嵌合连接器（隐式或显式）。单击 以选择隐式嵌合连接器。
选择嵌合连接器后，单击对话框输入框中的嵌合连接器图标（下方以蓝色框出）打开一个用于编辑嵌合连接器的对话：
“直到下一个面”，“直到面”、“直到零件（包括曲面）”和“直到顶点”都支持按一定角度偏移进行旋转。
使用“直到面”、“直到零件（或曲面）”和“直到顶点”，选中“偏移”可指定一个距离，使旋转特征在到达该零件、面、顶点或下一个图元之前，提前指定的距离停止。
可以通过单击“反转偏移”图标 (
) 来反转偏移方向。有关详细信息，请参见“终止类型示例”。
- 盲孔 - 到达指定的角度（即在“旋转角度”输入框中输入的值）。
- 如有必要，请选择“合并范围”（或“全部合并”），以选择与新（其他）曲面合并的曲面。有关详细信息，请参见“合并范围”。
- 单击 。
创建细旋转的步骤
在草图或特征工具栏中：
- 单击 。
- 选择“薄壁”创建类型：
Onshape 会记住选择（“主体”、“曲面”或“薄壁”），并在后续操作中让打开的对话框中显示上次选择的选项。
- 选择您是否要：
- 新建 - 创建新的实体
- 添加 - 添加到现有实体
- 移除 - 从现有实体中减去
- 相交 - 保持两个（或更多）实体的交点
- 选择要旋转的面或草图区域。
- 执行以下操作之一：
- 激活“旋转轴”输入框，然后单击要围绕其旋转的轴或配合连接器（隐式或显式）。

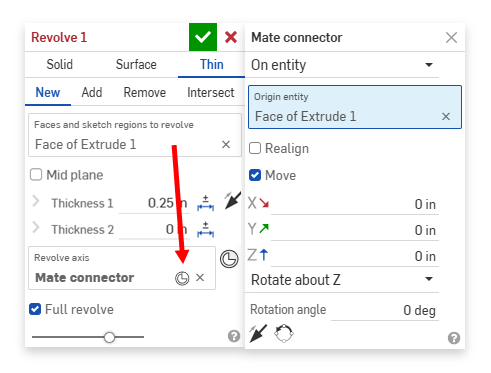

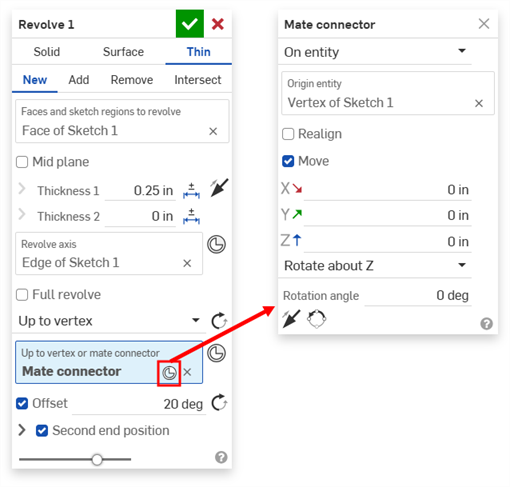

选择配合连接器后，单击对话输入框中的配合连接器图标（请参见下方红色箭头）打开一个用于编辑配合连接器的对话：
- 选择“终止类型”。默认情况下，选择“全方位旋转”，这会将选区围绕轴旋转 360 度。要指定不同的旋转终止类型，请取消选择“全方位旋转”复选框并选择以下选项之一：
- 盲孔 - 到达指定的角度（即在“旋转角度”输入框中输入的值）。
- 或者，单击“公差选项”图标 ()，然后单击参数左侧的下拉箭头图标 () 设置公差“精度”和“类型”。有关更多信息，请参见“公差选项”。
- 或者，单击“公差选项”图标 (
- 直到下一个 - 直到在指定方向上遇到的下一个面或多个面。如果它未完全终止，则拉伸失败。
- 直到面 - 直到选定的面或平面下面的无穷大面。
- 直到零件 - 直到在指定方向上遇到的下一个零件或曲面。
- 直到顶点 - 直到选定点（顶点）或嵌合连接器（隐式或显式）。单击 以选择隐式嵌合连接器。
选择嵌合连接器后，单击对话框输入框中的嵌合连接器图标（下方以蓝色框出）打开一个用于编辑嵌合连接器的对话：
“直到下一个面”，“直到面”、“直到零件（包括曲面）”和“直到顶点”都支持按一定角度偏移进行旋转。
使用“直到面”、“直到零件（或曲面）”和“直到顶点”，选中“偏移”可指定一个距离，使旋转特征在到达该零件、面、顶点或下一个图元之前，提前指定的距离停止。
可以通过单击“反转偏移”图标 (
) 来反转偏移方向。有关详细信息，请参见“终止类型示例”。
- 盲孔 - 到达指定的角度（即在“旋转角度”输入框中输入的值）。
- 如有必要，选择“合并范围”（或“全部合并”），选择要与新（额外）实体合并的实体。有关详细信息，请参见“合并范围”。
- 单击 。
旋转：新建/添加
新建 - 创建新材料，从而产生新零件。
添加 - 创建材料并将其添加到现有材料。
添加材料时，您可以选择将该材料和与其几何图元接触或相交的其他零件合并：
- 如果几何图元只与一个零件接触或相交，则该零件将自动添加到合并范围。
- 如果多个零件与几何图元接触或相交，则有不明确之处，您必须选择要与哪些零件合并（合并范围）。
- 作为选择多个接触的零件或相交零件的一种快捷方式，您可以选中“全部合并”以将所有接触的零件或相交零件添加到合并范围。
如果将布尔运算设置为“添加”、“移除”或“相交”而未在合并范围中设置任何选项，此特征将出错。对于“新建”，没有合并范围可用，因为“新建”不对结果进行布尔运算。
旋转：移除
去除材料：
旋转：相交
仅在存在交点的地方保留材料：
