可用于：Part Studio

通过转换现有零件、拉伸草图或加厚面或草图来创建柔性 PCB 零件。对 PCB 模型的操作会自动表示为展开图样，并且接头和折弯会列在表格中。

通过包围现有零件来创建柔性 PCB 模型：

  1. 在 Part Studio 中，单击特征工具栏上的柔性 PCB 模型图标 ()。

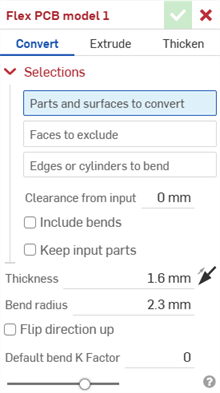

    Flex PCB model dialog: Convert

  2. 选择柔性 PCB 模型操作类型：转换。
  3. 选择要转换的零件和曲面。
  4. 选择要从操作中排除的面。
  5. 选择要创建折弯的边或圆柱；未被选择的边将变为接缝，或如果是圆弧或样条的话，将变为相切接头点。
  6. 指定适用的选项：
    1. 自输入的间隙——柔性 PCB 与选定要由柔性 PCB 包围的零件之间的相对偏移量。
    2. 包含折弯——选中此选项可将折弯包含在间隙值内。
    3. 保留输入零件——保留或不保留所选零件（由柔性 PCB 包围）。
    4. 厚度——柔性 PCB 的厚度。单击相反方向箭头图标 () 以将柔性 PCB 反转到另一侧。
    5. 折弯半径——设置所创建的折弯的内侧半径。
    6. 向上反转方向——反转柔性 PCB 模型和展开视图的方向。当定义折弯相对于模型是向上还是向下时，此选项很有用。
    7. Default bend K Factor - The fraction of material thickness on which the neutral axis lies on a bend. (Default is 0 for models created in a Part Studio tab and 0.5 for models created in a PCB Studio tab).
  7. 单击复选标记图标 (接受复选标记图标) 以接受特征，柔性 PCB 模型将列在特征列表中。
  8. 现在应用任何其他特定的柔性 PCB 特征（例如，折弯、接头或卷边）。
  9. 单击“完成柔性 PCB 模型”，并按照“创建用于导出为 IDX 文件的刚柔结合 PCB”中概述的步骤继续操作。

通过拉伸草图曲线来创建柔性 PCB 模型：

  1. 在 Part Studio 中，单击柔性 PCB 模型图标 ()。

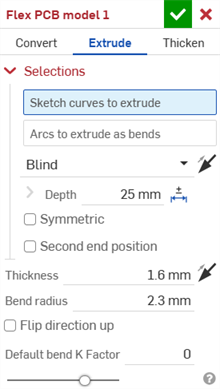

    Flex PCB model dialog: Extrude

  2. 选择柔性 PCB 模型操作类型：拉伸。
  3. 选择要拉伸的草图曲线。
  4. 选择要以折弯形式拉伸的圆弧。
  5. 指定适用的选项：
    1. 终止类型——选择以下选项之一：盲孔、直到下一个、直到面、直到零件、直到顶点。单击相反方向箭头图标 () 可反转终止方向。
    2. 深度——以数字方式拖动或设置深度。
    3. 对称——选择此选项（仅适用于“盲孔”终止类型），以指定总距离，即关于草图平面在两个方向上各延伸一半距离。
    4. 第二个终止位置——勾选以关于草图平面在第二个终止位置进行拉伸。

      在第二个终止位置进行拉伸提供了相同的终止形态和单独的深度输入框，以及创建拔模（以草图平面为中性面）和向相反方向反转拔模的选项。

    5. 厚度——柔性 PCB 的厚度。单击相反方向箭头图标 () 以将柔性 PCB 反转到另一侧。
    6. 折弯半径——设置所创建的折弯的内侧半径。
    7. 向上反转方向——勾选以反转柔性 PCB 模型和展开视图的方向。当定义折弯相对于模型是向上还是向下时，此选项很有用。
    8. Default bend K Factor - The fraction of material thickness on which the neutral axis lies on a bend. (Default is 0 for models created in a Part Studio tab and 0.5 for models created in a PCB Studio tab).
  6. 单击复选标记图标 (接受复选标记图标) 以接受特征，柔性 PCB 模型将列在特征列表中。
  7. 现在应用任何其他特定的柔性 PCB 特征（例如，折弯、接头或卷边）。
  8. 单击“完成柔性 PCB 模型”，并按照“创建用于导出为 IDX 文件的刚柔结合 PCB”中概述的步骤继续操作。

通过加厚面、曲面或草图面域来创建钣金模型：

  1. 在 Part Studio 中，单击柔性 PCB 模型图标 ()。

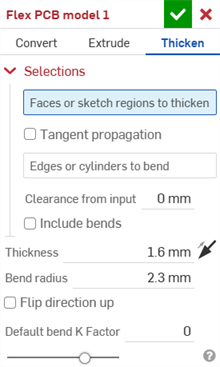

    Flex PCB model dialog: Thicken

  2. 选择柔性 PCB 模型操作类型：加厚
  3. 选择要加厚的面或草图区域。
  4. 勾选“切向延伸”以将柔性 PCB 区域延伸到周围的边。
  5. 选择要创建折弯的边或圆柱；未被选择的边将变为接缝，或如果是圆弧或样条的话，将变为相切接头点。
  6. 指定适用的选项：
    1. 自输入的间隙——柔性 PCB 与选定要由柔性 PCB 包围的零件之间的相对偏移量。
    2. 包含折弯——勾选以包含折弯的间隙。
    3. 厚度——柔性 PCB 的厚度。单击相反方向箭头图标 () 以将柔性 PCB 反转到另一侧。
    4. 折弯半径——设置所创建的折弯的内侧半径。
    5. 向上反转方向——勾选以反转柔性 PCB 模型和展开视图的方向。当定义折弯相对于模型是向上还是向下时，此选项很有用。
    6. Default bend K Factor - The fraction of material thickness on which the neutral axis lies on a bend. (Default is 0 for models created in a Part Studio tab and 0.5 for models created in a PCB Studio tab).
  7. 单击复选标记图标 (接受复选标记图标) 以接受特征，柔性 PCB 模型将列在特征列表中。
  8. 现在应用任何其他特定的柔性 PCB 特征（例如，折弯、接头或卷边）。
  9. 单击“完成柔性 PCB 模型”，并按照“创建用于导出为 IDX 文件的刚柔结合 PCB”中概述的步骤继续操作。
