使用 AR 视图查看模型

在 Part Studio 中访问 AR 视图

确保 Onshape 有权使用设备相机。对于 Part Studio 中的零件：

轻按视图立方体。

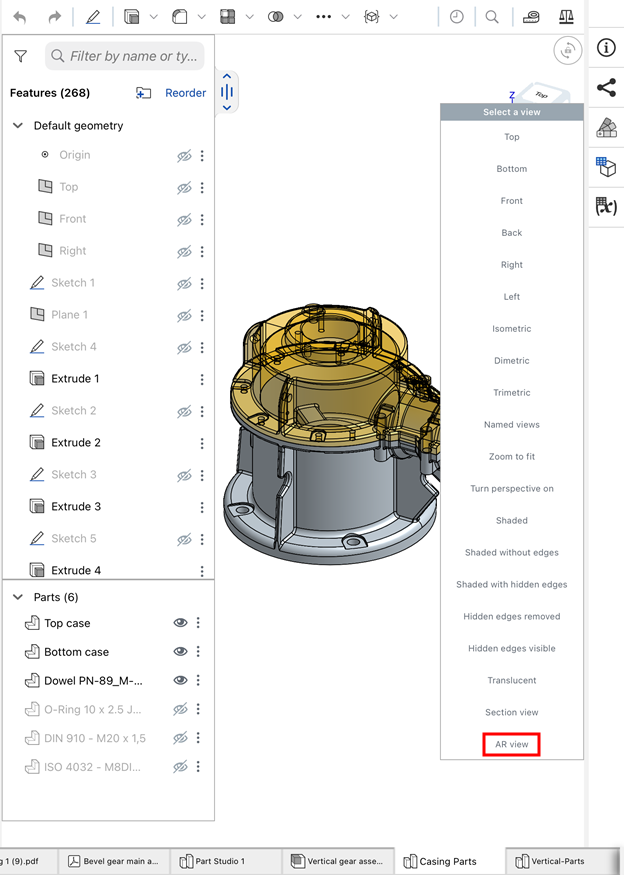

从选项列表中选择“AR 视图”。

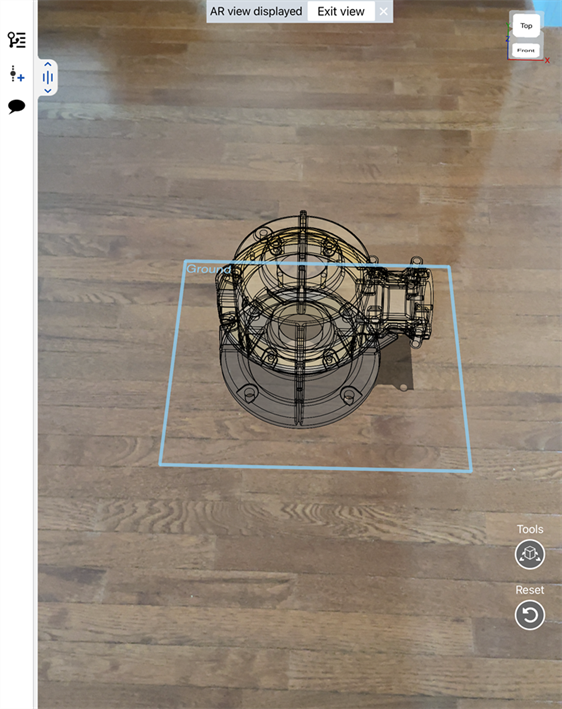

启用 AR 视图后，无论相机指向什么，您都能看见。移动设备，使平坦的曲面出现在视野中。模型的底面用于将模型定向到曲面顶部。地平面由浅蓝色的方框轮廓表示。

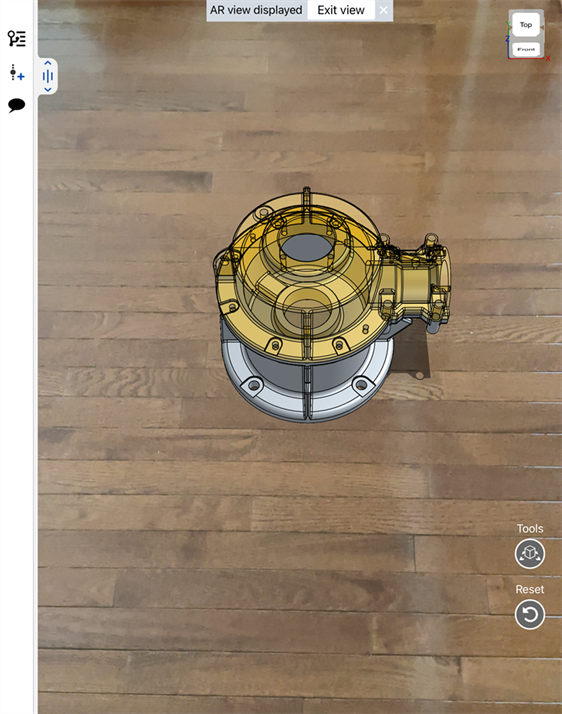

在视图中轻按放置零件的位置。放置后，地平面指示器消失。
1. 用两根手指平移拖动以将零件旋转到位。
2. 用手指往外和往内拨动以放大和缩小。
3. 轻按并拖动以平动物体的位置。
4. 在 AR 视图中轻按两下以重置零件。
5. 在特征列表中，单击任意零件旁边的眼睛图标 () 以切换其可见性（显示/隐藏）。
6. 单击三点菜单（从特征列表）隐藏其他草图或（从零件列表中）隐藏其他零件。
7. 如果 Part Studio 有配置，则在 AR 视图的特征列表上方可以看到这些配置。您可以从任何现有配置中进行选择。

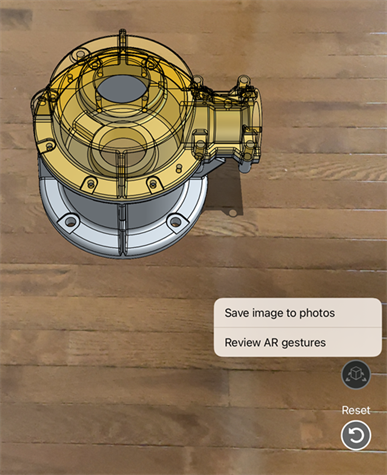

单击“工具”按钮访问以下菜单选项：
1. 将图像保存到相册 - 将当前视图保存到移动设备上的“相册”应用程序。
2. 查看 AR 手势 - 在屏幕底部打开横幅，查看可在屏幕上使用的 AR 手势。
如果要重置模型的放置，请单击“重置”按钮来重置位置。
在 AR 视图中查看完零件后，轻按窗口顶部的“退出视图”或视图立方体菜单中的“退出视图”命令。

在装配体中访问 AR 视图

确保 Onshape 有权使用设备相机。对于装配体中的零件或装配体：

轻按视图立方体。

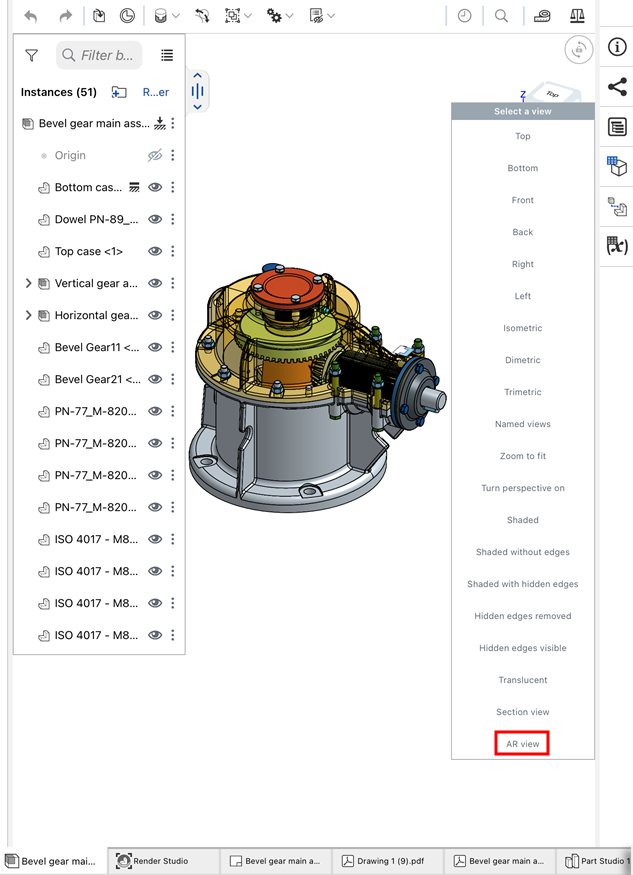

从选项列表中选择“AR 视图”。

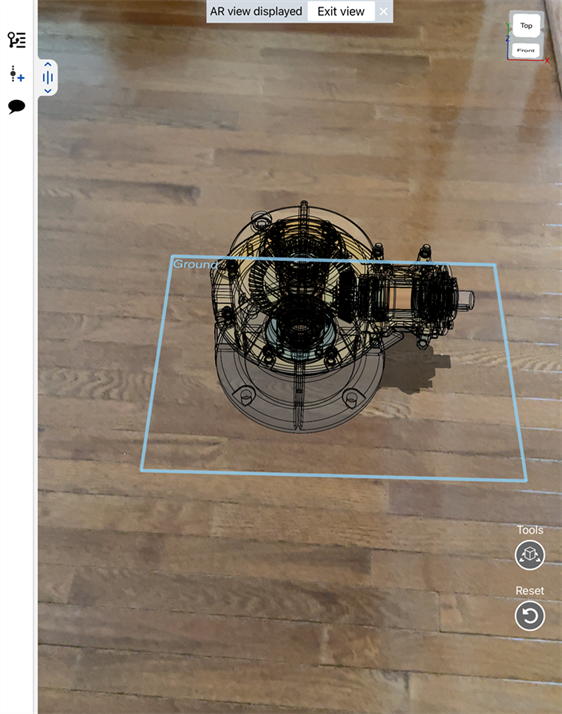

启用 AR 视图后，无论相机指向什么，您都能看见。移动设备，使平坦的曲面出现在视野中。模型的底面用于将模型定向到曲面顶部。地平面由浅蓝色的方框轮廓表示。

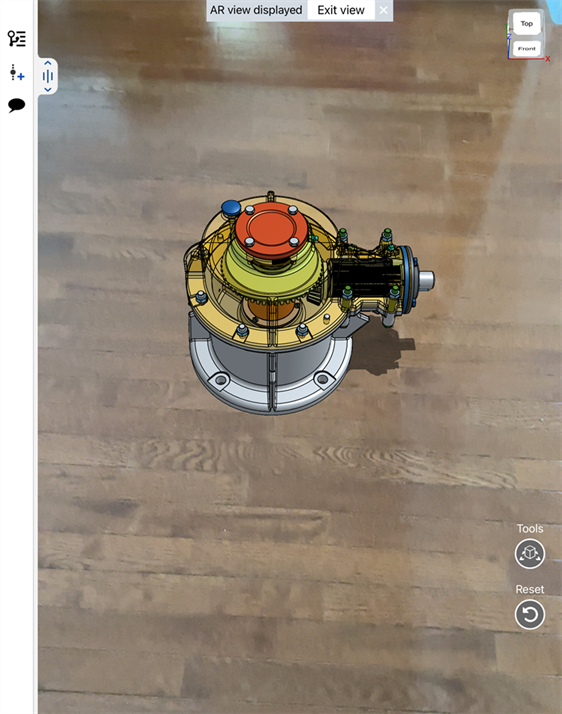

在视图中点按放置零件或装配体的位置。放置后，地平面指示器消失。
1. 用两根手指平移拖动以将零件旋转到位。
2. 用手指往外和往内拨动以放大和缩小。
3. 轻按并拖动以平动物体的位置。
4. 在 AR 视图中轻按两下以重置零件。
5. 在实例列表中，单击任何实例旁边的眼睛图标 () 以切换其可见性（显示/隐藏）。
6. 单击三点菜单可隐藏其他实例、隐藏所有实例或显示所有实例（如果有隐藏实例）。
7. 如果装配体有配置，则它们在 AR 视图中的实例列表上方可见。您可以从任何现有配置中进行选择。

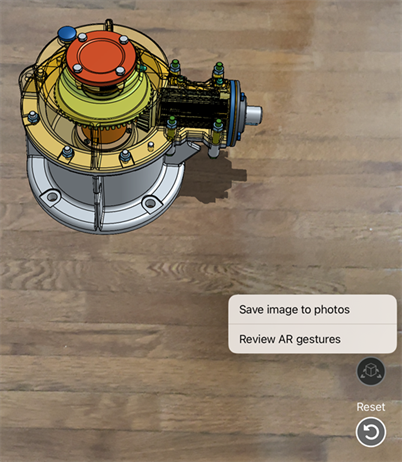

单击“工具”按钮访问以下菜单选项：
1. 将图像保存到相册 - 将当前视图保存到移动设备上的“相册”应用程序。
2. 查看 AR 手势 - 在屏幕底部打开横幅，查看可在屏幕上使用的 AR 手势。
如果要重置模型的放置，请单击“重置”按钮来重置位置。
在 AR 视图中查看完后，轻按窗口顶部的“退出视图”或选择在视图立方体菜单中的“退出 AR 视图”选项。

剖视图

通过放置切割平面线并指定方向来创建剖视图。若要在 AR 视图中创建剖视图：

通过将真实环境作为复合零件导入 Part Studio，您还可以将建模的几何图元捕捉至现实世界的几何图元上。

使用“从扫描导入”选项导入环境。
在模型文档中，要么：
1. 打开模型的 Part Studio，将扫描的复合零件作为派生零件插入。然后在派生零件的顶部手动排列或对齐模型。
2. 打开模型的装配体并插入 Part Studio。使用“配合”将扫描的实例相对于扫描的网格重新定位。
对齐后，使用 AR 视图检测现实空间中的扫描区域。模型是根据 Part Studio 的位置和方向或其在装配体中的配置位置放置的。
