导入 LiDAR 扫描

从 Onshape 文档导入 LiDAR 扫描

1. 使用加号菜单并选择“从扫描导入”以使用 LiDAR 开始扫描：



2. “选择模式”对话框开启。选择以下任一选项：



   1. 环境扫描 - 扫描周围的环境。

   2. 对象扫描 - 扫描特定对象。

1. 轻按“环境扫描”按钮收集数据：



2. 绕您要扫描的区域或对象缓慢移动设备。尽可能以多个角度缓慢移动和扫描，这样有助于收集更多的数据，从而导致执行更强大的扫描。

   在收集到足够多的数据后，系统将会显示通知，以指示您现在可以生成 GLB 文件。

3. 当完成扫描后，轻按“停止”。“生成导入”消息将会显示：



   如果收集的数据不够用，则系统会显示消息。
   如果收集的数据已够用，则会显示表明准备导入扫描的通知。

4. 轻按“生成”按钮以处理扫描并将其上传（导入）至 Onshape 文档。

   导入完成后，系统会在文档中为 GLB 文件（在 CAD 导入文件夹中）创建一个选项卡，同时还会创建一个名为“扫描”的 Part Studio 选项卡，用于保留网格数据。



Part Studio 在“特征”列表中包含“导入”特征，并在“复合零件”列表中包含网格复合零件。

您现在可以使用网格数据通过混合建模继续设计。

1. 轻按“对象扫描”按钮：

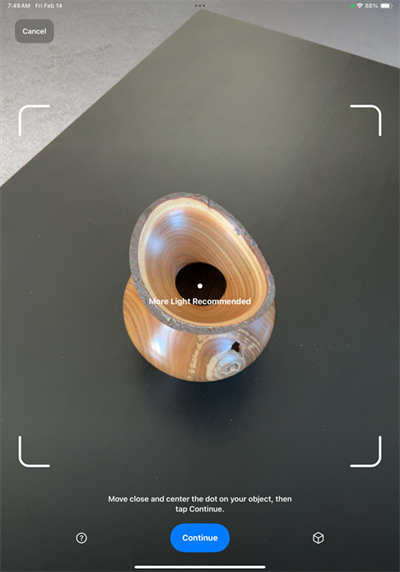

2. 将圆点放在要扫描的对象中心点，根据反馈移近或移远。然后单击“继续”按钮：

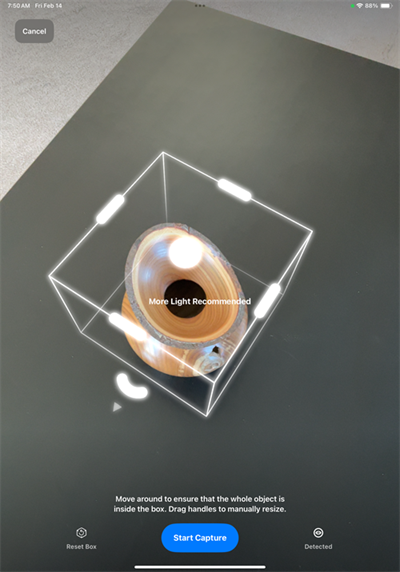

3. 将边界框放置在对象周围时，单击“开始捕获”按钮。

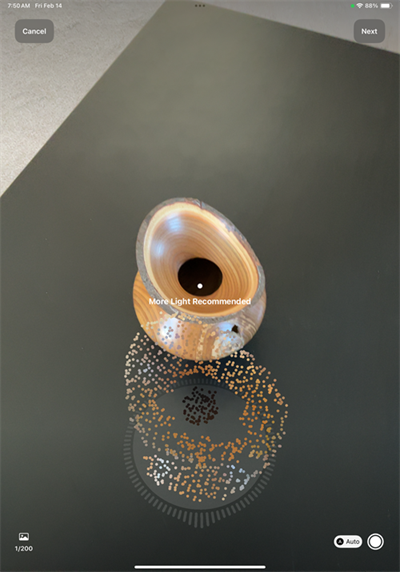

4. 在正在扫描的对象周围缓慢移动。缓慢移动并扫描尽可能多的角度可以收集更多的数据，从而获得更稳健的扫描。扫描分段时，圆周围的辐条开始填充。

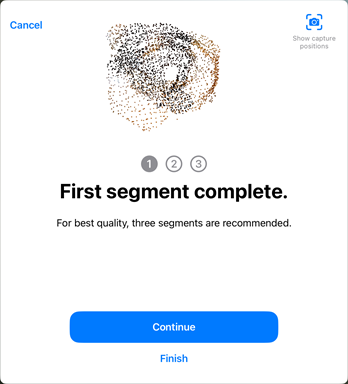

5. 填充完所有辐条后，此分段的扫描就完成了。将开启以下提示。按下“继续”按钮：

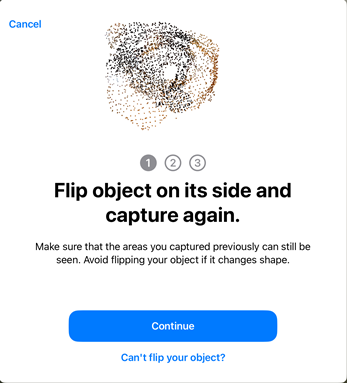

6. 下一个提示要求您将对象侧转。完成此操作后，按下“继续”按钮开始第二轮传递：

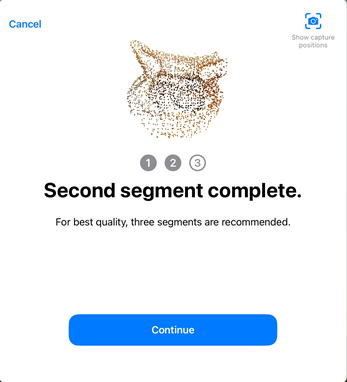

7. 第二个分段完成后，会出现提示。按下“继续”按钮：

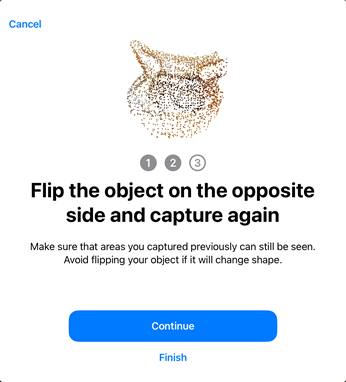

8. 下一个提示要求将对象反转到另一面。完成此操作后，按下“继续”按钮开始第三轮传递：

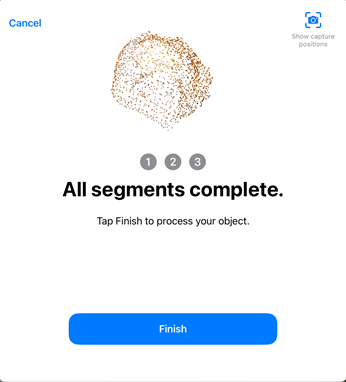

9. 第二个分段完成后，会开启一个提示，说明所有分段都已完成。按下“完成”按钮：

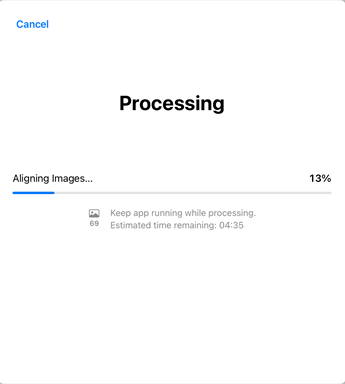

10. 单击“完成”按钮完成扫描。扫描已处理完毕并出现以下进度条：

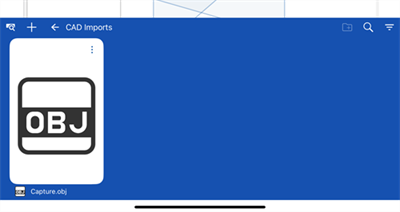

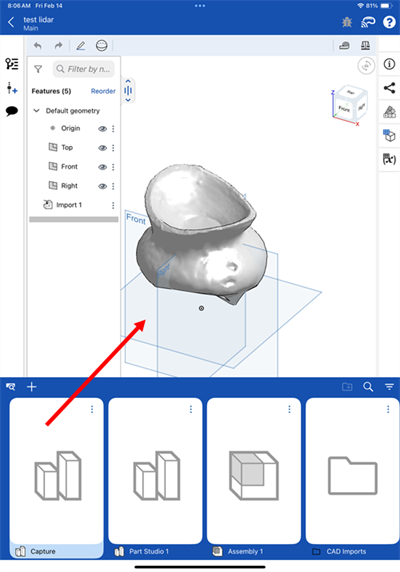

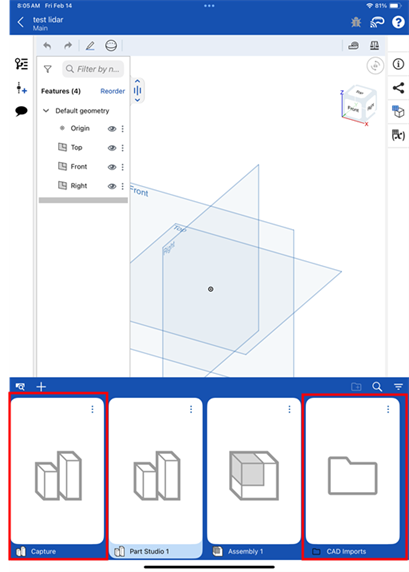

11. 完成后，对象扫描将进入 Part Studio（捕获）选项卡以保存网格数据（下方第一张图片）。还会创建 CAD 导入文件夹以包含扫描的 OBJ 文件（下方第二张图片）：



Part Studio（捕获）在“特征”列表中包含“导入”特征，并在“复合零件”列表中包含网格复合零件。

您现在可以使用网格数据通过混合建模继续设计。
