Available in: Assembly

Shift+Insert，Alt+Insert

Onshape 标准内容是由 Onshape 创作、保存在 Onshape 的数据库中并由 Onshape 维护的内容。用户可以在其装配体中插入标准内容。从一个版本到另一个版本，这些内容不存在消失或无法运行的风险。我们在该工作流程中集成了省时的流程，以简化标准内容的插入。

支持的标准内容包括：

  • ANSI - 螺栓和螺钉、螺母和垫圈
  • DIN - 螺栓和螺钉、螺母、垫圈和轴键
  • ISO - 螺栓和螺钉、螺母和垫圈
  • PEM® - 来自 PennEngineering®，包括其统一类别的压铆螺母

Standard content is identified in the Instances list with this icon:标准内容图标

直接从 Onshape 装配体的“插入零件和装配体”对话框中提供的筛选器中选择标准内容。

“标准内容”是可插入到装配体中的紧固件的 Onshape 数据库。

单击“插入”，然后选择“标准内容”页签。选择“标准”、“类别”、“类”和“零部件”来筛选可用硬件。

使用“自动调整紧固件大小”按钮让 Onshape 根据选定的环形边或圆柱面计算最佳尺寸。“尺寸”更新为计算得出的最佳测量值。

将其用于螺栓和螺钉时，计算结果向下舍入以确保没有干扰。将其用于螺母尺寸时，选择螺栓轴会导致 Onshape 向上舍入，从而确保螺母不受干扰地配合。

紧固件选项是根据选择量身定制的。

或者，对于具有足够权限的用户，请输入“零件编号”和“描述”。这会定义标准零件的属性。此操作对每个唯一零部件执行一次，并针对整个公司或企业进行设置。

对话框底部会显示预览，以确保插入的零件正确。

首先单击“插入”，分别放置紧固件，然后将鼠标悬停在孔上并选择配合连接器进行放置。使用 A 键反转插入的紧固件方向。这会创建紧固配合来定义紧固件的位置和自由度。

先进行选择，然后单击“插入”，一次放置多个紧固件。这些选择可以包括孔面、孔边和包含孔的面的任意组合。

插入操作会自动将紧固件放置在所选几何图元旁边。

插入后续标准内容时，使用“在距选定对象最近的位置插入”和“在距选定对象最远的位置插入”，自动将其放置在与选定几何图元配合的紧固件堆叠中。

紧固件现在以自己的“标准内容”图标在实例列表中列出。

右键单击列表中的紧固件，然后选择“选择具有相同配置的实例”或“选择具有相同零件和相同配置的实例”，即可一次编辑同一“标准”、“类别”、“类”和“零部件”的所有标准内容。

再次右键单击，然后选择“编辑标准内容实例”。在这里，可以更改“大小”和“长度”等选项，但不能更改“标准”、“类别”、“类”或“零部件”。更新即可应用更改，然后接受。

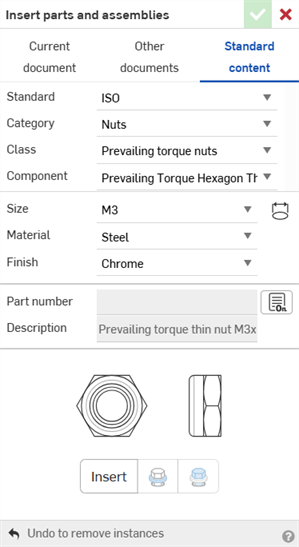

标准内容对话框

  1. 在“插入零件和装配体”对话框中单击标准内容筛选器。
  2. 选择要插入内容的具体情况：标准、类别、类和零部件。
  3. 选择 自动调整大小的图标（自动调整图标大小），然后在模型上选择一个孔，在对话框中自动选择合适的尺寸。

    或者，从下拉列表中手动选择大小。

    如果没有与所选孔的大小相匹配的标准零件，将显示一条消息：

    错误消息显示“无法找到匹配的尺寸以供选择”。对于特定零部件，选择可能太小或太大

  4. 根据您的订阅类型，您可以按如下方式编辑标准内容：
    1. 对于 Enterprise 和 Professional 订阅，如果系统中存在零件编号和说明，则会自动提供。如果您希望，可以单击“打开此配置的元数据属性”图标 (打开元数据属性图标) 以打开“属性”对话框，您可以在其中输入标准内容零件的元数据信息。如果您属于某个公司，元数据属性会在整个公司范围内共享；如果您不属于任何公司，则仅限于您的用户帐户。

      将标准内容插入到装配体后，您可以右击“实例”列表中的实例并从环境菜单中选择“属性”来访问其属性。

      Administrators can grant permissions for overriding standard content and public part metadata in their settings. See Enterprise Settings: Global Permissions or Company/Classroom Settings: Preferences.

    2. 对于所有其他订阅类型（），如果系统中有，会自动提供零件编号和说明。如果您希望，可以单击“编辑”图标 () 以使“零件编号”和“说明”输入框可编辑。输入标准内容零件的零件编号和说明。系统会显示以下消息：

      输入标准内容零件编号

      单击保存。

      单击 重置元数据图标 (重置元数据图标) 将“说明”重置为其默认值。

      在这两种情况下，都会显示所选零件的预览。

  5. 如果已经选择了平面或圆柱面或边，则单击“插入”可自动插入零件。如果未进行选择，则零件会出现在鼠标位置：将其拖动到首选位置，然后单击以对齐到嵌合连接器（隐式或显式）。

    在插入后续标准内容时，使用在距选定对象最近的位置插入和在距选定对象最远的位置插入图标，以自动在与选定零件嵌合的内容堆叠中放置内容。要翻转正在插入的零件的方向，请按键盘上的“a”键。

    在下面的示例中，“在距选定对象最近的位置插入”将在较短（最左边）的箭头处插入，而“在距选定对象最远的位置插入”将在较长（最右边）的箭头处插入：

    使用“标准内容”特征，显示箭头来指向可以插入内容的距离选择内容最近或最远位置

  6. 单击对话框上的复选标记 (接受复选标记图标) 以保存您的操作并在装配体中创建标准内容的实例，并将其列在实例列表中（以及隐式或显式的嵌合连接器）中。

插入时，Onshape 可以检测到嵌合的螺栓或螺钉，如果选择垫圈以插入到同一个孔中，Onshape 将垫圈放置并紧固在螺栓或螺钉头的底部。

螺栓只有一个可用的参考点（称为嵌合）。垫圈和螺母有两个可用的嵌合，因此它们可以堆叠，并且可以在在距选定对象最近或最远的位置插入。例如，当插入第二个垫圈时，如果您选择了“距选定对象最近的位置”（或使用 Alt+Insert），则垫圈将紧固到选定垫圈的顶部，紧靠螺栓头。如果选择“距选定对象最远的位置”（或使用 Shift+Insert），则垫圈将紧固到选定垫圈的底部，紧靠零件。

预选（或没有选）会影响标准内容的插入过程。在没有在模型上选择的情况下，单击“插入”可启动拖动模式。标准内容会显示在鼠标光标处，您可以将其拖动到所需的位置，会显示嵌合参考，单击以放置该零件。

为了促进插入流程，您可以预先选择单独的孔（圆形边或圆柱面）以具体放置标准内容。在单击对话框上的“插入”按钮之前进行选择。

您也可以预先选择一个平面。在这种情况下，单击“插入”按钮时，标准内容将紧固到选定面上的所有孔，而不管所选标准内容的大小是否合适。

如果您选择的孔是使用 Onshape“孔”特征创建的，则插入的标准内容将查找该特征的“精细”或“粗糙”螺纹定义并应用它。如果孔不是通过“孔”特征创建的，则 Onshape 默认为“粗糙”。

有时您可能需要在装配体中编辑标准内容的特定实例：

  1. 右键单击装配体中的零件或实例列表中的实例。
  2. 从菜单中选择“编辑标准内容实例”。
  3. “编辑标准内容”对话框会打开，您可以根据需要更改任何特性；例如，您可能想要更改材料或长度。
  4. 根据您的订阅类型，请执行以下操作：

    1. 对于 Enterprise 和 Professional 订阅，您可以编辑标准内容实例的元数据内容：

      1. 单击“打开此配置的元数据属性”图标 (打开元数据属性图标) 可打开“属性”对话框

      2. 输入标准内容零件的元数据信息。如果您是公司的一员，则元数据属性将在全公司范围内共享；如果您不属于任何公司，则仅限于您的用户帐户使用。

      3. 单击保存。对话框会关闭。

      4. 在所选实例的预览下方，单击更新。

    2. 对于所有其他订阅类型（Free、标准、EDU），您可以编辑实例的零件编号和说明：
      1. 单击“编辑”图标 () 以使“零件编号”输入框可编辑。
      2. 输入标准内容零件的零件编号。

      3. 单击保存。

      4. 在所选实例的预览下方，单击更新。

  5. 单击复选标记图标 (接受复选标记图标) 以关闭对话框。

For more details on working with public part metadata, see: Properties (Metadata): Overriding public part properties.

标准内容对话框

  1. 轻按“插入零件和装配体”对话框上的标准内容选项卡。
  2. 选择要插入内容的具体情况：标准、类别、类和零部件。
  3. 选择大小。
  4. 显示所选零件的预览。
  5. 如果已经选择了平面或圆柱面或边缘，则轻按“插入”可自动插入零件。如果未进行任何选择，则零件将出现在原点。将其拖动到首选位置，然后单击以捕捉到嵌合连接器（隐式或显式）。
  6. 轻按对话框上的复选框以保存您的操作并在装配体中创建标准内容的实例，并将其列在实例列表中（以及隐式或显式的嵌合连接器）中。

Once an instance of standard content is inserted into an Assembly, it is listed in the Instances list. To edit the instance, tap the three-button menu and select Edit to open the Insert parts and assemblies dialog again. Make your new selections and tap Update to change the part instance in the Assembly.

插入时，Onshape 可以检测到嵌合的螺栓或螺钉，如果选择垫圈以插入到同一个孔中，Onshape 将垫圈放置并紧固在螺栓或螺钉头的底部。

螺栓只有一个可用的参考点（称为嵌合）。垫圈和螺母有两个可用的嵌合，因此它们可以堆叠，并且可以在在距选定对象最近或最远的位置插入。例如，当插入第二个垫圈时，如果您选择了“距选定对象最近的位置”（或使用 Alt+Insert），则垫圈将紧固到选定垫圈的顶部，紧靠螺栓头。如果选择“距选定对象最远的位置”（或使用 Shift+Insert），则垫圈将紧固到选定垫圈的底部，紧靠零件。

预选（或没有选）会影响标准内容的插入过程。在没有（在模型上）选择的情况下，单击“插入”可启动拖动模式。标准内容会显示在鼠标光标处，您可以将其拖动到所需的位置，会显示嵌合参考，单击以放置该零件。

为了促进插入流程，您可以预先选择单独的孔（圆形边或圆柱面）以具体放置标准内容。在点击对话框上的“插入”按钮之前进行选择。

您也可以预先选择一个平面。在这种情况下，点击“插入”按钮时，标准内容将紧固到选定面上的所有孔，而不管所选标准内容的大小是否合适。

如果您选择的孔是使用 Onshape“孔”特征创建的，则插入的标准内容将查找该特征的“精细”或“粗糙”螺纹定义并应用它。如果孔不是通过“孔”特征创建的，则 Onshape 默认为“粗糙”。

有时您可能需要在装配体中编辑标准内容的特定实例：

  1. 点击并按住装配体中的零件或实例列表中的实例。
  2. 从菜单中选择“编辑标准内容实例”。
  3. “插入”对话框会打开，您可以根据需要更改任何特性；例如，您可能需要更改材料或长度。
  4. 轻按 接受复选标记图标 以保存您的更改（或轻按“取消”以关闭对话框而不保存更改）。

Onshape 装配体中选择了“标准内容”的“插入零件和装配体”对话框的示例

  1. 轻按“插入零件和装配体”对话框上的标准内容选项卡。
  2. 选择要插入内容的具体情况：标准、类别、类和零部件。
  3. 选择大小。
  4. 显示所选零件的预览。
  5. 如果已经选择了平面或圆柱面或边缘，则轻按“插入”可自动插入零件。如果未进行任何选择，则零件将出现在原点。将其拖动到首选位置，然后单击以捕捉到嵌合连接器（隐式或显式）。
  6. 轻按对话框上的复选框以保存您的操作并在装配体中创建标准内容的实例，并将其列在实例列表中（以及隐式或显式的嵌合连接器）中。

Once an instance of standard content is inserted into an Assembly, it is listed in the Instances list. To edit the instance, tap the three-button menu and select Edit to open the Insert parts and assemblies dialog again. Make your new selections and tap Update to change the part instance in the Assembly.

插入时，Onshape 可以检测到嵌合的螺栓或螺钉，如果选择垫圈以插入到同一个孔中，Onshape 将垫圈放置并紧固在螺栓或螺钉头的底部。

螺栓只有一个可用的参考点（称为嵌合）。垫圈和螺母有两个可用的嵌合，因此它们可以堆叠，并且可以在在距选定对象最近或最远的位置插入。例如，当插入第二个垫圈时，如果您选择了“距选定对象最近的位置”（或使用 Alt+Insert），则垫圈将紧固到选定垫圈的顶部，紧靠螺栓头。如果选择“距选定对象最远的位置”（或使用 Shift+Insert），则垫圈将紧固到选定垫圈的底部，紧靠零件。

预选（或没有选）会影响标准内容的插入过程。在没有（在模型上）选择的情况下，单击“插入”可启动拖动模式。标准内容会显示在鼠标光标处，您可以将其拖动到所需的位置，会显示嵌合参考，单击以放置该零件。

为了促进插入流程，您可以预先选择单独的孔（圆形边或圆柱面）以具体放置标准内容。在点击对话框上的“插入”按钮之前进行选择。

您也可以预先选择一个平面。在这种情况下，点击“插入”按钮时，标准内容将紧固到选定面上的所有孔，而不管所选标准内容的大小是否合适。

如果您选择的孔是使用 Onshape“孔”特征创建的，则插入的标准内容将查找该特征的“精细”或“粗糙”螺纹定义并应用它。如果孔不是通过“孔”特征创建的，则 Onshape 默认为“粗糙”。

有时您可能需要在装配体中编辑标准内容的特定实例：

  1. 点击并按住装配体中的零件或实例列表中的实例。
  2. 从菜单中选择“编辑标准内容实例”。
  3. “插入”对话框会打开，您可以根据需要更改任何特性；例如，您可能需要更改材料或长度。
  4. 轻按 接受复选标记图标 以保存您的更改（或轻按“取消”以关闭对话框而不保存更改）。

如需其他学习中心资源，请点击此处的技术简报文章：Onshape 的标准内容（需要 Onshape 帐户）。
