어셈블리 측정 도구

단축키: [

1. 측정하려는 요소를 하나 또는 여러 개 선택합니다.

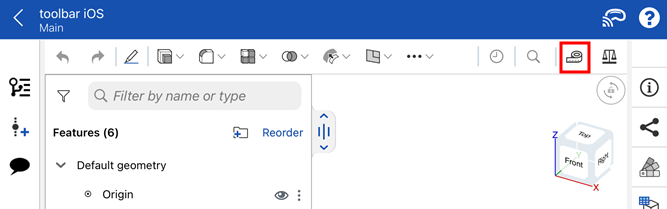

2. 페이지 오른쪽 하단에 있는 측정 도구 아이콘 을 클릭합니다.측정 도구는 선택한 요소 또는 개체에 대한 측정값을 표시합니다.



3. 드룹다운을 사용해 측정 유형, 길이 단위 및/또는 각도 단위를 선택합니다. 언제든지 이 설정을 변경할 수 있습니다.



4. 또는 다른 요소를 선택합니다. 측정 도구에 요소 간의 중심간, 최대값, 최소값 측정값이 표시됩니다.

Part Studio에서 스케치 요소를 선택하면 스케치 요소 아이콘이 유형을 나타냅니다.

한 어셈블리에서 둘 이상의 요소를 측정하면 해당 요소의 최소 거리, 최대 거리, 총 면적, 중심 축 거리 또는 길이를 구할 수 있습니다.

• 측정 유형 - 측정 대화상자에 표시된 측정 유형을 필터링합니다. 옵션으로는 모두 표시, 위치, 중심 위치, 최소 거리, 최대 거리, 길이, 지름, 반경, 각도, 면 접선 각도, 곡률 편차 또는 표면적이 있습니다.

• 길이 단위 - 길이 단위를 선택합니다. 옵션으로는 센티미터, 피트, 인치, 미터, 밀리미터, 야드 등이 있습니다.

• 각도 단위 - 도, 라디안 중에서 각도 단위 유형을 선택합니다.

• 지름 - 호 또는 원의 지름.

• 반경 - 호의 반지름.

• 중심 거리 - 두 요소 사이의 중심 거리.

• 직교축 각도 - 두 요소 사이의 직교축 각도.

• 면적 - 표면적.

• 면 접선 각도 - 선택한 면 및 해당 면과 만나는 선 사이에서 접하는 각도.

• 곡률 편차 - 선택한 면 및 해당 면과 만나는 선 사이의 편차.

• 중심 - 호 또는 원의 중심 치수(X, Y, Z).

• 중심 거리 - 두 요소(X, Y, Z) 사이의 중심 거리.

• 최소 거리 - 두 요소(X, Y, Z) 사이의 최소 거리.

• 최대 거리 - 두 요소(X, Y, Z) 사이의 최대 거리.

• 최대 반지름 - 최소 타원형 반지름 점(X, Y, Z).

• 최대 반지름 - 최대 타원형 반지름 점(X, Y, Z).

• 길이 - 요소의 길이; 예를 들어 선의 길이 또는 원의 원주.

• Point - Location of a point, vertex, or mate connector (X, Y, Z).

측정 도구에 표시된 정보를 사용하여 시스템의 다른 위치(예: 치수)에 값을 입력할 수 있습니다.

1. 측정 도구를 연 상태에서 복사하려는 값을 클릭하여 강조 표시합니다.
   • 한 번 클릭하면 최대 정밀도 값을 캡처할 수 있습니다.
   • 한 번 더 클릭하면 낮은 정밀도를 캡처할 수 있습니다.
2. 키보드 단축키를 사용하여 값을 복사합니다.

패널의 측정 정보 위로 마우스를 가져가면 참조한 정확한 측정값을 나타내는 측정값이 그래픽 영역에 시각화됩니다. 예:

Part Studio 전용

현재 측정의 변수를 추가하려면 측정 오른쪽에 있는 변수 아이콘을 클릭합니다(파란색 화살표 왼쪽 아래 참조).

나열된 측정값을 가져올 수 있도록 필요한 선택 항목으로 미리 채워진 변수 대화상자가 열립니다. 변수에 대한 자세한 내용은 변수 항목을 참조하십시오.

어셈블리 전용

측정 대화상자가 열리면 파트를 화면에서 드래그할 때 측정값이 동적으로 업데이트됩니다.몇 가지 예는 다음과 같습니다.

• 파트의 원형 모서리나 메이트 커넥터를 선택하면 파트가 이동함에 따라 원점을 기준으로 한 중심점 또는 점 위치가 업데이트됩니다.

• 원점과 파트 요소(모서리, 면, 꼭지점, 메이트 커넥터)를 모두 선택하면 파트가 이동함에 따라 요소와 원점 사이의 거리가 업데이트됩니다.

• 한 파트는 고정되고 다른 파트는 고정되지 않은 경우 고정 파트의 요소(모서리, 면, 꼭지점, 메이트 커넥터)와 고정되지 않은 파트의 요소(모서리, 면, 꼭지점, 메이트 커넥터)에서 요소를 선택하면 고정되지 않은 파트가 이동할 때 선택한 두 요소 사이의 거리 값이 업데이트됩니다.

단면 뷰를 사용할 때는 동적 업데이트가 작동하지 않습니다.
