메이트 커넥터

단계

을 클릭하십시오.
스케치나 파트(요소)에 메이트 커넥터를 만들 것인지, 스케치/파트 간에 메이트 커넥터를 만들 것인지 선택합니다.
- 선택 요소 위에서 - 파트 또는 스케치 위에 메이트 커넥터를 생성합니다.
- 요소 사이 - 파트나 스케치의 두 요소 사이에 메이트 커넥터를 생성합니다.
파트 또는 스케치에서 메이트 커넥터로 사용할 점을 선택합니다.
- 아무 면이나 롤오버하여 잠재적 메이트 커넥터를 활성화하고 점을 선택합니다.
- 또는 면의 아무 곳이나 클릭하면 메이트 커넥터가 자동으로 회전 중심점에 배치됩니다.
  원점도 요소로 선택할 수 있습니다. 그래픽 영역에서 또는 파트 목록에서 '원점'을 선택하십시오.
원하는 경우 옵션을 지정합니다(아래 옵션 예에 표시된 대로).
을 클릭하십시오.

메이트 커넥터 대화상자를 연 상태에서 커서를 부품 위로 이동하면 기본 추론 점이 “작동”되고 커서에 가장 가까운 추정 점이 메이트 커넥터로 강조 표시됩니다. 스케치나 파트 위로 계속 마우스를 가져가면 다른 기본 구속 제한점이 나타납니다.

선택하려는 메이트 추론이 보일 때 메이트 추론을 잠그려면 Shift 키를 누른 채로 마우스를 움직입니다.

파트나 스케치의 각 면과 모서리는 기본 구속 제한 지점을 갖습니다.

중심에서
중심점에서
코너에서
원추형 면의 가상 샤프에서:
원추형 면의 위, 가운데, 아래, 가상 샤프에서 구속 제한 점(확장된 경우 원추형 면의 측면이 만나는 지점)
평면형 면에 포함된 모든 영역의 중심(예: 구멍 및 슬롯)

기본 메이트 커넥터가 회전 중심(왼쪽)에서 강조 표시되기 전에 중심점 아이콘(오른쪽)이 보일 수 있습니다.

파트의 각 면과 모서리가 기본 구석 제한 지점을 갖는 방식의 예 중심점 아이콘을 보여주는 예

원통형 면의 경우, 원통형 및 부분 원통형 면의 축에 구속 제한점이 나타납니다.

원통형 면에서, 원통형 및 부분 원통형 면의 축에 구속 제한점이 나타나는 방식의 예

부분적인 원통형 모서리가 있는 평면을 선택하거나 그 위에 마우스를 올려놓으면 메이트 커넥터 구속 제한점에는 축의 중심이 포함됩니다.

축의 중심을 포함하여 부분적인 원통형 모서리 및 메이트 커넥터 구속 제한점을 갖는 평면을 선택하는 예

마우스를 부분적인 원통형 모서리에 올려 놓을 때 축의 중심에 기본 메이트 커넥터가 나타나는 예

커브 끝점이나 제어점을 선택하면 메이트 커넥터가 글로벌 Z축 (파란색으로 표시) 에 맞춰 정렬됩니다.

커브 자체를 선택하면 메이트 커넥터가 곡선에 접하여 가장 가까운 암시적 끝점, 제어 또는 중간점에 정렬됩니다.

커서를 이동할 때 다른 메이트 커넥터를 깨우지 않고 특정 추론된 점이나 기본 메이트 커넥터에 초점을 맞추려면 Shift 키를 사용하여 다른 메이트 커넥터가 나타나지 않도록 합니다.

메이트 커넥터 재정렬

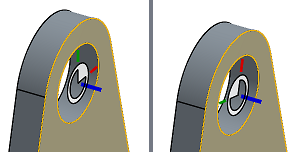

재정렬을 선택하여 주 축과 보조 축(선택 사항)을 따라 메이트 커넥터의 방향을 변경합니다.

주축 및 보조축을 따라 메이트 커넥터의 방향을 변경하는 방법의 예

메이트 커넥터 이동

메이트 커넥터를 지정된 방향으로 지정된 거리만큼 이동합니다. 필드는 다음과 같은 순서로 표시됩니다.

X 선형 이동
Y 선형 이동
Z 선형 이동

회전 필드를 사용하여 지정된 각도의 회전을 지정할 수도 있습니다.

어셈블리의 숫자 필드에서 식 및 삼각함수를 사용할 수 있습니다.

메이트 커넥터의 주축 뒤집기

주축을 180도 뒤집습니다.

메이트 커넥터 뒤집기 아이콘

메이트 커넥터의 보조축 재정렬

X/Y 좌표를 통해 주축을 한 번에 한 사분면씩 이동합니다.

X/Y 좌표를 통해 주축을 한 번에 한 사분면씩 이동하는 예

구속 제한 점 및 기본값

모서리나 면을 선택할 때 사용할 수 있는 잠재적 메이트 커넥터의 구속 제한점은 다음과 같습니다.

평면 - 모든 꼭지점, 호 중심, 모서리 중심점 및 면 중심에서 면과 평행을 이룹니다.
원통형 면 - 중간과 끝에서 면 축과 직교합니다.
선형 모서리 또는 스케치 선 - 중간과 끝에 있는 선과 직교합니다.
둥근 모서리 또는 스케치 원 - 중간과 끝에서 선과 직교합니다.
커브 끝점 및 제어점 - 글로벌 Z축에 맞춰 정렬됨
커브 - 가장 가까운 끝점, 컨트롤 또는 중간점에 있는 곡선에 접합니다.
꼭지점 - 주어진 면에 수직입니다.

메이트 커넥터 숨기기 및 표시

메이트 커넥터를 작성한 후에는 Part Studio와 어셈블리 모두에서 메이트 커넥터를 숨기거나 표시할 수 있습니다.

기능 목록의 컨텍스트 메뉴 사용 (숨기기, 다른 메이트 커넥터 숨기기/표시, 모든 메이트 커넥터 표시)
- 다른 메이트 커넥터 숨기기는 선택한 메이트 커넥터를 제외한 모든 메이트 커넥터를 숨깁니다.
특정 메이트 커넥터를 숨기려면 피처 리스트에서 아이콘을 사용합니다.
Part Studio 또는 어셈블리에서 메이트 커넥터를 숨기거나 표시하는 것은 Part Studio 또는 어셈블리에서만 가능합니다. Part Studio에 숨겨진 메이트 커넥터를 어셈블리에 삽입하면 볼 수 있습니다. Part Studio에서 메이트 커넥터를 볼 수 있고 어셈블리에서 숨겨진 상태로 유지할 수 있으며, 그 반대의 경우도 마찬가지입니다.

팁

예상과 다른 동작이 발생할 경우 메이트 커넥터에서 주 축 및/또는 보조 축을 뒤집어 보십시오.
Shift키를 사용하면 포인터를 이동하여 메이트 커넥터를 선택할 때 원하는 메이트 커넥터가 계속 보이도록 할 수 있습니다. 이는 원하는 잠재적 메이트 커넥터의 추론된 점이 모서리 위나 근처에 있을 때 유용할 수 있습니다.
모든 메이트 커넥터가 기능 목록에 나열됩니다. 메이트 커넥터를 숨기거나 표시하고, 커넥터의 다른 방향을 편집 및 조정하고, 변경하고, 사용할 수 있습니다.
컨텍스트에서 작업할 때 메이트 커넥터를 선택하고 숨기거나 표시할 수도 있습니다.
메이트 커넥터는 어셈블리와 Part Studio에서 모두 작성할 수 있습니다. Part Studio에서 메이트 커넥터를 작성하면 다음과 같은 세 가지 이점이 있습니다.
- 메이트 커넥터를 정의할 때 Part Studio의 기능 목록에서 원점을 선택할 수 있습니다.
- Part Studio에서 스케치 요소를 참조할 수 있습니다. 이렇게 하면 어셈블리에서 가능한 위치보다 더 많은 위치에서 메이트 커넥터를 정의할 수 있습니다.
- Part Studio에서 정의된 메이트 커넥터는 부품화된 모든 어셈블리에 있는 해당 파트의 모든 부품에서 재사용할 수 있습니다.
Part Studio에서 메이트 커넥터를 작성할 때 메이트 커넥터 대화상자에 소유자 엔티티라는 추가 옵션이 있습니다.
어셈블리의 메이트 커넥터 대화상자
Part Studio의 메이트 커넥터 대화상자
여러 파트가 있는 Part Studio에서는 어느 파트가 메이트 커넥터를 소유하고 있는지 명확하지 않을 수 있습니다. 소유자의 요소 필드를 사용하여 메이트 커넥터를 소유하는 스케치, 파트 또는 커브를 지정하거나 소유자의 요소 필드를 비워 두어 소유자 없는 메이트 커넥터를 생성합니다.
메이트 커넥터가 Part Studio에서 파트 패턴화된 경우 Part Studio를 삽입할 때 메이트 커넥터가 모두 어셈블리에 추가됩니다.Part Studio를 어셈블리에 삽입할 때 메이트 커넥터가 보이지 않는 경우 파트가 메이트 커넥터 소유자 엔티티로 나열되어 있는지 확인하십시오.
