피처 및 파트 목록

피처 리스트 사용하기

피처 리스트에는 파트 스튜디오에서 생성된 모든 스케치와 피처 목록이 포함되어 있습니다. 또한 목록 하단 쪽에 표시된 것과 같이 파트 목록(면과 곡선 포함)을 포함합니다. 피처 리스트를 사용하는 방법은 여러 가지가 있습니다.

• Show regeneration times () - Opens a display of all features and the time each takes to regenerate. You can use this to estimate which time-costly features to suppress to maximize modeling time without regenerating features you don’t need at the moment.



  모델에서 해당하는 하이라이트(위의 파란색 화살표 참조)를 보려면 피처 위로 마우스를 가져가십시오. 피처 리스트의 콘텐츠 메뉴를 사용해 특정 피처를 제외하고 볼 수 있습니다.

• 부품 또는 피처 검색 - 필터및 검색 창을 사용하여 이름, 유형, 폴더 또는 파트별로 검색을 필터링할 수 있습니다. 을 클릭하면 다양한 필터 옵션이 있는 드롭다운 메뉴가 열립니다.



  파트/피처 이름 또는 유형의 일부를 입력하여 일치하는 파트 및 피처를 표시합니다. 추가 제어를 위해 특수 명령(콜론이 앞에 붙음:)을 사용합니다.

  • :part검색 문자열 - 일치하는 바디를 이름별로, 해당 바디에 직접 영향을 미치는 바디별 피처별로 표시합니다.
  • :검색 문자열 입력 - 일치하는 유형의 피처 및 본문 표시
  • :name검색 문자열 - 이름이 일치하는 피처 및 본문 표시
  • :errors검색 문자열 - 오류가 있는 피처 및 본문 표시
  • :폴더 검색 문자열 - 이름이 일치하는 Part Studio 폴더 표시
  • :변수 검색 문자열 - 변수를 사용하거나 변경하는 피처 표시(대소문자 구분)
  • :억제된 검색 문자열 - 억제된 피처 표시
  • :hidden검색 문자열 - 숨겨진 피처 및 본문 표시
  • :shown검색 문자열 - 숨겨지지않은 피처 및 본문 표시

  예를 들어, :part 파트 1에는 파트 1, 파트 10, 파트 11, 파트 12 등과 해당 바디에 직접 영향을 미치는 모든 기능이 표시됩니다 .

• 롤백 바 드래그 - 롤백 바 지점에서 모델을 시각화합니다. 롤백 바 아래에 나열된 모든 기능이 일시적으로 억제됩니다. 피처 리스트 목록에서 롤백 바를 선택하고 위아래로 드래그하여 롤포워드 및 롤백할 수 있습니다. 목록에 있는 기능을 마우스 오른쪽 버튼으로 클릭하고 여기로 롤을 선택하여 즉각적이고 정확한 롤백을 할 수도 있습니다. 롤백 바를 마우스 오른쪽 버튼으로 클릭하고 끝까지 롤을 선택하면 롤백 막대가 피처 리스트의 끝으로 돌아갑니다.
  • 키보드 단축키 - 롤백 바를 드래그하는 대신 키보드 단축키를 사용할 수도 있습니다. 롤백 바를 선택하고 위쪽 및 아래쪽 화살표 키 (↑ ↓) 를 클릭하여 피처 리스트에서 한 번에 한 단계씩 롤포워드 및 롤백할 수 있습니다.

  보기 전용 권한을 가진 공동 작업자이고 롤백 막대의 위치를 변경하면 다른 공동 작업자가 롤백 막대를 변경한 내용이 실시간으로 업데이트되는 것을 더 이상 볼 수 없습니다. 이 문제를 해결하려면 브라우저를 다시 로드하십시오.

추가 학습 센터 리소스에 대해서는 여기서 교사 팁을 확인하십시오: 롤백 바 사용(Onshape 계정 필요).

• 피처 이름 바꾸기 - 대화상자를 열지 않고 피처 리스트에서 바로 피처 이름을 편집하려면 피처 리스트에서 이름을 마우스 오른쪽 버튼으로 클릭하고 이름 바꾸기를 선택합니다.
• 선택하기 - 대화상자에 대한 선택 항목을 제공하려면(또는 그래픽 영역에서 선택하기) 목록에서 피처/스케치 이름을 클릭합니다. 파트 목록에서 파트, 면 또는 곡선을 선택하면 현재 선택 항목을 생성하기 위해 적용되거나 사용되는 피처가 교차 강조 표시됩니다. 그래픽 영역에서 면 또는 파트를 선택해도 관련 피처가 교차 강조 표시됩니다.

  교차 강조 표시는 합성 파트에 적용되지 않습니다.

• 피처 재정렬 - 피처 리스트의 한 항목을 드래그하여(또는 여러 개의 항목 - 클릭해서 추가 항목을 선택, 피처 리스트에서 인접해 있을 필요 없음) 매개변수에 따라 재정렬합니다.

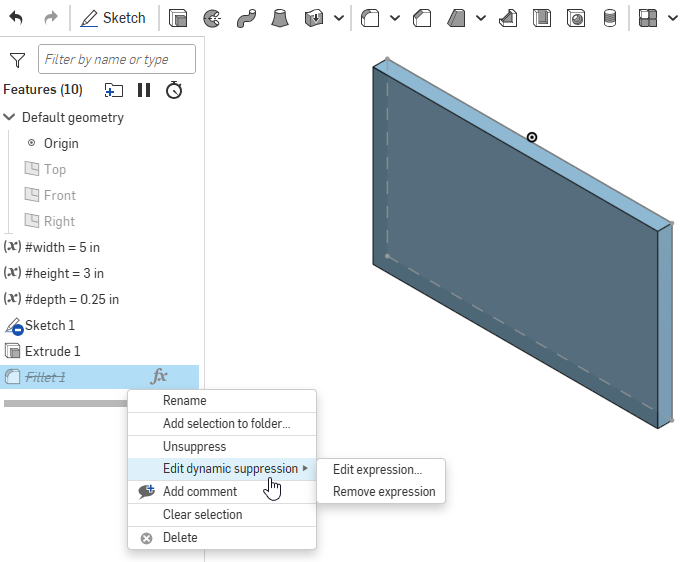

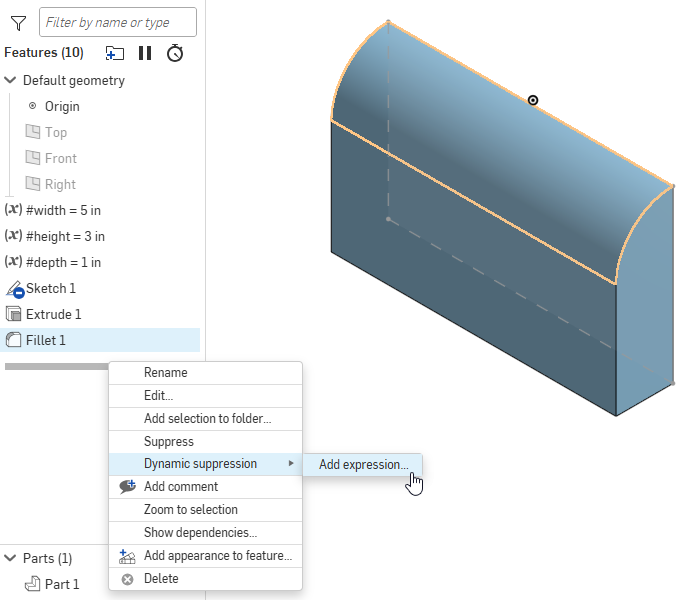

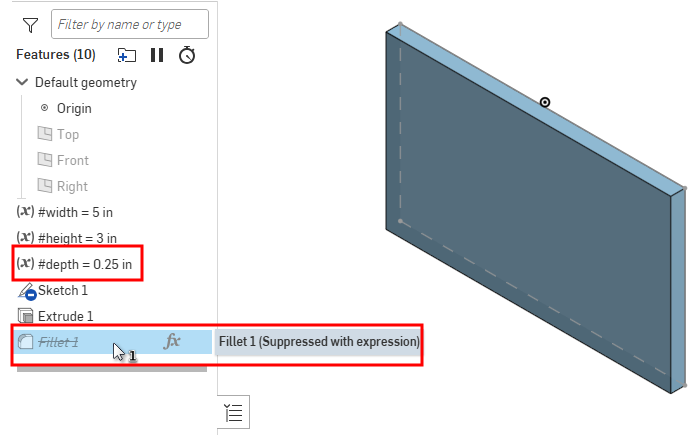

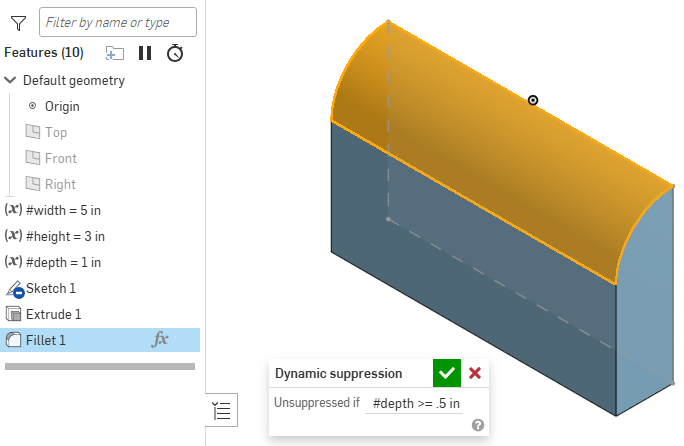

• 피처 제외하고 보기 - 해당 피처 없이 모델을 시각화하려면 피처의 컨텍스트 메뉴에서 '제외하고 보기' 명령을 사용합니다.
• 피처 숨기기 또는 보이기 - 피처의 컨텍스트 메뉴에서 숨기기/보이기 명령을 사용하여 그래픽 영역 보기에서 해당 요소를 숨깁니다(또는 표시합니다). 또는 해당 이름 옆으로 마우스를 가져가 아이콘을 클릭할 수도 있습니다.
• 파트, 면, 곡선, 메쉬 및 합성 파트 숨기기 또는 표시 - 파트 목록에서 파트, 합성 파트, 곡선, 메쉬 또는 면 제목 위로 마우스를 가져가면 아이콘이 나타납니다. 이 아이콘을 클릭하면 목록에서 모든 요소가 숨겨지고, 다시 클릭하면 모든 요소가 표시됩니다.

  요소가 숨겨진 경우 피처 리스트 위로 마우스를 가져가면 그래픽 영역에 요소의 윤곽선이 나타나는 것을 볼 수 있습니다.

• 종속성 표시 - 피처의 컨텍스트 메뉴에서 이 명령을 사용하여 선택한 피처의 상위(위쪽 화살표 위) 및 하위(아래쪽 화살표 아래) 항목을 나타내는 대화상자를 엽니다. 각 화살표 위로 마우스를 가져가면 피처 관계를 나타내는 툴팁이 표시됩니다.



• 스케치, 피처 및 면을 폴더로 그룹화 - 피처 리스트에 함께 그룹으로 묶을 항목을 선택한 다음, 마우스 오른쪽 버튼을 클릭하고 폴더에 선택 항목 추가...를 선택합니다. 폴더의 이름을 입력할 수 있는 폴더 이름 대화상자가 나타납니다. 폴더의 이름은 피처 리스트에 나타나고, 내용을 확인할 수 있도록 폴더를 확장하기 위한 화살표가 함께 표시됩니다. (다른 선택 없이) 폴더만 마우스 오른쪽 버튼으로 클릭하고 폴더 압축 풀기를 선택해서 폴더를 제거하고, 나열된 항목을 개별적으로 피처 리스트로 되돌릴 수 있습니다. 또한 항목을 선택한 다음, 피처 리스트 상단에 있는 폴더 아이콘을 클릭할 수도 있습니다.

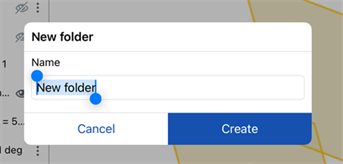

  그룹화할 항목 선택: 마우스 오른쪽 버튼을 클릭하고 폴더에 선택 항목 추가...를 선택합니다. 폴더의 이름을 지정하고 체크표시를 클릭합니다.



  폴더는 피처 리스트에 나타나며, 내용을 볼 수 있도록 확장됩니다.

  기존 폴더에 있는 동안 새 폴더를 만들어서 중첩 폴더를 생성할 수 있습니다.

• 피처 리스트 축소 - 피처 리스트의 오른쪽에 있는 피처 및 파트 아이콘 을 클릭하면 목록이 완전히 접힙니다. 아이콘을 다시 클릭하면 목록이 다시 열립니다.
• 파트 컨텍스트 메뉴 사용 - 파트 목록에서 컨텍스트 메뉴(RMB)를 사용해 다음을 포함하여(이에 국한되지 않음) 파트, 면, 곡선에 대한 명령에 액세스합니다.
  • 이름 바꾸기 - 항목에 대해 새로운 이름을 입력합니다.
  • 속성 - 항목의 메타데이터를 편집합니다.
  • 재질 지정 - Onshape 재질 라이브러리 또는 사용자 지정 라이브러리(있는 경우)를 사용해 항목에 재질(및 밀도)을 지정합니다.
  • 모양 편집 - 항목의 색을 변경합니다.
  • 복사 - 다른 곳에 붙여넣기 위해 항목의 사본을 만듭니다.
  • 도면 생성 - 선택한 항목에 대한 Onshape 도면을 생성합니다.
  • 내보내기 - 현재 선택한 파트를 장치의 파일 (또는 개별 파일) 로 내보낼 (다운로드) 수 있는 내보내기 대화상자를 엽니다.자세한 내용은파일 내보내기를참조하십시오.
  • 릴리스 - 릴리스 후보자를 생성하고 선택한 항목의 릴리스 프로세스를 시작합니다.
  • 모든 구성 해제 - 릴리스패키지를 생성할 수 있는 사용자의 경우 이 명령은 모든 구성이 릴리스 패키지에 미리 로드된 상태로 릴리스 후보 대화상자를 엽니다.이 옵션은 단일 List 입력이 있는 구성에서만 사용할 수 있습니다.목록 입력이 여러 개 있거나 확인란 또는 구성 변수 입력을 사용하는 경우에는 명령 옵션을 사용할 수 없습니다.대화상자가 열린 후 (컨텍스트 메뉴에서 Release 명령을 클릭한 후) 언제든지 릴리스 패키지에 구성을 추가할 수 있습니다.
  • 리비전 히스토리 - 선택한 항목의 리비전 히스토리를 표시합니다. 리비전 히스토리가 없을 경우, 메시지가 표시됩니다.
  • 숨기기 - 뷰에서 항목을 숨깁니다.
  • 기타 요소 숨기기 - 선택한 항목 이외의 아이템을 숨깁니다.
  • 모두 숨기기 - 선택한 항목을 포함한 모든 항목을 숨깁니다.
  • 격리 - 선택한 항목에 대한 거리 또는 선택한 항목에 대한 연결을 기준으로 불투명도를 확장하는 기능을 사용해 나머지 항목의 컬러를 해제하거나 선택하지 못하게 만듭니다.
  • 투명하게 만들기 - 선택한 항목을 투명하게 만듭니다.
  • 설명 추가 - 설명을 추가하고 해당 설명에서 선택한 항목에 태그를 지정합니다.
  • 선택영역까지 확대 - 전체 항목이 그래픽 영역에 보이고 중앙에 맞춰져 항목에 대한 가능한 최대 뷰가 생성되도록 창을 확대합니다.
  • 삭제 - 선택한 항목을 삭제합니다.

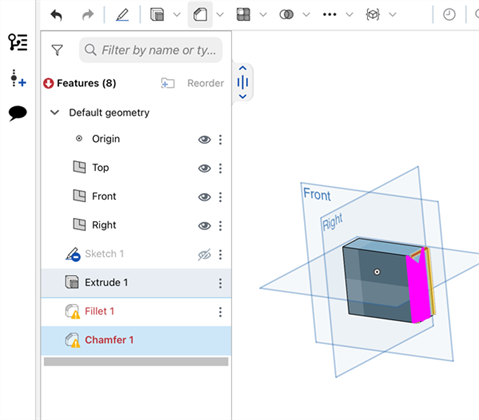

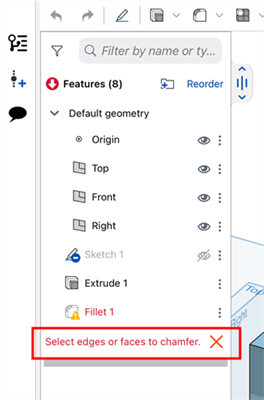

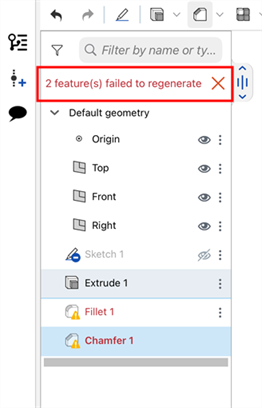

• 뷰 피처 오류 및 선택 항목 누락 - 피처 리스트에 오류가 있을 경우, 목록의 왼쪽 상단 코너에 아이콘이 표시됩니다. 피처 리스트에서 오류별로 필터링하려면 이 아이콘을 클릭합니다. 커서를 아이콘 위로 가져가면 오류 수를 볼 수 있습니다.



  선택 영역이 피처에서 누락된 경우, 해당 피처 위에 노란색 삼각형 표시기가 나타납니다. 마우스를 가져가면 누락된 선택 영역의 수를 확인할 수 있습니다.



  기능이 완전히 정의되지 않은 경우 기능 위에 파란색 표시기가 나타납니다.



파트 스튜디오 피처 목록에는 피처 목록과 파트 목록이 들어 있습니다. 창 왼쪽에는 위에서부터 다음 항목이 포함됩니다.

• 필터 버튼 및 이름 또는 유형별 필터링 검색 막대
• 파트 스튜디오 피처 목록에는 피처 목록과 파트 목록이 들어 있습니다. 창 왼쪽에는 위에서부터 다음 항목이 포함됩니다.
• 파트 스튜디오의 피처 개수
• 파트 스튜디오의 각 피처
• 파트 스튜디오의 각 피처
• 롤백 바
• 파트 스튜디오의 각 파트(파트 스튜디오에서 생성되거나 파생됨)
• 각 면과 곡선(파트 스튜디오에서 생성되거나 파생됨)

• 피처 리스트 핸들을 탭하여 기본 너비로 피처 리스트를 엽니다.
• Touch and drag the handle vertically or horizontally to set the size (height or width) of the Feature list. On smaller screens (for example, a smart phone), the width and height can be expanded to the full screen size.
• 핸들을 탭하면 피처 리스트가 닫힙니다. 다시 탭하면 이전에 설정된 너비로 피처 리스트가 열립니다.
• 이름 또는 유형별 필터링 검색 막대를 탭하여 키보드를 활성화한 다음 기능 목록의 특정 항목을 입력하여 필터링합니다.
• 필터 아이콘을 탭해서 피처 필터를 엽니다:



  필터를 탭해서 켭니다. X를 사용하여 이 필터 대화상자를 닫은 다음, 검색 필드를 사용해 선택한 필터 내에서 이름별로 검색을 수행합니다.

피처 리스트가 열려 있을 때 작업공간은 계속 활성 상태입니다.

피처는 해당 피처를 생성한 도구 아이콘이 함께 나타납니다. 이를 통해 설명을 포함한 이름으로 이름을 변경하고 어떤 종류의 피처가 나타나는지 설명할 수 있습니다. 그래픽 영역에 표시되는 모델은 피처 리스트의 롤백 바 위치까지 시각화됩니다.

피처 리스트 사용하기

피처 리스트에는 파트 스튜디오에서 생성된 모든 스케치와 피처의 목록이 포함되어 있습니다. 또한 목록 하단 쪽에 표시된 것과 같이 파트 목록도 포함합니다. 피처 리스트를 사용하는 방법은 여러 가지가 있습니다.

• 롤백 바 드래그 - 롤백 바의 한 지점에서 모델을 가시화합니다. 롤백 바 아래 목록에 있는 모든 피처는 일시적으로 제외하고 보기가 적용됩니다. 또한 즉시 정확하게 이전으로 가기 위해 목록에 있는 피처와 연관된 오버플로 메뉴를 탭하고 여기로 되돌리기를 선택할 수 있습니다.

  롤백 바를 피처 리스트의 특정 지점으로 드래그하기: 오른쪽 상단에 있는 재정렬을 탭한 다음 롤백 바를 드래그합니다. 그래픽 영역이 업데이트됩니다. 오른쪽 상단의 완료를 탭하여 모델링이 진행 중인 곳에 롤백 바를 배치합니다. 롤백 바를 사용하려면 해당 통합문서에 대한 복사 또는 편집 권한이 있어야 합니다.

• 선택하기 - 목록에서 피처, 스케치 또는 파트 이름을 탭하고 대화상자에 대한 선택을 제공합니다(또는 그래픽 영역에서 항목을 선택합니다).
• 피처 재정렬 - 대화상자의 오른쪽 상단 코너에 있는 피처 재정렬 아이콘을 탭한 다음 목록에서 피처 또는 스케치를 터치하고 드래그하여 매개변수에 따라 재정렬합니다.
• 피처 제외하고 보기 - 제외하고 보려는 피처의 오버플로 메뉴를 탭한 다음 제외하고 보기를 선택하여 해당 피처 없이 모델을 시각화합니다. (또한 피처를 제외하고 볼 수 있습니다.)
• 피처 숨기기 또는 보이기 - 숨기거나 보이게 하려는 피처, 스케치 또는 파트 이름의 오른쪽에 있는 '숨기기/보이기' 아이콘을 탭합니다. 또한 모든 면과 파트를 숨길 수도 있습니다.

파트 스튜디오 피처 목록에는 피처 목록과 파트 목록이 들어 있습니다. 창 왼쪽에는 위에서부터 다음 항목이 포함됩니다.

• Part Studio에서 사용 가능한 구성이 나열되는 드롭다운 메뉴(구성은 브라우저 시스템에서 생성되며, Android 모바일 기기에서 보고 선택할 수 있음)
• 필터 버튼 및 이름 또는 유형별 필터링 검색 막대
• 파트 스튜디오 피처 목록에는 피처 목록과 파트 목록이 들어 있습니다. 창 왼쪽에는 위에서부터 다음 항목이 포함됩니다.
• 파트 스튜디오의 피처 개수
• 파트 스튜디오의 각 피처
• 파트 스튜디오의 각 피처
• 롤백 바
• 파트 스튜디오의 각 파트(파트 스튜디오에서 생성되거나 파생됨)
• 각 면과 곡선(파트 스튜디오에서 생성되거나 파생됨)

• 피처 리스트 핸들을 탭하여 기본 너비로 피처 리스트를 엽니다.
• 피처 리스트 경계의 하단 오른쪽 모서리를 터치하여 드래그해서 피처 리스트의 크기(높이 또는 너비)를 설정합니다.
• 핸들을 탭하면 피처 리스트가 닫힙니다. 다시 탭하면 이전에 설정된 너비로 피처 리스트가 열립니다.
• 구성 옆에 있는 아래 화살표를 탭하여(구성이 파트 스튜디오 내에 존재하는 경우), 특정 구성을 선택합니다.
• 필터 아이콘을 탭해서 피처 필터를 엽니다:

  필터를 탭해서 켭니다. X를 사용하여 이 필터 대화상자를 닫은 다음, 검색 필드를 사용해 선택한 필터 내에서 이름별로 검색을 수행합니다.

피처 리스트가 열려 있을 때 작업공간은 계속 활성 상태입니다.

피처는 해당 피처를 생성한 도구 아이콘이 함께 나타납니다. 이를 통해 설명을 포함한 이름으로 이름을 변경하고 어떤 종류의 피처가 나타나는지 설명할 수 있습니다. 그래픽 영역에 표시되는 모델은 피처 리스트의 롤백 바 위치까지 시각화됩니다.

피처 리스트 사용하기

피처 리스트에는 파트 스튜디오에서 생성된 모든 스케치와 피처의 목록이 포함되어 있습니다. 또한 목록 하단 쪽에 표시된 것과 같이 파트 목록도 포함합니다. 피처 리스트를 사용하는 방법은 여러 가지가 있습니다.

• 롤백 바 드래그 - 롤백 바의 한 지점에서 모델을 가시화합니다. 롤백 바 아래 목록에 있는 모든 피처는 일시적으로 제외하고 보기가 적용됩니다. 또한 즉시 정확하게 이전으로 가기 위해 목록에 있는 피처와 연관된 오버플로 메뉴를 탭하고 여기로 되돌리기를 선택할 수 있습니다.

  롤백 바를 피처 리스트의 특정 지점으로 드래그하기: 대화상자의 오른쪽 상단에 있는 재정렬 피처를 탭한 다음, 롤백 바를 터치하여 드래그합니다. 그래픽 영역이 업데이트됩니다. 오른쪽 상단의 아이콘을 탭하여 모델링이 진행 중인 곳에 롤백 바를 배치합니다.

• 선택하기 - 목록에서 피처, 스케치 또는 파트 이름을 탭하고 대화상자에 대한 선택을 제공합니다(또는 그래픽 영역에서 항목을 선택합니다).
• 피처 재정렬 - 대화상자의 오른쪽 상단 코너에 있는 피처 재정렬 아이콘을 탭한 다음 목록에서 피처 또는 스케치를 터치하고 드래그하여 매개변수에 따라 재정렬합니다.
• 피처 제외하고 보기 - 제외하고 보려는 피처의 오버플로 메뉴를 탭한 다음 제외하고 보기를 선택하여 해당 피처 없이 모델을 시각화합니다. (또한 피처를 제외하고 볼 수 있습니다.)
• 피처 숨기기 또는 보이기 - 숨기거나 보이게 하려는 피처, 스케치 또는 파트 이름의 오른쪽에 있는 '숨기기/보이기' 아이콘을 탭합니다.
