Onshape는 스케치에 구속 조건을 자동으로 적용하기 위한 자동 추론 기능을 제공합니다. 치수와 수동으로 적용된 구속 조건을 사용하면 디자인 무결성을 유지할 수 있도록 스케치를 완벽하게 정의할 수 있습니다.

통합문서를 엽니다

이전 레슨인 파트 생성에서 Primer 이름의 통합문서를 만들었습니다. (Onshape 계정에 로그인한 후) 통합문서 리스트로 이동합니다.

1. 엔터프라이즈 사용자의 경우, 페이지 맨 위에 있는 통합문서를 클릭합니다. 다른 모든 사용자는 로그인 시 통합문서 리스트로 이동합니다.
2. 왼쪽에서 내 Onshape 필터를 클릭하면 가장 최근에 연 통합문서가 표시됩니다.
3. Primer로 명명된 통합문서의 제목을 클릭합니다.

   통합문서가 마지막 활성 탭으로 열립니다.

4. Part Studio 1이 열리지 않은 경우, 지금 선택하십시오.

통합문서 리스트의 제목 위로 마우스를 가져가면 밑줄이 나타나는데, 이 밑줄을 클릭해서 해당 통합문서를 열 수 있음을 나타냅니다. 밑줄이 나타나지 않은 상태에서 행을 클릭하면 테이블 행을 선택한 것입니다.

스케치 요소에 구속 조건 적용

디자인에 디자인 무결성을 즉시 포함시키기 위해 스케치를 작성하는 동안 Onshape의 자동 추론을 사용해 스케치 이후 추가 구속 조건을 적용할 수 있습니다. 자동 추론은 인접한 다른 요소를 이동해서 추론을 '활성화'하여 구속 조건을 자동으로 적용하는 기능입니다.

스케하는 동안 자동 추론 사용을 연습하려면:

1. 툴바에서 스케치를 클릭하여 스케치 도구를 선택합니다.
2. 면을 선택합니다. (면의 방향을 뷰와 수직으로 설정하려면 'N' 키를 누르십시오.)
3. 툴바에서 을 클릭하여 원 도구를 선택합니다.
4. 그래픽 영역 안을 클릭하여 원의 중심을 설정합니다.
5. 커서를 첫 번째 점에서 멀리 이동하고 다시 클릭해서 원의 지름을 설정합니다.



이제 첫 번째 원을 사용해 다른 원의 스케치를 작성해서 추론을 활성화하고, 원을 서로 구속시킵니다.

1. 원 도구가 여전히 선택된 상태에서 커서를 방금 스케치를 그린 원의 중심을 향해 이동합니다.
2. 원의 중심이 주황색으로 강조 표시되고 그 주위에 작은 상자가 나타납니다.

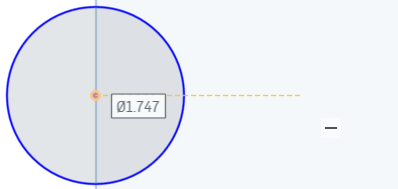

3. 중심으로부터 수평으로 멀리 커서를 이동하면 안에 가로줄(수평 구속 조건 아이콘)이 있는 작은 흰색 상자와 함께 주황색 점선이 커서를 따라갑니다.



4. 수평 선이 보이면 두 번째 원의 중심을 클릭해서 설정합니다. 두 원 사이에 수평 구속 조건을 설정하십시오.
5. 두 번째 원의 지름을 클릭해서 설정합니다.
6. 원 도구를 비활성화하려면 Escape 키를 누릅니다.



이제 구속 조건을 테스트합니다.

1. 원의 둘레를 클릭해서 드래그합니다. 원의 크기가 조정됩니다.
2. 원 중심점을 클릭해서 드래그합니다. 원이 다른 원과 수평으로 정렬된 상태로 수평 방향으로 움직입니다. 원을 수직으로 이동하면 나머지 원도 그와 함께 움직입니다(원에 다른 구속 조건이 없을 경우).
3. 모든 구속 조건을 보려면 스케치 대화상자에서 구속 조건 표시 확인란에 체크마크합니다.

팁

• 스케치 도구를 사용해 스케치를 작성할 때 마우스를 다른 스케치 요소 위로 이동해서 자동 추론을 활성화합니다.
• 더 잘 볼 수 있도록 공간 주변에 모든 대화상자를 드래그할 수 있습니다.
• 스케치를 작성하는 동안 나타나는 일부 기본적인 자동 추론으로는 수직, 수평, 일치, 평행, 중심점, 직교 등이 있습니다. 추론은 노란색 점선으로 나타납니다.
• 스케치를 작성할 때 자동 추론을 제외하려면 마우스를 움직일 때 Shift 키를 누르십시오. 스케치 중 마우스를 움직일 때 Shift 키를 누르고 있으면 자동 구속 조건이 적용되지 않게 됩니다.
• 구속 조건 표시 확인란을 선택하면 모든 구속 조건이 나타납니다.
• 요소 위로 마우스를 가져가면 한 스케치 요소의 구속 조건이 표시됩니다. 해당 구속 조건을 선택할 수 있도록 계속해서 표시하려면 Shift 키를 사용하십시오.
• 구속 조건을 선택하거나 마우스를 위로 가져가면 어떤 스케치 요소가 구속되는지를 확인할 수 있습니다(주황색으로 강조 표시)

스케치 구속 조건 보기

Onshape에서는 모든 구속 조건을 손쉽게 볼 수 있을 뿐 아니라 해당 조건을 평가할 수 있습니다.

구속 조건 표시를 선택하면 다음을 보고 평가할 수 있습니다.

• 모든 구속 조건을 보기 어려운 경우 구속 조건 아이콘을 클릭하여 새 위치로 드래그하면 쉽게 볼 수 있습니다.이렇게 해도 변경 사항은 전혀 없습니다.

• 구속 조건을 선택하면 관련된 스케치 요소 역시 강조 표시되므로 해당 구속 조건으로 구속되는 요소를 확인할 수 있습니다.

  구속 조건을 선택하거나 그 위로 마우스를 가져가면 포함된 스케치 요소가 노란색으로 강조 표시되고, 구속 조건에 의해 구속되는 요소가 주황색으로 강조 표시됩니다.

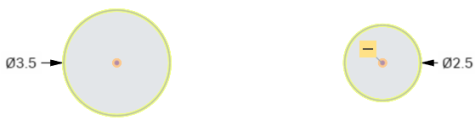

  위에서 수평 구속 조건이 선택되고 두 개의 원 중심점이 구속된 요소(주황색 강조 표시)로 표시됩니다. 원은 포함된 스케티 곡선으로 나타납니다(노란색 강조 표시).

구속 조건 아이콘은 일반적으로 파란색 또는 흰색입니다. 파란색은 예를 들어 원점, 이전 피처의 모서리 등 스케치의 외부에 있는 항목과 연관된 구속 조건을 나타냅니다.
흰색은 해당 스케치에서 요소 간의 구속 조건을 나타냅니다.

디자인 의도에 맞게 스케치를 완벽하게 정의

스케치 작성을 위한 최상의 워크플로에는 항상 한 부분을 변경해도 디자인의 의도가 바뀌지 않도록 스케치를 완벽하게 정의하는 작업이 포함됩니다. 스케치 정의는 치수와 구속 조건 사용을 포함합니다.

스케치 내에서 완벽히 정의되지 않은 요소를 식별하려면 곡선의 색상을 살펴보십시오.

• 파란색은 완벽히 정의되지 않음을 나타냅니다. 요소를 드래그해서 이동하거나 크기를 변경할 수 있습니다.
• 검정색은 완벽히 정의됨을 나타냅니다. 드래그해서 요소를 이동하거나 변경할 수 없습니다.
• 빨간색은 초과 정의, 오류, 때로는 해결할 수 없는 스케치를 나타냅니다.

또는 위에 설명된 대로 구속 조건을 확인할 수 있습니다. 구속 조건에 문제가 있을 경우, 빨간색으로 표시됩니다.

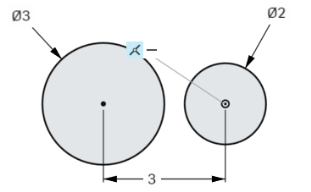

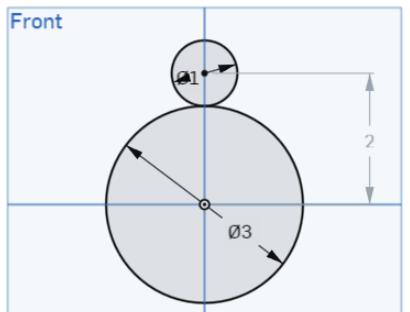

완벽히 정의된 스케치

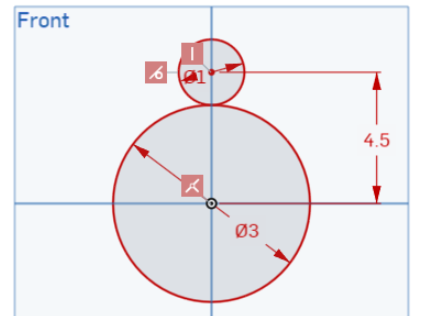

초과 정의된 스케치; 빨간색은 오류 또는 충돌을 나타냅니다.

스케치를 작성한 두 원 사이에 치수를 적용하면 스케치가 보다 확실히 정의됩니다.

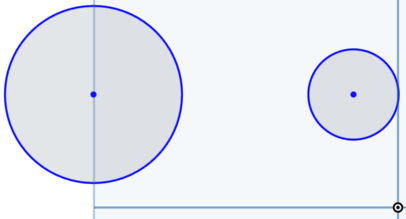

1. 먼저 원의 중심을 클릭해서 드래그하여 원점과 일치시킵니다. 중심을 원점으로 드래그하고 원점 주위에 노란색 상자가 나타날 때 마우스 버튼에서 손을 떼면 됩니다.
2. 이제 'D' 키를 사용하여 치수 도구 를 활성화합니다(또는 툴바에서 클릭).
3. 큰 원의 중심을 클릭한 다음, 작은 원의 중심을 클릭합니다.
4. 치수를 표시하기에 편리한 지점으로 커서를 이동하고 클릭해서 설정합니다.
5. “3.5인치”를 입력하고 Enter 키를 누릅니다.
6. 치수 도구가 여전히 활성화된 상태에서, 큰 원의 모서리를 클릭하고 커서를 멀리 이동해서, 지름 치수 텍스트의 위치를 클릭해서 설정한 다음 “3인치”를 입력합니다. Enter 키를 누릅니다.
7. 작은 원의 모서리를 클릭하고 커서를 멀리 이동해서, 지름 치수 텍스트의 위치를 클릭해서 설정한 다음 “2인치”를 입력합니다. Enter 키를 누릅니다.
8. 치수 도구를 끝내려면 Escape 키를 누릅니다.

   이제 두 원 모두 검정색이고 이동하거나 크기를 조정할 수 없습니다.



9. 을 클릭하여 변경 내용을 수락합니다.

스케치, 해당 치수 또는 구속 조건을 편집하려면 피처 리스트에서 스케치 이름을 두 번 클릭하여 편집을 위한 스케치 대화상자를 엽니다. 삭제 키를 선택하고 눌러서 구속 조건 또는 치수를 삭제합니다.

구속 조건 또는 치수나 그래픽 영역의 다른 항목을 삭제하려면 클릭해서 선택하고 삭제 키를 누릅니다.

Onshape 구속 조건

Onshape 구속 조건에 대한 자세한 내용은 아래 나열된 도움말 섹션을 참조하십시오.

• 일치 - 스케치 요소, 면을 포함하여 둘 이상의 요소를 일치시킵니다.

또한 일치 구속 조건을 사용해서도 선을 직선상으로 만들 수 있습니다(다른 CAD 시스템에서는 별도의 작업이 필요).

• 동심 - 점을 호 또는 원의 중심과 일치시킵니다. 또한 호와 원이 중심점을 공유하게 합니다.

• 평행 - 둘 이상의 선을 평행하게 만듭니다.

• 접선 - 두 곡선 사이에 또는 곡선과 면 사이에 접선 관계를 형성합니다.

• 수평 - 하나 이상의 선 또는 점 세트를 작성하고, 현재 스케치 면에 대해 수평으로 정렬합니다.

• 수직 - 하나 이상의 선 또는 점 세트를 만들고 수직으로 정렬합니다.

• 직교 - 두 선 사이에 직각을 형성합니다.

• 같음 - 유형이 동일한 둘 이상의 스케치 곡선을 같은 크기로 설정합니다.

• 중심점 - 점을 선 또는 호의 중심점에 구속합니다.

• 수직 - 선과 곡선 또는 곡선과 면이 서로에 대해 수직을 이루게 합니다.

• 피어스 - 스케치 요소(점 또는 곡선)가 해당 스케치 면과 스케치 면에 포함되지 않는 임의 곡선의 교차점과 일치하도록 구속됩니다. 이제 스케치 요소가 교차점과 일치하도록 구속됩니다.

• 대칭 - (동일한 유형의) 두 형상이 선을 기준으로 대칭되도록 구속합니다.

• 고정 - 스케치 요소가 움직이지 않도록 스케치 면에 고정시킵니다.

• 곡률 - 스케치 스플라인(그리고 원추형) 및 주변 형상 간에 곡률 연속 전환을 생성합니다.

추가 리소스

• 스케치 기초

• 스케치 작성 소개(학습 센터)

---
