Edit the current drawing's font, text height, color, text alignment, text gaps, geometry gaps, and more. Change each option by clicking the drop down menu arrows on the right side of the menu and selecting an option.

To access Dimension properties, click the Dimensions icon () at the top of the Drawing properties toolbar.

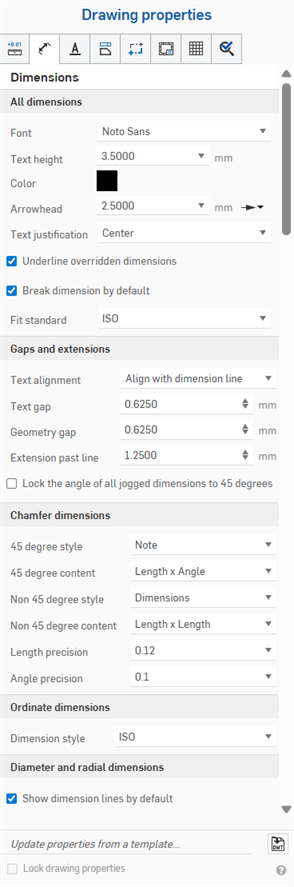

도면 속성 패널, 치수 탭

  • 글꼴 - 치수 텍스트에 대해 원하는 글꼴을 선택합니다.
  • 텍스트 높이 - 치수 텍스트에 대해 원하는 크기를 선택합니다.
  • 색상 - 도면 요소에 대한 색상을 편집하려면 도면 속성 패널에서 해당 색상 블록을 선택하여 색상 대화상자에 액세스합니다.

    치수 색상 대화상자

    • 팔레트를 선택하여 색상을 선택하거나 16진수 또는 RGB 코드를 입력합니다. 믹서 패널을 사용해 일반 컬러 영역으로 드래그한 다음, 특정 16진수 또는 RGB 코드를 입력하십시오.

    • 팔레트 또는 믹서 패널에서 사용자 지정 색상 아래에 있는 더하기 기호를 클릭하여 현재 지정된 색상값을 나중에 사용하기 위한 사용자 지정 색으로 저장할 수 있습니다.

  • 화살표 머리 - 치수의 화살표 머리 크기를 변경합니다. 화살표 머리 길이는 0.004인치 ~ 393.7인치 범위의 아무 값이나 될 수 있습니다.
    • 화살표 머리 유형 - 화살표 머리 없음, 채워지거나 채워지지 않은 화살표 머리, 개방 화살표 머리, 불투명 마크 또는 채워진 점 중에서 선택합니다.

    • 치수의 색상이 빨간색으로 설정되고, 글꼴이 APMONO으로 변경되었으며, 텍스트 높이가 4.5로 증가되고 화살표 머리 길이가 4.5000으로 설정된 도면. 두 번째 이미지는 화살표 머리 유형으로 선택된 '기울기'를 나타냅니다.

  • 텍스트 자리맞추기 - 도면에 있는 모든 메모 및 치수 텍스트의 자리맞추기를 변경합니다.왼쪽, 가운데, 오른쪽 또는 자동 정렬 중에서 선택합니다.
  • 밑줄 재정의 치수 - 현재 모든 재정의 치수에서 밑줄 형식을 제거하려면 이 확인란의 선택을 취소합니다.
  • 기본적으로 치수 분리 - 기본적으로 선택되어 있어 겹치는 치수선 사이에 공간이 생깁니다. 선택을 취소해도 기존 치수는 변경되지 않지만 나중에 생성된 치수의 기본 상태가 결정됩니다.

이 탭을 사용하여 도면의 텍스트 맞춤, 텍스트 간격, 형상 간격, 확장 파트 선을 편집하고 모든 조그 치수의 각도를 45도로 고정할 수 있습니다.

  • 텍스트 정렬 - 치수 텍스트를 치수선과 정렬할지, 도면 시트의 하단 모서리를 따라 수평으로 정렬할지를 지정합니다.
  • 텍스트 간격 - 도면에서 텍스트 간격의 측정값을 설정합니다.
  • 형상 간격 - 도면에서 형상 간격의 측정값을 설정합니다.
  • 선을 지나 연장- 연장선이 테스트를 지나 얼만큼 확장하는지를 설정합니다.
  • 모든 조그 치수의 각도를 45도로 고정 - 도면의 모든 조그 치수 각도를 45도로 고정시키려면 이 상자를 선택합니다.

수평으로 설정된 텍스트 정렬의 예

텍스트 정렬이 수평으로 설정되고 텍스트 간격 및 형상 간격이 0.75로 설정되고 선을 지나 연장이 1.5로 증가한 상태의 도면

For information on using the tool, see Chamfer dimensions.

이러한 속성을 사용하여 도면에서 챔퍼 치수의 스타일을 지정합니다. 다음을 지정할 수 있습니다.

  • 45도 스타일 - 나타날 노트 또는 치수를 선택하십시오.
  • 45도 콘텐츠 - 각도 x 길이, 길이 x 각도, 길이 x 길이, C 길이
  • 45도 이외 스타일 - 치수; 노트
  • 비45도 콘텐츠 - 각도 x 길이; 길이 x 각도; 길이 x 길이
  • 길이 정밀도 - 길이 값의 자릿수
  • 각도 정밀도 - 각도 값의 자릿수

챔퍼 치수의 예

도면 세로좌표 치수 스타일을 변경합니다.

  • ANSI - 세로좌표 치수에서 지시선을 표시합니다.

  • ISO - 세로좌표 치수에서 지시선과 원점으로부터 증가하는 세로좌표 값을 연결하는 추가 화살표를 표시합니다.

ANSI 세로좌표 치수 스타일을 포함한 도면(왼쪽) 및 ISO(오른쪽)

ANSI 세로좌표 치수 스타일을 포함한 도면(왼쪽) 및 ISO(오른쪽)

새 도면을 만들 때 ANSI 또는 ISO 템플릿을 사용하는 경우, 각각 세로좌표 치수 스타일의 기본값이 ANSI 또는 ISO로 설정됩니다.

  • 기본적으로 치수선 표시 - 원이나 호 내부에 방사형 및 지름 치수선을 표시합니다. 기본적으로 이 옵션은 ISO 템플릿으로 도면을 작성할 때 선택되고 ANSI 템플릿으로 도면을 작성할 때는 선택되지 않습니다. 선택을 취소해도 기존 치수는 변경되지 않지만 나중에 생성된 치수의 기본 상태가 결정됩니다.

    치수선 표시의 예

    치수선 표시가 선택되고(왼쪽) 치수선 표시가 선택 취소된(오른쪽) 상태의 원형 도면
