直線スケッチパターン

手順

1. Select the sketch entity or entities to pattern and then click . The initial pattern is created:



2. Use the sketch pattern editing tools to adjust the pattern:



   	Double-click to enter the number of instances in the pattern.
   	Click and drag to specify the angle of an open pattern. The pattern stays open if the instance count changes.
   	Double-click to enter an angle value of an open pattern (visible after clicking the arrow icon).
   	Double-click to specify the distance between entities.

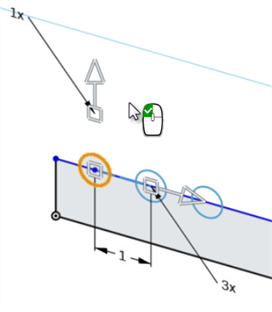

3. マウスを空白に移動し、アイコンが緑色のボタン付きマウスであることに注意してください。クリックしてスケッチパターンを適用し、設定します。

Editing a pattern

1. Double-click the sketch in the Feature list to enter sketch editing mode.

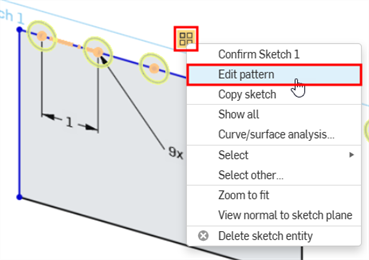

2. Hover over an instance in the pattern, and right-click the pattern icon that appears.


3. Click Edit pattern.



4. Make adjustments to the pattern as needed.

5. Click the green checkmark in the Sketch dialog to confirm your changes.

ヒント

• Circular patterns default to closed patterns (360 ^o). Click and drag the manipulator (arrow head) to change the angle value and create an open pattern.
• 円形パターンは、最初に原点を中心に作成されます (ただし、原点には拘束されません)。パターンの位置やサイズを変更するには、中央のアイコンをクリックしてドラッグします。
• You can delete any sketch entity in the pattern without affecting the integrity of the pattern. Changing the number of sketch entity occurrences does not reinstate a deleted entity; the space for that entity is left empty.

直線スケッチパターンについて詳しくは、直線スケッチパターンを参照してください。

ヒント

• You can delete any sketch entity in the pattern without affecting the integrity of the pattern. Changing the number of sketch entity occurrences does not reinstate a deleted entity; the space for that entity is left empty.
• In linear sketch patterns, drag the arrow manipulator's base to position the pattern at an angle.
• 10 個を超えるパターンエンティティを作成すると、プレビューの生成によるパフォーマンスの低下を避けるため、最初の 10 個までしか表示されません。





詳細は、円状のスケッチパターンを参照してください。

スケッチエンティティの複数のインスタンスを 1 方向または 2 方向に均一に作成します。

手順

1. 直線スケッチパターンツールをタップします。
2. タップして、パターン化する 1 つまたは複数のスケッチを選択します。

   初期パターンが作成されます。パターン化されたスケッチエンティティ間の距離は数字で表示されます。スケッチエンティティインスタンスの数は「数値 X」として表示されます。

3. 距離またはインスタンス値をダブルタップして編集します。
4. 四角形マニピュレータをタッチしてドラッグし、そのインスタンスの列の軸を調整します。
5. 矢印マニピュレータをタッチしてドラッグし、エンティティ間の距離を調整します。
6. ダブルタップして、直線スケッチパターンの編集を終了します。

ヒント

• パターン内のスケッチエンティティを削除しても、パターンの完全性には影響しません。スケッチエンティティのオカレンス数を変更しても、削除されたエンティティは復元されません。そのエンティティのスペースは空のままです。
• 10 個を超えるパターンエンティティを生成すると、プレビューの生成によってパフォーマンスが低下しないように、最初の 10 個までしか表示されません。

円形スケッチパターンの詳細は、円形スケッチパターンを参照してください。

スケッチエンティティの複数のインスタンスを 1 方向または 2 方向に均一に作成します。

手順

1. 直線スケッチパターンツールをタップします。
2. タップして、パターン化する 1 つまたは複数のスケッチを選択します。

   初期パターンが作成されます。パターン化されたスケッチエンティティ間の距離は数字で表示されます。スケッチエンティティインスタンスの数は「数値 X」として表示されます。

3. 距離またはインスタンス値をダブルタップして編集します。
4. 四角形マニピュレータをタッチしてドラッグし、そのインスタンスの列の軸を調整します。
5. 矢印マニピュレータをタッチしてドラッグし、エンティティ間の距離を調整します。
6. ダブルタップして、直線スケッチパターンの編集を終了します。

ヒント

• パターン内のスケッチエンティティを削除しても、パターンの完全性には影響しません。スケッチエンティティのオカレンス数を変更しても、削除されたエンティティは復元されません。そのエンティティのスペースは空のままです。
• 10 個を超えるパターンエンティティを生成すると、プレビューの生成によってパフォーマンスが低下しないように、最初の 10 個までしか表示されません。

円形スケッチパターンの詳細は、円形スケッチパターンを参照してください。
