テーブル

手順

をクリックします。
カーソルがテーブルアイコンになり、[テーブル] ダイアログが開きます。
クリックしてテーブルを配置する前に、ダイアログに行と列の数値を入力できます。
オプションの左側にあるチェックボックスの 1 つをクリックして、[タイトル] 行 (テーブルの上部にあるすべての列にまたがる行) と [ヘッダー] 行 ([タイトル] 行のすぐ下にある追加の行) を含めるかどうかを指定します。
ダイアログの下部にある固定コーナーとして設定するテーブルのコーナーを選択します (下図を参照)。

Onshape の既定のアンカーポイントは、テーブルの右上隅にあります。

テーブルを配置するには、シートをクリックして場所を設定します (手順 4 で選択した固定コーナーによって固定)。

このポイントが表示されたら、直接クリックする必要はありません。マウスを移動してテーブルを配置し、カーソルが他のエンティティの近くを通過すると細い破線が表示されます。これらは、テーブルを整列できる推測線です。線が表示される場合には、クリックするだけでテーブルがその線に位置合わせされます。

ダイアログの緑のチェックをクリックします。
注記パネルが開きます。
セルをクリックしてテキストを入力します。セル間を移動するには Tab キー (または Enter キー)、前のセルには Shift+Tab キーを使用します。1 つのセルに複数行のテキストを入力するには、Alt+Enter キーを押して同じセルの新しい行を開始します。

任意のセルをダブルクリックして、テキストを編集するためのノートパネルを開きます。

テーブルを図面にコピーする

Excel ワークシートまたは Google シートからテーブルのセルをコピーし、新しいテーブルとして図面シートに貼り付けます。

Google Chrome、Mozilla Firefox、Microsoft Edge で Onshape を使用している場合は、図面にテーブルをコピーできます。Safari はサポートされていません。

プラットフォームの制限により、テキストのコピー結果が異なる場合があります。

Microsoft Excel ワークシートまたは Google スプレッドシートを開きます。
コピーするセルを選択し、右クリックして [コピー] を選択します (または Ctrl+C を押します)。
Onshape の図面シートに移動します。
テーブルを貼り付ける場所を右クリックして、[テーブルとして貼り付け] を選択します (または Ctrl+V を押します)。

Mozilla Firefox ブラウザで Onshape を使用している場合は、Ctrl+V キーを使用してテーブルを貼り付けます。コンテキストメニューの [貼り付け] コマンドの使用はサポートされていません。

新しいテーブルは、カーソルの下に左上隅が表示されます。クリックしてテーブルを任意の場所に配置します。
クリックすると、テーブルのセルにテーブルの内容が追加されます。

ヒント

図面シートの既存のテーブルにセルを貼り付けることはできません。
セルを貼り付けると、セルはクリップボードから削除され、貼り付けを 2 回行うことはできません。セルを再度貼り付けるには、ソースから再度コピーします。
垂直方向と水平方向に結合されたセルは保持されます。
テキストサイズ、装飾 (太字、斜体、下線、取り消し線)、セルの幅、高さの書式は保持されます。セルの背景、テキストの色、ハイパーリンクなど、他の書式は保持されません。
セル内のテキストの一部のみに装飾 (太字、斜体、下線、取り消し線) が付いている場合、テキストは装飾なしで貼り付けられます。
貼り付けると、元の位置合わせに関係なく、セルのデータは中央揃えになります。
一部の特殊文字はサポートされていません。

テーブルの書式設定

テーブルを作成し、[テーブル] ダイアログを閉じると、テーブルにカーソルを合わせてグラブポイントを有効にすることができます。

テーブルの上にマウスポインタを置いてグラブポイントをアクティブにする例

中点 (上、下、または側面) のいずれかをドラッグして、セルのサイズが互いに関連付けてサイズ変更されるようにテーブルのサイズを変更します。
コーナー点のいずれかをドラッグして、テーブルを移動します。
テーブルの中点をダブルクリックすると、テーブルの内容に合わせてサイズが自動的に調整されます。
テーブルのサイズを変更せずに、セルの端の両側の行と列のサイズを変更するには、セルの上端または右端にカーソルを置き、カーソルが両方向矢印に変わったら、線をクリックしてドラッグし、新しい位置にドロップします。選択したセルの行または列のみのサイズを変更し、テーブルの残りの部分のサイズを変更するには、セルの下端または左端にカーソルを置き、カーソルが両方向矢印に変わったら、線をクリックしてドラッグし、新しい位置にドロップします。

テーブルのサイズを変更せずに、分割エッジの両側にある両方の列のサイズを変更し (左 2 つの画像)、選択したセルの列のみのサイズを変更してテーブルの残りの部分をそれに応じてサイズ変更する (右の 2 つの画像)。
テーブルのコーナーをドラッグして、図面のコーナーにスナップします。赤いスナップポイントが表示されたら、マウスボタンを放してテーブルを配置します。
列または行の分割バーをダブルクリックして、列または行のサイズを、次のテキストに合わせます。
最初の列の右側にある分割バーをダブルクリックして、内容に合わせてその列のサイズを変更します

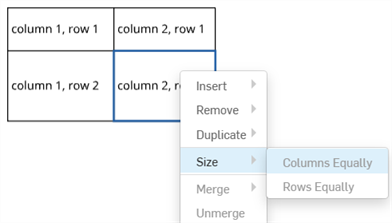

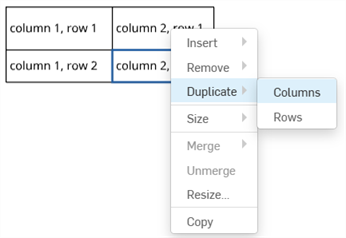

セルを選択して右クリックし、行全体または列全体を同じサイズにするには、[サイズ] > [列を均等に] または [行を均等に] を選択します。
列幅または行の高さを数値で変更するには、セルを選択し、右クリックして [サイズを変更する] を選択して [サイズを変更する] ダイアログを開きます。新しい [列の幅] と [行の高さ] の測定値を入力します。[列の幅] と [行の高さ] はシートサイズを超えることはできません。

[r1c1] セルを選択して右クリックし、[サイズを変更する] を選択して [サイズを変更する] ダイアログ (左) を開きます。セルのサイズを変更した後 (右)。

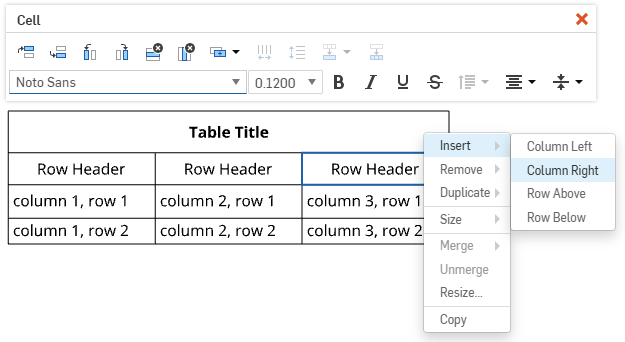

テーブルのセルや行を 1 回クリックすると、セルの書式設定パネルがアクティブになります。
