図面プロパティとシートプロパティを理解する

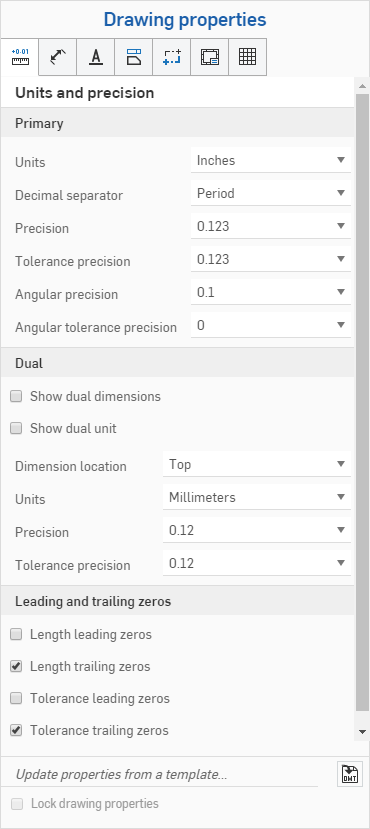

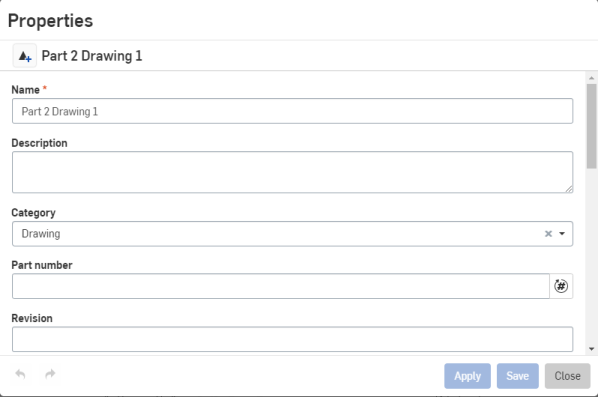

図面には、プロパティだけでなく、1 つの場所に設定して図面全体に適用できるメタデータがあります。これらのプロパティには、単位と精度の既定、寸法の既定、注釈の既定、ビューの既定、下書き図形の既定、書式の既定、テーブルの既定値などが含まれます。図面メタデータには個別にアクセスでき、名前、説明、パーツ番号、リビジョン、状態、作成者、承認者、およびユーザまたは自社が作成したカスタムプロパティを指定できます。これらの既定値は、図面内のシートの数または数に関係なく、図面全体に適用されます。

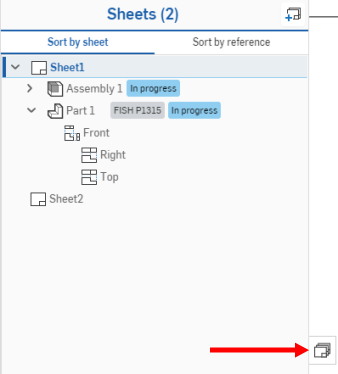

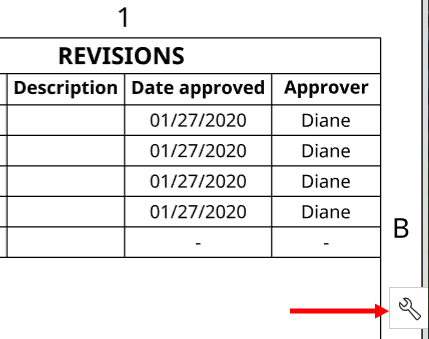

シートにも設定できるプロパティがあります。これらは個々のシートごとに設定されます: スケール、形式、サイズ、参照 (つまり、シート上で参照されるパーツまたは Part Studio) などの設定が含まれます。シートプロパティには、図面プロパティに軸受はありません。
