利用可能: スケッチ

ベジェ曲線の制御ポリゴンに沿った点を持つ複数点のベジェ曲線をスケッチします。ベジェ曲線は、その制御ポリゴンのパスをたどります。

ベジェスケッチツールを使用すると、ベジェ曲線の制御ポリゴンに沿った点を持つ複数点のベジェ曲線をスケッチできます。ベジェ曲線は制御ポリゴンのパスをたどります。

フィーチャーツールバーのスケッチフィーチャーをクリックして、新しいスケッチを作成します。グラフィック領域で平面を選択します。

スケッチツールバーのベジェスケッチツールを選択します。グラフィック領域内の任意の場所をクリックして始点を配置します。その他の点をクリックして、曲線に沿って別の位置を設定します。位置をダブルクリックして曲線の終点を作成します。

ベジェ点を作成すると、ベジェ曲線がたどる制御されたポリゴンも作成されます。制御点はドラッグアンドドロップで移動できます。また、線やスケッチも拘束や寸法で制御できます。この組み合わせにより、曲線をうまく制御できるようになります。

  1. スケッチベジェアイコン をクリックします。
  2. クリックして開始し、クリックして点を設定し、ダブルクリックして終了します。

ベジェ曲線の例

ベジェ曲線 (青)、制御ポリゴン (黒)、制御点 (白い円) の例。

  1. スケッチツールバーのベジェ曲線スケッチツールが選択解除されていることを確認します。
  2. ベジェ曲線の制御ポリゴンに沿って任意の制御点 (白い点) をクリックしてドラッグし、曲線を調整します。

ベジェ制御点は寸法とともに使用できます。

寸法で使用されるベジェ制御点

ベジェ制御点は拘束とともに使用できます。たとえば、下のイメージでオレンジ色で強調表示された 2 点は、垂直方向に拘束されています。

拘束で使用されるベジェ制御点

ベジェ曲線をトリミングすると、トリミングされた部分が削除され、曲線の残りの部分は元の角度と制御点の数を維持します。

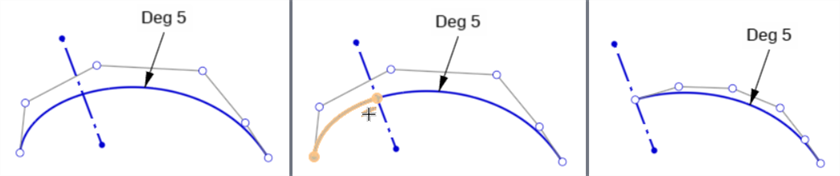

ベジェのトリミング

元の曲線 (左)、作図線でのトリミング (中央)、トリミングの結果 (右)

ベジェ曲線を分割すると、元の曲線が分割点両側で 2 つの新しい曲線に分割されます。各曲線の角度と制御点の数は同じです。元の曲線の形と長さは変わりません。

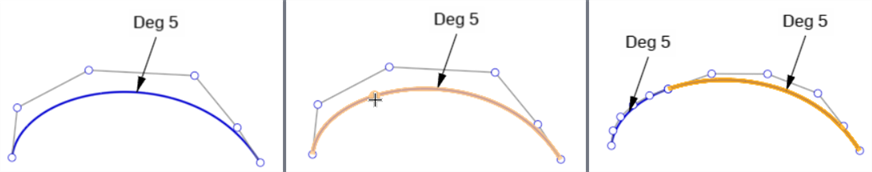

ベジェを分割

元の曲線 (左)、曲線の分割 (中央)、分割の結果 (右)

両方の新しい曲線は互いに一致しています。一方の曲線を動かすと、もう一方の曲線も動きます。ただし、各曲線の制御点は互いに独立しています。

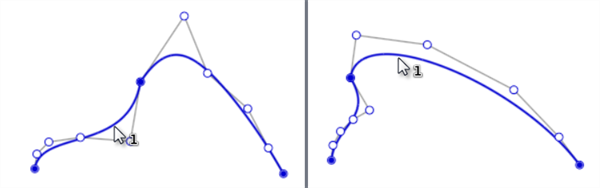

ベジェを分割

どちらかの曲線を動かすと、分割点で同じ位置にあるので、両方とも動きます。

  • ベジェ曲線は閉ループにできません (最初の制御点を最後の制御点にリンクする)。閉ループを作成するには、[スプライン] ツールを使用してください。
  • 制御点をさらに追加するには、[スプライン制御点] ツールを使用します。
  • Visualize the curvature in more detail with the Curve/surface analysis context menu command:

    ベジェ曲線で曲率を視覚化する

  • 右クリックのコンテキストメニューからベジェ曲線をエスケープを使用して、ベジェ曲線の作成を終了します。これで現在のベジェ曲線が削除されます。

    コンテキストメニューの [ベジェ曲線をエスケープ] オプション

  • 角度をダブルクリックしてフィールドをアクティブにし、希望の度数を入力してベジェスケッチエンティティの角度を編集します。キーボードの Enter キーを押して確定します (作成されるベジェ曲線の最大次数は 15 です)。
