押し出し

スケッチツールバーまたはフィーチャーツールバーからの操作:

1. をクリックします。



2. [ソリッド] 作成タイプを選択します。

   スケッチが開いているときに [押し出し] を選択すると、スケッチ内の閉じた領域がすべて自動的に選択されます。また、存在する場合は、ネストされたエンティティも選択されます。



   Onshape は選択内容 (ソリッド、サーフェス、薄い) を記憶するので、以降の操作では、最後に使ったオプションが選択された状態でダイアログが開きます。

3. [結果操作タイプ] を選択します。
   • 新規 - 新しいパーツになる新しいマテリアルを作成します。
   • 追加 - 既存のマテリアルに追加されたマテリアルを作成します。
   • 削除 - パーツからマテリアルを削除します。
   • 交差 - 交差が存在する場所のみマテリアルを残します。
4. 押し出しを行う面とスケッチ領域を選択します。
5. 次のように末端の種類を選択します。
   • Blind - To a specified distance (as entered in the Depth field).
   • Up to next - Up to the next face or faces encountered in the specified direction. If it doesn’t completely terminate, then the Extrude fails.
   • Up to face - Up to the infinite face underlying the selected face or plane.
   • Up to part - Up to the next part or surface encountered in the specified direction.
   • Up to vertex - Up to a selected point (vertex) or Mate connector (implicit or explicit). Click the in order to select implicit Mate connectors.

     Once a Mate connector is selected, click the Mate connector icon in the dialog field (outlined below) to open a dialog with which to edit the Mate connector:



   Up to next, Up to Face, Up to part (includes surfaces), and Up to vertex all support extruding with an offset in one or two directions, indicated by the single and double arrows in the example below:



   With Up to face, Up to part (or surface), and Up to vertex, checking Offset to specify a distance for the extrude to fall short of the part, face, vertex, or next entity by the specified distance.

   • Through all - Through all selected parts.
6. 必要に応じて、反対方向に切り替えるかどうかを指定します。
7. 方向 - このオプションをオンにすると、軸に沿って方向に押し出されます。たとえば、スケッチに垂直な線や合致コネクタの Z 軸などです。



8. オフセットの開始 - このオプションをオンにすると、スケッチ平面から設定した距離だけ押し出し深さがオフセットされます。以下のいずれかの開始タイプを選択します。
   • ブラインド - 指定した距離から開始 ([深度] フィールドに入力)。
   • エンティティ - 押し出したエンティティのスケッチ平面に平行な指定されたエンティティから開始します。これは、パーツ、面、または合致コネクタの可能性があります。合致コネクタのアイコンをクリックすると、グラフィック領域に暗黙的合致コネクタが作成され、そこから押し出しが開始されます。



9. 対称 - 選択した平面またはスケッチの両側に対称的に押し出すには、このオプションをチェックします。[対称] は、[ブラインド] と [スルー] のすべての末端の種類でのみ使用できます。
10. 抜き勾配をオンにして、押し出し操作中にスケッチ平面を中立平面として自動抜き勾配を作成し、抜き勾配の角度を指定します。オプションで、反対方向アイコンをクリックして抜き勾配の方向を反転させることもできます。
11. 必要に応じて、スケッチ平面の 2 番目の端点で押し出しを行っているかチェックします。

    2 番目の端点位置で押し出しを行うと、端点の条件、深度フィールド、およびオプションををすべて同じにして、(スケッチ平面を中立平面として) 抜き勾配を作成することも、抜き勾配を反対方向に反転させるオプションもあります。

12. 深度を入力します (必要に応じて、各端点の位置について)。
13. 必要に応じて、マージ範囲 (または [すべてマージ]) を選択して、新しい (追加の) パーツまたはサーフェスをマージするパーツまたはサーフェスを選択します。
14. をクリックします。

[プレビュー] スライダーを使用して、フィーチャーを受け入れる前に (チェック付き) 結果を可視化できることをお知らせします。

スケッチツールバーまたはフィーチャーツールバーからの操作:

1. をクリックします。



2. サーフェス作成タイプを選択します:



   Onshape は選択内容 (ソリッド、サーフェス、薄い) を記憶するので、以降の操作では、最後に使ったオプションが選択された状態でダイアログが開きます。

3. [結果操作タイプ] を選択します。
   • 新規 - 新しいパーツまたはサーフェスになる新しいマテリアルを作成します。
   • 追加 - 既存のマテリアルに追加されたマテリアルを作成します。
4. 押し出すスケッチ線を選択します。
5. 次のように末端の種類を選択します。
   • Blind - To a specified distance (as entered in the Depth field).
   • Up to next - Up to the next face or faces encountered in the specified direction. If it doesn’t completely terminate, then the Extrude fails.
   • Up to face - Up to the infinite face underlying the selected face or plane.
   • Up to part - Up to the next part or surface encountered in the specified direction.
   • Up to vertex - Up to a selected point (vertex) or Mate connector (implicit or explicit). Click the in order to select implicit Mate connectors.

     Once a Mate connector is selected, click the Mate connector icon in the dialog field (outlined below) to open a dialog with which to edit the Mate connector:



   Up to next, Up to Face, Up to part (or surface) and Up to vertex all support extruding with an offset in one or two directions as shown in the example below where Up to Next is accompanied with an Offset of 1 inch in both directions:



   Checking Offset and specifying a distance results in the extrude falling short of the part, face, vertex, or next entity by the specified distance.

   • Through all - Through all selected parts.
6. 必要に応じて、反対方向に切り替えるかどうかを指定します。
7. 方向 - このオプションをオンにすると、軸に沿って方向に押し出されます。たとえば、スケッチに垂直な線や合致コネクタの Z 軸などです。



   方向を選択していないサーフェス (左) と、方向を選択したサーフェス (右) の例。

8. オフセットの開始 - このオプションをオンにすると、スケッチ平面から設定した距離だけ押し出し深さがオフセットされます。以下のいずれかの開始タイプを選択します。
   • ブラインド - 指定した距離から開始 ([深度] フィールドに入力)。
   • エンティティ - 押し出したエンティティのスケッチ平面に平行な指定されたエンティティから開始します。これは、パーツ、面、または合致コネクタの可能性があります。合致コネクタのアイコンをクリックすると、グラフィック領域に暗黙的合致コネクタが作成され、そこから押し出しが開始されます。



9. 対称 - 選択した平面またはスケッチの両側に対称的に押し出すには、このオプションをチェックします。[対称] は、[ブラインド] と [スルー] のすべての末端の種類でのみ使用できます。
10. 必要に応じて、スケッチ平面の 2 番目の端点で押し出しを行っているかチェックします。

    2 番目の端点位置で押し出しを行うと、端点の条件、深度フィールド、およびオプションををすべて同じにして、(スケッチ平面を中立平面として) 抜き勾配を作成することができます。

11. 深度を入力します (必要に応じて、各端点の位置について)。
12. をクリックします。

[プレビュー] スライダーを使用して、フィーチャーを受け入れる前に (チェック付き) 結果を可視化できることをお知らせします。

スケッチツールバーまたはフィーチャーツールバーからの操作:

1. をクリックします。



2. [薄い] 作成タイプを選択します。

Onshape は選択内容 (ソリッド、サーフェス、薄い) を記憶するので、以降の操作では、最後に使ったオプションが選択された状態でダイアログが開きます。

3. [結果操作タイプ] を選択します。
   • 新規 - 新しいパーツになる新しいマテリアルを作成します。
   • 追加 - 既存のマテリアルに追加されたマテリアルを作成します。
   • 削除 - パーツからマテリアルを削除します。
   • 交差 - 交差が存在する場所のみマテリアルを残します。
4. 押し出しを行う面とスケッチ領域を選択します。
5. 次のいずれかです。
   1. Toggle Mid plane on, then:
      1. Specify a thickness value of material to be added or removed in the Thickness field. The thickness of the material is symmetric relative to the selected face or surface.



   2. Leave Mid plane disabled, then:
      1. Specify the value of material to be added or removed in the first direction (Thickness 1 field). Optionally, reverse the direction using the Opposite direction toggle.
      2. 厚さ 1 と反対方向に追加または削除するマテリアルの値を [厚さ 2] フィールドに指定します。



中間平面が有効になっている場合、厚みの値は、中間平面が無効になっている場合の厚さ 1 または厚さ 2 と同じではありません。これら 3 つのフィールドの値は、[中間平面] オプションを有効または無効にしても保持されます。

6. 次のように末端の種類を選択します。
   • Blind - To a specified distance (as entered in the Depth field).
   • Up to next - Up to the next face or faces encountered in the specified direction. If it doesn’t completely terminate, then the Extrude fails.
   • Up to face - Up to the infinite face underlying the selected face or plane.
   • Up to part - Up to the next part or surface encountered in the specified direction.
   • Up to vertex - Up to a selected point (vertex) or Mate connector (implicit or explicit). Click the in order to select implicit Mate connectors.

     Once a Mate connector is selected, click the Mate connector icon in the dialog field (outlined below) to open a dialog with which to edit the Mate connector:



   Up to next, Up to Face, Up to part (includes surfaces), and Up to vertex all support extruding with an offset in one or two directions, indicated by the single and double arrows in the example below:



   With Up to face, Up to part (or surface), and Up to vertex, checking Offset to specify a distance for the extrude to fall short of the part, face, vertex, or next entity by the specified distance.

   • Through all - Through all selected parts.
7. 必要に応じて、反対方向に切り替えるかどうかを指定します。
8. オフセットの開始 - このオプションをオンにすると、スケッチ平面から設定した距離だけ押し出し深さがオフセットされます。以下のいずれかの開始タイプを選択します。
   • ブラインド - 指定した距離から開始 ([深度] フィールドに入力)。
   • エンティティ - 押し出したエンティティのスケッチ平面に平行な指定されたエンティティから開始します。これは、パーツ、面、または合致コネクタの可能性があります。合致コネクタのアイコンをクリックすると、グラフィック領域に暗黙的合致コネクタが作成され、そこから押し出しが開始されます。



9. 対称 - 選択した平面またはスケッチの両側に対称的に押し出すには、このオプションをチェックします。[対称] は、[ブラインド] と [スルー] のすべての末端の種類でのみ使用できます。



10. 抜き勾配をオンにして、押し出し操作中にスケッチ平面を中立平面として自動抜き勾配を作成し、抜き勾配の角度を指定します。オプションで、反対方向アイコンをクリックして抜き勾配の方向を反転させることもできます。
11. 必要に応じて、スケッチ平面の 2 番目の端点で押し出しを行っているかチェックします。

    2 番目の端点位置で押し出しを行うと、端点の条件、深度フィールド、およびオプションををすべて同じにして、(スケッチ平面を中立平面として) 抜き勾配を作成することも、抜き勾配を反対方向に反転させるオプションもあります。

12. 深度を入力します (必要に応じて、各端点の位置について)。
13. 必要に応じて、マージ範囲 (または [すべてマージ]) を選択して、新しい (追加の) パーツまたはサーフェスをマージするパーツまたはサーフェスを選択します。
14. をクリックします。

[プレビュー] スライダーを使用して、フィーチャーを受け入れる前に (チェック付き) 結果を可視化できることをお知らせします。

フラットパターンスケッチで押し出すと、省略された [押し出し] ダイアログボックスが表示され、シートメタルからマテリアルを追加または削除するオプションが表示されます。チェックマークをクリックして、変更を確定します。

[プレビュー] スライダーを使用して、フィーチャーを受け入れる前に (チェック付き) 結果を可視化できることをお知らせします。

現在、3D モデルで定義されている押し出しフィーチャーを板金フラットパターンの押し出しフィーチャーとして再利用できません。これを行おうとすると、次の警告が表示されます。

新しいマテリアルまたは新しいパーツかサーフェスになるマテリアルを作成します

新規 -新しいパーツになる新しいマテリアルを作成します

追加 - マテリアルを作成して既存のマテリアルに追加します。

マテリアルを追加する場合、そのジオメトリに接触または交差している他のパーツとそのマテリアルをマージさせるオプションがあります。

• ジオメトリが 1 つのパーツだけに接触または交差する場合、そのパーツはマージ範囲に自動的に追加されます。
• 複数のパーツがジオメトリに接触したり交差したりすると、あいまいさが生じるため、マージするパーツ (マージ範囲) を選択する必要があります。
• 複数の接触パーツまたは交差パーツを選択するためのショートカットです。[すべてとマージ] をオンにすると、接触パーツまたは交差パーツをすべてマージ範囲に追加できます。

ブール演算が [追加]、[削除]、または [交差] に設定されていて、マージ範囲に何も設定されていない場合、フィーチャーでエラーが発生することに注意してください。[新規] の場合、[新規] では結果がブール演算されないため、マージ範囲は使用できません。

パーツからマテリアルを取り除きます。サーフェスでは使用できません。

削除 - マテリアルを取り除きます

マテリアルは、交差が存在する場所にのみ残します。サーフェスでは使用できません。

交差 - 交差が存在する場所のみマテリアルを残します。

スケッチ平面について、異なる 2 方向に押し出します。

押し出しの第 2 方向を反転して、スケッチ平面からのオフセットを作成します。

[次まで]、[面まで]、[パーツまで] (またはサーフェスまで)、[頂点まで] はすべて、1 方向または 2 方向のオフセットによる押し出しをサポートします。オフセット距離 をチェックして距離を指定すると、押し出しはパーツ、面、頂点、または次のエンティティに指定された距離だけ届きません。

ブラインド

一方向に指定した距離、または [対称] をオンにした場合は、両方向で等しく指定された距離まで。

1 方向

両方向 ([対称] をオンにした場合):

次まで

指定された方向では、次のジオメトリが検出されるまで行われ、検出するジオメトリがない場合、押し出しの切断は失敗します。押し出しが正常に行われるには、押し出すスケッチ領域またはエンティティがターゲットエンティティ内に完全に収まらなければならないことに注意してください。

面へ

選択した面または平面 (パーツの平面または面を選択) の基になる無制限の面まで行われ、押し出しを成功させるには、押し出しを行うスケッチ領域またはエンティティがターゲットエンティティ内に完全に収まる必要があることに注意してください。

パーツへ

指定した方向で検出された次のパーツ (またはサーフェス) まで。パーツまたはサーフェスが検出されない場合、押し出しは失敗します。押し出しを成功させるには、押し出すスケッチ領域またはエンティティがターゲットエンティティ内に完全に収まらなければならないことに注意してください。

頂点へ

選択した点 (頂点) または合致コネクタ (暗黙的または明示的) まで。

すべてを貫通

一方向または両方向の [すべてを貫通] を選択したパーツ ([対称] をオンにした場合)。

マージ範囲はパーツおよびサーフェスで使用でき、新規作成したパーツやサーフェスをマージする特定のパーツまたはサーフェスを選択できます。既定では、[すべてをマージする] が選択されています。このボックスのチェックをオフにして、[マージ範囲] フィールドにアクセスし、マージするパーツまたはサーフェスを選択できます。サーフェスはサーフェスとマージし、パーツはパーツとマージする必要があります。

マージ範囲: すべて

交差するすべてのパーツと押し出し深さをマージ

マージ範囲: 特定のパーツ

マージする特定のパーツを選択する

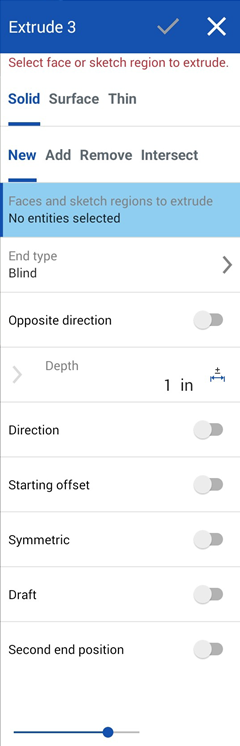

1. [押し出し] ツールアイコン () をタップします。



2. Select Creation type:
   • Solid - Create parts or modify existing parts.
   • Surface - Create a surface along a sketch curve.
   • Thin - Create a thin extrude along a sketch edge or face.
3. 次のように結果ボディ操作タイプを選択します。
   • 新規 - 新しいパーツになる新しいマテリアルを作成します。
   • 追加 - マテリアルを作成して既存のマテリアルに追加します。
   • 削除 - パーツからマテリアルを削除します。
   • 交差 - 交差が存在する場所のみマテリアルを残します。
4. 押し出しを行う面とスケッチ領域を選択します。
5. [薄い押し出し] を選択した場合は、次のいずれかの方法で肉厚を選択します。
   1. 中間平面をオンに切り替え、
      1. 追加または削除するマテリアルの厚さ値を [厚さ] フィールドに指定します。マテリアルの厚さは、選択した面またはサーフェスを基準にして対称になります。
   2. 中間平面を無効にした状態で、次の操作を行います。
      1. 最初の方向 (厚み 1 フィールド) に追加または削除するマテリアルの値を指定します。オプションで、[反対方向] のトグルを使用して方向を逆にします。
      2. 厚さ 1 と反対方向に追加または削除するマテリアルの値を [厚さ 2] フィールドに指定します。

      中間平面が有効になっている場合、厚みの値は、中間平面が無効になっている場合の厚さ 1 または厚さ 2 と同じではありません。これら 3 つのフィールドの値は、[中間平面] オプションを有効または無効にしても保持されます。

6. 次のように末端の種類を選択します。
   • ブラインド - 指定した距離まで ([深度] フィールドに入力)。
   • 次へ - 指定した方向で検出された次のジオメトリまで。既存のジオメトリが検出されない場合、押し出しの切断は失敗します。
   • 面へ - 選択した面または平面の下にある無限の面まで ([面へ] を選択すると、合致コネクタアイコンをタップして暗黙的な合致コネクタを選択または作成できます)。
   • パーツへ - 指定した方向で検出された次のパーツ (またはサーフェス) まで。パーツが検出されない場合、押し出しは失敗します。
   • 頂点まで - 選択した点 (頂点) まで、または合致コネクタ ([頂点まで] を選択すると、合致点コネクタアイコンをタップして暗黙的な合致コネクタを選択または作成できます)。
   • すべてを貫通 -選択したすべてのパーツを貫通します。
7. 必要に応じて、反対方向に切り替えることができます。
8. 方向を切り替えると、軸に沿って方向に押し出されます。たとえば、スケッチに垂直な線や合致コネクタの Z 軸などです。
   1. オプションで合致コネクタアイコンをタップして、暗黙的な合致コネクタを選択または作成します。
9. オフセットの開始を切り替えて、スケッチ平面から設定した距離だけ押し出し深さをオフセットします。以下のいずれかの開始タイプを選択します。
   • ブラインド - 指定した距離から開始 ([深度] フィールドに入力)。
   • エンティティ - 押し出したエンティティのスケッチ平面に平行な指定したエンティティから開始します。これは、パーツ、面、または合致コネクタの可能性があります (暗黙的な合致コネクタを選択または作成するには、合致コネクタのアイコンをタップします)。
10. 対称をオンに切り替えて、選択した平面またはスケッチの両側に対称的に押し出します。[対称] は、[ブラインド] と [スルー] のすべての末端の種類でのみ使用できます。
11. オプションで、抜き勾配に切り替えて、押し出し操作中にスケッチ平面を中立平面として自動抜き勾配を作成し、抜き勾配の角度を指定します。オプションで、反対方向アイコンをタップして抜き勾配の方向を反転させることもできます。
12. 2 番目の終了位置をオンにして、スケッチ平面に関する 2 番目の終了位置に押し出します (オプション)。
13. 深度を入力します (必要に応じて、各端点の位置について)。
14. チェックマークをタップします。

1. スケッチを開いた状態で、[押し出し] ツールを選択します。
2. Onshape では、ネストされたスケッチエンティティが存在する場合を除き、スケッチ内のすべての領域が自動的に選択されます。この場合、[Onshape] では、ネストされたスケッチエンティティ間の領域のみが選択されます。

新規 - 新しいパーツになる新しいマテリアルを作成します。

追加 - マテリアルを作成して既存のマテリアルに追加します。

マテリアルを追加する場合、そのジオメトリに接触または交差している他のパーツとそのマテリアルをマージさせるオプションがあります。

• ジオメトリが 1 つのパーツだけに接触または交差する場合、そのパーツはマージ範囲に自動的に追加されます。
• 複数のパーツがジオメトリに接触したり交差したりすると、あいまいさが生じるため、マージするパーツ (マージ範囲) を選択する必要があります。
• 複数の接触パーツまたは交差パーツを選択するためのショートカットです。すべてとマージするに切り替えると、接触パーツまたは交差パーツをすべてマージ範囲に追加できます。

ブール演算が [追加]、[削除]、または [交差] に設定されていて、マージ範囲に何も設定されていない場合、フィーチャはエラーになります。[新規] の場合、[新規] は結果をブール演算しないため、マージ範囲は使用できません。

削除 - マテリアルを取り除きます。

交差 -交差が存在する場所のみマテリアルを残します

スケッチ線に沿ってサーフェスを作成します。

スケッチ平面について、異なる 2 方向に押し出します。

これらの例はすべて、新しいマテリアルを作成する単純なパーツまたはサーフェスの押し出しを示しています。

ブラインド

一方向に指定した距離、または [対称] をオンにした場合は、両方向で等しく指定された距離まで。

1 方向

両方向 ([対称] をオンにした場合)。

次まで

指定された方向では、次のジオメトリが検出されるまで行われ、検出するジオメトリがない場合、押し出しの切断は失敗します。押し出しが正常に行われるには、押し出すスケッチ領域またはエンティティがターゲットエンティティ内に完全に収まらなければならないことに注意してください。

面へ

面または平面 (パーツの平面または面を選択) の基になる無制限の面まで行われ、押し出しを成功させるには、押し出しを行うスケッチ領域またはエンティティがターゲットエンティティ内に完全に収まる必要があることに注意してください。

パーツへ

指定した方向で検出された次のパーツ (またはサーフェス) まで。パーツまたはサーフェスが検出されない場合、押し出しは失敗します。押し出しを成功させるには、押し出すスケッチ領域またはエンティティがターゲットエンティティ内に完全に収まらなければならないことに注意してください。

頂点へ

選択した点 (頂点) または合致コネクタまで

すべてを貫通

一方向または両方向の [すべてを貫通] を選択したパーツ ([対称] をオンにした場合)。

マージ範囲: すべて使用

交差するすべてのパーツと押し出し深さをマージ

マージ範囲: 特定のパーツ

マージする特定のパーツを選択する

1. [押し出し] ツールをタップします。





2. Select Creation type:
   • Solid - Create parts or modify existing parts.
   • Surface - Create a surface along a sketch curve.
   • Thin - Create a thin extrude along a sketch edge or face.
3. 次のように結果ボディ操作タイプを選択します。
   • 新規 - 新しいパーツになる新しいマテリアルを作成します。
   • 追加 - マテリアルを作成して既存のマテリアルに追加します。
   • 削除 - パーツからマテリアルを削除します。
   • 交差 - 交差が存在する場所のみマテリアルを残します。
4. 押し出しを行う面とスケッチ領域を選択します。
5. [薄い押し出し] を選択した場合は、次のいずれかの方法で肉厚を選択します。
   1. 中間平面をオンに切り替え、
      1. 追加または削除するマテリアルの厚さ値を [厚さ] フィールドに指定します。マテリアルの厚さは、選択した面またはサーフェスを基準にして対称になります。
   2. 中間平面を無効にした状態で、次の操作を行います。
      1. 最初の方向 (厚み 1 フィールド) に追加または削除するマテリアルの値を指定します。オプションで、[反対方向] のトグルを使用して方向を逆にします。
      2. 厚さ 1 と反対方向に追加または削除するマテリアルの値を [厚さ 2] フィールドに指定します。

   中間平面が有効になっている場合、厚みの値は、中間平面が無効になっている場合の厚さ 1 または厚さ 2 と同じではありません。これら 3 つのフィールドの値は、[中間平面] オプションを有効または無効にしても保持されます。

6. 次のように末端の種類を選択します。
   • ブラインド - 指定した距離まで ([深度] フィールドに入力)。
   • 次へ - 指定した方向で検出された次のジオメトリまで。既存のジオメトリが検出されない場合、押し出しの切断は失敗します。
   • 面へ -選択した面または平面の基になる無制限の面まで。
   • パーツへ - 指定した方向で検出された次のパーツ (またはサーフェス) まで。パーツが検出されない場合、押し出しは失敗します。
   • 頂点へ - 選択した点 (頂点) または合致コネクタまで。
   • すべてを貫通 -選択したすべてのパーツを貫通します。
7. 反対方向に切り替えるかどうかを指定します (オプション)。
8. 方向を切り替えると、軸に沿って方向に押し出されます。たとえば、スケッチに垂直な線や合致コネクタの Z 軸などです。
9. オフセットの開始を切り替えて、スケッチ平面から設定した距離だけ押し出し深さをオフセットします。以下のいずれかの開始タイプを選択します。
   • ブラインド - 指定した距離から開始 ([深度] フィールドに入力)。
   • エンティティ - 押し出したエンティティのスケッチ平面に平行な指定されたエンティティから開始します。これは、パーツ、面、または合致コネクタの可能性があります。合致コネクタのアイコンをクリックすると、グラフィック領域に暗黙的合致コネクタが作成され、そこから押し出しが開始されます。
10. 対称をオンに切り替えて、選択した平面またはスケッチの両側に対称的に押し出します。[対称] は、[ブラインド] と [スルー] のすべての末端の種類でのみ使用できます。
11. オプションで、抜き勾配に切り替えて、押し出し操作中にスケッチ平面を中立平面として自動抜き勾配を作成し、抜き勾配の角度を指定します。オプションで、反対方向アイコンをタップして抜き勾配の方向を反転させることもできます。
12. 2 番目の終了位置をオンにして、スケッチ平面に関する 2 番目の終了位置に押し出します (オプション)。
13. 深度を入力します (必要に応じて、各端点の位置について)。
14. チェックマークをタップします。

1. スケッチを開いた状態で、[押し出し] ツールを選択します。
2. Onshape では、ネストされたスケッチエンティティが存在する場合を除き、スケッチ内のすべての領域が自動的に選択されます。この場合、[Onshape] では、ネストされたスケッチエンティティ間の領域のみが選択されます。

新規 - 新しいパーツになる新しいマテリアルを作成します。

追加 - マテリアルを作成して既存のマテリアルに追加します。

マテリアルを追加する場合、そのジオメトリに接触または交差している他のパーツとそのマテリアルをマージさせるオプションがあります。

• ジオメトリが 1 つのパーツだけに接触または交差する場合、そのパーツはマージ範囲に自動的に追加されます。
• 複数のパーツがジオメトリに接触したり交差したりすると、あいまいさが生じるため、マージするパーツ (マージ範囲) を選択する必要があります。
• 複数の接触パーツまたは交差パーツを選択するためのショートカットです。すべてとマージするに切り替えると、接触パーツまたは交差パーツをすべてマージ範囲に追加できます。

ブール演算が [追加]、[削除]、または [交差] に設定されていて、マージ範囲に何も設定されていない場合、フィーチャはエラーになります。[新規] の場合、[新規] は結果をブール演算しないため、マージ範囲は使用できません。

削除 - マテリアルを取り除きます。

交差 -交差が存在する場所のみマテリアルを残します

スケッチ線に沿ってサーフェスを作成します。

スケッチ平面について、異なる 2 方向に押し出します。

これらの例はすべて、新しいマテリアルを作成する単純なパーツまたはサーフェスの押し出しを示しています。

ブラインド

一方向に指定した距離、または [対称] をオンにした場合は、両方向で等しく指定された距離まで。

1 方向

両方向 ([対称] をオンにした場合):

次まで

指定された方向では、次のジオメトリが検出されるまで行われ、検出するジオメトリがない場合、押し出しの切断は失敗します。押し出しが正常に行われるには、押し出すスケッチ領域またはエンティティがターゲットエンティティ内に完全に収まらなければならないことに注意してください。

面へ

面または平面 (パーツの平面または面を選択) の基になる無制限の面まで行われ、押し出しを成功させるには、押し出しを行うスケッチ領域またはエンティティがターゲットエンティティ内に完全に収まる必要があることに注意してください。

パーツへ

指定した方向で検出された次のパーツ (またはサーフェス) まで。パーツまたはサーフェスが検出されない場合、押し出しは失敗します。押し出しを成功させるには、押し出すスケッチ領域またはエンティティがターゲットエンティティ内に完全に収まらなければならないことに注意してください。

頂点へ

選択した点 (頂点) または合致コネクタまで

すべてを貫通

一方向または両方向の [すべてを貫通] を選択したパーツ ([対称] をオンにした場合)。

マージ範囲: すべて使用

交差するすべてのパーツと押し出し深さをマージ

マージ範囲: 特定のパーツ

マージする特定のパーツを選択する
