シート

ショートカット	アクション
Ctrl+S	シートパネルを開く/閉じる
pgDn	次のシートを表示する
Pgup	前のシートを表示する
ホーム	最初のシートを表示する
終了	最後のシートを表示する

Onshape の図面テンプレートには、メインシートと連続シートという複数のシートが含まれます。図面が作成されるとメインシートが表示されます。現在表示されているシート名は、図面スペースの左上に置かれます。

他のシートを表示するには、次の手順を実行します。

1. をクリックしてシートパネルを開きます。



2. 表示させるシートをダブルクリックします。現在表示されているシートは青で強調表示され、左側に垂直の青いバーが表示されます (青で強調表示される複数のシートを選択することもできます)。



   リリースプロセスに関係するパーツを含むシートでは、上の図のように、パーツ番号と状態がパーツ名の横に表示されます。



   [詳細] ビューと [断面] ビューは、上図のようにビュー識別子とともに表示されます。

   シートにリリースされたパーツのビューが含まれ、そのビューがそのパーツの最新リビジョンである場合、以下のように [最新リビジョン] アイコンが表示されます。



シートを作成するには、次の手順を実行します。

1. ダイアログの右上隅にある をクリックします。

   シートを追加すると、パネルで強調表示されたシートの直後に新しいシートが追加され、すぐに図面領域に表示されます。

シートと参照を表示する

[シート] パネルでは、次に一覧表示された参照エンティティとビューを含むシートを基準に並べ替えるか、次に一覧表示されたシートとビューを含む参照エンティティを基準に並べ替えることができます。

参照で並べ替えをクリックして、シートによって参照される各エンティティを、下図に示す参照するシートと一緒に一覧表示します。

ツリー内で参照が折りたたまれた状態で参照を基準に並べ替える

参照エンティティは主なカテゴリであり、参照されるシートは下図にように一覧表示され、各シートのビューも一緒に表示されます。

[シートで並べ替える] をクリックして、各シートと下図に示す各シートで参照されているエンティティを一覧表示します。

ツリー内でシートが折りたたまれたシートを基準に並べ替える

シートは主なカテゴリであり、各シートで参照される各エンティティは、下図のようなビューで一覧表示されます。

右クリックメニューを使用して、参照ビュー (バージョン管理/改訂されたパーツまたはアセンブリのビュー) が更新されないようにピン留めできます。[ビューの参照をピン留めする] を選択します。

ビューの参照をピン留めすると、次に示すように、ピン留めしたバージョンの名前とともにピンのアイコンが表示されます。

同様に、[ビューの参照のピンを外す] を選択してピンを外すと、再び参照を更新できるようになります。

構成済みパーツの参照の上にカーソルを置くと、コンフィギュレーション選択のツールチップが表示されます。

いずれかのリストで参照エンティティに対して操作を行って、エンティティを右クリックします。

• 参照に切り替える - 参照エンティティの Part Studio またはアセンブリを開きます。
• 置き換え - すべてのシートの参照されているエンティティを、選択した別のエンティティに置き換えます。このアクションにより、[ビューを挿入する] ダイアログが開きます。エンティティは、そのエンティティが参照されているすべてのシートで置き換えられます。
• コンフィギュレーションの変更 - [コンフィギュレーションの変更] ダイアログを開きます。[コンフィギュレーション] ドロップダウンからオプションを選択して、選択したエンティティのコンフィギュレーションを変更します。
  • [シートで並べ替え] カテゴリの親子セットからコマンドを開始すると、その親子ビューセットのコンフィギュレーションのみが変更されます。
  • [参照で並べ替え] カテゴリからコマンドを開始すると、その参照の図面上のすべてのビューのコンフィギュレーションが変更されます。

Duplicate an existing sheet and use that as a template to make small changes, such as changing the configuration of a part or assembly. To duplicate an existing sheet:

1. コピーするシートを選択するか、テンプレートとして使用します。

2. 右クリックしてそのシート向けのコンテキストメニューにアクセスします。

3. Select Duplicate.

The new sheet appears directly after the sheet it is a copy of. You can make any changes to the new sheet as required, without affecting the original sheet. For example, you can change the configuration of a part or assembly, to represent all configurations in a single drawing, with each configuration on a separate sheet.

Copy an existing sheet into the same drawing, another drawing in the same Document, or another drawing in a different workspace. When copying into another workspace, the sheet being copied must be from a version. See Versions and history.

To copy an existing sheet:

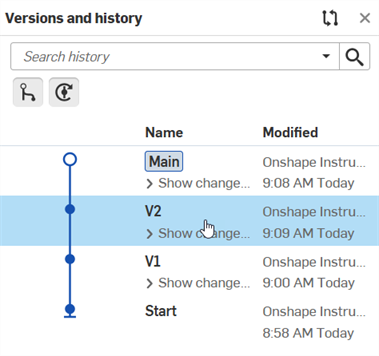

1. If you are copying the sheet into another workspace, first create and open the version in the source document that contains the drawing sheet you want to copy:



2. Right-click on the sheet and select Copy from the context menu:



   Copying a sheet from Main (first image); copying a sheet from a version (second image)

3. In the target document, open the Sheets panel, right-click on one of the sheets, and select Paste from the context menu:



The new sheet appears at the bottom of any sheets in the Sheets panel. You can make any changes to the new sheet as required, without affecting the original sheet.

シートを削除するには、次の手順を実行します。

1. [シート] パネルでシートを右クリックします。
2. [削除] を選択します。

Deleted sheets are able to be restored by the Undo command or by restoring a workspace at a point in time before the sheet was deleted.

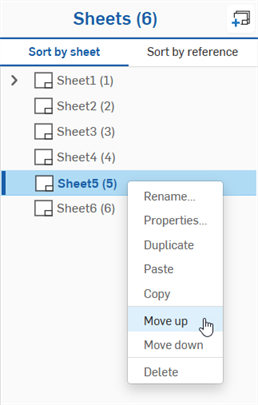

図面に複数のシートがある場合、[シート] パネルでドラッグアンドドロップするか、コンテキストメニューから [上へ移動] または [下へ移動] を選択して、シートの順序を変更できます。

ビューを選択し、[シート] パネル内の別のシートにドラッグできます。クリックしてビューを選択するだけです。(選択を解除するには、選択したビューをもう一度クリックします)。子ビューは親ビューとともに自動的に移動しません。移動する各ビューを選択します。コンテキストメニューを使用して、移動を開始することもできます。移動する 1 つまたは複数のビューを選択し、ビューを右クリックして [シートに切り替え] を選択し、ターゲットシートを選択します。

シート名を変更すると、[シート] パネル内のシートの名前のみが変更されます。これは、シートのタイトルブロックで指定されているシートのタイトルには影響しません。

1. Click to open the Sheets panel.
2. 名前を変更するシートを右クリックします。
3. [名前を変更] を選択し、新しい名前を指定します (シートの名前が自動的に選択されるため、新しい名前を入力するだけです)。

[シート] リストでシートを 1 つ選択した状態で、Shift+N を押すと [名前を変更] ダイアログが開きます。

アクティブなシートのプロパティには、空の図面スペースを右クリックし、[シートプロパティ] を選択することによりアクセスできます。

または、[シート] パネルでシート名を右クリックし、[プロパティ] を選択します。

図面にシートが表示されたら、パネルの名前をダブルクリックすると、そのシートの [プロパティ] ダイアログが開きます。

シートの設定を編集します。

1. [シート] パネルでシート名を右クリックし、[プロパティ] を選択します。

   [シートプロパティ] モーダルウィンドウが開きます。



2. 必要に応じて変更を加えます。
   1. シートの尺度を指定します。これは、タイトルブロックとビュープロパティに反映されます。
   2. 用紙サイズを指定します。サイズは、タイトルブロックにリンクされているフィールドで、[注記] パネルの [フィールド] ドロップダウンから選択できます。

   カスタム用紙サイズを設定するには、ドロップダウンから [カスタム] を選択し、幅と高さを指定します。シートの最大サイズは、幅 1800 インチ x 高さ 1800 インチです。

   3. 境界を含めるかどうかを指定します。
   4. 水平ゾーンの数を指定します。
   5. 垂直ゾーンの数を指定します。
   6. 開始ゾーンの位置: 右下または左上を選択します。
   7. View the references for that sheet. (All names of parts, Part Studios, and Assemblies used in views on the sheet are listed here.) Click the link icon to switch to the tab or open the document containing the part/assembly.
3. [OK] または [キャンセル] をクリックします。

参照を更新するには、[シート] パネルの参照アイコン (下図で赤で囲まれています) をクリックします。

これにより、参照マネージャーが開きます。ここから、[すべて更新] をクリックして、すべての参照を同時に更新します。特定の参照を更新するには、[選択的アップデート] をクリックし、更新する特定の参照を選択して、[選択項目を更新] を更新します。

DWT ファイルにアクセスできる限り、図面内の任意のシートの図面テンプレートをいつでも差し替えることができます。これは、必要に応じてシートごとに行えます。

1. 図面内で、形式を変更するシートで、図面を右クリックし、[シートプロパティ] を選択します (または、[シート] パネルを開き、シートの名前を右クリックして [プロパティ] を選択します)。
2. [シートプロパティ] ダイアログが開きます。



3. Click the Select a DWT icon .
4. ダイアログを使用して、探しているドキュメントと DWT を検索します。



5. DWT ファイルを含むドキュメントを選択し、ファイル自体を選択します。
6. または、ダイアログボックスの下部にある [インポート] ボタンを選択し、目的のファイルを選択して、ローカルデバイスから DWT をインポートします。



7. [現在のドキュメント] タブでダウンロードしたファイルを選択して、現在の形式に置き換えます。



Once you select the DWT file, the sheet format is applied to the currently displayed sheet in your drawing. At this point you can adjust properties like Scale and Reference in the Sheet properties dialog. When satisfied with your specifications, click to accept and close the dialog.

Onshape で提供されるすべての図面テンプレートでは、図面のプロパティとタイトルブロックの間で、次の自動参照が行われます。

• プロパティドキュメント名またはニックネーム = タイトルブロック: 描画、名前

ユーザーのアカウントプロフィール設定でドキュメント名が定義されていない場合は、ニックネームプロパティが使用されます。新しいドキュメント名が保存されると、既存の図面の名前は変更されません。新しく作成された図面のみに、新しいドキュメント名が自動的に適用されます。

管理者はユーザーのドキュメンテーション名を上書きできます。詳細は、ユーザーの編集を参照してください。

• プロパティ: 作成日 = タイトルブロック: 作成、日付

日付プロパティでは、UTC タイムゾーンが使用されます。これにより、たとえば、日付が明日と表示される場合があります。

• プロパティ: パーツ番号 = タイトルブロック: DWG いいえ
• プロパティ: 説明 = タイトルブロック: タイトル
• プロパティ: リビジョン = タイトルブロック: Rev
• シート番号 - タイトルブロックに自動的に表示および更新
• シート総数 - タイトルブロックに自動的に表示および更新

• 図面のプロパティにアクセスするには、[図面] タブを右クリックし、[プロパティ] を選択します。このプロパティパネルで行った編集内容は、図面のタイトルブロックに自動的に反映されます。
• タイトルブロックのフィールドは、通常どおり編集 (ドラッグ、コピー、貼り付け) できます。また、[注記] パネルを使用してフィールドをダブルクリックし、書式を編集することもできます。
• 図面のプロパティが指定されていない場合、タイトルブロックには情報の代わりに破線が表示されます。これらのダッシュは、図面を印刷すると印刷されます。破線を削除するには、タイトルブロックでその注記を選択して削除します。
• 図面エンティティ (注記や記号など) は、ドキュメント、ドキュメント内のワークスペース、またはドキュメント間、および図面内のシート間で、コピーして貼り付けることができます。
