利用可能: 図面

Edit the current drawing's font, text height, color, text alignment, text gaps, geometry gaps, and more. Change each option by clicking the drop down menu arrows on the right side of the menu and selecting an option.

To access Dimension properties, click the Dimensions icon () at the top of the Drawing properties toolbar.

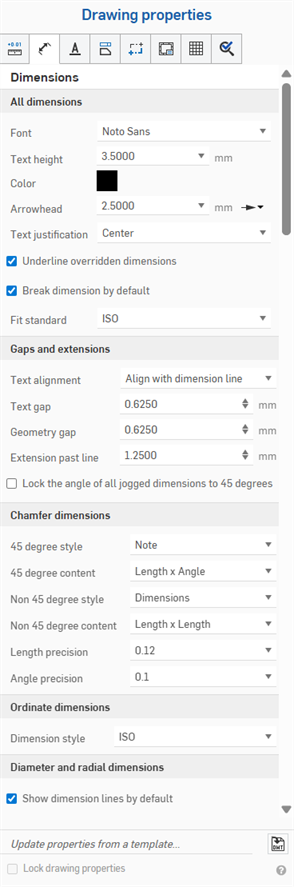

[図面プロパティ] パネル、[寸法] タブ

  • フォント - 寸法テキストのフォントを選択します。
  • テキストの高さ - 寸法テキストのサイズを選択します。
  • 色 - 図面エンティティの色を編集するには、[図面のプロパティ] パネルのカラーブロックをクリックして、[色] ダイアログにアクセスします。

    [寸法色] ダイアログ

    • カラーを選択するか、16 進コードまたは RGB コードを入力するには、[パレット] を選択します。ミキサーパネルを使用して一般的なカラー領域にドラッグし、特定の 16 進数か RGB コードを入力します。

    • パレットパネルとミキサーパネルのいずれかで [カスタムの色] の下のプラス記号をクリックすると、現在指定されているカラー値を後で使用するためにカスタムの色として保存できます。

  • 矢印 - 寸法の矢印のサイズを変更します。矢印の長さには、0.004 インチから 393.7 インチまでの任意の値を指定できます。
    • 矢印タイプ - 矢印なし、塗りつぶした矢印、塗りつぶしなしの矢印、開いた矢印、傾斜したマーク、または塗りつぶした点から選択します。

    • 寸法の [色] を赤に設定して描画し、[フォント] を APMONO に変更し、[テキストの高さ] を 4.5 に増加され、[矢印の長さ] を 4.5000 に設定した図面。2 番目の画像は、矢印タイプとして [斜字] を選択しています。

  • テキストの位置合わせ - 図面内のすべての注記と寸法のテキストの位置合わせを変更します。[左]、[中央]、[右]、[自動位置合わせ] から選択します。
  • 上書きした寸法に下線をつける - このチェックボックスをオフにすると、現在上書きしているすべての寸法から下線書式が削除されます。
  • 既定で寸法を分割 - (既定で有効) 重なり合う寸法線の間にスペースができます。チェックを外しても既存の寸法は変更されませんが、後で作成する寸法の既定の状態が決まります。

このタブでは、図面のテキスト配置、テキストのギャップ、ジオメトリのギャップ、線からの距離を編集したり、すべての折り曲げ寸法の角度を 45 度にロックしたりできます。

  • テキスト配置 - 寸法テキストを寸法ラインと揃えるか、図面シートの下端に沿って水平に揃えるかを指定します。
  • テキストのギャップ - 図面内のテキストのギャップの測定値を設定します。
  • ジオメトリのギャップ - 図面内のジオメトリのギャップの測定値を設定します。
  • 線からの距離- テキストからはみ出た補助線をどれだけ伸ばすかを設定します。
  • すべての折り曲げ寸法の角度を 45 度にロックする - このチェックボックスをオンにすると、図面内の折り曲げ寸法の角度がすべて 45 度にロックされます。

水平に設定されたテキスト配置の例

[テキスト配置] を [水平] に設定し、[テキストのギャップ] と [ジオメトリのギャップ] を 0.75 に設定し、[補助線] を 1.5 に増やした図面

For information on using the tool, see Chamfer dimensions.

これらのプロパティを使用して、図面上の面取り寸法のスタイルを設定します。以下を指定できます。

  • 45 度スタイル - 表示する注記または寸法のいずれかを選択します。
  • 45 度のコンテンツ - 角度 x 長さ、長さ x 角度、長さ x 長さ、C 長さ
  • 45 度以外のスタイル - 寸法、注記
  • 45 度以外の内容 - 角度 x 長さ、長さ x 角度、長さ x 長さ
  • 長さの精度 - 長さの値の桁数
  • 角度精度 - 角度の値の桁数

面取り寸法の例

図面の累進寸法スタイルを変更する

  • ANSI - 累進寸法から引出線を表示します。

  • ISO - 累進寸法からの引出線と、原点から増加する累進値を結ぶ追加の矢印を表示します。

ANSI 累進寸法スタイルを左側に、ISO を右側にした図面

ANSI 累進寸法スタイルを左側に、ISO を右側にした図面

新しい図面を作成するときに ANSI または ISO テンプレートを使用すると、累進寸法スタイルはそれぞれ ANSI または ISO に既定で設定されます。

  • 寸法ラインを既定で表示する - 円または円弧の内側に半径寸法ラインと直径寸法ラインを表示します。既定では、ISO テンプレートを使用して図面を作成する場合はこのオプションがオンになり、ANSI テンプレートを使用して図面を作成する場合はオフになります。チェックを外しても既存の寸法は変更されませんが、後で作成する寸法の既定の状態が決まります。

    寸法ラインを表示する例

    [寸法ラインを表示] がオン (左) とオフ (右) の円形図面。
