Onshape は、任意の履歴ポイントでバージョンとワークスペースを視覚的に分離して比較するためのメカニズムを提供します。ワークスペースとワークスペースまたはバージョン、バージョンとバージョンまたはワークスペース、および必要に応じて任意の履歴エントリなど、あらゆる組み合わせを比較できます。

[バージョンと履歴] パネルの右クリックメニューから [比較] アクションにアクセスするか、パネル (比較ツールアイコン) の上部にあるアイコンを使用します。比較を開始する各方法を以下に説明します。

比較を開始する方法の例

ワークスペースをワークスペースまたはバージョンと比較する、もしくはバージョンをバージョンまたはワークスペースと比較するには、次の手順に従います。

  1. ドキュメントを開いた状態で、バージョンと履歴アイコン をクリックして [バージョンと履歴] パネルを開きます。
  2. 比較アイコン をクリックします。
  3. 2 つの履歴エントリ (ワークスペースまたはバージョン、もしくはワークスペースまたはバージョン内の任意の履歴エントリ) を選択します。

    4. バージョンまたはワークスペース内の特定の履歴エントリを選択するには、[変更] エントリを展開してから [比較] アイコンをクリックします。

  4. 比較する 2 つの履歴エントリを選択します。最初の選択は青色で強調表示され、2 番目の選択は赤色で強調表示されます。

[バージョンと履歴] パネルを開くと、現在アクティブなワークスペースまたはバージョンが強調表示されます (これは [ベース] と呼ばれます)。

別のバージョンまたはワークスペース (または特定の履歴エントリ) ([ターゲット]) と比較するには、前述のように [ターゲット] のコンテキストメニューを開き、[比較] を選択します。

既定では、[比較] は次のように表示されます。

  • 選択された各履歴エントリのフィーチャーのリスト。最初の選択はパネルの左側に、2 番目の選択はパネルの右側に表示されます。
  • 履歴エントリ間の違いを視覚的に示し、スライダバーで各履歴ポイントを大小の割合で表示します。変更は色で表します: ベース (最初に選択した履歴エントリ) は青色、ターゲット (2 番目に選択した履歴エントリ) は赤色で示します。

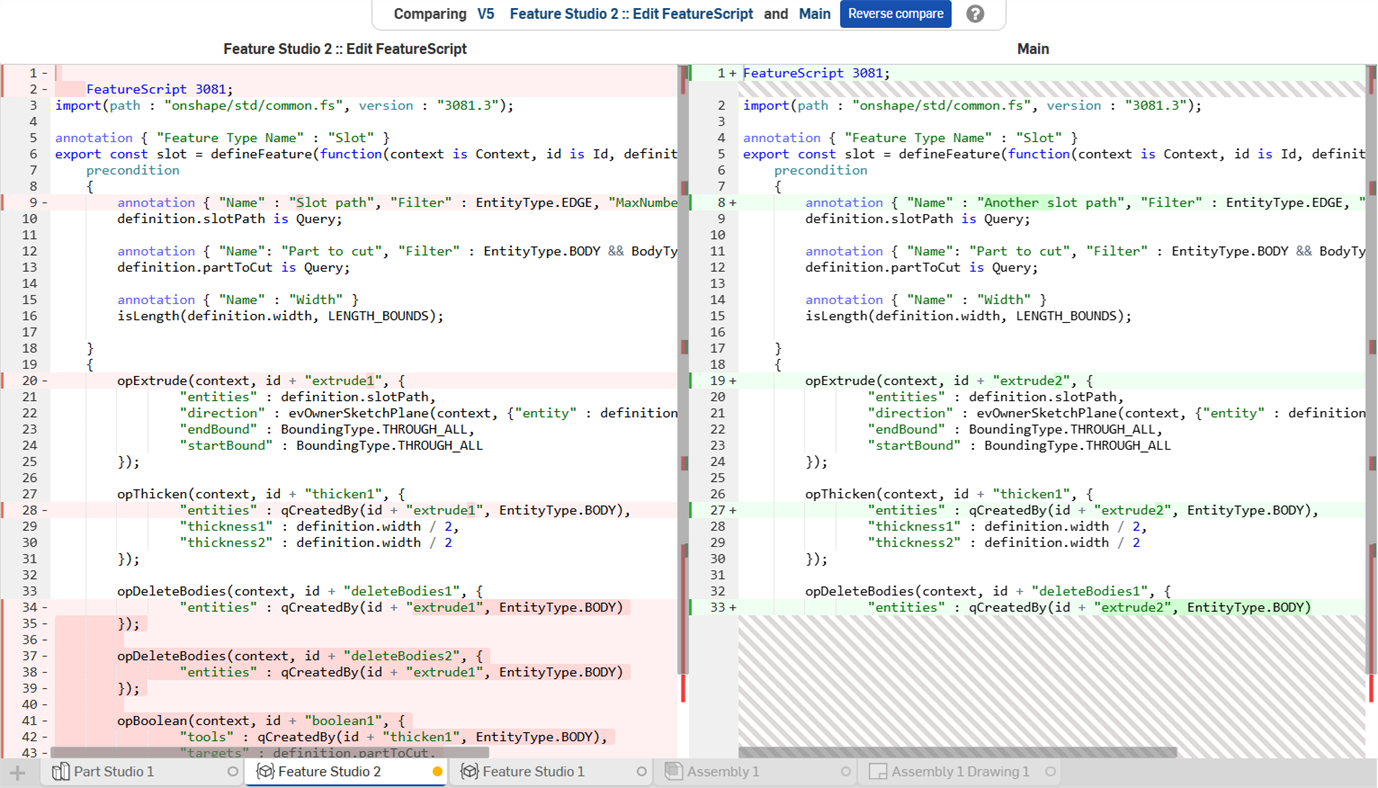

比較ツールで表示されるものの例

[コンフィギュレーション] が存在する場合は、[比較] ダイアログに表示され、比較する [コンフィギュレーション] を選択できます。

選択・比較が可能なコンフィギュレーションを含む [比較] ダイアログの例

  1. リストを逆にして左側にターゲットを表示し、右側に ベースを表示します ([比較を逆にする] をクリック)。
  2. 現在の Part Studio とターゲットの Part Studio との違いのみを表示します。上の図を参照してください。

    3. アセンブリの比較はまだサポートされていません。

  3. ベースとターゲットの両方のフィーチャーを (差分だけでなく) すべてリストします。

    ベースとターゲットの両方のフィーチャーをすべてリストする例

  4. スライダーメカニズムを使用してグラフィカルに表示される基本フィーチャーまたはターゲットフィーチャーの数を制御します。

    円をベースラベル (青いラベル) に向かってスライドさせることで、ベースフィーチャーをより見やすく可視化します。

    円をベースラベルに向かってスライドさせることで、ベースフィーチャーをさらに視覚化する方法の例

    ターゲットラベル (赤いラベル) に向かって円をスライドして、ターゲットフィーチャーをより見やすく可視化します。

    ターゲットラベルに向かって円をスライドさせることで、より多くのターゲットフィーチャーを視覚化する方法の例

  5. 比較タブアイコン タブを選択すると、ドキュメント内のすべての Part Studio のリストが表示され、各 Part Studio の相違点が表示されます。
複数のパーツを含む変更をより簡単に確認するには、コンテキストメニュー > [パーツの表示/非表示] を使用します。

[パーツの表示/非表示] オプションが表示されたコンテキストメニュー (パーツを非表示にする前)

上の [パート2] を非表示にする前に

パーツの非表示 (パーツを非表示にした後)

上の [パーツ 2] を非表示にすると、[パーツ 1] への変更をより簡単に視覚化できます

ベースとターゲット間でフィーチャーまたはPart Studioを比較するリストでは、次のアイコンを使用して違いを示します。

  • アイコンなし - 基本フィーチャー、ターゲットフィーチャー、スケッチ、または Part Studio が同一です
  • 不等号アイコン - ベースフィーチャー、ターゲットフィーチャー、スケッチ、または Part Studio が同一ではありません
  • 未満アイコン - ベースには、ターゲットにないフィーチャー、スケッチ、または Part Studio があります (ターゲットには、このフィーチャーまたは Part Studio が存在しません)
  • より大きいアイコン - ベースに、ターゲットが持つフィーチャー、スケッチ、または Part Studio がありません (このフィーチャーまたは Part Studio がベースに存在しません)
  • / - フィーチャーは基準ですが、ターゲットとは別のフィーチャーリストの場所にあります (上下)。

Tolerance options are automatically used in conjunction with the Compare mechanism. When comparing 2 history entries, select the Feature to compare (Extrude 1 in the example below). Comparisons between differing Tolerance options in the entries are outlined in yellow:

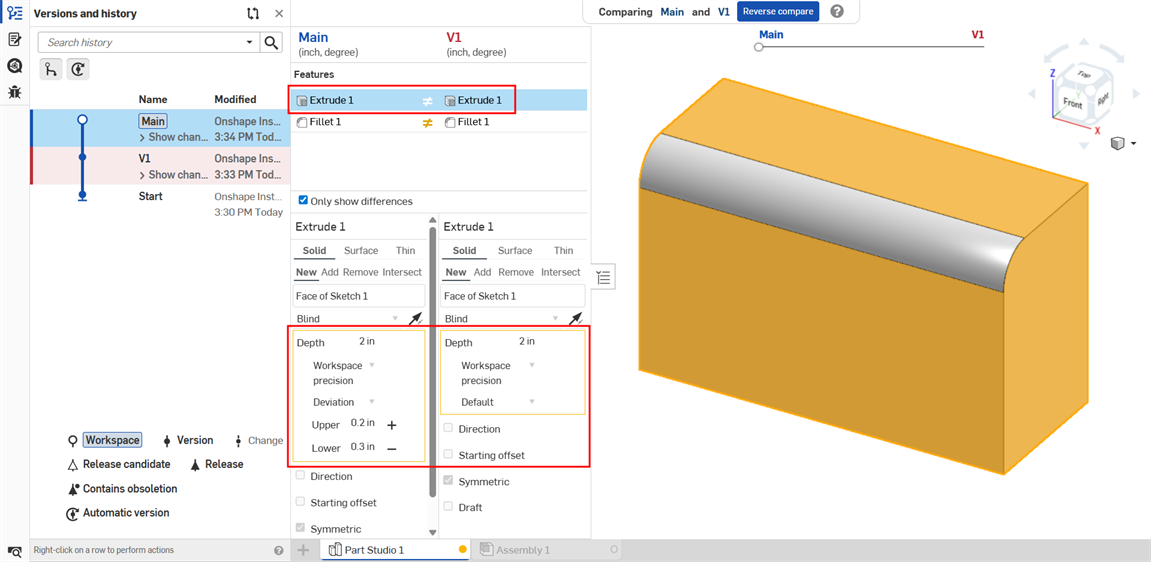

Example of Tolerance options compared

Extrude: Depth tolerance options compared between two history entries

See Tolerance options for more information.
