Crea più istanze di entità di schizzo in modo uniforme in una o due direzioni.

Per creare più istanze di ripetizione dello schizzo, prima seleziona lo schizzo, poi fai clic su Ripetizione lineare. Noterai due frecce nella direzione sia in verticale sia in orizzontale. Se desideri creare più istanze, fai doppio clic sul numero, inserisci un nuovo numero e premi invio e questo creerà altre istanze. Puoi regolare la freccia per modificare la spaziatura tra le istanze.

Anche in questo caso, fai doppio clic sul numero, inserisci un nuovo valore per il numero di istanze e premi invio per creare più istanze. Se vuoi, puoi anche fare doppio clic sul numero per inserire il valore in formato numerico. Se ad esempio vuoi una spaziatura di un pollice, puoi semplicemente inserire il valore qui.

Puoi anche regolare la base della freccia per modificare l'angolo delle istanze della ripetizione. In questo modo viene regolato il valore dell'angolo e della spaziatura. Quando ritieni che tutte le istanze siano correttamente posizionate, premi il pulsante sinistro del mouse. In questo modo tutte le istanze diventano effettive e vengono collocate in posizione.

Passaggi

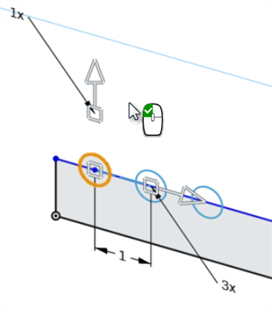

  1. Select the sketch entity or entities to pattern and then click Icona Ripetizione lineare dello schizzo. The initial pattern is created:

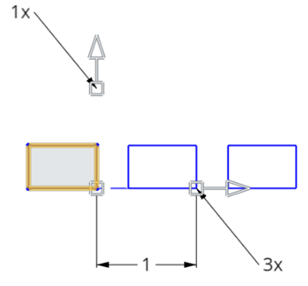

    Esempio di serie iniziale creata utilizzando lo strumento Ripetizione di schizzo lineare

  2. Use the sketch pattern editing tools to adjust the pattern:

    Numero di istanze nella ripetizione

    Double-click to enter the number of instances in the pattern.



    Specifica l'angolo di una ripetizione apertaClick and drag to specify the angle of an open pattern. The pattern stays open if the instance count changes.



    Valore dell'angolo di una ripetizione aperta

    Double-click to enter an angle value of an open pattern (visible after clicking the arrow icon).



    Specifica la distanza tra le entità

    Double-click to specify the distance between entities.

  3. Sposta il mouse nello spazio bianco e nota che l'icona è un mouse con un pulsante verde. Fai clic per accettare e impostare la ripetizione dello schizzo.

Editing a pattern

  1. Double-click the sketch in the Feature list to enter sketch editing mode.

  2. Hover over an instance in the pattern, and right-click the pattern icon that appears.
    Pattern icon appears when hovering over pattern instance

  3. Click Edit pattern.

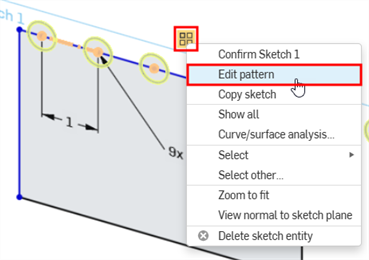

    Pattern icon menu with Edit pattern highlighted

  4. Make adjustments to the pattern as needed.

  5. Click the green checkmark in the Sketch dialog to confirm your changes.

Suggerimenti

  • Circular patterns default to closed patterns (360 o). Click and drag the manipulator (arrow head) to change the angle value and create an open pattern.
  • Inizialmente vengono create ripetizioni circolari sull'origine (ma non vincolate da essa). Fai clic e trascina l'icona centrale per riposizionare e ridimensionare la ripetizione.
  • You can delete any sketch entity in the pattern without affecting the integrity of the pattern. Changing the number of sketch entity occurrences does not reinstate a deleted entity; the space for that entity is left empty.

Per informazioni sulle ripetizioni lineari dello schizzo, vedi Ripetizione lineare dello schizzo.

Suggerimenti

  • You can delete any sketch entity in the pattern without affecting the integrity of the pattern. Changing the number of sketch entity occurrences does not reinstate a deleted entity; the space for that entity is left empty.

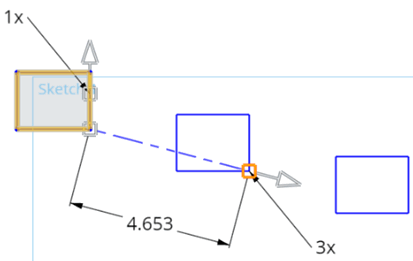

  • In linear sketch patterns, drag the arrow manipulator's base to position the pattern at an angle.
  • Quando crei più di dieci entità di ripetizione, il sistema visualizza solo fino alle prime 10 per evitare che eventuali perdite di prestazioni impediscano di generare l'anteprima.

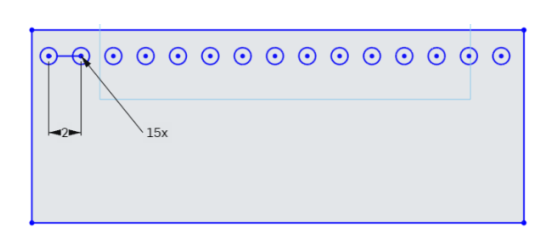

    Esempio del sistema che mostra solo fino alle prime 10 entità in un Part Studio (per evitare cali nelle prestazioni)

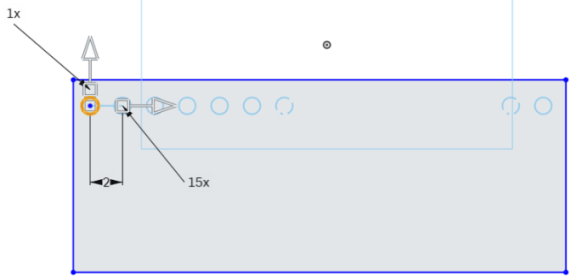

    Esempio di sistema che mostra solo fino alle prime 10 entità per evitare cali nelle prestazioni

Per ulteriori informazioni, vedi Ripetizione circolare dello schizzo.

Crea più istanze di entità di schizzo in modo uniforme in una o due direzioni.

Passaggi

  1. Tocca lo strumento Ripetizione lineare dello schizzo.
  2. Tocca per selezionare lo schizzo o gli schizzi da ripetere.

    Viene creata una ripetizione iniziale. La distanza tra le entità dello schizzo con motivi viene visualizzata come numero. Il numero di istanze di entità dello schizzo viene visualizzato come "NumberX".

  3. Tocca due volte su una distanza o un valore di istanza per modificarlo.
  4. Tocca e trascina i manipolatori quadrati per regolare l'asse di quella riga di istanze.
  5. Tocca e trascina i manipolatori di freccia per regolare la distanza tra le entità.
  6. Tocca due volte per completare la modifica della ripetizione lineare dello schizzo.

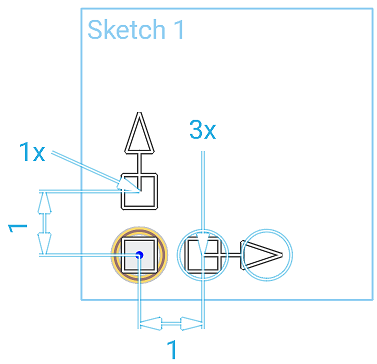

Esempio di strumento Ripetizione lineare dello schizzo in uso, con selezione del cerchio nello schizzo su cui si basa la ripetizione

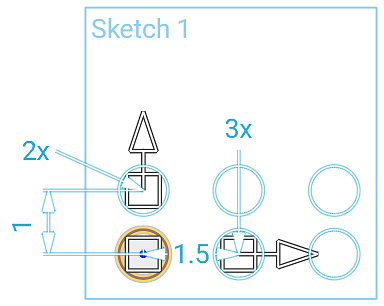

Esempio di strumento Ripetizione lineare dello schizzo in uso, con creazione di cerchi aggiuntivi tramite lo strumento di ripetizione lineare dello schizzo

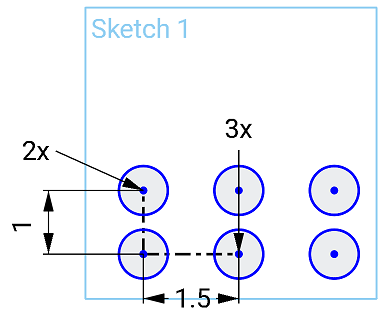

Esempio di strumento Ripetizione lineare dello schizzo in uso, dopo la creazione della ripetizione

Suggerimenti

  • Puoi eliminare qualsiasi entità dello schizzo nella ripetizione senza influire sull'integrità della ripetizione. Modificare il numero di occorrenze dell'entità dello schizzo non ripristina un'entità eliminata; lo spazio di tale entità viene lasciato vuoto.
  • Quando si generano più di 10 entità con ripetizione, il sistema viene visualizzato solo fino alle prime 10 per evitare che eventuali perdite di prestazioni non generino l'anteprima.

Per informazioni sulle ripetizioni circolari dello schizzo, vedi Ripetizione circolare dello schizzo.

Crea più istanze di entità di schizzo in modo uniforme in una o due direzioni.

Passaggi

  1. Tocca lo strumento Ripetizione lineare dello schizzo.
  2. Tocca per selezionare lo schizzo o gli schizzi da ripetere.

    Viene creata una ripetizione iniziale. La distanza tra le entità dello schizzo con motivi viene visualizzata come numero. Il numero di istanze di entità dello schizzo viene visualizzato come "NumberX".

  3. Tocca due volte su una distanza o un valore di istanza per modificarlo.
  4. Tocca e trascina i manipolatori quadrati per regolare l'asse di quella riga di istanze.
  5. Tocca e trascina i manipolatori di freccia per regolare la distanza tra le entità.
  6. Tocca due volte per completare la modifica della ripetizione lineare dello schizzo.

Esempio di strumento Ripetizione lineare dello schizzo in uso, con selezione del cerchio nello schizzo su cui si basa la ripetizione

Esempio di strumento Ripetizione lineare dello schizzo in uso, con creazione di cerchi aggiuntivi tramite lo strumento di ripetizione lineare dello schizzo

Esempio di strumento Ripetizione lineare dello schizzo in uso, dopo la creazione della ripetizione

Suggerimenti

  • Puoi eliminare qualsiasi entità dello schizzo nella ripetizione senza influire sull'integrità della ripetizione. Modificare il numero di occorrenze dell'entità dello schizzo non ripristina un'entità eliminata; lo spazio di tale entità viene lasciato vuoto.
  • Quando si generano più di 10 entità con ripetizione, il sistema viene visualizzato solo fino alle prime 10 per evitare che eventuali perdite di prestazioni non generino l'anteprima.

Per informazioni sulle ripetizioni circolari dello schizzo, vedi Ripetizione circolare dello schizzo.
